EMERSON 1X00781H01L DIN导轨电源 – Ovation系统“供血官”，稳定压倒一切！

描述

EMERSON 1X00781H01L：这块DIN导轨电源模块，那是Emerson Ovation分布式控制系统 (DCS) 的“心脏供血器”！它能提供稳定可靠的24V DC电源输出，确保整个控制系统的正常运行。输入电压：85-264VAC或90-375VDC，输出电压：24V DC，输出电流：10A。专为严苛的工业环境设计，是系统稳定运行的基石。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

产品详细说明

1X00781H01L 产品概述

EMERSON 1X00781H01L 模块，这可不是个普通的电源，它是Emerson Ovation分布式控制系统 (DCS) 中的一个核心电源供应单元，专门负责给DCS系统内的各种模块，特别是I/O模块和通信模块提供稳定、洁净的24V DC电源。在工业自动化领域，电源的稳定性直接决定了整个控制系统的可靠性，就好比一个人没了心跳，再厉害的大脑也白搭。1X00781H01L 就是DCS系统的这个“心跳”，它确保所有接入的设备都能在精确的电压下工作，从而避免因电源波动引起的系统故障或数据错误。

这块 1X00781H01L 模块最让人称道的就是它极强的环境适应性和可靠性。它能够接受宽范围的交流或直流输入电压，这意味着无论现场的电网环境多么复杂，甚至是不太稳定的供电条件，它都能将其转换为DCS系统所需的标准直流电源。它的设计充分考虑了工业现场的恶劣条件，比如温度波动、电磁干扰等。总而言之，EMERSON 1X00781H01L 不仅仅是一个电源，它更是Emerson Ovation系统高可靠性、持续运行能力的有力保障，是支撑整个自动化系统稳健运行的基石。

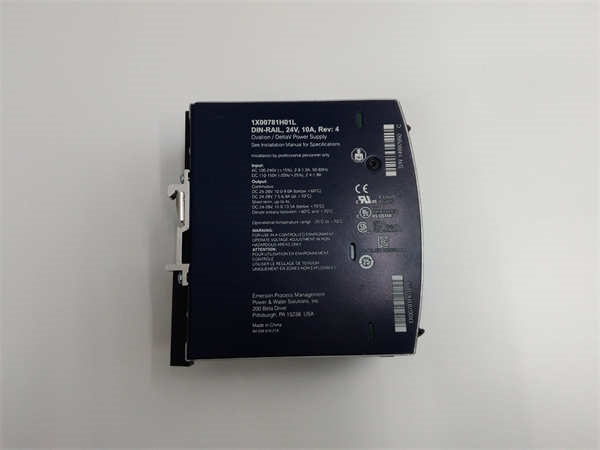

EMERSON 1X00781H01L

1X00781H01L 技术规格

主要特点和优势

EMERSON 1X00781H01L 这块电源模块，可真是为工业现场量身定制的“硬汉”，它身上优点不少，每一条都直戳工业痛点！

宽电压输入，全球通用：这电源模块最方便的一点就是它的输入电压范围贼宽，能吃85到264V的交流电，也能接90到375V的直流电。这叫啥？这叫“通用输入” (Universal Input Voltage)! 你说你厂子里用的什么电压，它都能给转换成DCS系统需要的24V直流。这样一来，无论是国内国外，老旧电网还是新建系统，EMERSON 1X00781H01L 都能轻松适配，省去了你为不同电源环境操心的麻烦。

稳定输出，纹波超低：在工业控制里，电源输出的稳定性是生命线。1X00781H01L 就厉害在这里，它能提供非常稳定、低纹波 (Low Ripple and Noise) 的24V DC电源。为啥这很重要？因为DCS系统里的各种控制模块、传感器和通信设备都对电源质量要求极高，一点点电压波动或者噪声都可能导致数据错误、设备误动作，甚至系统崩溃。EMERSON 1X00781H01L 就像一个“纯净水”处理器，确保送出去的电“滴滴”纯净，让你的DCS系统运行如丝般顺滑。

高效节能，发热量小：这年头，谁不讲究节能降耗？1X00781H01L 的转换效率能达到95%以上，这可不是个小数字！高效率意味着更少的能量在转换过程中变成了热量散失，所以它的自身发热量就小。发热量小有啥好处？第一，省电，实打实的成本降低；第二，模块寿命长，因为热量是电子元件的“杀手”；第三，控制柜内部温度低，还能为其他设备创造一个更好的工作环境，一举多得！

多重保护，安全可靠：工业现场复杂多变，电压浪涌、短路、过载这些突发状况说来就来。EMERSON 1X00781H01L 可是全副武装，自带过电流保护 (Overcurrent Protection)、短路保护 (Short Circuit Protection)、过压保护 (Overvoltage Protection) 和过热保护 (Over-temperature Protection)。这些保护功能就像给电源模块穿上了“铠甲”，一旦发生异常，它能迅速响应，自动切断或限制输出，保护模块自身和它供电的DCS设备不受损害，确保整个系统的安全性。

三防漆涂层，环境适应性强：工业环境里，潮湿、腐蚀性气体、粉尘这些都是常客。1X00781H01L 在出厂前就做了三防漆 (Conformal Coating) 处理，这层涂层就像给电路板穿上了一件隐形的“雨衣”，能有效抵御潮气、化学物质和灰尘的侵蚀。这样一来，即使是极端恶劣的工况，EMERSON 1X00781H01L 也能保持稳定的工作状态，不会轻易“掉链子”，寿命也大大延长。

The EMERSON 1X00781H01L power supply module is a critical component for ensuring the robust and reliable operation of Emerson Ovation Distributed Control Systems (DCS). Its standout feature is an extremely wide universal input voltage range (Universal Input Voltage Range) of 85-264VAC or 90-375VDC, allowing for seamless integration into diverse global power grids and providing unparalleled flexibility for various industrial installations. This broad compatibility eliminates the need for region-specific power conditioning, simplifying procurement and deployment.

A significant advantage of the 1X00781H01L is its ability to deliver an exceptionally stable and clean 24V DC output with very low ripple and noise (Low Ripple and Noise). This pristine power quality is essential for the precise operation of sensitive DCS components, mitigating potential issues such as data corruption or erratic behavior caused by power fluctuations. The module boasts high efficiency (High Efficiency), often exceeding 95%, which not only translates into substantial energy savings but also minimizes heat dissipation. Reduced heat generation contributes to a longer operational lifespan for the unit itself and creates a cooler, more stable environment within the control cabinet, benefiting other sensitive electronics.

Furthermore, the 1X00781H01L incorporates comprehensive protection features, including overcurrent, short circuit, overvoltage, and over-temperature protection. These robust safeguards actively monitor the power delivery and rapidly respond to abnormal conditions, preventing damage to both the power supply and the connected DCS modules. This multi-layered protection enhances overall system safety and reliability. Finally, the application of a conformal coating (Conformal Coating) on the printed circuit board provides an additional layer of defense against harsh industrial environmental factors such as humidity, corrosive gases, and dust, ensuring sustained performance and longevity in challenging conditions. The EMERSON 1X00781H01L is truly engineered for continuous, dependable power in critical industrial applications.

应用领域

EMERSON 1X00781H01L 这电源模块，在工业界那可是个“万金油”，只要是Emerson Ovation DCS系统在的地方，或者对电源稳定性要求极高的工业现场，都能看到它的身影。它的核心作用就是提供稳定、可靠的电力，所以它的应用领域非常广泛。

首先，在电力行业里，无论是传统的火力发电厂、水力发电站，还是核电站，甚至新能源发电领域，1X00781H01L 都扮演着至关重要的角色。DCS系统要控制发电机组的启停、负荷调节、燃料供应等一系列复杂过程，每一个环节都需要稳定的电源支撑。1X00781H01L 为控制器、I/O模块、通信模块等提供“生命线”，确保电网的稳定运行，防止因电源问题导致的停机事故。

其次，在石油天然气和化工行业，这里的生产环境往往复杂且危险，对设备可靠性要求极高。炼油厂的精炼过程、化工厂的合成反应、天然气站的压缩与输送，这些环节都需要DCS系统进行精确控制。EMERSON 1X00781H01L 为整个控制系统提供稳定的电源，确保传感器数据准确采集、执行机构精确响应，以及安全联锁系统的可靠动作，最大限度地保障生产安全和连续性。

再有就是冶金行业，钢铁、有色金属的生产过程，那都是高温、重载、粉尘弥漫的恶劣环境。DCS系统需要长时间在这种环境下稳定工作，1X00781H01L 凭借其出色的环境适应性和保护功能，能够持续为控制系统提供稳定的电力，支撑烧结、炼钢、轧钢等关键工序的自动化运行，提高生产效率和产品质量。

最后，在水处理和市政基础设施领域，比如大型自来水厂、污水处理厂、城市供热系统，EMERSON 1X00781H01L 也是不可或缺的。它为泵站、阀门、监测仪表等DCS控制的设备提供稳定的电源，确保水处理流程的自动化控制，实现节能降耗，保障城市基础设施的正常运行。简而言之，只要是需要Emerson Ovation DCS系统发挥作用的关键工业场景，EMERSON 1X00781H01L 就是那个默默无闻但又不可或缺的“供电英雄”。

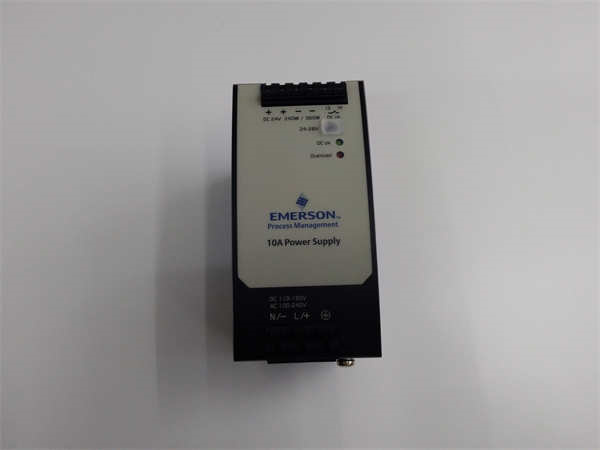

EMERSON 1X00781H01L

相关产品

跟EMERSON 1X00781H01L 这块电源模块紧密相关的，或者说在Emerson Ovation系统里经常搭配使用的，那可就多了。它们都是为了保证整个DCS系统稳定运行而存在的“好搭档”：

1C31194G01：Ovation系统的控制器处理器模块，就像系统的大脑，它的正常运行离不开 1X00781H01L 的稳定供电。

1C31118G01：数字量输入模块，用于采集现场开关量信号，需要 1X00781H01L 提供电源。

1C31122G01：数字量输出模块，用于控制现场开关量设备，同样依赖 1X00781H01L 的电力支持。

1C31197G01：模拟量输入模块，采集温度、压力等连续信号，1X00781H01L 为其供电。

1C31198G01：模拟量输出模块，用于输出控制信号到变频器或调节阀，其工作也离不开 1X00781H01L 的稳定电源。

1C31227G01：高密度模拟量输入模块，适用于更多模拟量信号采集的场景，也需要 1X00781H01L 提供充足电力。

1C31223G01：高密度模拟量输出模块，与 1X00781H01L 共同为系统提供高效率的控制能力。

1C31131G01：以太网通信模块，负责DCS系统与其他网络或上位机的通信，同样需要 1X00781H01L 确保其稳定运行。

1C31135G01：可能是一个机架或背板，用于安装 1X00781H01L 和其他模块，提供机械和电气连接。

安装与维护

安装前准备: 安装EMERSON 1X00781H01L 电源模块之前，哥们儿，有些事儿你必须做到位。首先，确认所有相关的交流或直流电源都已断开，必须断电操作，安全第一！然后，检查一下DIN导轨是否牢固，安装位置是否符合 1X00781H01L 的尺寸要求。接下来，确保接线端子干净无氧化，没有松动，并准备好合适的接线工具和线材，线径得符合 1X00781H01L 的电流要求。最关键的是，防静电措施千万不能省，手环、防静电垫都得用上，1X00781H01L 这样的精密电子设备，最怕静电这个“隐形杀手”。最后，对照图纸，确认输入和输出的接线极性正确，千万别接反了。

维护建议: EMERSON 1X00781H01L 这种工业级电源模块，虽然设计得很皮实，但日常维护还是有讲究的。首先，定期检查 1X00781H01L 的指示灯状态，正常情况下应该是绿色常亮，如果出现红色、黄色或者不亮，那可能就是电源有故障或者负载异常了，得赶紧排查。其次，保持 1X00781H01L 周围的清洁，避免灰尘、油污堆积，特别是散热孔不能被堵塞，否则影响散热，长时间高温会缩短模块寿命。再有，定期用万用表测量 1X00781H01L 的输出电压，确保它稳定在24V DC左右，如果波动过大，可能是电源自身故障或者负载异常。最后，检查所有连接到 1X00781H01L 的线缆，确保接线牢固，没有老化或破损，这些小细节都能延长 1X00781H01L 的使用寿命，确保你的系统供电万无一失。
