ELMA 1900002919-0000R VME背板：军工/高可靠性系统核心，主板级PCB组件！

描述

ELMA 1900002919-0000R 是一块高可靠性的VME总线背板（VMEbus Backplane PCB Assembly），由ELMA电子制造，是VME或VME64x嵌入式加固系统的核心组件。它采用多层印刷电路板设计，专为高性能、高带宽的数据传输和精准的时钟/电源分配而优化。1900002919-0000R 主要用于连接多个功能插卡，确保信号的低噪声和高完整性（Signal Integrity）。总线架构：VMEbus，PCB层数：多层（8层或以上），产品类型：PCB背板组件。是军工、航空航天、工业自动化等关键应用中的系统基石。

1900002919-0000R 产品概述

ELMA 1900002919-0000R 是一块极为专业的PCB装配（Printed Circuit Board Assembly），其核心职能是作为VME（VERSAbus Module Eurocard）嵌入式总线系统的背板。VME总线，作为一种久经考验的开放式工业标准，尤其在需要多处理器、高吞吐量和极强环境适应性的领域如军事雷达、工业实时控制和粒子加速器等，有着不可替代的地位。这块 ELMA 1900002919-0000R 背板就是这些系统中的“高速大动脉”，它物理上连接着系统机箱内的所有功能卡，包括中央处理单元（CPU）卡、内存、I/O卡和专用加速卡。

其设计精髓在于对信号完整性（Signal Integrity, SI）的极致追求。由于VME总线上的数据速率相对较高，且系统运行环境通常复杂多变，ELMA 1900002919-0000R 采用先进的多层PCB设计，通常超过8层，利用**微带线（Microstrip）或带状线（Stripline）**技术来精确控制传输线的阻抗，将串扰（Crosstalk）和反射降至最低，确保数据位（Data Bit）能准确、可靠地在卡槽间传输。型号 1900002919-0000R 还负责精准地分配来自电源单元（PSU）的多种电压轨道（如 +5V、$\pm12\text{V}$ 等）并提供足够的去耦电容。作为系统的物理和电气核心，这块 1900002919-0000R 背板的质量，直接决定了整个VME系统的长期稳定性和性能上限。

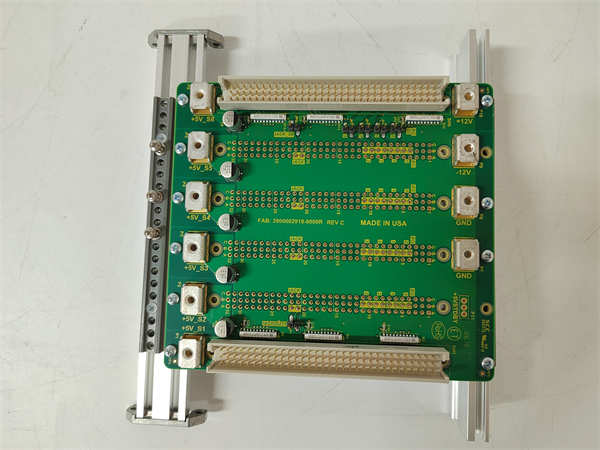

ELMA 1900002919-0000R

1900002919-0000R 技术规格

主要特点和优势

老实说，背板这玩意儿就是工业界里的“隐形英雄”，你看不到它怎么工作，但没它系统就得“趴窝”。ELMA 1900002919-0000R 之所以被用在高端领域，主要靠的是下面这几招：

信号完整性与高速传输保障

ELMA作为专业背板制造商，对信号完整性 (Signal Integrity, SI) 的理解那是刻在骨子里的。1900002919-0000R 采用全带状线（Full Stripline）或优化的微带线布线设计，将关键的总线信号走在PCB内部层，两侧是电源或地平面（Power and Ground Planes），极大地隔离了外部噪声，并实现了精确的阻抗匹配。这意味着，即使在VME总线的高速模式下，数据传输的误码率（Bit Error Rate, BER）也能保持在极低水平。这在如雷达信号处理或高速数据采集（High-Speed Data Acquisition）的应用中至关重要。

强大的电源分配和去耦能力

VME卡槽通常需要多个电压：+5V、$\pm 12\text{V}$，甚至VME64x新增的+3.3V。ELMA 1900002919-0000R 背板设计了宽且厚的电源和地平面（Power and Ground Planes），确保每个槽位都能获得稳定的、低阻抗的电源供电，以支持大功耗的CPU和FPGA卡。更关键的是，它在关键位置布局了大量的去耦电容（Decoupling Capacitors），用于吸收瞬时电流波动和高频噪声，保证系统在多卡同时高负荷工作时的动态稳定性（Dynamic Stability）。这种设计是普通商用PCB望尘莫及的。

适应性与兼容性

作为一块VME标准背板，1900002919-0000R 严格遵循 VITA 规范（VMEbus International Trade Association），完全兼容市面上所有符合VME或VME64x标准的插卡。它通常集成了**自动菊花链（Automatic Daisy-Chain）功能，通过板载电路实现总线仲裁和中断请求的级联，无需用户手动设置跳线（Jumper），大大简化了系统配置和维护工作。对于那些仍在运行老式VME系统的客户，ELMA 1900002919-0000R 是确保系统生命周期（Lifecycle Management）**延续性的关键备件。

Core Features and Technical Highlights

The ELMA 1900002919-0000R is fundamentally a high-performance VMEbus Backplane PCB Assembly, crucial for demanding embedded systems that adhere to the established VME and VME64x standards. Its technical superiority stems from an advanced multi-layer printed circuit board construction, often incorporating ten or more layers, utilizing a specialized stripline routing architecture to maintain highly controlled impedance across all bus lines. This stringent design minimizes signal reflection and crosstalk, guaranteeing exceptional signal integrity (SI) essential for reliable high-speed data transfer within the system’s shared bus environment. The backplane features robust power and ground plane distribution, optimized with ample decoupling capacitance strategically placed near the card slots. This ensures stable power delivery and low noise operation even under heavy, dynamic loads from multiple high-power processing cards. Furthermore, the 1900002919-0000R incorporates automatic daisy-chaining logic for streamlined system setup and compatibility with legacy and modern VME cards. This product is a critical component for rugged computing applications requiring long-term reliability and adherence to strict military and industrial performance specifications.

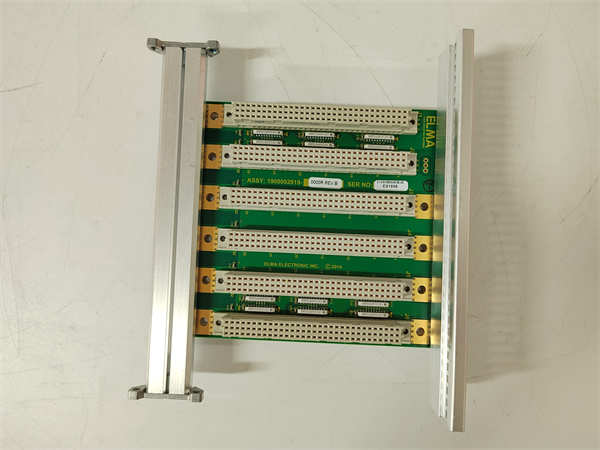

ELMA 1900002919-0000R

应用领域

ELMA 1900002919-0000R 这类VME背板，用一句江湖话来说，就是“吃苦耐劳”的硬通货，它主要出现在那些不能出岔子、环境恶劣、对计算性能和实时响应要求极高的场所。

国防、航空航天与军工电子：

这是VME架构的传统主场。1900002919-0000R 通常被集成在加固机箱（Rugged Chassis）中，用于机载雷达、声纳信号处理、战场通信系统和导弹控制系统。在这些应用中，背板必须能承受极端的温度、湿度和机械冲击（如振动和冲击测试），ELMA背板的加固设计和对信号完整性的保障，是确保任务成功的基石。

高能物理与科研仪器：

在大型粒子加速器（如CERN）、同步辐射光源和核聚变研究设施中，VME总线因其模块化和高实时性，被广泛用于数据采集（Data Acquisition, DAQ）和设备控制。ELMA 1900002919-0000R 负责连接前端采集卡和中央处理器卡，处理每秒数以亿计的传感器数据流。

工业自动化与测试测量：

虽然PLC/DCS占据了大部分工业现场，但在一些高端的、需要分布式控制系统 (DCS) 级性能的实时仿真测试台、高精度仪器仪表和轨道交通控制系统中，VME架构仍是首选。1900002919-0000R 作为总线核心，为这些需要多卡并行处理的复杂应用提供了稳定、可靠的互联平台。

相关产品

ELMA 1900002919-0000R 作为VME背板，其关联的产品型号主要围绕VME架构、槽位数量和形态变化。

1900002918-0000R：可能是与 1900002919-0000R 相近的型号，可能只在槽位数量（如9槽 vs 12槽）或供电接口上存在细微区别。

1900002920-0000R：作为同系列产品，可能对应VME的J2连接器背板部分，用于扩展P2总线功能或用户自定义I/O，是 1900002919-0000R 的配套或扩展模块。

1900002919-0000L：通常末尾的“R”或“L”代表系统槽（System Slot）的位置，1900002919-0000L 可能代表系统槽在最左侧（Left）的版本，而 1900002919-0000R 则在最右侧（Right）。

1900003001-0000R：这是一个VME64x标准的背板型号，是 1900002919-0000R（VME标准）的升级版本。VME64x在J1/J2连接器上增加了95个I/O引脚，支持更高的传输速率和更大的带宽。

VME-901-21：这是另一种常见ELMA VME背板命名格式，通常表示21槽位（21 Slot）的VME背板，与 1900002919-0000R 的功能类似，但配置不同。

安装与维护

安装前准备: 在安装 ELMA 1900002919-0000R 背板组件前，必须确保所有电源已断开，这是绝对的首要安全措施。由于背板是高精度的多层PCB，在搬运时应佩戴防静电腕带，并在防静电工作台上操作，避免静电损伤。安装时，需仔细核对1900002919-0000R 的物理尺寸和固定孔位是否与机箱（如19英寸机架子机箱）完全匹配。尤其要注意连接器（如DIN 41612）的引脚是否完整无损，以及电源输入螺栓或端子是否紧固。在将背板固定到机箱上时，所有螺丝必须均匀拧紧，确保背板与机箱底板之间没有形变，这对于保持总线信号的电气特性和机械稳定性至关重要。

维护建议: ELMA 1900002919-0000R 背板本身是一种被动元件（Passive Component），理论上故障率极低，主要维护集中在清洁和连接器检查。建议定期对背板和槽位进行除尘，可以使用干燥的压缩空气或专用的电子清洁剂。绝不能使用任何可能残留导电物质或腐蚀性液体的清洁剂。同时，重点检查所有卡槽连接器（J1/J2）是否有磨损、弯曲或腐蚀现象，特别是对于那些需要热插拔（Hot-Swap）的应用，连接器的损耗会更快。
