Echoline LDP系列 LDP1WC 250P-16 – 精准低压差监控，解决假跳闸的工业难题。

描述

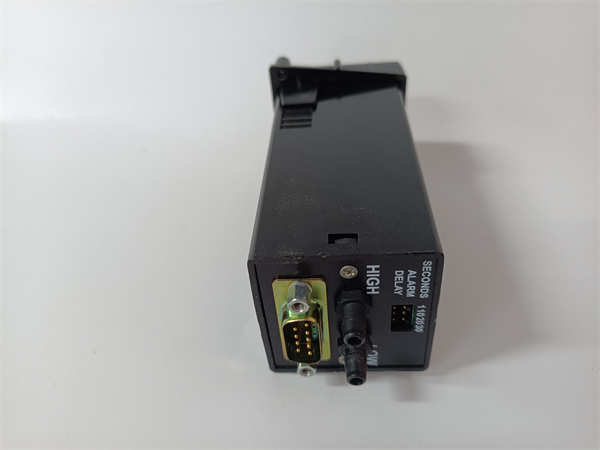

LDP1WC 250P-16 UE 是一款专为关键工业应用设计的高精度低差压指示开关，属于UE ECHOLINE系列。它集成“ECHO”电子电路健康输出诊断功能，可有效避免假跳闸，提供卓越的系统可靠性。该产品常用于监测气体柜排气系统和通风系统，确保运行安全。供电电压：12-24 VDC；切换输出：1A @ 30 VDC；防护等级：CE, UL508, UL991。高重复性和低死区设计，是工业环境低压差监控的首选利器。

LDP1WC 250P-16 UE 产品概述

LDP1WC 250P-16 UE 低压差指示开关，是UE Precision Sensors公司为满足高端工业，特别是半导体制造业对超低压差监控的严苛要求而推出的一款明星产品。它不是简单的机械式开关，而是一个集成了智能诊断功能的精密电子监测单元，隶属于UE ECHOLINE®系列。该系列是UE与行业顶尖制造商合作开发的成果，专用于气体柜排气系统等关键通风系统的状态监测。

这款 LDP1WC 250P-16 UE 的核心价值，在于其对微小压差的极高灵敏度和稳定性。在自动化系统中，它的定位如同“安全卫士”，通过提供精确的压力指示和可靠的开关量输出，确保排气系统在设定的安全范围内运行。一旦压差偏离阈值，它能立即触发警报或联锁动作。更值得一提的是，其内置的“ECHO”诊断功能（Electronic Circuit Health Output），能够主动监测和报告外部电源损失或内部电子元件故障，这极大地提高了整个系统的可靠性（Reliability），避免了因设备自身故障而导致的错误停机。总之，LDP1WC 250P-16 UE 不仅提供准确的物理量测量，更通过智能诊断，为自动化系统的连续稳定运行提供了双重保障。

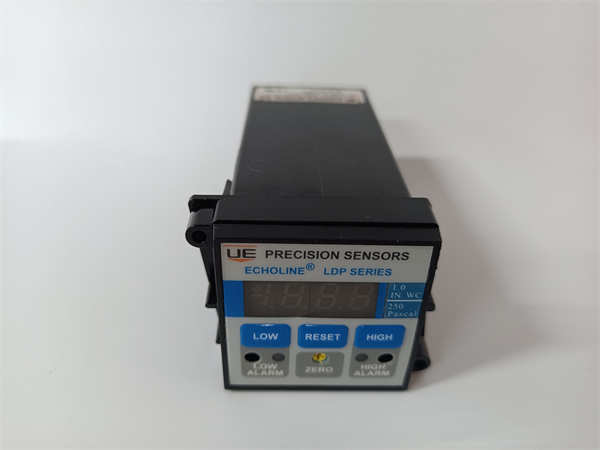

LDP1WC 250P-16 UE

LDP1WC 250P-16 UE 技术规格

主要特点和优势

老哥，跟你掏心窝子说，这 LDP1WC 250P-16 UE 之所以能成为“硬通货”，绝不是靠花架子，全凭一身真功夫。它最大的优势，就是把高精度测量和智能诊断完美地结合起来了。

告别“狼来了”的假警报：

这玩意儿最让人省心的地方，就是它的“ECHO”诊断功能（Electronic Circuit Health Output）。在半导体工厂，哪怕排气系统有一个短暂的波动，传统开关也可能瞬间误跳闸，造成不必要的停机。而 LDP1WC 250P-16 UE 不仅提供了可调节的时间延迟（Time Delay）功能，能滤除瞬时干扰，更绝的是这个ECHO诊断。它能独立地持续监测自身的电源和内部电子元件是否健康，一旦发现内部故障或断电，它会立即报警，而不是等环境压力真的出问题才报警。这种故障自检（Self-Diagnosis）能力，大大提升了整个工业控制系统（ICS）的可用性（Availability）。

专为严苛环境而生：

LDP ECHOLINE®系列的设计初衷就是为半导体制造中那些含有腐蚀性介质（Corrosive Media）的系统服务。虽然 LDP1WC 250P-16 UE 这个型号通常用于洁净空气或惰性气体，但它继承了整个系列的坚固血统。其核心传感器技术重复性（Repeatability）极高，能确保在数百万次循环操作后，开关点依然精确无误，这在需要长期稳定监控的关键过程控制（CPC）中至关重要。

维护模式，轻松搞定系统平衡：

另一个体贴入微的设计是独特的“维护模式”（Maintenance Mode）。当工厂需要进行通风系统平衡或维护时，传统开关会因为气流变化而频繁触发报警。LDP1WC 250P-16 UE 允许用户在维护期间启用该模式，暂时阻止开关输出，但指示灯和诊断功能仍然工作。这避免了虚假跳闸（False Trip），让维护人员能安心工作。它还提供了标准的4-20mA（模拟量输出）和0-10VDC等多种输出选项，方便接入到分布式控制系统（DCS）或可编程逻辑控制器（PLC）中，实现数据采集与远程监控。这个 LDP1WC 250P-16 UE 就是一个实打实的“工业老兵”，稳定可靠，值得托付。

Core Features and Advantages: A Technical Deep Dive

The LDP1WC 250P-16 UE Low Differential Pressure Indicating Switch is a cornerstone of critical industrial monitoring, moving beyond simple pressure sensing to incorporate sophisticated diagnostic capabilities. Its foremost advantage is the integration of the proprietary “ECHO” (Electronic Circuit Health Output) diagnostics. This feature provides continuous, proactive monitoring of the unit’s internal electronics and external power supply. By immediately flagging an internal component failure or power loss, it preempts system shutdowns caused by sensor malfunction—a significant upgrade over standard pressure switches. This self-health check dramatically elevates the overall System Integrity Level (SIL) for mission-critical applications.

Engineered for ultra-low pressure ranges, the LDP1WC 250P-16 UE boasts exceptional switch repeatability ($\pm 0.5\%$ F.S.), ensuring that the setpoint remains consistent across millions of cycles, which is non-negotiable in sensitive process environments like gas cabinet exhaust monitoring. Furthermore, the inclusion of a user-adjustable time delay function allows facility managers to effectively filter out momentary pressure transients, preventing costly and unnecessary nuisance trips. The dedicated Maintenance Mode is another key differentiator, enabling ventilation system balancing without generating false alarms—a huge time-saver for operations and maintenance teams. With flexible output options, including standard relay contacts and optional $4-20mA/0-10VDC$ analog outputs, the LDP1WC 250P-16 UE is perfectly suited for seamless integration into any modern Supervisory Control and Data Acquisition (SCADA) or DCS platform, providing both discrete control and continuous process data. This is a robust, intelligent solution for continuous operation in demanding industrial settings.

应用领域

LDP1WC 250P-16 UE 低压差指示开关的应用场景，集中在那些对微小气流和压差监测有“洁癖”的高精尖行业。这玩意儿可不是用来测轮胎气压的，它扮演着安全和质量的“守门员”角色。

半导体和微电子制造：

这是 LDP1WC 250P-16 UE 的主战场。在制造晶圆和芯片的工厂中，有毒或易燃的工艺气体储存在密闭的气体柜（Gas Cabinet）内。排气通风系统必须维持精确的负压，以确保一旦发生泄漏，气体能被立即抽出，保障操作人员和环境的安全。LDP1WC 250P-16 UE 就被安装在这些排气管道上，监测排气风扇的运行状态，确认负压是否保持在安全阈值。一旦压差不足，它会立即联锁关闭气源，这是设备联锁安全系统（Equipment Interlock Safety System）中至关重要的一环。

洁净室和实验室环境：

医疗、制药和高等级研发实验室都需要严格控制室内外的压差，以防止污染物进入（正压）或有害物质溢出（负压）。LDP1WC 250P-16 UE 可以作为高效过滤器（如HEPA过滤器）前后压差的监测工具，指示滤网是否堵塞，同时也能监测房间间的微小压差，确保空气流动的方向符合洁净度要求。

工业通风与暖通空调（HVAC）：

在大型工业设施的通风系统中，这款开关用于监测主风道或关键分支的气流状态。尤其是在涉及有毒有害物质处理的区域，它能确保通风系统处于正常运行的临界条件（Critical Conditions）。此外，它的低压差量程也适用于监测燃烧炉和锅炉的通风系统，确保燃烧效率和安全性。LDP1WC 250P-16 UE 的高可靠性使得它成为任何需要精细空气或气体管理系统的理想选择。

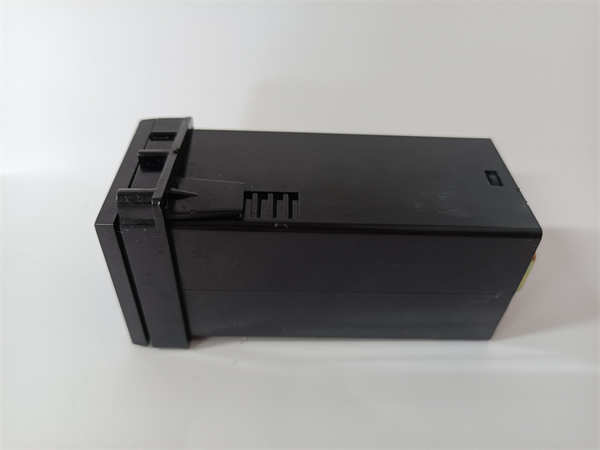

LDP1WC 250P-16 UE

相关产品

LDP1WC 250P-16 UE 属于UE Precision Sensors的LDP ECHOLINE系列。以下列出一些同系列或其他相关的产品型号：

LDP1WC/100P-16：与 LDP1WC 250P-16 UE 结构类似，但量程更低，适用于更微小的压差监测（如0-100 Pa）。

LDP1WC/0.2WC-16：采用英制单位英寸水柱（”W.C.），量程为0-0.2″W.C.，适用于偏好英制单位的地区。

LDP1WC-D：可能是基础型号，不含指示功能或特定输出，但用于相同的低压差监测应用。

LDP1C/250P-16：与 LDP1WC 250P-16 UE 功能相似，但可能不包含“W”代表的防水或特定外壳设计。

LDP3WC/250P-16：如果系列存在，可能代表该产品有多个开关点或更复杂的诊断功能。

SWC/500P-16：UE的其他系列压力开关，可能用于更高的差压或不同的应用，是 LDP1WC 250P-16 UE 的兄弟系列。

XWCL-40-H：UE的另一种低差压开关，用于有潜在爆炸危险的环境，通常是 LDP1WC 250P-16 UE 在危险区的替代方案。

安装与维护

安装前准备:在安装 LDP1WC 250P-16 UE 之前，务必先切断系统电源和气源，进行能量隔离（Lockout/Tagout），这是安全第一的铁律。仔细核对铭牌上的供电电压（12-24 VDC）与现场电源是否一致，错误的电压会直接烧毁电子元件。由于这是低差压开关，其安装位置对于精度至关重要，建议将设备安装在振动最小、温度相对稳定的区域，并避免阳光直射。使用厂家提供的1/4英寸软管接头，确保连接管路气密性（Airtightness）良好，任何微小的泄漏都将影响 LDP1WC 250P-16 UE 的测量准确性，这是低压差测量的核心难点。同时，确保压力取样点位于被测系统压力稳定且具有代表性的位置，并遵守垂直安装的建议以保证最佳性能。

维护建议: LDP1WC 250P-16 UE 作为一个高可靠性的电子开关，日常维护工作量很小，主要集中在预防性检查上。定期检查连接软管是否老化、破裂或被污染，特别是当应用于微尘或轻微腐蚀性环境时。
