Eaton XVS-440-10MPI-1-1AD HMI-PLC一体机 – 10.4英寸触摸屏,控制显示全搞定!

Eaton XVS-440-10MPI-1-1AD:这块HMI-PLC一体机,可是伊顿XVS400系列的“明星产品”!它集成了10.4英寸TFT彩色触摸屏和IEC 61131-3标准的PLC功能,能实现本地显示、操作和控制,支持多种通信协议如以太网、PROFIBUS/MPI屏幕尺寸:10.4英寸,供电电压:24V DC,防护等级:IP65(前面板)。

分类:

描述

Eaton XVS-440-10MPI-1-1AD:这块HMI-PLC一体机,可是伊顿XVS400系列的“明星产品”!它集成了10.4英寸TFT彩色触摸屏和IEC 61131-3标准的PLC功能,能实现本地显示、操作和控制,支持多种通信协议如以太网、PROFIBUS/MPI屏幕尺寸:10.4英寸,供电电压:24V DC,防护等级:IP65(前面板)。别瞅了,原厂正品,库存充足,咱家就是你搞定工业自动化的靠山,没毛病!

产品详细说明

Eaton XVS-440-10MPI-1-1AD 产品概述

提到伊顿(Eaton),那在全球电力管理和工业自动化领域可都是“响当当”的名号。而这块 Eaton XVS-440-10MPI-1-1AD,就是伊顿XVS400系列里的一款“全能型选手”——它不光是个高级的人机界面(HMI),更厉害的是,它还把一个功能强大的PLC(可编程逻辑控制器)给“塞”进了自己的身体里,这就成了咱们俗称的HMI-PLC一体机。你想想,在咱们工业现场,地方就那么大,能省一个是一个。这种一体化设计,可不光是省空间那么简单,它还大大简化了布线,减少了潜在的故障点,而且编程调试起来也更方便,效率那叫一个高!它的核心价值,就是把操作员的“眼睛”和“手”完美结合,让生产过程看得见、摸得着、控得住。

这块 Eaton XVS-440-10MPI-1-1AD 在整个自动化系统中的定位,那可是“核心中的核心”。它前面有个10.4英寸的TFT彩色触摸屏,用来显示各种工艺参数、设备状态、报警信息,操作员可以直接通过触摸屏进行设备启停、参数修改等操作,直观又方便。屏幕背后,Eaton XVS-440-10MPI-1-1AD 的PLC部分则在默默地执行着复杂的控制逻辑,根据传感器信号进行判断,然后输出控制指令给执行机构,确保整个生产流程按照预设的程序精准运行。它支持多种主流的通信协议,比如以太网 (Ethernet) 和PROFIBUS/MPI,这就意味着它能轻轻松松地和现场的各种传感器、执行器、其他PLC甚至上位机系统进行数据交换。可以说,它是连接操作员和机器的“桥梁”,也是实现生产线自动化和智能化的“大脑”,没有它,很多复杂的自动化控制场景都得“抓瞎”!

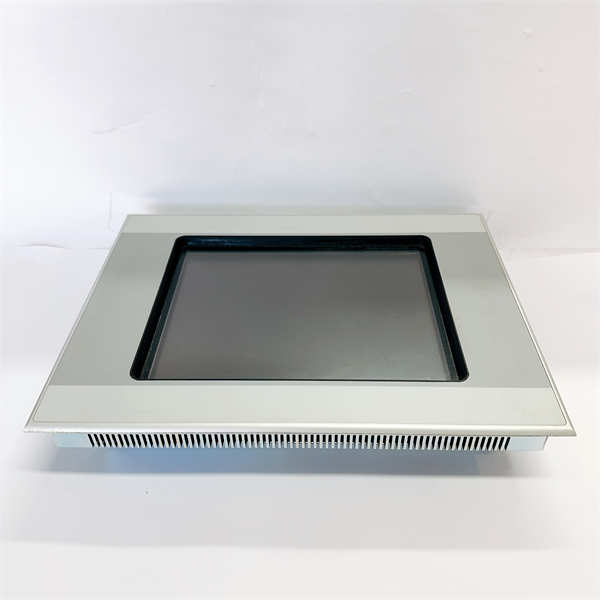

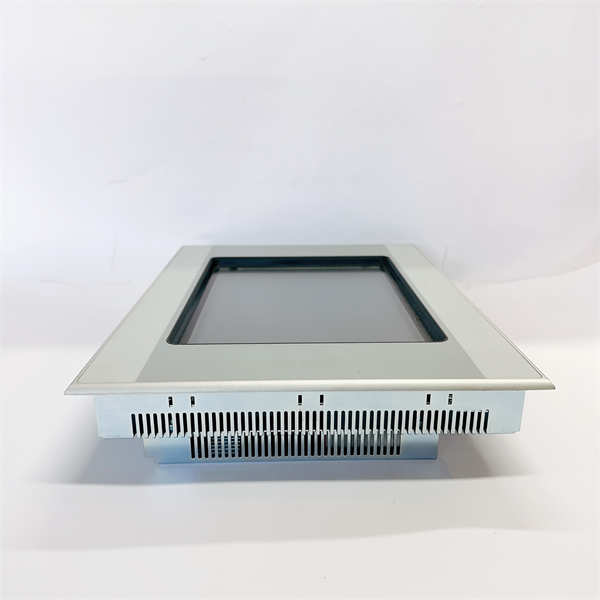

Eaton XVS-440-10MPI-1-1AD

Eaton XVS-440-10MPI-1-1AD

技术规格

参数名称 参数值
产品型号 XVS-440-10MPI-1-1AD
制造商 Eaton (伊顿)
产品类型 HMI-PLC一体机 (人机界面与可编程逻辑控制器集成)
系列 XVS400系列
显示屏尺寸 10.4英寸
显示屏类型 TFT 彩色显示屏
分辨率 VGA (640 x 480 像素)
触摸技术 红外触摸 (Infrared Touch)
显示颜色 可调:65536 或 256 色
亮度 典型 350 cd/m²
背光寿命 典型 50000 小时 (LED背光)
操作系统 Windows CE (可能需要许可证)
内部存储器 DRAM (操作系统、程序和数据内存): 64 MB;Flash (数据备份): 约 1.5 MB;NVRAM (保持性数据): 约 32 KB
内置接口 1 x Ethernet 100base-TX/10base-T, 1 x RS232, 1 x PROFIBUS/MPI, 2 x USB Host, 1 x USB Device
PLC功能 集成IEC 61131-3兼容PLC (可由用户通过许可证升级)
供电电压 24 V DC (SELV 安全特低电压)
额定运行电压 20.4-28.8 V DC
典型功耗 24 W (基本设备)
外壳材料 金属外壳和前面板 (阳极氧化)
防护等级 IP65 (前面板), IP20 (后面板)
工作温度 0°C 至 +50°C
存储温度 -20°C 至 +60°C
重量 3.7 kg



主要特点和优势

说到 Eaton XVS-440-10MPI-1-1AD 这款HMI-PLC一体机,那可真是“身怀绝技”得很,有几个点,必须得跟兄弟们掰扯掰扯:

首先,它的一体化设计那真是没得说。这块 Eaton XVS-440-10MPI-1-1AD 把人机界面和PLC功能合二为一,不光省了你买两套设备的钱,更重要的是,它大大简化了系统布线和安装。你想想,以前PLC和HMI之间要用线连,现在它们就在一个盒子里了,接线少了,故障点自然就少,调试起来也方便得多。这就像给你生产线配了个“瑞士军刀”,一个顶好几个用,效率自然就高了。

再者,强大的通信能力是它的看家本领。这 Eaton XVS-440-10MPI-1-1AD 可不是“独行侠”,它内置了多种主流的通信接口,包括以太网 (Ethernet)、RS232,还有大家非常熟悉的PROFIBUS/MPI。这意味着它能轻松地和各种品牌的PLC(比如西门子、罗克韦尔等)、变频器、伺服驱动器以及其他智能设备进行数据交换,实现了真正的“万物互联”。无论是远程监控、数据采集 (Data Acquisition),还是设备诊断 (Device Diagnostics),它都能轻松搞定,让你对生产现场了如指掌。

还有啊,它的坚固耐用和高可靠性也是一大亮点。作为工业级的设备,这块 Eaton XVS-440-10MPI-1-1AD 可不是那种“娇滴滴”的消费电子产品。它采用了金属外壳和红外触摸技术,前面板达到了IP65防护等级,这意味着它能有效抵抗粉尘和水溅,即使在灰尘大、有水汽的恶劣工业环境中也能稳定运行。红外触摸技术也比传统的电阻屏更耐用,不容易磨损。这就像给你生产线请了个“铁血战士”,再恶劣的环境也能“hold住全场”,保证你的生产线持续稳定运行。

最后不得不提的是,它的灵活的PLC功能和可扩展性。虽然PLC功能是集成在HMI里的,但它可是符合IEC 61131-3国际标准的,支持多种编程语言,这意味着工程师可以根据实际需求编写复杂的控制程序。而且,它还支持通过许可证进行功能扩展,满足你未来可能出现的更复杂的控制需求。这种既能显示又能控制,而且还皮实耐用的特性,让 Eaton XVS-440-10MPI-1-1AD 成为了工业自动化领域,特别是机械制造、包装、水处理等行业的“宠儿”,绝对是你提升自动化水平的明智之选!

The Eaton XVS-440-10MPI-1-1AD HMI-PLC combination unit offers a compelling suite of features and benefits for modern industrial automation.

Firstly, its integrated design is a significant advantage. By combining a human-machine interface (HMI) with a powerful Programmable Logic Controller (PLC) into a single compact unit, the Eaton XVS-440-10MPI-1-1AD streamlines system architecture. This integration not only reduces installation space and wiring complexity but also minimizes potential points of failure, leading to enhanced system reliability and easier maintenance. This all-in-one approach simplifies project engineering and accelerates deployment times, providing a more cost-effective and efficient solution compared to separate HMI and PLC components.

Secondly, the module boasts robust communication capabilities. Equipped with multiple integrated interfaces, including Ethernet, RS232, and PROFIBUS/MPI, the Eaton XVS-440-10MPI-1-1AD ensures seamless connectivity within diverse industrial networks. This extensive connectivity facilitates effortless data exchange with various PLCs from different manufacturers, variable frequency drives (VFDs), servo systems, and higher-level supervisory control and data acquisition (SCADA) systems. This enables comprehensive remote monitoring, efficient data acquisition, and real-time diagnostics, providing operators and engineers with complete visibility and control over their production processes.

Furthermore, its durability and high reliability are paramount for demanding industrial environments. The Eaton XVS-440-10MPI-1-1AD features a rugged metal enclosure and an infrared touch screen, achieving an IP65 rating on the front panel. This ingress protection ensures resistance to dust and water splashes, making it suitable for operation in harsh industrial conditions where conventional HMIs might fail. The infrared touch technology offers superior durability and responsiveness compared to resistive touch, ensuring consistent performance and a longer operational lifespan in challenging applications.

Lastly, the flexible PLC functionality and expandability contribute significantly to its value. The integrated PLC adheres to the IEC 61131-3 international standard, supporting multiple programming languages for complex control logic. Moreover, its functionality can be expanded through licensing options, allowing the Eaton XVS-440-10MPI-1-1AD to adapt to evolving automation requirements. This combination of robust HMI visualization, powerful integrated control, and industrial-grade construction makes it an ideal solution for optimizing efficiency and reliability across various industrial sectors.

应用领域

Eaton XVS-440-10MPI-1-1AD 这款HMI-PLC一体机,因为它集显示、操作、控制于一身,所以在工业界那可是“哪里需要自动化,哪里就能看到它”!

首先,在机械制造和设备自动化行业,它是绝对的“明星产品”。无论是数控机床的操作面板,还是包装机械、印刷机械、纺织机械上的控制核心,Eaton XVS-440-10MPI-1-1AD 都能大显身手。它能直观地显示机器的运行状态、生产节拍、故障报警等信息,操作员直接在触摸屏上就能完成参数设置、模式切换,同时PLC部分又能精准控制各个执行机构的动作,大大提升了设备的智能化和操作便利性。

其次,在水处理和污水处理领域,这块一体机也大有用武之地。水泵的启停控制、阀门的开度调节、液位的监测、加药量的控制,这些复杂的流程都可以通过 Eaton XVS-440-10MPI-1-1AD 来实现。操作人员可以通过HMI界面实时查看水质参数、设备运行曲线,并进行远程控制,而集成的PLC则负责底层的逻辑控制,确保整个水处理过程高效、稳定、环保。

再来,在楼宇自动化和能源管理系统中,它也能扮演重要角色。例如,在大型商业建筑或工业园区的中央控制室,Eaton XVS-440-10MPI-1-1AD 可以作为监控供暖、通风、空调(HVAC)系统、照明系统或能源消耗的集中控制点。通过其友好的操作界面和PLC的逻辑控制能力,可以实现节能优化、舒适度调节和设备故障预警,为管理者提供高效的楼宇管理方案。

此外,在食品饮料、制药、汽车制造等行业,凡是需要本地化操作、实时监控和集成控制的生产环节,Eaton XVS-440-10MPI-1-1AD 都是一个非常合适的选择。它的紧凑设计和强大的功能,使得它在空间有限或需要快速部署的场景中表现尤为突出,是实现智能工厂、提升生产效率的“得力干将”。

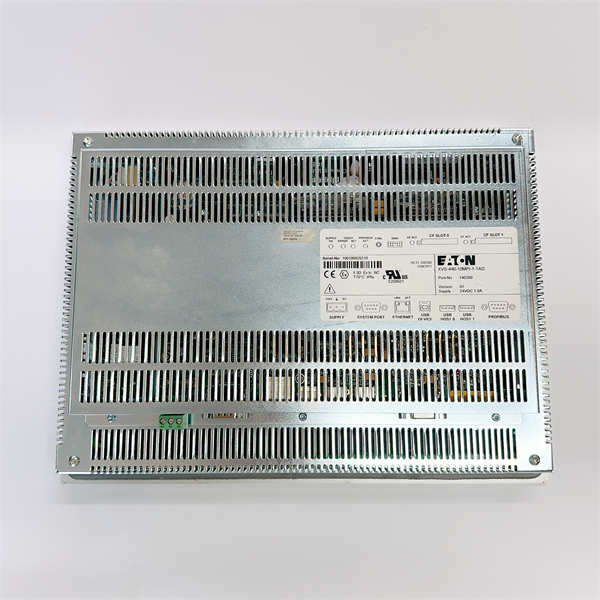

Eaton XVS-440-10MPI-1-1AD

Eaton XVS-440-10MPI-1-1AD

相关产品

Eaton XVS-440-10MPI-1-1AD 这款HMI-PLC一体机相关的“兄弟伙”可不少,它们都是伊顿XVS400系列里的成员,或者是在自动化项目中经常一起出现的:



Eaton XVS-440-57MPI-1-1AD:这是XVS400系列中尺寸更小的型号,通常是5.7英寸的HMI-PLC一体机,适用于空间更紧凑的场景,功能与 XVS-440-10MPI-1-1AD 类似,只是屏幕尺寸和某些扩展能力有所不同。



Eaton XV-400系列触摸屏:伊顿也有纯HMI功能的触摸屏,不带集成PLC,例如 XV-440-10TVB-1-10,如果项目只需要可视化和操作,而控制逻辑由独立的PLC处理,就可以选择这类产品。



Eaton Easy E4 系列PLC:这是伊顿的紧凑型PLC产品线,如果 XVS-440-10MPI-1-1AD 的集成PLC功能不够用,或者需要分布式控制,可以额外搭配Easy E4系列PLC进行扩展。



Eaton SmartWire-DT 系统:这是一种创新的布线技术,可以将控制组件和IO设备直接连接到HMI-PLC一体机或PLC上,简化了安装和调试,例如 Eaton SWD4-8DI-6DO 数字量IO模块。



Eaton PLC编程软件 (如CoDeSys):用于对 XVS-440-10MPI-1-1AD 内置PLC进行编程,符合IEC 61131-3标准,让工程师能够灵活开发控制程序。



Eaton 控制器附件:例如 CompactFlash 存储卡,用于扩展存储空间或导入导出程序,这对于 XVS-440-10MPI-1-1AD 来说也是常用的配套件。



安装与维护

安装前准备:在安装 Eaton XVS-440-10MPI-1-1AD 这款HMI-PLC一体机之前,哥们儿你可得给我把准备工作做足了,来不得半点马虎!首先,安全第一! ⚠️ 务必确保你的控制柜或设备是完全断电的,而且要挂上安全警示牌,防止意外送电。然后,仔细核对 Eaton XVS-440-10MPI-1-1AD 的包装,看看有没有运输过程中的磕碰损坏,附件(比如安装夹具、密封垫)是不是都齐活儿了,说明书也得拿出来仔细研读。这模块是专为面板安装设计的,所以你得在控制柜门板上开一个精准的安装孔,尺寸必须严格按照厂家说明书来,误差大了可就装不牢固,甚至影响防护等级。接线的时候,电源线(24V DC)要确保极性正确,接线牢固。通信线缆(以太网、PROFIBUS/MPI、RS232、USB)也要根据你的系统需求正确连接,并且务必确保屏蔽层可靠接地,这样才能有效防止电磁干扰,保证通信的稳定可靠。

维护建议:这块 Eaton XVS-440-10MPI-1-1AD 模块,虽然是“身经百战”的硬汉,但你想让它“长治久安”,平时也得稍微“伺候”一下。首先,保持屏幕清洁:虽然是红外触摸屏,但表面积累的灰尘或油污会影响触摸灵敏度。定期用柔软、无绒的布(可以用屏幕清洁剂,但要喷在布上而非直接喷屏幕)轻轻擦拭屏幕表面,但切忌使用腐蚀性液体或尖锐物品刮擦。其次,确保散热良好:虽然功耗不大,但控制柜内部的温度对电子设备寿命影响很大。定期检查控制柜的通风口是否被堵塞,风扇(如果有的话)是否运转正常,确保 Eaton XVS-440-10MPI-1-1AD 周围的空气流通畅快,避免局部过热。再者,检查线缆连接:时不时地检查连接到 Eaton XVS-440-10MPI-1-1AD 的所有电源线和通信线缆,看看有没有松动、磨损、弯折过度或者破皮的地方。确保所有接头都牢固可靠。最后,定期备份程序和数据:这是重中之重!利用编程软件定期备份 Eaton XVS-440-10MPI-1-1AD 内部的HMI画面项目和PLC程序,以及重要的运行数据。
