描述

EATON XVS-440-10MPI-1-10是一款功能强大的HMI（人机界面）触控面板，由全球领先的动力管理公司伊顿（Eaton，原Moeller品牌）精心打造。这款产品集成了10.4英寸TFT彩色显示屏和高响应度的红外触摸技术，旨在为工业自动化应用提供直观、高效的操作和监控界面。EATON XVS-440-10MPI-1-10不仅具备卓越的图形显示能力，还能通过多种集成通信接口（如以太网、RS232和PROFIBUS/MPI）与PLC、驱动器及其他工业设备无缝连接，实现实时数据交换和集中控制。

EATON XVS-440-10MPI-1-10的核心优势在于其高度的集成性和灵活性，它通常具备可扩展的PLC功能，支持IEC 61131-3编程语言，能够独立执行控制任务，从而减少对额外PLC硬件的需求，简化系统架构。其坚固耐用的设计，以及对恶劣工业环境的适应性，确保了在各种应用场景下的稳定可靠运行。无论是用于复杂的机器控制、生产线监控还是楼宇自动化管理，EATON XVS-440-10MPI-1-10都能提供清晰的视觉反馈和便捷的交互体验，有效提升操作效率、优化生产过程，是实现智能制造和工业互联的关键组成部分。

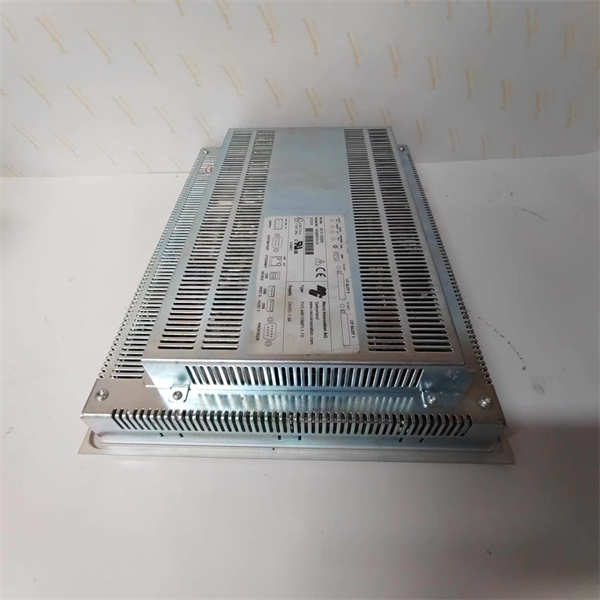

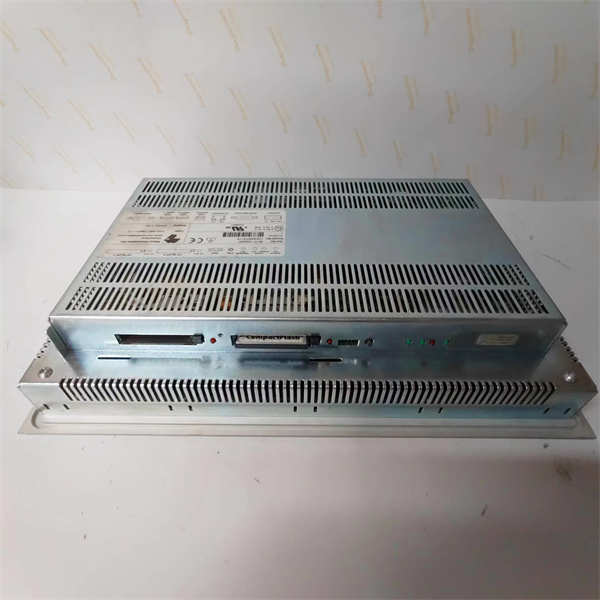

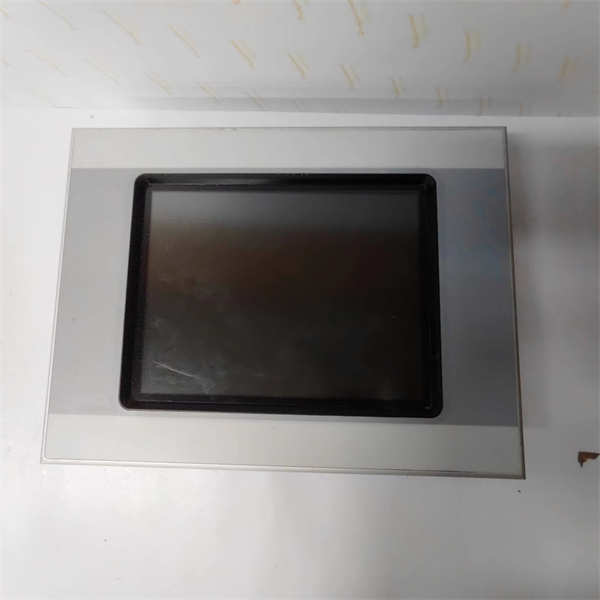

EATON XVS-440-10MPI-1-10

技术规格

产品型号:XVS-440-10MPI-1-10

制造商:EATON(Moeller)

产品类型:HMI触控面板(人机界面)

显示屏尺寸:10.4英寸

显示屏类型:TFT彩色显示屏

分辨率:640 x 480像素(VGA)

颜色数量:65536色

触摸技术:红外触摸(Infrared Touch)

供电电压:24 V DC(20.4-28.8 V DC)

内置接口:1 x以太网(10/100Base-TX),1 x RS232,1 x PROFIBUS/MPI,2 x USB Host,1 x USB Device

内存:64 MB DRAM,1.5 MB Flash(用户数据),32 KB NVRAM(保持数据)

外部存储:2个CompactFlash卡槽(Type I/II)

防护等级:IP65(前面板),IP20(后面板)

安装方式:嵌入式安装

工作温度:0°C至+50°C

外形尺寸(宽x高x深):345 mm x 260 mm x 62 mm

操作系统:Windows CE(可能需要许可证)

可视化软件:GALILEO,EPAM,XSOFT-CODESYS-2

主要特点和优势

EATON XVS-440-10MPI-1-10 HMI触控面板集多项先进功能于一身，为工业自动化应用带来了显著的特点和优势。

清晰直观的视觉界面：XVS-440-10MPI-1-10配备10.4英寸高分辨率TFT彩色显示屏（640×480像素，65536色），能够呈现清晰、细腻的操作画面和过程可视化图形。这种出色的显示效果有助于操作员快速准确地掌握设备运行状态、警报信息和工艺流程，从而提升决策效率，减少误操作。红外触摸技术确保了即使佩戴手套也能实现精准、灵敏的操作，适应复杂的工业现场环境。

强大的集成PLC功能：EATON XVS-440-10MPI-1-10支持集成IEC 61131-3兼容的PLC功能（可能需要许可证激活），这意味着它不仅是一个显示和操作设备，更是一个可编程的控制器。这种“HMI-PLC一体化”的设计极大地简化了系统架构，减少了硬件组件数量和布线复杂性，从而降低了系统成本和维护难度。用户可以使用熟悉的编程语言（如梯形图、结构化文本）直接在设备上实现复杂的控制逻辑。

丰富的通信接口和网络连接：XVS-440-10MPI-1-10提供了多样化的内置通信接口，包括以太网（10/100Base-TX）、RS232、PROFIBUS/MPI以及USB接口。这些接口使其能够与各种PLC（如西门子S7系列）、变频器、传感器及其他工业设备进行高效通信，轻松集成到现有的自动化网络中。以太网接口支持高级网络功能，为远程监控、数据交换和物联网（IoT）应用奠定了基础，增强了系统的互联互通能力。

坚固耐用的工业级设计：针对严苛的工业环境，EATON XVS-440-10MPI-1-10采用了IP65前面板防护等级和坚固的金属外壳。这意味着它能有效抵抗灰尘、水溅和一定程度的机械冲击，确保在恶劣工况下的长期稳定运行。其宽泛的工作温度范围（0°C至+50°C）也使其适用于多种工业场景，减少了因环境因素导致的故障风险。

便捷的工程开发和维护：XVS-440-10MPI-1-10支持Eaton的GALILEO可视化软件和XSOFT-CODESYS-2编程软件，为工程师提供了直观、易用的开发环境。通过这些工具，用户可以快速设计HMI界面、编写PLC程序和配置通信参数。此外，设备支持通过CompactFlash卡进行系统备份和恢复，简化了系统维护和升级过程，有效降低了停机时间。

EATON XVS-440-10MPI-1-10

应用领域

EATON XVS-440-10MPI-1-10 HMI触控面板凭借其强大的功能和灵活的集成能力，广泛应用于各类工业自动化和过程控制领域，是实现智能操作和数据可视化的理想选择。

在机械制造和设备自动化中，EATON XVS-440-10MPI-1-10常作为各种生产机械、包装设备、注塑机、数控机床等的操作面板。它提供直观的图形界面，用于设置参数、监控运行状态、显示故障诊断信息，并允许操作员直接控制设备的启停和模式切换，显著提升了机器的易用性和生产效率。

在楼宇自动化和HVAC系统中，XVS-440-10MPI-1-10可用作中央监控单元，集中显示和控制建筑内的照明、空调、通风、安防等系统。通过其丰富的通信接口，可以与楼宇管理系统（BMS）或现场控制器进行数据交互，实现能源优化管理和舒适环境控制。

在水/污水处理和环境监测领域，EATON XVS-440-10MPI-1-10能够实时显示水质参数、泵站运行状态、阀门位置等信息，并允许远程或本地控制水泵、加药系统和过滤设备。其可靠性在无人值守或偏远站点尤为重要，确保了关键基础设施的稳定运行。

在食品饮料和制药行业中，由于对卫生和过程控制有严格要求，XVS-440-10MPI-1-10的高防护等级和直观操作界面使其成为理想选择，用于监控和控制混合、灌装、包装、灭菌等生产过程，确保产品质量和生产合规性。

此外，EATON XVS-440-10MPI-1-10也适用于能源管理、小型工厂自动化、物流输送系统以及各种需要人机交互、数据可视化和集成控制的工业应用。它为操作员提供了清晰的“窗口”，赋能更高效、更安全的生产管理。

安装与维护

安装前准备：在安装EATON XVS-440-10MPI-1-10触控面板之前，请务必仔细阅读Eaton官方提供的安装手册，了解详细的安装尺寸、接线图和环境要求。确保安装面板的开孔尺寸符合规范，避免过大或过小导致安装不牢固或影响IP防护等级。在进行任何电气连接之前，必须切断系统电源，并遵循当地的电气安全规范。检查24V DC电源的供电能力是否满足XVS-440-10MPI-1-10的功耗要求，并确保电源线连接牢固，无短路风险。对于通信接口，如以太网、RS232或PROFIBUS/MPI，应使用高质量的屏蔽电缆，并确保连接器正确插入并固定，以保证数据传输的稳定性和抗干扰性。

维护建议：为确保EATON XVS-440-10MPI-1-10 HMI模块的长期稳定运行和最佳性能，建议定期进行以下维护：定期使用柔软、无磨损的布清洁触控屏表面和前面板，避免使用腐蚀性清洁剂，以保护红外触摸传感器和显示屏。检查模块的散热孔是否堵塞，确保良好的通风散热，防止过热影响设备寿命。由于XVS-440-10MPI-1-10使用内部电池备份实时时钟，建议定期检查电池状态（如果可访问），并根据制造商建议进行更换，以保证时间数据的准确性。同时，建议定期备份HMI项目文件和PLC程序到外部存储介质，以便在设备故障时快速恢复。任何故障诊断和维修工作应由经过培训的专业人员进行，遵循Eaton提供的维护指南，避免随意拆卸导致设备损坏或安全隐患。

EATON XVS-440-10MPI-1-10

产品保障

我们对EATON XVS-440-10MPI-1-10 HMI触控面板提供全面的产品保障，旨在为客户提供卓越的价值和安心的使用体验。
