EATON MPB2-TP 多协议通信板卡 – 原生支持 Siemens MPI，连接 S7 系列 PLC 首选！

描述

EATON MPB2-TP：这款高性能多协议通信扩展板是 EATON (Moeller) HMI 的核心通信组件。它在 MPB1-TP 的基础上额外集成了 Siemens MPI 协议支持。核心功能：多协议通信、MPI 网关功能、数据隔离；接口类型：RS-232、RS-422、RS-485；支持协议：Modbus RTU、SUCONET、Siemens MPI。MPB2-TP 是连接 EATON 界面和 Siemens 系统的理想桥梁，高效稳定，是系统升级改造的硬通货！

MPB2-TP 产品概述

EATON MPB2-TP，也被称为 COM-MPB2-TP，是 EATON（原 Moeller）专为其中端人机界面（HMI），特别是 MICRO PANEL 和 XV400 系列设计的第二代多协议通信扩展模块。如果说 MPB1-TP 是一个多面手，那么 MPB2-TP 就是一个拥有 Siemens 认证的“精通 MPI 的翻译官”。

在工业自动化领域，Siemens S7-300/400 PLC 使用的 Multi-Point Interface (MPI) 协议是一种重要的通信标准。EATON MPB2-TP 的最大价值，就是通过在硬件和固件层面原生集成 MPI 协议的支持，允许 EATON 的 HMI 设备直接、高效、稳定地接入 Siemens 的 PLC 网络，而不需要任何外部的协议转换器（Protocol Converter）。这大大简化了**多品牌系统集成（Multi-Vendor System Integration）**的复杂性，提高了通信效率和系统可靠性。

MPB2-TP 提供了 RS-232、RS-422 和 RS-485 三种串行接口，让用户可以根据现场 PLC 的物理接口需求灵活选择。它安装在 HMI 的内部扩展槽中，确保了紧凑的安装方式（Compact Installation）和优异的抗干扰能力。它的出现，让使用 EATON HMI 的客户能够更自由地选择 PLC 品牌，尤其是在需要替换老旧 HMI 但保留核心 Siemens 控制器的场景中，EATON MPB2-TP 就是那个最经济、最可靠的解决方案。

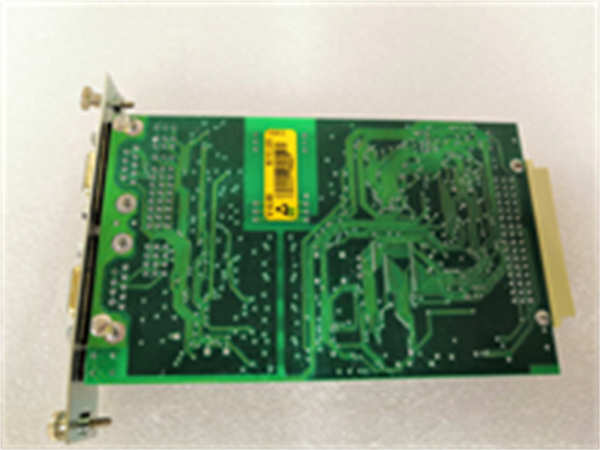

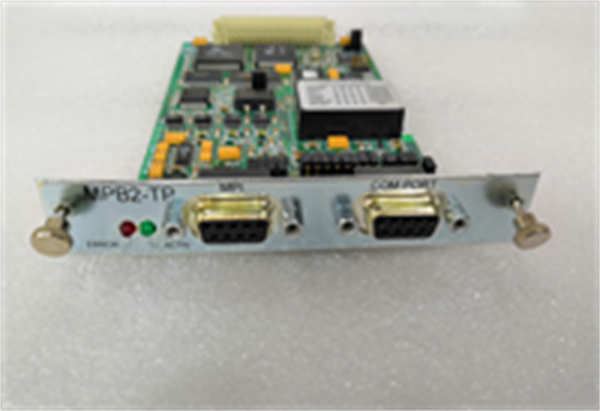

MPB2-TP EATON

MPB2-TP 技术规格

主要特点和优势

作为 MPB1-TP 的升级款，EATON MPB2-TP 不仅继承了所有优点，还针对市场需求，加了几个“大招”，让它在多品牌集成领域有了更强的竞争力。

内置 Siemens MPI 驱动，一卡搞定： 这是 MPB2-TP 最大的卖点。它内嵌了专门优化的 MPI 驱动程序，可以直接通过 RS-485 接口与 Siemens S7-300/400 的 MPI 端口通信。这意味着你的 EATON HMI 可以像 Siemens 自己的操作面板一样，直接、稳定、高速地访问 PLC 的数据区。这种**高层协议（High-Level Protocol）的集成，保证了通信的确定性（Determinism）**和可靠性。

三重串行接口，灵活兼容： 和它的兄弟一样，EATON MPB2-TP 提供了 RS-232、RS-422、RS-485 三种物理接口。这种**硬件的多样性（Hardware Versatility）使得它在面对不同距离、不同布线结构和不同 PLC 型号时，都能找到最合适的连接方式。例如，长距离传输可以利用 RS-485 的差分信号（Differential Signaling）**优势。

高可靠性电气隔离： 工业通信最怕的就是接地环路（Ground Loop）和共模噪声（Common-Mode Noise）。MPB2-TP 的所有串行接口都配备了电气隔离（Electrical Isolation）功能。这个功能就像给通信信号加了一层“保护膜”，能够有效阻断 PLC 端和 HMI 端之间的潜在电压差，保证了数据在充满电磁干扰（EMI, Electromagnetic Interference）的工厂环境中，也能持续、稳定地传输。

支持多种 PLC 协议切换： 虽然 MPI 是重点，但 EATON MPB2-TP 同样支持 Modbus RTU（一种主从架构（Master/Slave Architecture）的通用协议）和 EATON 自家的 SUCONET。用户可以通过 HMI 的配置软件，灵活切换卡片的工作模式和协议，使得一个备件型号可以应对多种 PLC 品牌的连接需求，极大地简化了备件管理。

Condensed English Description: MPI-Enabled Communication Bridge for EATON HMIs

The EATON MPB2-TP is an advanced Multiple Protocol Board designed to enhance the communication capabilities of EATON (Moeller) HMI platforms like the MICRO PANEL and XV400 series. Its key differentiating feature from its predecessor is the native, dedicated support for the Siemens Multi-Point Interface (MPI) protocol. This capability allows the EATON HMI to communicate directly and robustly with Siemens S7-300 and S7-400 PLCs without the need for external protocol converters.

The MPB2-TP provides a full suite of serial physical layers: RS-232, RS-422, and RS-485, ensuring maximum connectivity flexibility. In addition to MPI, it supports other prevalent protocols, including Modbus RTU and SUCONET. This makes the module highly versatile for mixed-vendor environments. Crucially, the module features potential separation (electrical isolation) on its interfaces, providing essential protection against electrical noise and ground loops common in industrial settings, thus guaranteeing high data integrity at speeds up to 375 kBit/s. The EATON MPB2-TP is a strategic component for seamless HMI integration and modernizing older Siemens controlled systems.

应用领域

EATON MPB2-TP 的应用领域，主要集中在那些既使用 EATON 操作界面，又拥有大量 Siemens PLC 资产的客户群。

设备集成和 OEM 市场：机械制造商（OEM）可能倾向于使用 EATON HMI 的特定功能或设计，但他们的最终客户指定了 Siemens PLC。MPB2-TP 允许 OEM **标准化（Standardize）**他们的 HMI 硬件，通过配置驱动程序，轻松满足客户对 MPI 连接的要求，缩短产品上市时间。

工厂系统改造与升级：许多工厂的老旧设备上运行着 Siemens S7-300/400 PLC，而与其配套的 HMI 可能已经老化。更换 HMI 时，使用 EATON MPB2-TP 可以即插即用地连接到现有的 MPI 网络上，无需修改 PLC 端的任何程序。这大大降低了系统改造的风险和成本。

楼宇自动化和能源管理：在复杂的楼宇和配电系统中，可能存在 EATON 的断路器和保护设备，以及 Siemens 的暖通空调（HVAC）控制器。MPB2-TP 在 HMI 上实现统一监控（Unified Monitoring），将分散在不同总线上的数据集中显示，提高了运维效率。

多品牌设备的互联互通：在任何需要串行通信的场合，如果涉及 Modbus RTU、SUCONET 以及 MPI 中的任意或多种协议，EATON MPB2-TP 都是一个功能强大且**具备成本效益（Cost-Effective）**的通信解决方案。

相关产品

MPB2-TP 是 EATON HMI 平台的高级串行通信模块，与其相关联的产品主要包括：

MPB1-TP：MPB2-TP 的基础版本，功能相似，但不包含 Siemens MPI 协议的驱动支持。通常用于不需要连接 MPI 网络的场合。

COM-DP：EATON HMI 平台使用的**PROFIBUS-DP 接口模块**。用于 HMI 连接 PROFIBUS 现场总线。

COM-NET：EATON HMI 平台使用的以太网通信模块，支持 Ethernet/IP、Modbus TCP 等协议，是当代高速网络通信的首选。

XV-400 系列：EATON HMI MICRO PANEL 主机系列，是 MPB2-TP 的主要安装载体，提供了扩展槽位。

PS3 系列 PLC：EATON Moeller 自家 PLC，通常使用 SUCONET 协议，可通过 MPB2-TP 连接 HMI。

621-133：EATON MPI 电缆连接器。虽然 MPB2-TP 提供了 MPI 协议支持，但正确的 MPI 电缆和连接器**（如 EATON 或 Siemens 兼容型号）**对于物理连接至关重要。

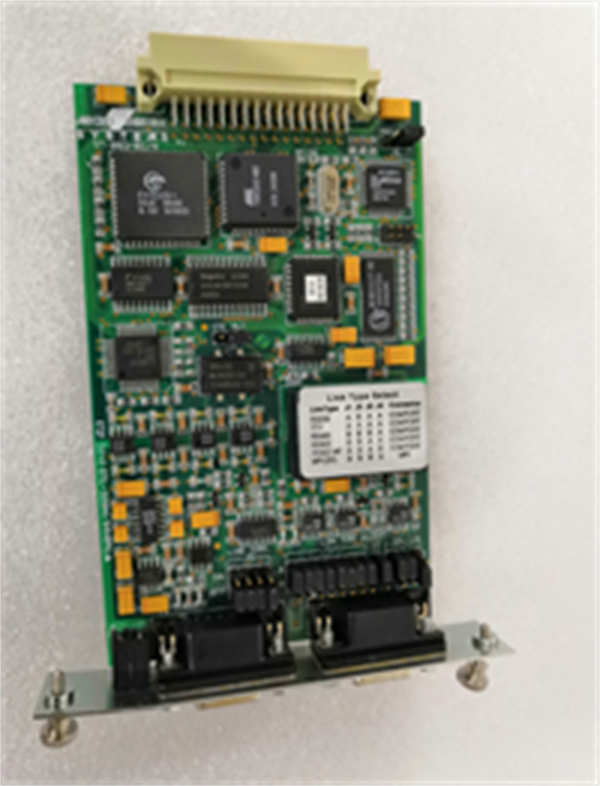

MPB2-TP EATON

安装与维护

安装前准备：安装 EATON MPB2-TP 之前，必须关闭 HMI 的主电源并断开所有连接。MPB2-TP 是一款内部扩展卡，需要拆开 HMI 后面板，插入到指定的 PCI 或 MPB 扩展槽中。安装时要小心操作，确保模块插接到位且接触良好。如果连接的是 MPI 网络，需要特别注意 **RS-485 总线的接线（A 和 B）**不能反接，并且确保 **MPI 网络上的终端电阻（Termination Resistor）**已按要求正确设置，以避免信号反射干扰。

维护建议：EATON MPB2-TP 的维护主要聚焦于配置的正确性和固件的更新。在使用 MPI 协议时，需要通过 HMI 的配置软件 GALILEO 确保 MPB2-TP 中配置的 MPI 地址、波特率等参数与 Siemens PLC 的网络配置完全匹配。一旦出现通信故障，应先通过 HMI 软件检查 EATON MPB2-TP 的状态指示灯（LED Status）和诊断信息（Diagnostic Messages），确认问题是出在物理层（如接线、终端电阻）还是协议层（如 MPI 地址冲突或配置错误）。
