EATON MPB1-TP 多协议通信板卡 – HMI 扩展，专治工业通信兼容顽疾！

描述

EATON MPB1-TP：这款多协议通信扩展板是 EATON (Moeller) HMI 设备的通信“万能钥匙”。它通过串行接口（RS-232/422/485），让 MICRO PANEL 等人机界面能够无缝连接多种品牌 PLC。核心功能：多协议通信、数据隔离、HMI 扩展；接口类型：RS-232、RS-422、RS-485；传输速率：375 kBit/s。

MPB1-TP 产品概述

EATON MPB1-TP，也被称为 COM-MPB1-TP，是 EATON （原 Moeller）为旗下的人机界面（HMI），特别是早期的 MICRO PANEL 或 XV400 系列等工业触摸屏设计的一款多协议通信扩展板。它的定位非常明确：打破 HMI 与不同品牌 PLC 之间的通信壁垒。在复杂的工业现场，设备往往来自不同的制造商，每家都有自己的通信“土话”，而 EATON MPB1-TP 就是那个不可或缺的翻译官。

这款模块通过安装在 HMI 主机内部的扩展槽中，提供了多路串行通信接口（Serial Interfaces），包括 RS-232、RS-422 和 RS-485 等，这几乎覆盖了早期和中期工业通信的所有物理层标准。它之所以被称作“多协议板（Multiple Protocol Board）”，是因为它内置了多个驱动程序（Drivers），不仅支持 EATON 自家的 SUCONET 协议，还兼容业界广泛使用的 Modbus RTU 协议，甚至通过不同的固件版本或配置，能够与 Siemens MPI、Mitsubishi A/F 系列、Omron C/H/K 系列等不同制造商的可编程逻辑控制器（PLC, Programmable Logic Controller）进行通信。有了 MPB1-TP，系统集成商就不需要为了兼容性而更换核心 HMI 设备，只需更换这块扩展板即可，大大延长了现有设备的生命周期并降低了系统升级的成本。

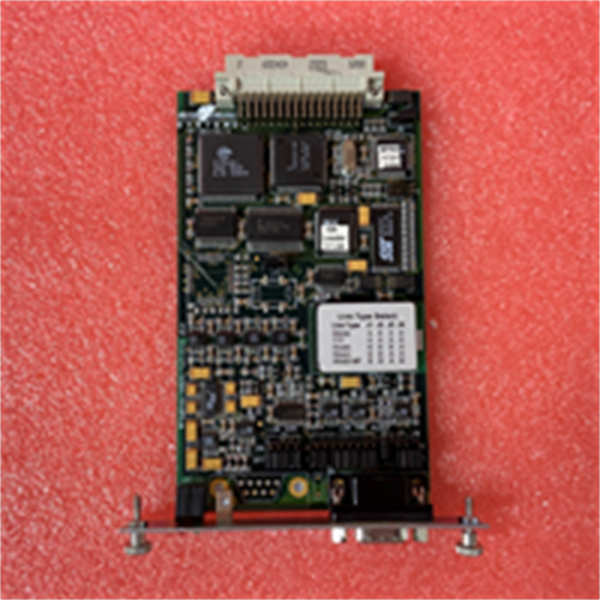

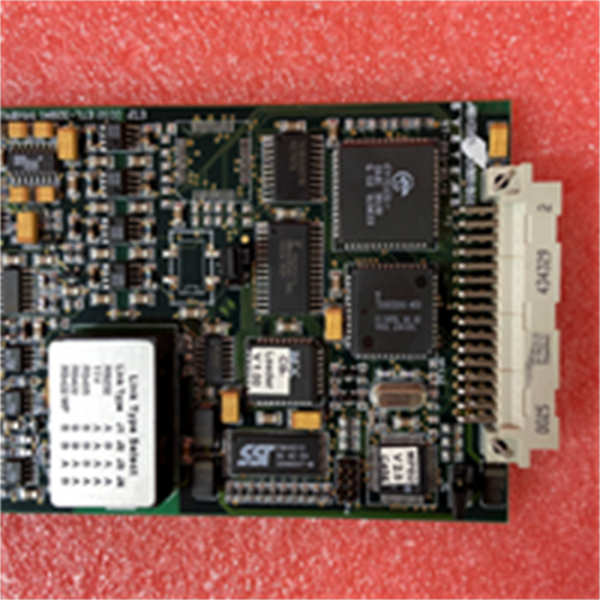

MPB1-TP EATON

MPB1-TP 技术规格

主要特点和优势

老实说，EATON MPB1-TP 这块板子，在如今以太网（Ethernet）横行的年代，可能显得有点“老派”，但它在特殊应用和老旧系统升级中的作用，绝对是不可替代的。它的价值，主要体现在以下几个方面：

全能的串行通信接口：MPB1-TP 一次性提供了 RS-232、RS-422 和 RS-485 三种主要的串行接口。这意味着无论你的 PLC 或其他智能设备用的是点对点（Point-to-Point）的 RS-232，还是工业现场常见的多点总线（Multi-drop Bus） RS-485，EATON MPB1-TP 都能直接接入。这种多接口集成，极大地简化了系统架构（System Architecture）和布线复杂度，避免了使用一堆外部的通信转换器（Communication Converters）。

多协议支持，无缝对接不同品牌：这才是 MPB1-TP 的核心竞争力。它内置的固件（Firmware）支持 EATON 自家的 SUCONET，以及开放式（Open Protocol）的 Modbus RTU。更重要的是，通过特殊的驱动程序，它还能模拟多种第三方 PLC 的通信协议，比如 Siemens MPI 协议。这对于那些需要用 EATON HMI 来监控非 EATON PLC 的老系统来说，简直是救命稻草。它能让你在不改动 PLC 程序的前提下，实现 HMI 的快速替换或升级。

可靠的电气隔离：工业现场的电磁环境（Electromagnetic Environment）是非常恶劣的，共模电压（Common-Mode Voltage）和瞬态干扰（Transient Interference）是通信故障的常见原因。EATON MPB1-TP 带有潜在隔离（Potential Separation）功能，通过光电耦合器（Optocoupler）等技术，将 HMI 的内部电路与外部通信线缆进行了电气隔离（Electrical Isolation）。这大大增强了通信的抗干扰能力（Noise Immunity）和稳定性（Stability），确保数据传输的准确性。

高传输速率和数据处理：MPB1-TP 支持高达 375 kBit/s 的传输速率，在串行通信领域，这已经是相当高的速度了。高速率意味着 HMI 能够更快速地刷新（Refresh）现场数据，操作员的操作反馈也更及时，这对于需要实时监控（Real-Time Monitoring）和快速响应的自动化流程至关重要。

Condensed English Description: The Versatile Communication Bridge for EATON HMIs

The EATON MPB1-TP (or COM-MPB1-TP) is a Multiple Protocol Board designed as an internal communication expansion module for EATON (Moeller) HMI devices, such as the older MICRO PANEL and XV400 series. Its fundamental purpose is to enable the HMI to communicate with a wide array of PLCs using various serial protocols, acting as a crucial communication bridge.

The MPB1-TP features multiple serial interfaces, including RS-232, RS-422, and RS-485, offering flexibility for different physical connection requirements, from point-to-point links to multi-drop networks. Critically, it supports key industrial protocols like Modbus RTU and SUCONET, and can be configured with drivers to emulate protocols from major third-party PLC vendors. This makes the EATON MPB1-TP an invaluable tool for system integrators facing legacy system modernization or integration challenges involving mixed-vendor equipment, significantly reducing integration time and cost. Furthermore, the module includes potential isolation (electrical isolation) on its interfaces, providing robust defense against electromagnetic interference (EMI) and transient voltage spikes, ensuring high data integrity and reliability in demanding industrial environments.

应用领域

EATON MPB1-TP 专攻那些需要用 EATON 触摸屏连接非 EATON 控制器的细分市场，尤其是在设备改造和升级方面，它简直就是“老系统”的救星。

设备制造商（OEM）：OEM 经常需要为他们的设备选择 HMI，但客户可能指定了不同的 PLC 品牌。通过在 HMI 中集成 MPB1-TP，制造商可以用一套标准的 HMI 硬件，通过配置不同的驱动程序，轻松满足客户对 Siemens、Mitsubishi 或其他品牌 PLC 的连接要求，实现了产品系列的通用化（Standardization）。

老旧设备升级和改造：许多工厂车间的老旧设备仍在使用早期的 PLC，它们可能只支持 RS-232 或 RS-485 上的专有（Proprietary）或非标准协议。当需要更换 HMI 时，EATON MPB1-TP 可以完美地替换掉原来 HMI 上的通信卡，在**不改动老 PLC 梯形图（Ladder Logic）的前提下，快速实现新 HMI 的功能，节省了巨大的重新编程（Reprogramming）和停机时间（Downtime）**成本。

分布式控制系统（DCS）数据采集：在一些复杂的工厂，局部机器可能使用 PLC，而中央控制室使用 DCS 或 SCADA。MPB1-TP 可以作为数据采集前端（Data Acquisition Front-end），通过 Modbus RTU 等协议，将 HMI 采集到的本地数据，稳定可靠地传输到更高级别的监控层（Supervisory Layer）。

各种工业机械和楼宇自动化：从包装机械、印刷设备到加热通风与空调（HVAC）系统，只要需要一个操作员面板（Operator Panel）来显示数据、调整参数，而连接的是串行通信的 PLC 或其他智能仪表，EATON MPB1-TP 都是理想的解决方案。

相关产品

MPB1-TP 是 EATON HMI 平台的通信模块，其相关产品主要有以下几种：

MPB2-TP：这是 MPB1-TP 的升级型号，两者功能大致相同，但 MPB2-TP 额外增加了对 Siemens MPI 协议的原生支持，尤其适用于连接 Siemens S7-300/400 系列 PLC 的应用。

COM-DP：EATON HMI 平台使用的PROFIBUS-DP 接口模块。如果 PLC 使用的是 PROFIBUS 现场总线，则需要使用 COM-DP 而非 MPB1-TP。

COM-NET：EATON HMI 平台使用的以太网通信模块。在当代以太网通信成为主流的场合，COM-NET 提供了更高的带宽和更强的组网能力。

XV-400 系列：MPB1-TP 经常配合使用的老一代 EATON 人机界面，这块板子就是为其扩展通信能力而设计的。

XVS-400 系列：EATON HMI/PLC 一体机，部分型号也兼容 MPB1-TP 或 MPB2-TP。

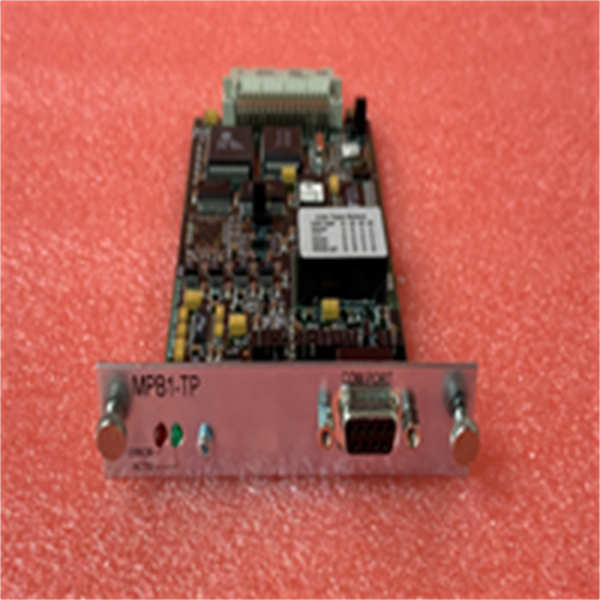

MPB1-TP EATON

安装与维护

安装前准备：在安装 EATON MPB1-TP 之前，务必将 HMI 设备的电源完全切断。MPB1-TP 是一个内部扩展卡，它必须被正确地安装到 HMI 主机（如 MICRO PANEL）内部的指定扩展槽中。安装时需要轻柔但确保连接到位，防止插拔不当损坏接口或板卡上的金手指（Gold Fingers）。安装后，需要通过 EATON HMI 的配置软件 GALILEO 或 XSOFT PLC PRG 来选择 MPB1-TP 作为通信接口，并配置正确的协议驱动程序（如 Modbus RTU 或 SUCONET）和通信参数（波特率、数据位、校验位等），确保与现场 PLC 的参数完全一致。

维护建议：由于 EATON MPB1-TP 是一个固态电子模块，其主要维护工作集中在环境保障和软件配置上。首先，要保证 HMI 设备的工作环境温度在其规定的 0 °C ∼ +55 °C 范围内，过高的温度是电子元件老化的主要杀手。其次，由于 MPB1-TP 支持多种协议驱动，需要定期检查 EATON 官网是否有针对 MPB1-TP 的最新固件（Firmware）或驱动程序更新，以便修复潜在的通信 Bug 或增加对新 PLC 协议的支持。
