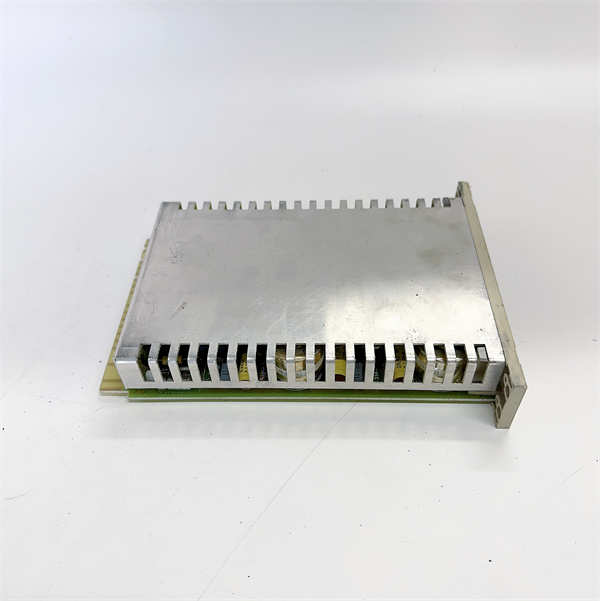

E3ED ABB Profibus DP/PA 接口模块

Description

ABB E3ED控制模块通常指的是ABB用于工业自动化系统的Profibus DP/PA接口模块。作为现场总线技术的重要组成部分，ABB E3ED模块旨在实现控制系统与现场设备之间的高速、可靠数据通信。Profibus DP(Decentralized Periphery)是一种高速现场总线，主要用于控制器和分布式I/O之间的通信，而Profibus PA(Process Automation)则是针对过程自动化应用的扩展，适用于本质安全环境并支持供电与通信在同一根电缆上传输。ABB E3ED模块的核心功能在于提供一个高效的接口，使得ABB的控制系统能够无缝地与符合Profibus DP或PA标准的各种现场设备（如传感器、执行器、变送器等）进行数据交换。通过ABB E3ED模块，用户可以构建灵活、可靠的分布式自动化系统，实现对工业过程的精确监控和控制。

E3ED ABB

技术规格

产品型号:E3ED

制造商:ABB

产品类型:Profibus DP/PA接口模块

支持协议:PROFIBUS DP(EN 50170),PROFIBUS PA(IEC 61158-2)

传输速率(DP):可达12 Mbit/s

传输速率(PA):31.25 kbit/s

接口类型(DP):RS-485

接口类型(PA):IEC 61158-2(2线制)

诊断功能:支持Profibus DP/PA诊断

主要特点和优势

ABB E3ED控制模块作为ABB控制系统与Profibus现场总线之间的关键接口，具备多项显著的特点和优势。其对Profibus DP和PA的双重支持使得ABB E3ED模块能够灵活地连接各种不同类型的现场设备，满足不同工业应用的需求，无论是高速的离散控制还是本质安全的过程测量。高速的Profibus DP通信能力确保了控制器与分布式I/O之间的数据传输效率，从而提高了系统的实时性和响应速度。同时，对Profibus PA的支持使得ABB E3ED模块能够应用于过程自动化领域，连接智能现场仪表并支持供电与通信的集成。

ABB E3ED模块通常集成有全面的诊断功能，能够监控Profibus网络的状态，检测并报告故障，方便用户进行故障排除和维护，提高了系统的可用性。作为ABB自动化产品线的一部分，ABB E3ED模块能够与ABB的其他控制模块和系统无缝集成，构建稳定可靠的自动化解决方案。其易于配置和维护的设计，降低了系统集成和维护的复杂性，提高了工程师的工作效率。通过采用ABB E3ED模块，用户可以构建高效、灵活且可靠的Profibus现场总线网络，实现对工业过程的全面控制和监控。

E3ED ABB

应用领域

ABB E3ED控制模块由于其对Profibus DP/PA的支持，广泛应用于各种工业自动化领域，为控制系统与现场设备之间的数据通信提供可靠的桥梁。其典型的应用领域包括：

工厂自动化:使用Profibus DP连接分布式I/O模块、驱动器、传感器等，实现对生产线、机械设备的集中控制。

过程自动化:使用Profibus PA连接各种智能现场仪表，如压力变送器、温度变送器、流量计、分析仪等，实现对化工、石油天然气、制药等行业的精确过程控制和监控。

混合应用:在需要同时进行高速离散控制和过程变量测量的场合，ABB E3ED模块可以同时支持Profibus DP和PA设备。

升级和改造项目:ABB E3ED模块可以用于将新的控制系统与已有的Profibus现场设备进行集成。

相关产品

与ABB E3ED控制模块相关的产品包括：

ABB AC500系列PLC:E3ED模块可能作为AC500系列PLC的通信模块使用，实现PLC与Profibus网络的连接。

ABB S500 I/O模块:这些分布式I/O模块可以通过Profibus DP与E3ED模块连接，扩展控制系统的输入和输出能力。

Profibus DP/PA现场设备:各种符合Profibus DP/PA标准的传感器、执行器、变送器等，用于与E3ED模块进行数据交换。

Profibus网络组件:例如中继器、集线器、终端电阻等，用于构建和扩展Profibus网络。

ABB Automation Builder编程软件:用于配置和诊断与E3ED模块相关的Profibus网络。

安装前准备：在安装ABB E3ED控制模块之前，请务必参考ABB提供的详细硬件安装手册和系统文档。确保安装环境符合模块的温度、湿度和电磁兼容性要求。准备好符合Profibus标准的电缆和连接器。按照Profibus DP或PA的接线规范进行正确的接线，包括主站连接、从站连接和终端电阻的安装。确保Profibus网络的物理层连接正确无误。

维护建议：为了确保ABB E3ED控制模块的长期稳定运行，建议定期检查模块在安装位置的固定是否牢固，避免松动。保持模块清洁，防止灰尘和污物积聚影响散热和接口性能。定期检查Profibus电缆和连接器是否损坏或老化。遵循ABB自动化系统的维护手册进行定期的系统检查和诊断。使用专业的Profibus诊断工具监控网络状态，及时发现和排除故障。

E3ED ABB

产品保障

ABB对其E3ED控制模块提供标准的质量保证。在规定的保修期内，如果产品在正常使用情况下出现任何制造缺陷或质量问题，用户将享有免费维修或更换的服务。
