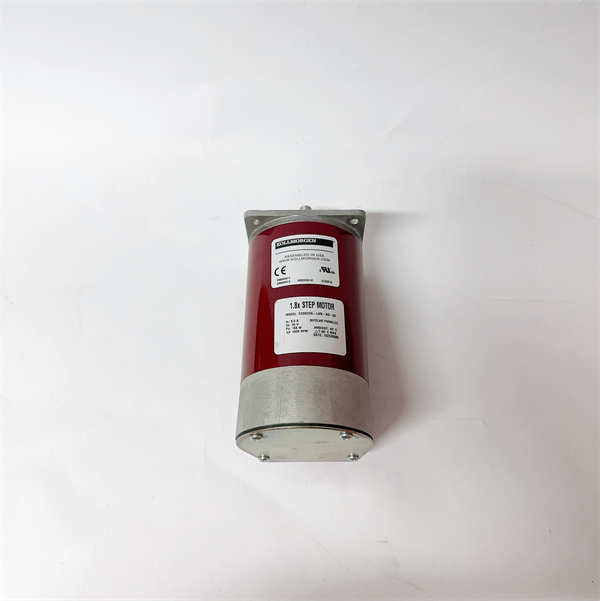

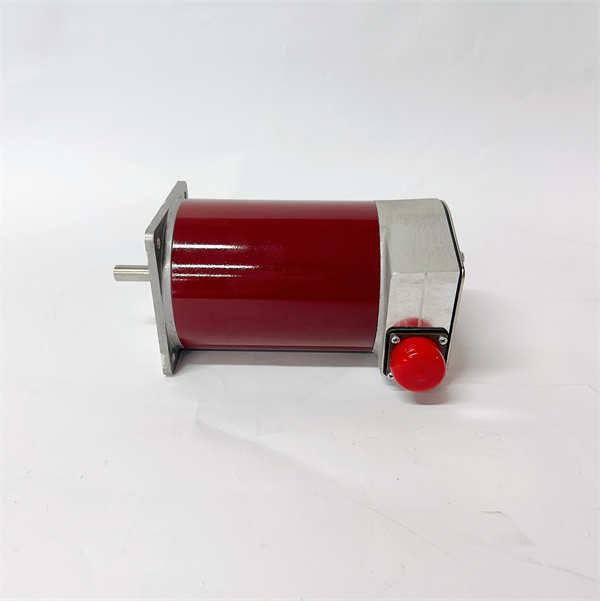

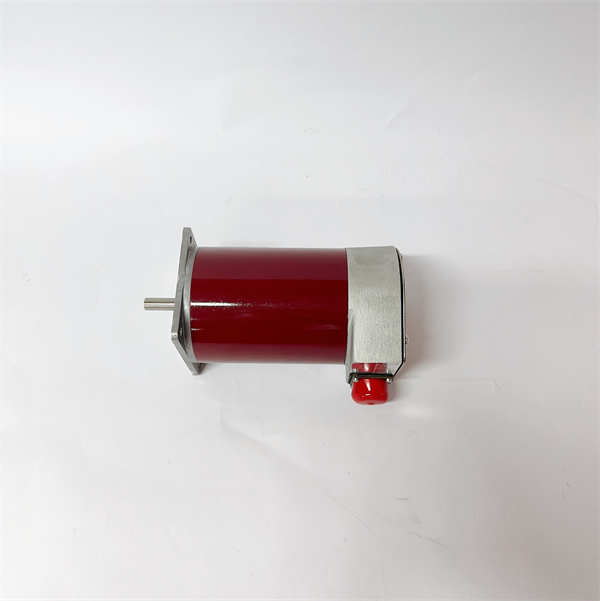

E33NCHA-LNN-NS-00 KOLLMORGEN 步进电机

描述

KOLLMORGEN E33NCHA-LNN-NS-00是一款高性能的步进电机(Stepper Motor)，属于Kollmorgen E系列或POWERMAX II®系列。这款电机专为各种需要精确位置和速度控制的工业应用而设计。它采用了Kollmorgen的增强型定子技术，通常包括SIGMAX®构造，能够提供比传统步进电机更高的转矩和加速率，同时保持高效率和低损耗。

E33NCHA-LNN-NS-00步进电机具有NEMA 34法兰尺寸（约3.38″x 3.38″），提供标准的1.8°步距角（每转200步）。它配备了光滑轴（smooth shaft），并可通过MS系统连接器进行连接，支持四线并联接线。这款电机以其坚固耐用的设计、卓越的性能和精确的运动控制能力，成为自动化、机器人、医疗设备和测试测量等领域的理想选择。

技术规格

产品型号:E33NCHA-LNN-NS-00

制造商:KOLLMORGEN

产品类型:步进电机(Stepper Motor)

系列:E系列/POWERMAX II®系列

框架尺寸:NEMA 34(3.38″x 3.38″法兰)

步距角:1.8°/每转200步

步进精度:±1.5%(典型值，空载)

轴类型:光滑轴(Smooth Shaft)

SIGMAX构造:有(增强型定子技术)

堆栈长度(Stack Length):3堆栈(3 stck.)

绝缘等级:B级(Class B Insulation)

绕组类型:A型绕组(winding type A)

额定电流:8.6 A(并联连接时)

保持转矩(Holding Torque):6.64 Nm(并联连接时)

滞转转矩(Detent Torque):0.45 Nm

转子惯量:1.77 kg·cm²

接线方式:4根引线，并联连接(4 leadwires parallel connection)

连接器:系统MS连接器

最大径向载荷:156 N

最大轴向载荷:801 N

工作温度:通常在0°C至+40°C范围内（取决于具体应用和散热）

重量:约3.8 kg

认证:UL(符合UL标准)

主要特点和优势

KOLLMORGEN E33NCHA-LNN-NS-00步进电机以其卓越的运动控制性能和坚固的工业级设计而备受青睐。其最显著的特点是采用了Kollmorgen独有的SIGMAX®构造和增强型定子技术。这项创新技术通过集中磁通量，显著提高了电机的转矩输出和电流利用率。这意味着在相同的尺寸下，该电机可以提供更高的保持转矩和加速率，使得机器能够设计得更小巧、运行更快。

该电机在保持高效率的同时实现了低损耗，从而降低了运行成本和能耗。它拥有标准的NEMA 34法兰尺寸和1.8°步距角，确保了与现有机械系统的良好兼容性和精确的位置控制能力。其光滑轴设计便于与各种联轴器和传动装置连接。

E33NCHA-LNN-NS-00的坚固结构和Class B绝缘等级确保了其在严苛工业环境中的长期可靠运行。此外，该电机支持多种标准绕组和连接选项，如MS系统连接器和4线并联接线，提供了高度的灵活性，能够适应各种通用运动控制应用的需求。

应用领域

KOLLMORGEN E33NCHA-LNN-NS-00步进电机凭借其高精度、高转矩和可靠性，广泛应用于各种需要精确运动控制的工业自动化和机械设备中。其主要应用领域包括：

工业自动化设备：在自动化装配线、包装机械、印刷设备、纺织机械和电子制造设备中，用于精确控制传送带、机械臂、送料机构和定位系统。

机器人技术：在工业机器人和协作机器人中，用于关节的精确运动控制。

医疗设备：在实验室自动化设备、医疗成像设备、输液泵和诊断仪器中，需要精准、平稳的运动。

测试与测量设备：在自动化测试台、光学检测系统和精密测量仪器中，用于驱动探头、平台或光学元件进行高精度定位。

数控机床(CNC)：在雕刻机、激光切割机、3D打印机和小型加工中心中，实现X-Y-Z轴的精确移动。

半导体设备：在晶圆处理、芯片封装和检测设备中，需要微米级的精确运动。

监控和安全系统：在PTZ（平移/倾斜/缩放）摄像机、安防云台和监测设备中，提供精确的视角定位。

相关产品

与KOLLMORGEN E33NCHA-LNN-NS-00步进电机相关联的产品主要包括Kollmorgen的步进驱动器、控制器以及其他运动控制组件和软件。

Kollmorgen步进驱动器(Stepper Drives)：例如S200系列或P7000系列驱动器，用于为E33NCHA-LNN-NS-00步进电机提供适当的电流和脉冲信号，实现精确的速度和位置控制。

Kollmorgen运动控制器：用于编程和协调多个轴的运动，如Kollmorgen AKD®驱动器或其他多轴控制器。

Kollmorgen电缆和连接器：用于连接步进电机与驱动器之间的电源和信号。

Kollmorgen齿轮箱和减速器：如果应用需要更高的扭矩或更低的速度，可能需要与步进电机配合使用。

Kollmorgen配套软件：用于步进电机驱动器和控制器的组态、编程和诊断，例如Kollmorgen WorkBench。

联轴器、丝杠、同步带轮：将步进电机的旋转运动转换为直线运动或传递到其他机械部件的机械组件。

电源供应器：为步进驱动器提供稳定电源。

安装与维护

安装前准备：

在安装KOLLMORGEN E33NCHA-LNN-NS-00步进电机之前，务必确保相关的机械系统和电源已完全断电，并已采取所有必要的安全措施，以防止电击或机械伤害。请仔细阅读电机随附的安装手册和Kollmorgen步进电机系统文档，了解详细的安装步骤、尺寸要求和环境规范。

机械安装：将电机安装到机械系统的NEMA 34法兰座上，确保所有安装螺钉牢固拧紧，电机轴与负载轴对齐，避免径向或轴向载荷超过允许值。

电气连接：根据Kollmorgen的接线图，正确连接电机的四根引线到步进驱动器。由于是四线并联连接，请确保接线正确，避免短路或开路。使用MS系统连接器连接到驱动器，并确保连接器牢固可靠。

接地：确保电机外壳和驱动器正确接地，以提高安全性和抗干扰能力。

维护建议：

为了确保KOLLMORGEN E33NCHA-LNN-NS-00步进电机的长期稳定运行，建议定期进行以下维护：

目视检查：定期检查电机外观，包括轴、连接器和安装螺钉，确保没有物理损坏、松动或灰尘堆积。

清洁：保持电机表面清洁干燥，避免灰尘、油污或其他污染物进入电机内部。

温度监测：在运行过程中，注意电机是否有异常发热现象。过热可能是负载过重、驱动器设置不当或散热不良的信号。

噪声检查：听取电机运行时的声音，异常噪音可能指示轴承磨损或机械部件故障。

振动分析：定期检查电机的振动水平，异常振动可能表明不对中、不平衡或轴承问题。

驱动器参数检查：定期通过Kollmorgen的配置软件检查步进驱动器的设置，确保与电机参数匹配，并根据需要进行优化。

轴承润滑：根据Kollmorgen的建议（如果有），定期检查并补充轴承润滑脂。

产品保障

KOLLMORGEN对其E33NCHA-LNN-NS-00步进电机提供全面的质量保障，体现了对产品性能和可靠性的坚定承诺。
