E1740A HP VXI时间间隔分析仪模块

Description

HP E1740A现以Agilent或Keysight品牌为人所知，是一款高性能、双插槽C尺寸的VXI(VME eXtensions for Instrumentation)时间间隔分析仪模块。作为E1725x系列时间间隔分析仪系统的核心，HP E1740A为各种严苛的定时测量应用提供了卓越的分辨率和速度。HP E1740A在捕获高分辨率时序数据方面表现出色，非常适合用于抖动特性分析、电信信号分析、数字设计验证以及数据存储设备测试。其先进的触发功能和广泛的测量模式允许对数据采集进行精确控制，使工程师和技术人员能够深入了解其设备和系统的时序特性。HP E1740A的基于消息的架构和SCPI(Standard Commands for Programmable Instruments)兼容性简化了其在自动化测试系统中的集成，使用户能够配置定制的测量解决方案或利用高精度时序分析增强现有设置。

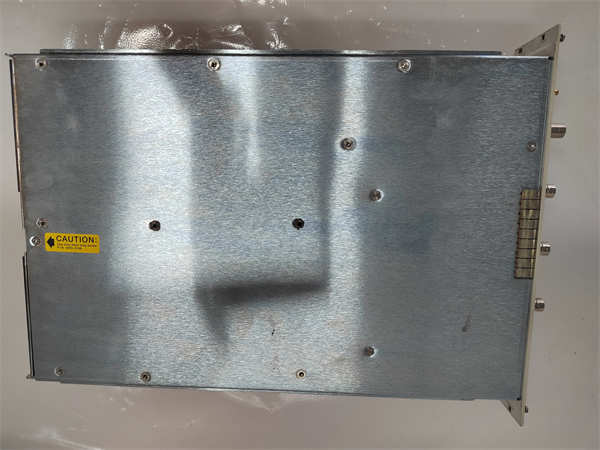

E1740A HP

技术规格

产品型号:E1740A

制造商:HP(后更名为Agilent,Keysight)

产品类型:VXI时间间隔分析仪模块

尺寸:C尺寸，双槽位

单次触发时间分辨率:50 ps LSD(最低有效位)

最大测量速率:高达80百万次测量/秒

频率范围(扩展):可达150 MHz

存储器大小:512 K数据点

触发模式:边沿、窗口、间隔等多种高级触发模式

接口:VXIbus(消息型),TTL触发总线,ECL触发总线

编程语言:SCPI

工作温度:0°C至55°C

存储温度:-40°C至+70°C

主要特点和优势

HP E1740A VXI时间间隔分析仪模块集高性能、灵活性和易于集成于一体，使其成为各种对时序要求严苛的应用的宝贵工具。

高分辨率时序测量：HP E1740A提供卓越的50 ps单次触发分辨率，能够精确表征即使是最小的时序变化和抖动。

高测量吞吐量：高达每秒8000万次的测量速率使得HP E1740A能够快速采集大量数据，显著缩短了高产量应用中的测试时间。

多功能测量能力：除了基本的时间间隔测量外，HP E1740A还支持全面的时序参数，包括频率、周期、脉冲宽度、占空比和相位，从而提供对信号时序的全面视图。

广泛的触发和启动功能：HP E1740A具有先进的启动功能和多种触发模式，允许用户精确定义采集测量的条件，确保捕获感兴趣的事件。

SCPI兼容性：由于符合SCPI标准，HP E1740A可以使用标准的仪器控制语言轻松编程，简化了与现有测试系统的集成并减少了软件开发工作量。

大容量板载存储器：512K数据点的存储器允许捕获长时间的时序事件序列，有助于对信号在较长时间内的行为进行深入分析。

与VXIbus系统的集成：作为VXI模块，HP E1740A可以与其他VXI仪器和控制器无缝集成，从而构建强大且模块化的测试和测量解决方案。

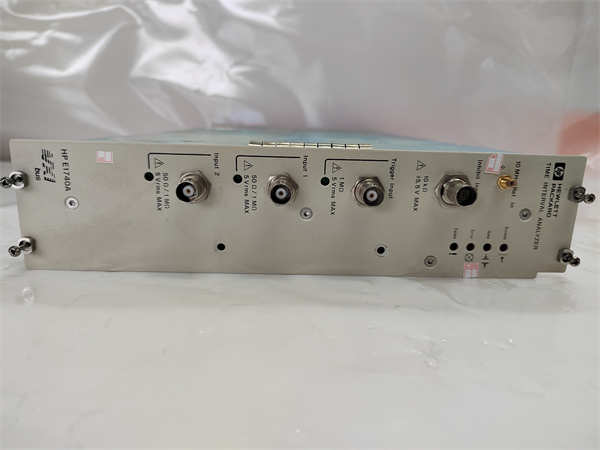

E1740A HP

应用领域

HP E1740A VXI时间间隔分析仪模块的高性能和多功能性使其在各种需要精确时序表征的行业和应用中不可或缺：

抖动特性分析：对于表征通信系统、数字电路和数据存储设备中的时钟和数据信号的时序稳定性至关重要。

电信测试：用于评估SONET/SDH和其他电信标准中网络元件和信号的时序精度和同步。

数字设计验证：帮助工程师验证高速数字电路和系统的时序裕量并识别潜在的时序相关问题。

数据存储测试：对于分析磁盘驱动器和其他存储介质的读/写时序和性能至关重要。

雷达和监视系统：用于脉冲信号的定时和同步以及事件定时分析。

VCO/PLL特性分析：能够精确测量压控振荡器和锁相环的频率和相位稳定性。

时钟分配分析：验证复杂电子系统中时钟信号的精度和偏移。

高速机械应用：分析高速机械和运动控制系统中事件的时序。

相关产品

HP E1725A/B/C时间间隔分析仪系统：将HP E1740A模块与控制器和软件集成在一起的台式仪器，可提供完整的时序分析解决方案。

HP E1741A数据存储测试分析软件：专门用于分析数据存储设备，扩展了HP E1740A的功能。

HP E1747A时序模式分析软件：与HP E1740A和E1741A一起使用时，提供用于分析与模式相关的时序效应的高级工具。

HP E1406A VXI GPIB命令模块：VXI系统的Slot 0控制器，可用于与HP E1740A连接。

HP E8400系列VXI机箱：为安装HP E1740A和其他VXI模块提供必要的机箱和电源。

NI-VISA或Keysight IO Libraries：用于从PC与HP E1740A通信和控制的软件工具。

安装前准备：在安装HP E1740A VXI时间间隔分析仪模块之前，请仔细查阅相关的HP/Agilent/Keysight VXI系统手册和E1740A模块用户指南，确保安装环境符合技术规格。检查模块是否有运输过程中造成的物理损坏。在安装前确保VXI机箱已断电。按照系统手册的说明，将HP E1740A模块正确插入机箱内指定的C尺寸双插槽VXI插槽中。使用机箱提供的锁定机构固定模块。根据您的应用需求，连接任何必要的触发或同步电缆。

维护建议：为确保HP E1740A VXI时间间隔分析仪模块长期稳定可靠运行，建议定期进行维护。定期检查模块在VXI机箱内的连接是否牢固，并清除任何灰尘或碎屑。保持测试系统外壳内的良好通风，以防止过热。定期检查所有外部电缆是否损坏或磨损。建议按照VXI系统维护手册中的说明，定期执行系统功能测试和诊断。如果检测到HP E1740A模块出现任何异常或故障，应由合格人员进行更换。在执行任何维护程序之前，务必断开VXI系统的电源，以确保人身安全。

E1740A HP

产品保障

作为领先的测试和测量解决方案供应商，Keysight Technologies（原HP/Agilent的电子测量业务）对其产品和服务秉承严格的质量标准。HP E1740A VXI时间间隔分析仪模块在出厂前经过全面的测试和质量控制，以确保可靠的性能。我们提供全面的产品保修，在保修期内，因制造缺陷导致的任何故障将免费维修或更换。
