E1406A HP GPIB 命令模块

Description

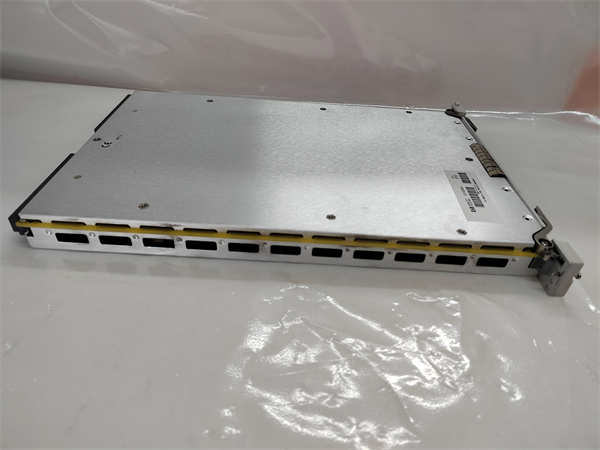

HP E1406A，也常以Agilent E1406A或Keysight E1406A的名称出现，是一款C尺寸、单槽位的VXI(VME eXtensions for Instrumentation)GPIB命令模块。作为VXIbus系统的Slot 0控制器和资源管理器，HP E1406A为构建和管理基于VXI技术的自动化测试和测量系统提供了核心功能。HP E1406A能够充当VMEbus系统控制器，并提供GPIB(IEEE-488)到VXIbus的接口，从而实现与各种符合VXI标准的模块进行透明通信，无论这些模块是否来自同一制造商。HP E1406A内置闪存，可用于下载仪器驱动程序，使得用户能够使用高级SCPI(Standard Commands for Programmable Instruments)编程语言来控制VXI设备，即使是那些基于寄存器的仪器也能像基于消息的仪器一样易于编程。此外，HP E1406A还包含一个MXIbus资源管理器，用于支持VXIbus扩展，从而在多机箱系统中也能维持高吞吐量性能。其灵活的触发和时钟接口允许用户将VXI背板的10 MHz时钟同步到外部TTL信号，进一步增强了系统的同步能力。

E1406A HP

技术规格

产品型号:E1406A

制造商:HP(后更名为Agilent,Keysight)

产品类型:VXI GPIB命令模块(Slot 0控制器/资源管理器)

尺寸:C尺寸，单槽位

接口:GPIB(IEEE-488),RS-232

VXI总线:Local Bus A,TTL Trigger Bus,ECL Trigger Bus

内存:最高2 MB RAM(可选),1.25 MB或1.75 MB Flash ROM(取决于配置)

MXIbus支持:内置MXIbus资源管理器

时钟同步:可同步VXI背板10 MHz时钟至外部TTL信号

编程语言:支持SCPI

VXI设备类型:消息型指挥器

电源需求:由VXIbus背板供电

工作温度:0°C至55°C

存储温度:-40°C至+70°C

主要特点和优势

HP E1406A VXI GPIB命令模块是构建高性能、灵活的VXI测试和测量系统的关键组件，其诸多特点和优势使其在工业和科研领域得到广泛应用。

全面的Slot 0功能：HP E1406A提供VXIbus系统的Slot 0控制和资源管理功能，是VXI系统的核心控制器，负责仲裁总线访问和管理系统资源。

强大的GPIB-to-VXIbus接口：HP E1406A充当GPIB(IEEE-488)到VXIbus的桥梁，使得用户可以通过标准的GPIB接口控制和访问VXI模块，简化了系统集成和编程。

灵活的编程能力：通过内置的闪存，HP E1406A支持下载仪器驱动程序，并允许用户使用SCPI这种高级编程语言来控制各种VXI仪器，即使是基于寄存器的设备也能方便地进行编程。

高吞吐量性能：集成的MXIbus资源管理器支持VXIbus扩展，即使在多个机箱组成的复杂系统中，HP E1406A也能确保高速的数据传输和控制性能。

精确的时钟和触发同步：HP E1406A具备灵活的触发和时钟接口，能够将VXI背板的时钟与外部TTL信号同步，实现精确的跨模块同步触发和数据采集。

广泛的兼容性：HP E1406A可以与来自不同制造商的符合VXI标准的基于消息的模块无缝通信，提供了高度的系统集成灵活性。

E1406A HP

应用领域

HP E1406A VXI GPIB命令模块因其强大的控制和通信能力，广泛应用于各种需要高性能和灵活性的自动化测试和测量领域：

自动测试设备(ATE)：用于构建各种电子产品的生产线测试系统，例如电路板测试、功能测试等。

数据采集系统：用于采集来自各种传感器和仪器的信号，进行数据分析和处理。

科研实验：应用于物理、化学、电子工程等领域的科学研究，控制实验仪器和采集实验数据。

航空航天测试：用于测试航空电子设备、传感器和控制系统。

汽车电子测试：用于测试汽车电子控制单元(ECU)和其他车载电子设备。

相关产品

HP E1400系列VXI模块：与HP E1406A配合使用，构成各种测试和测量功能，例如数字万用表(E1410B)，函数发生器(E1441A)，示波器(E1420A/B)等。

HP E8400系列VXI机箱：用于安装HP E1406A和其他VXI模块，提供电源和背板互连。

HP 82357B GPIB-to-USB接口：用于将运行测试软件的PC连接到装有HP E1406A的VXI系统。

NI-VISA(National Instruments Virtual Instrument Software Architecture)：常用的仪器控制软件，可用于与HP E1406A和VXI模块进行通信。

Keysight VEE(Visual Engineering Environment)：一种图形化编程语言，常用于控制和自动化测试与测量仪器，包括HP E1406A和VXI模块。

安装前准备：在安装HP E1406A VXI GPIB命令模块之前，请务必参考相关的HP/Agilent/Keysight VXI系统手册和E1406A模块说明书，确保安装环境符合模块的技术规格要求。检查模块外观是否完好，确认没有运输损坏。确保VXI机箱已断电，并按照系统手册的指导，将HP E1406A模块正确插入到机箱的Slot 0插槽中。连接GPIB电缆和可能的RS-232电缆。

维护建议：为了确保HP E1406A VXI GPIB命令模块长期稳定可靠地运行，建议定期进行维护。定期检查模块在机箱中的连接是否松动，是否有灰尘或污垢堆积，并及时清理。保持VXI机箱内部通风良好，避免模块过热。定期检查GPIB和RS-232电缆的连接是否可靠，是否有老化或损坏的迹象。建议按照VXI系统的维护手册进行定期的系统功能测试和诊断检查。如果发现模块出现任何异常或故障，应及时进行更换，并由专业人员进行处理。在进行任何维护操作之前，务必断开VXI系统的电源，确保人员安全。

E1406A HP

产品保障

作为全球领先的测试和测量设备供应商，Keysight Technologies(原HP/Agilent的电子测量部门)对其产品的质量和服务有着严格的标准，HP E1406A VXI GPIB命令模块在出厂前经过全面的测试和质量控制，确保其性能稳定可靠。我们承诺为用户提供全面的产品质量保证，质保期内，凡属于产品自身质量问题导致的故障，我们将提供免费维修或更换服务。
