DeltaV 1C31222G01 DO模块 – S-Series系统核心输出

描述

EMERSON DeltaV 1C31222G01 是一款高性能的数字量输出 (DO) 模块，通常属于 S-Series 或 M-Series I/O，提供 16 个高侧驱动通道。它设计用于驱动 24VDC 供电的现场执行机构，如电磁阀、接触器线圈、指示灯等。模块支持热插拔，具备完善的故障诊断和保护功能（如短路保护）。供电电压：24VDC，通道数量：16点，输出类型：高侧驱动。1C31222G01 是 DeltaV 系统中实现快速、安全和可靠控制输出的关键执行单元。

1C31222G01 产品概述

EMERSON 1C31222G01 数字量输出模块在 DeltaV 分布式控制系统 (DCS) 中扮演着执行控制指令的核心角色。它接收来自 DeltaV 控制器的数字控制信号，并将其转化为实际的电气信号，去驱动现场的各种离散执行机构。与数字量输入模块不同，输出模块的设计需要考虑负载驱动能力、短路保护以及快速动作等关键因素。

1C31222G01 模块通常提供 16 个独立的输出通道，采用高侧驱动 (High-Side Switching) 的方式，即输出端接负载，负载另一端直接接地。这种驱动方式在工业应用中非常常见，且易于实现故障诊断。更关键的是，1C31222G01 的每个通道都具备一定的电流输出能力，能够直接驱动标准的工业电磁阀或继电器线圈，无需额外的中间继电器。

这款模块不仅关注驱动能力，更注重系统安全性。它内置了针对短路 (Short Circuit)、过载 (Overload) 和断线 (Open Circuit) 的诊断和保护功能。一旦模块检测到输出线路出现故障，它会立即切断该通道的输出，并向控制器报告故障状态。与 DeltaV 所有关键 I/O 一样，1C31222G01 支持在线热插拔 (Hot Swapping)，极大地简化了系统维护工作，保障了系统在故障发生时仍能保持最高等级的持续运行能力 (Continuous Operation Capability)。

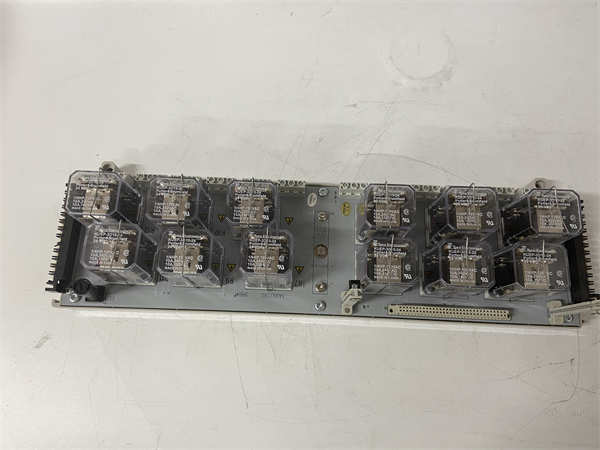

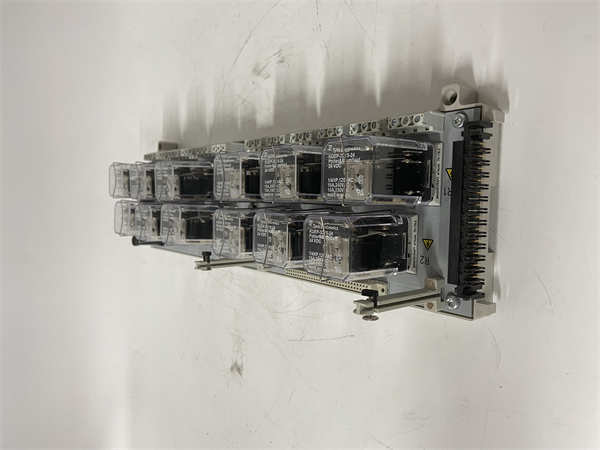

1C31222G01 EMERSON

1C31222G01 技术规格

主要特点和优势

内置保护与高诊断能力：

传统的 DO 模块，如果输出端短路，可能导致模块甚至整个 I/O 载体损坏。而 1C31222G01 的每个通道都集成了智能保护电路。它能在毫秒级内检测到短路或过载，并迅速切断故障输出，只影响该通道而不影响其他 15 个通道或整个系统。更重要的是，它能将精确的故障信息（是短路还是断线）反馈给 DeltaV 控制器，这让工程师能够远程、准确地定位现场故障，极大地提升了系统的故障定位效率 (Fault Isolation Efficiency)。

高侧驱动的优势：

1C31222G01 采用的高侧驱动方式，在 DeltaV 系统中非常灵活。它意味着输出设备（如电磁阀）的一端接模块输出，另一端直接接到地线，简化了现场的公共线布线。而且，这种方式与许多现场执行器和安全联锁设备兼容性更好。这种设计细节，体现了 DeltaV 在工程设计上的易用性 (Usability) 和兼容性考量。

热插拔与模块化设计：

和它的 DI 兄弟一样，1C31222G01 是一款真正的热插拔模块。这意味着在执行故障排除或例行更换时，无需进行任何停机操作，直接拔出即可更换。这种设计对于石油、化工、电力等连续生产的流程工业来说，是保障系统高可用性 (High Availability) 的关键技术。这不仅节约了时间，更重要的是避免了停机带来的巨大经济损失。

Core Features and Performance Highlights (English Content)

The EMERSON DeltaV 1C31222G01 Digital Output (DO) Module is a high-performance output device crucial for process control execution within the S-Series and M-Series architectures. Its defining features are its High-Side Switching capability and robust Integrated Protection Circuitry. Each of the 16 channels can reliably drive industrial loads, such as solenoids and contactors, typically handling currents up to 0.5A at 24 VDC.

Crucially, the 1C31222G01 incorporates sophisticated short-circuit and overload protection, isolating faults to a single channel without impacting system operation. This integrated diagnostic capability detects and reports issues like wire breaks or shorts directly to the DeltaV controller, significantly enhancing fault tolerance and reducing Mean Time To Repair (MTTR). Being a core DeltaV I/O component, it fully supports Hot Swapping, allowing maintenance personnel to replace the module online without any interruption to the running process. This combination of reliable power output, intelligent diagnostics, and seamless maintenance makes the 1C31222G01 an indispensable element for achieving precision and safety in critical industrial control loops.

应用领域

1C31222G01 的应用领域主要集中在需要 DCS 系统精确驱动现场执行器的所有流程工业场景。

流程控制与执行： 在炼油厂、化工厂，1C31222G01 用于驱动各种气动和电动阀门的电磁阀（Solenoids），实现流量、压力、温度等控制回路的最终控制动作。

安全联锁与保护： 在紧急停车系统 (ESD) 或基本过程控制系统 (BPCS) 的联锁保护中，1C31222G01 负责输出跳闸指令，快速切断关键设备的电源或关闭紧急阀门。其内置的诊断功能确保了输出通道本身的可靠性，避免因模块故障而导致的漏动 (Failure to Actuate) 风险。

顺序控制与批量生产： 在制药和食品饮料行业的批次控制中，1C31222G01 用于控制各种进料、混合和排料阀门的开关，以及搅拌器和泵的启停，确保生产过程的精确顺序执行。

状态指示与报警： 驱动现场的指示灯、蜂鸣器和声光报警器，将控制器的状态和报警信息实时反馈给现场操作人员。

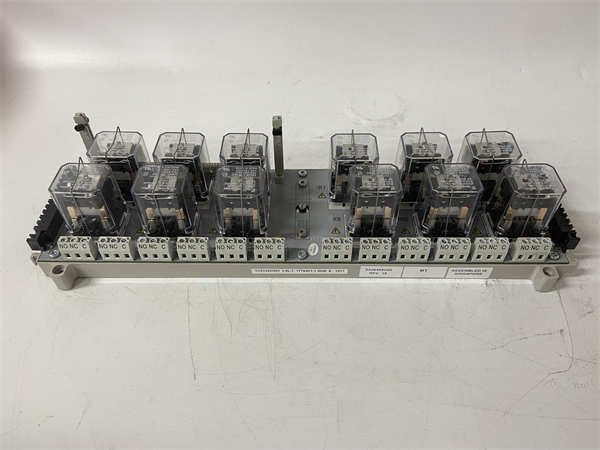

1C31222G01 EMERSON

相关产品

1C31222G01 与 EMERSON DeltaV 系统中的其他 I/O 和控制器模块紧密配合：

KJ3204X1-BA1 (Terminal Block): 与 1C31222G01 模块配套使用的终端块，用于现场电磁阀、继电器等的接线。

1C31194G01 (Controller): DeltaV S-Series 或 M-Series 控制器模块，是向 1C31222G01 发送控制指令的核心大脑。

1C31219G01 (DI Module): 数字量输入模块，与 1C31222G01 构成一对，一个采集现场信号，一个执行控制动作。

1C31224G01 (AI Module): 模拟量输入模块，采集过程变量，为 1C31222G01 驱动的执行机构提供控制依据。

VE4003S2B1 (I/O Carrier): I/O 模块的载体/基座，1C31222G01 模块安装于其上，通过它与控制器通信。

安装与维护

安装前准备：安装 1C31222G01 模块前，必须确保所有现场接线已按照规范连接到配套的终端块上，且负载的供电电压为 24VDC。特别是要确认负载（如电磁阀线圈）的电流不超过模块的单通道最大输出电流，防止过载运行。由于 1C31222G01 支持热插拔，在更换故障模块时，虽然不需要系统停机，但务必在更换前在 DeltaV 工程站上对模块进行下线 (Decommissioning) 操作，遵循正确的维护流程。

维护建议：对于 1C31222G01 模块，主要的维护工作集中在诊断状态的监控。应定期通过 DeltaV 系统的报警和事件日志，以及模块上的状态指示灯（Status LED），检查是否有短路、过载或断线等故障报告。虽然模块有内置保护，但如果某个通道频繁报告短路或过载，则应立即检查现场负载和布线。
