DEIF SCM4.1 | 发电机同步控制模块 | 可靠性验证与并网安全方案

描述

关键技术规格

• 产品型号: SCM4.1
• 制造商: DEIF A/S
• 内部料号: 2044230020D（Rev D0）、2044230022A（Rev A2）
• 所属系统: DEIF AGC-4 / AGC-5 / Standalone 同期控制系统
• 模块类型: 发电机自动同期控制单元
• 测量输入:
  • 发电机侧：3 相电压（0–690 VAC）
  • 系统侧（母线/电网）：3 相电压（0–690 VAC）
• 同期参数检测范围:
  • 电压差：±20% 可调
  • 频率差：±0.5 Hz 可调
  • 相位差：±20° 可调
  • 滑差闭锁：0.01–0.5 Hz/s
• 输出信号:
  • 合闸脉冲（继电器触点，5 A @ 250 VAC）
  • 同期允许/禁止状态（数字量输出）
  • 报警继电器（失压、PT断线、超限等）
• 操作模式: 自动同期、手动同期（带滑差指示灯）
• 通信接口: RS-485（Modbus RTU），可选 CAN（用于多机协调）
• 工作温度: -20°C 至 +70°C
• 认证标准: IEC 60255, CE, IEC 61000-6-2/4

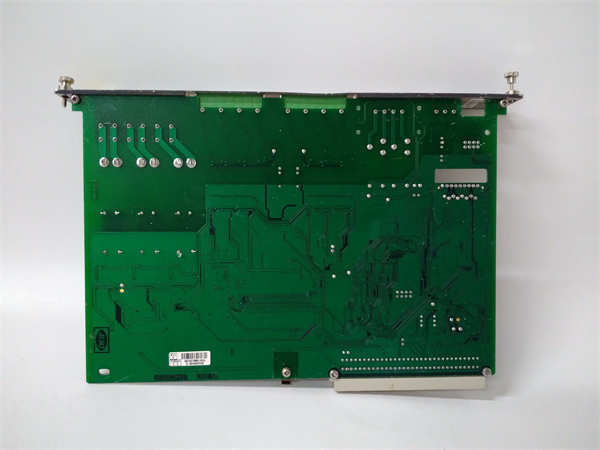

SCM4.1 2044230022A 2044230020D DEIF

功能定位与应用场景分析

SCM4.1 是 DEIF 针对中小型发电机组设计的专用自动同期控制模块，主要用于解决发电机在并网过程中因电压、频率或相位不匹配导致的机械冲击、电流涌流甚至设备损坏问题。它通过高精度 DSP 实时计算两侧电气量的动态差值，并在预设“同期窗口”内精准发出合闸指令，实现“零冲击”并网，是船舶电站、备用电源、热电联产及微电网项目中保障设备寿命与电网稳定的关键组件。

典型应用场景包括：

• 场景一：用于港口备用柴油电站，SCM4.1 控制 1.5 MW 发电机在市电失电后自动启动，并在恢复供电时安全并入主网，避免非同期合闸造成断路器跳闸。
• 场景二：在天然气分布式能源站中，多台机组通过 SCM4.1 实现轮换并网，模块与 AGC-4 主控协同，确保每次合闸均满足严格同期条件。
• 场景三：用于 2005–2015 年间投运的老旧船舶或陆用发电系统维保，SCM4.1（2044230022A）为当前推荐版本，可直接替换早期 Rev D0（2044230020D），组态参数可通过 DEIF ToolKit 迁移，无需更改外部接线。

质量标准与测试流程

我们深知，一次错误的同期操作可能导致发电机轴系扭振、断路器烧毁甚至电网扰动。因此，每一块 SCM4.1 均经过严格的动态同期仿真与保护逻辑验证：

• 外观与清洁：所有模块均进行专业除尘、端子清洁及 PCB 检查，确保无腐蚀、电容无老化、继电器触点无粘连。
• 上机实测：模块被安装到真实 DEIF 同期测试平台，接入两路可编程交流源（如 Chroma 61845），模拟发电机与电网的电压/频率偏差，进行不少于 50 次自动同期循环测试，验证合闸角精度 ≤±2°。
• 功能诊断：我们注入 PT 断线、电压失衡、超滑差等异常工况，确认 SCM4.1 的闭锁逻辑正确触发；同时使用示波器捕结合闸脉冲时序，验证其与相位过零点的一致性。
• 质保承诺：仅通过全部测试的 SCM4.1 方可出库，并提供 12 个月功能性故障质保，涵盖误合闸、拒合闸、同期窗口漂移等问题。

SCM4.1 2044230022A 2044230020D DEIF

兼容性与升级路径

为确保 SCM4.1 在您的发电系统中安全可靠运行，请务必核对以下关键信息：

• 硬件/固件：Rev A2（2044230022A）优化了抗干扰滤波算法，建议用于变频器密集环境；Rev D0（2044230020D）仍适用于常规工况。两者引脚兼容，但定值菜单略有差异。
• 配套组件：必须使用精度 ≥0.5 级的电压互感器（PT），且发电机侧与系统侧 PT 变比需一致；合闸回路需接入模块的常开触点（NO）。
• 替代关系：SCM4.1 是 SCM4.0 的升级版，增加 Modbus 通信和更灵活的定值设置；不可与 SCM3.x 互换。若系统已集成 AGC-5，可考虑使用内置同期功能的 PCM5.1 以简化架构。
