DEIF SCM 4.1 同步/控制模块 – 具备独立 Synchrocheck，

描述

DEIF SCM 4.1：这块同步/测量/控制模块，是 Delomatic 4 系统中处理电气量和高速保护的**“前锋大将”。它直接测量三相电压**（最高 690V AC）和电流，提供 Class 0.5 级的高精度测量，并独立执行同步核对和快速跳闸。测量精度：Class 0.5，模拟量输出：4 路 ±20 mA，输入电压直采：高达 690V AC。

SCM 4.1 产品概述

兄弟们，咱们聊聊 DEIF SCM 4.1。在 DEIF 的 Delomatic 4 (DM-4) 平台里，它绝对是个狠角色。它的全称是同步测量控制模块 (Synchronizing and Control Module)，但在 DM-4 的分布式控制系统 (DCS) 架构中，它的地位更像一个前端数据采集和高速执行单元。简单来说，PCM (Power supply and Control Module) 是大脑，而 SCM 4.1 就是负责眼睛、手臂和快速反射神经。

DEIF SCM 4.1 的核心价值在于它集成了高精度多功能变送器 (Multi-transducer) 的功能。它能直接接入高达 690V AC 的三相发电机或母线电压，并通过电流互感器 (CT) 接收电流信号，实现电压、电流、频率、有功功率、无功功率、功率因数和相角的精准测量。注意，这个测量精度是认证级的 (Class 0.5)！同时，SCM 4.1 模块内部有自己独立的微处理器，专门用来执行高速、本地化的控制和保护功能，例如同步核对 (Synchrocheck)、断路器跳闸以及给调速器 (ESG) 或励磁调节器 (AVR) 发送模拟量控制指令。这让 DEIF SCM 4.1 成为保证发电机组安全、可靠并网和负荷分配的关键所在。

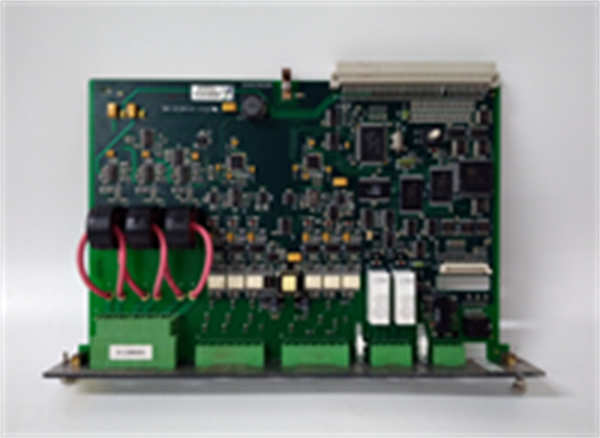

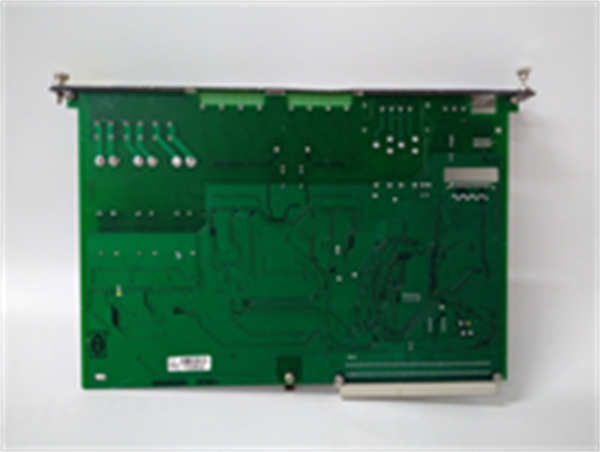

DEIF SCM 4.1

SCM 4.1 技术规格

主要特点和优势

DEIF SCM 4.1 之所以能被业界称为**“高可靠性”的代名词，不是吹出来的，是它在设计上处处留了后手**。

认证级的电气测量与多变送器集成： SCM 4.1 最牛的地方，是它能在一个模块内实现高精度测量，精度达到了电力行业标准 (Class 0.5)。这意味着它不只是个控制模块，它本身就是一个高品质多功能电量变送器。它能直接测量高达 690V 的电压，省去了额外的电压互感器 (VT) 或分压装置。这种高集成度设计，不仅减少了系统接线，降低了硬件成本，更重要的是提升了测量链的可靠性。

独立、快速的保护与控制执行： 在 Delomatic 4 系统的模块化理念下，DEIF SCM 4.1 拥有独立处理能力 (Independent Processing)。它执行的保护功能，例如过流 (Overcurrent)、欠压/过压 (Under/Over-Voltage)、逆功率保护 (Reverse Power Protection) 等，都是快速响应、毫秒级执行的本地逻辑。一旦检测到电气故障，它能立刻驱动数字量输出 (DO) 对发电机断路器进行跳闸，而不需要等待中央控制模块 (PCM) 的指令。这种设计是船级社（如 DNV,LR 等）认证的安全冗余的关键。

精准的模拟量控制输出： SCM 4.1 配备了四路隔离的 ±20 mA 模拟量输出 (AO)。这些输出是控制发电机**“心跳”的关键。它们被用来给电子调速器 (ESG) 发送频率/有功功率设定点**，以及给自动电压调节器 (AVR) 发送电压/无功功率设定点。这种高分辨率的模拟量控制，确保了并网和负载分配过程中的调节是平滑、无级 (Stepless) 的，极大地降低了负载冲击，有效保护了发动机和发电机。它的高速脉冲输入，采样率高达 1.25 MHz，确保了发电机转速 (RPM) 测量的准确性，这对柴油机/燃气机控制来说至关重要。

The DEIF SCM 4.1 Synchronizing and Measuring Module is a pivotal hardware component within the Delomatic 4 (DM-4) distributed power management system. Its core technical superiority stems from its certified measurement accuracy, providing Class 0.5 metering for all crucial electrical parameters including voltage, current, and power. This feature effectively integrates a high-quality multi-transducer function directly into the control loop, streamlining the system architecture.

A significant advantage of the SCM 4.1 is its capacity for autonomous, high-speed protection execution. Equipped with its own dedicated microprocessor, the module can perform critical, time-sensitive protection functions—such as reverse power and overcurrent trips—and issue direct breaker trip commands without latency dependency on the central PCM module. This is fundamental for achieving the necessary redundancy and reaction speed required in high-stakes marine and offshore applications. Furthermore, the inclusion of four isolated ±20 mA analog outputs allows for precise, continuous (PI) control of generator speed governors and voltage regulators, ensuring smooth and dynamic load sharing (Load Sharing) and synchronizing operations, minimizing power system transients (Power System Transients).

应用领域

DEIF SCM 4.1 作为 Delomatic 4 系统的核心 I/O 模块，它主要服务于那些对供电连续性、安全性和测量精度要求极高的场景。

大型船舶和海洋平台： 这是 DEIF SCM 4.1 的主战场。无论是豪华邮轮、大型集装箱船还是海上钻井平台，其发电机管理系统 (PMS) 都需要 DM-4 这种具备高冗余、高抗振性的平台。SCM 4.1 在此用于所有船用发电机的同步、保护以及负荷分配。它提供的高精度测量数据，是功率管理系统 (Power Management System, PMS) 进行负载依赖性启停 (Load-dependent Start/Stop) 和重载控制 (Heavy Consumer Control) 的基础。

燃气/水轮机电站 (Gas/Hydro Power Plants)： 在热电联供 (CHP) 或小型水电站中，发电机组需要稳定地并入公共电网，并根据燃料或水流情况实时调节功率输出。SCM 4.1 凭借其高采样率脉冲输入（用于转速或流量测量）和精准模拟量输出，在燃气/水轮机控制中展现出极高价值，确保同步过程的平滑 (Smooth Synchronizing) 和与电网的精确功率交换。

关键基础设施与数据中心： 虽然 DM-4 系统起源于海洋，但其军工级的可靠性使其成为数据中心、医院和机场等关键备用电源系统的理想选择。DEIF SCM 4.1 在这些地方负责市电故障时发电机组的快速自启动、同步和平稳带载，其内置的保护功能是避免电网崩溃 (Blackout Prevention) 的最后一道防线。

相关产品

SCM 4.1 是 Delomatic 4 机架 (DGU) 内的功能模块，它必须与以下核心模块配合使用才能组成一个完整的发电机控制单元：

PCM 4.x：电源与控制模块 (Power supply and Control Module)。这是 DM-4 系统的主控 CPU 和电源输入接口。例如 PCM 4.1 或 PCM 4.5，它处理复杂的应用逻辑，并通过背板与 SCM 4.1 通信。

IOM 4.x：输入/输出模块 (Input/Output Module)。例如 IOM 4.2，它主要提供额外的数字量和模拟量通用 I/O，作为 SCM 4.1 以外的辅助控制和状态采集的延伸。

SCM 4.2：同步/控制模块。与 SCM 4.1 类似，但通常用于岸电 (Mains)、母线联络断路器 (Tie Breaker) 或轴带发电机 (Shaft Generator) 的同步与控制。

Control Panel (CP)：如 CP-4 系列，是操作员人机接口 (HMI)，用于显示 SCM 4.1 采集的所有测量数据、设置参数和查看报警日志。

AGC 4 或 DM 400：DEIF 新一代的多功能控制器，它们是Delomatic 4 系统的替代方案或升级路径。

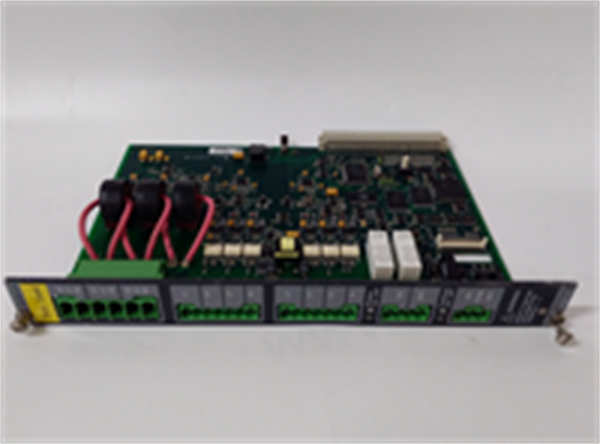

DEIF SCM 4.1

安装与维护

安装前准备：DEIF SCM 4.1 模块属于热插拔范围，但强烈建议在更换或安装前先断开发电机端的测量电压输入。这款模块可以直接承受最高 690V 的电压，必须确保接线端子的电源处于绝对隔离状态，这不是闹着玩的！安装时，SCM 4.1 模块必须被正确地插入到 Delomatic 4 机架 (Rack) 中，并确保其前端的接地盖板已安装好，以保证系统的电磁兼容性 (EMC)。另外，在系统软件配置中，必须将 SCM 4.1 的机架槽位和逻辑地址与物理插槽对应起来，否则 DM-4 系统将无法识别这个SCM 4.1 新模块。

维护建议：由于 SCM 4.1 承担了大量的高速测量和保护任务，它的健康状态至关重要。维护的核心是环境和连接。Delomatic 4 系统通常位于高振动、高湿度的船舶环境中，所以要定期检查模块的紧固螺丝和端子接线，防止因振动导致的接触不良。
