DEIF PCM4.3 | 发电机保护与控制模块 | 可靠性验证与系统集成方案

描述

关键技术规格

• 产品型号: PCM4.3
• 制造商: DEIF A/S
• 内部料号: 2044230080A（Rev A0）、2044230081A（Rev A1）
• 所属系统: DEIF AGC-4 / AGC-5 发电机自动控制系统
• 模块类型: 主控处理与保护单元（CPU + I/O 集成）
• 测量输入: 3 相电压（0–690 VAC）、3 相电流（1/5 A）、母线电压、电网频率
• 控制输出: 4–20 mA AVR 励磁信号、数字量合闸/分闸指令、报警继电器
• 同步功能: 自动同期（Synchrocheck），支持死区/滑差角/相位差判断
• 通信接口: RS-485（Modbus RTU）、CAN 总线（用于多机并联）
• 保护功能: 过压、欠压、过频、欠频、逆功率、不平衡负载等（IEC 60255 兼容）
• 工作温度: -20°C 至 +70°C
• 防护等级: IP20（适用于控制柜内安装）

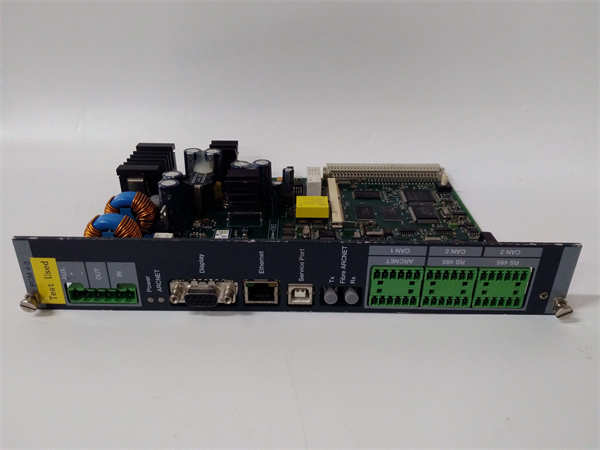

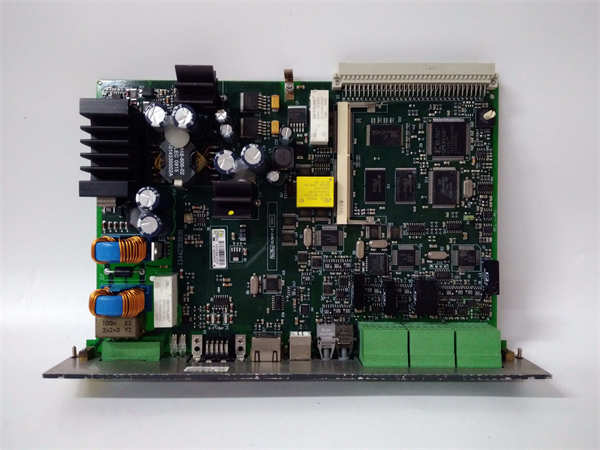

PCM4.3 2044230081A 2044230080A DEIF

功能定位与应用场景分析

PCM4.3 是 DEIF 针对中小型发电机组（柴油机、燃气轮机、水轮机）设计的集成式保护与控制核心模块，主要用于解决单机或并联系统中对电压、频率、功率因数及同步操作的高可靠性自动控制需求。它将传统上分散的 AVR、调速器接口、同期装置和保护继电器功能集成于单一模块，大幅简化系统架构，同时通过实时 DSP 算法确保调节精度与响应速度，是船舶电站、孤岛微网、备用电源及热电联产项目的关键控制节点。

典型应用场景包括：

• 场景一：用于港口备用柴油电站，PCM4.3 控制单台 2 MW 发电机的自动启停、电压建立、并网同期及孤岛运行，保障码头关键负荷不间断供电。
• 场景二：在天然气分布式能源站中，多台 PCM4.3 通过 CAN 总线实现无功/有功负载均衡（ISOCH + LOAD-SHARE 模式），优化机组运行效率。
• 场景三：用于 2008–2018 年间投运的老旧船舶或陆用发电系统维保，PCM4.3（2044230081A）为当前推荐版本，可直接替换早期 Rev A0（2044230080A），组态参数可通过 DEIF ToolKit 迁移。

质量标准与测试流程

我们深知，一个主控模块的失效可能导致整个发电系统失控或非计划停机。因此，每一块 PCM4.3 均经过严苛的功能与动态响应验证：

• 外观与清洁：所有模块均进行专业除尘、端子清洁及 PCB 检查，确保无腐蚀、电容无老化、连接器无机械损伤。
• 上机实测：模块被安装到真实 DEIF AGC-4 测试平台，接入模拟发电机（电压/电流信号发生器）和断路器仿真单元，进行不少于 72 小时的连续运行测试，涵盖自动启动、同期并网、负载阶跃响应、孤岛切换等工况。
• 功能诊断：我们使用 Fluke 6105A 电能校准源注入精确的电压/频率扰动，验证 PCM4.3 的保护动作阈值（如过频 52.0 Hz ±0.1 Hz）与 AVR 调节精度（稳态电压偏差 ≤±0.5%）；同时通过 DEIF ToolKit 软件确认 Modbus 寄存器读写一致性和 CAN 通信稳定性。
• 质保承诺：仅通过全部测试的 PCM4.3 方可出库，并提供 12 个月功能性故障质保，涵盖同期失败、AVR 振荡、保护误动/拒动等问题。

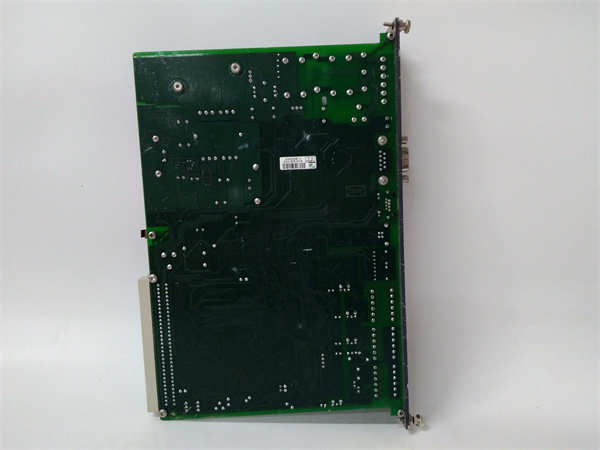

PCM4.3 2044230081A 2044230080A DEIF

兼容性与升级路径

为确保 PCM4.3 在您的发电系统中可靠运行，请务必核对以下关键信息：

• 硬件/固件：Rev A1（2044230081A）包含改进的电源滤波电路和更稳定的 DSP 固件，建议优先选用；若替换 Rev A0（2044230080A），需确认现场电源纹波 <5%。
• 配套组件：必须与 DEIF 标准 I/O 模块（如 IOM4.2）和背板（BP4.0）配合使用；励磁系统需支持 4–20 mA 输入。
• 替代关系：PCM4.3 是 PCM4.2 的升级版，增加 CAN 总线支持和更丰富的保护功能，不可向下兼容；若系统仅需基本 AVR 功能，可评估成本更低的 AVM4.1。
