DCS系统核心：ABB SPDSI22 DO模块，精准控制现场执行器！

描述

ABB SPDSI22：这块数字量输出 (DO) 模块，是DCS系统向现场设备发出控制指令的“铁拳头”。它能将控制器的数字信号，高效、准确地转化为开关量输出，驱动继电器、接触器、指示灯等执行机构。输出通道数：16点，输出电压：DC 24V，电流负载：0.5A/点。具备强大的过载和短路保护。

SPDSI22 产品概述

ABB SPDSI22 数字量输出模块是ABB Symphony Plus分布式控制系统 (DCS) 中不可或缺的执行单元。与负责采集信号的输入模块不同，SPDSI22 的核心使命是将主控制器运算和决策产生的数字指令，安全可靠地“翻译”成现场设备能理解和执行的开关量动作。在工业自动化架构中，它扮演着控制层与执行层之间的“命令传递者”角色，其性能直接决定了控制指令能否精准、及时地到达执行机构，例如启动或停止一台泵、打开或关闭一个电磁阀、发出声光报警信号等。

这块ABB SPDSI22 模块通常提供16个独立的输出通道，旨在满足流程工业中对中等密度控制输出的需求。它的设计继承了ABB一贯的高可靠性标准，集成了完善的通道隔离和保护电路。无论是面对工业现场的感性负载冲击，还是环境的电磁干扰，SPDSI22 都能坚守岗位，保证输出信号的稳定性和一致性。选择ABB SPDSI22，就是选择了为你的控制系统装备一个精准、耐用的“动作执行机构”，是确保整个自动化流程准确无误运行的关键核心部件。这模块用在INFI 90和Symphony Plus平台里，稳定性那是公认的，ABB SPDSI22 这品质，你大可放心。

SPDSI22 技术规格

主要特点和优势

搞工控的都知道，数字量输出最怕的就是“误动作”和“带不动负载”。ABB SPDSI22 之所以是经典，就是因为它在这两方面做得够硬气！

精准控制，响应迅速： ABB SPDSI22 的电路设计保证了控制指令从DCS到现场执行机构的毫秒级响应速度。这在需要快速关闭安全阀、或者对多台电机进行顺序控制 (Sequential Control) 时至关重要。输出的精确性，意味着控制器下达的任何指令都能得到即时、无偏差的执行，杜绝了工业现场最怕的“慢半拍”问题。

强大的负载驱动能力与保护： 虽然它的单点输出电流看起来是0.5A，但重点在于它的集成保护机制。ABB SPDSI22 为每个通道都设计了完善的短路保护 (Short Circuit Protection) 和过载保护 (Overload Protection)。现场如果因为线路故障或执行器损坏导致短路，模块能及时切断输出，保护自身的晶体管或继电器元件不受损害，同时也不会波及整个I/O板卡。这种“自保”能力，大大降低了维护成本，延长了模块的寿命。

工业级高隔离度： 和同系列的输入模块一样，SPDSI22 模块也具备出色的通道间和通道对地电气隔离 (Galvanic Isolation)。输出模块的负载通常是感性的，比如接触器线圈、电磁阀等，它们在断电时会产生巨大的反电动势 (Back-EMF) 干扰。这种高隔离设计有效地阻止了这些干扰通过线路反窜回模块内部电路，确保了模块内部的微处理器 (Microprocessor)和通讯总线 (Communication Bus) 的稳定运行。

高通道密度，维护便捷： 在一个模块上集成16个输出通道，这是一种对控制柜空间和布线效率的优化。再加上其采用的热插拔 (Hot Swap) 设计（在特定系统配置下），允许工程师在不中断整个系统运行的情况下更换有故障的 ABB SPDSI22 模块。这种设计，对于追求极高可用性 (High Availability) 和连续生产的电力、石化企业来说，简直就是“救命稻草”。所以说，SPDSI22 这模块不仅能干活，还非常“省心”。

[English Content: Key Features and Advantages]

The ABB SPDSI22 Digital Output Module is an essential component designed for command execution within the high-reliability framework of the Symphony Plus Distributed Control System (DCS). Its prominence stems from its ability to translate digital control signals into robust, reliable switching actions for field devices such as contactors, solenoids, and indicators.

A crucial feature of the SPDSI22 is its integrated, intelligent protection circuitry. Each of the 16 output channels is equipped with comprehensive short-circuit and overload protection. This self-preserving capability is paramount in industrial settings, where unexpected field wiring faults or load component failures are common. By automatically disconnecting a faulty channel while safeguarding the internal electronics, the module ensures that a localized fault does not compromise the operational integrity of the entire I/O rack or the communication link to the main Control Processor Unit (CPU). Furthermore, the module boasts significant galvanic isolation, effectively suppressing voltage transients and electromagnetic interference (EMI) generated by inductive loads. This high degree of electrical immunity ensures the fidelity and reliability of the control commands. Finally, the SPDSI22 supports high channel density and, where applicable, Hot-Swap functionality, allowing maintenance personnel to quickly replace units without disrupting the continuous operation of the mission-critical process, thus maximizing overall system uptime and process availability.

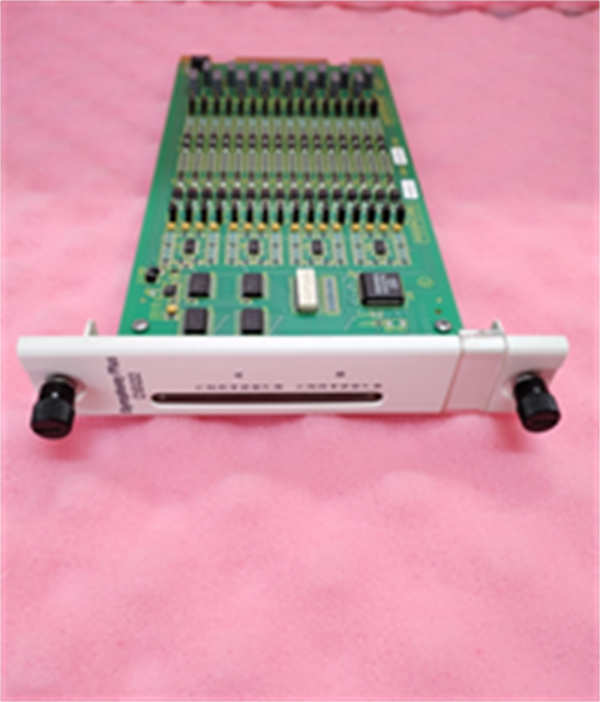

ABB SPDSI22

应用领域

ABB SPDSI22 数字量输出模块的应用场景，几乎涵盖了所有需要通过DCS系统对现场设备进行开关控制的大型流程工业。它就是系统控制意图最终落地的执行端口。

发电厂与能源管理： 在电厂中，无论是火电、气电还是核电站，SPDSI22 负责发出关键的控制指令。例如，启动或停止锅炉给水泵、开启或关闭燃料气阀门、操作厂用电系统的断路器，以及控制各种安全联锁和报警指示灯。其高可靠性和快速响应，是实现机组安全启停和负荷调节的基础。

石油天然气与化工行业： 在炼油厂、石化生产线中，ABB SPDSI22 的任务是驱动复杂的工艺流程。这包括控制各种物料传输泵的启停、精确打开或关闭原料进料阀和循环阀、以及执行紧急停车系统 (ESD System) 中的关键切断指令。在这种高危环境中，SPDSI22 的自我保护和隔离特性，为防止连锁事故、保障人员和设备安全提供了坚实保障。

市政与水处理基础设施： 在大型水厂、污水处理厂和供热管网，SPDSI22 模块被用于控制提升泵、鼓风机、加药泵等关键设备的运行状态，以及控制各种调节阀和电动执行器的开关到位信号。它保证了城市基础设施能够根据水质、水位或热负荷需求进行高效、自动化的调度和运行。总的来说，凡是需要DCS“发号施令”的地方，ABB SPDSI22 都是不可或缺的数字量控制环节。

相关产品

SPDSI22 作为ABB Symphony Plus/INFI 90系列的一部分，通常与其他I/O模块和系统控制器协同工作，共同完成复杂的自动化任务。

SPAD346C3：这是同系列的数字量输入 (DI) 模块，通常与 SPDSI22 成对出现，一个负责信息输入，一个负责命令输出。

SPAS321/SPAS321A：模拟量输入 (AI) 模块，用于采集温度、压力等连续量，是 SPDSI22 执行控制的基础数据来源。

SPAO321/SPAO321B：模拟量输出 (AO) 模块，用于输出调节信号给变送器，与 SPDSI22 共同构成完整的控制回路。

IMFEC12：INFI 90 系统中的I/O接口模块，SPDSI22 必须通过此模块与系统总线通信。

PPF110/PPF110B：电源滤波单元，为包括 SPDSI22 在内的整个I/O机架提供稳定、干净的电源。

PPC907BE：主处理器控制卡，它是产生控制逻辑和向 SPDSI22 发出命令的“大脑”。

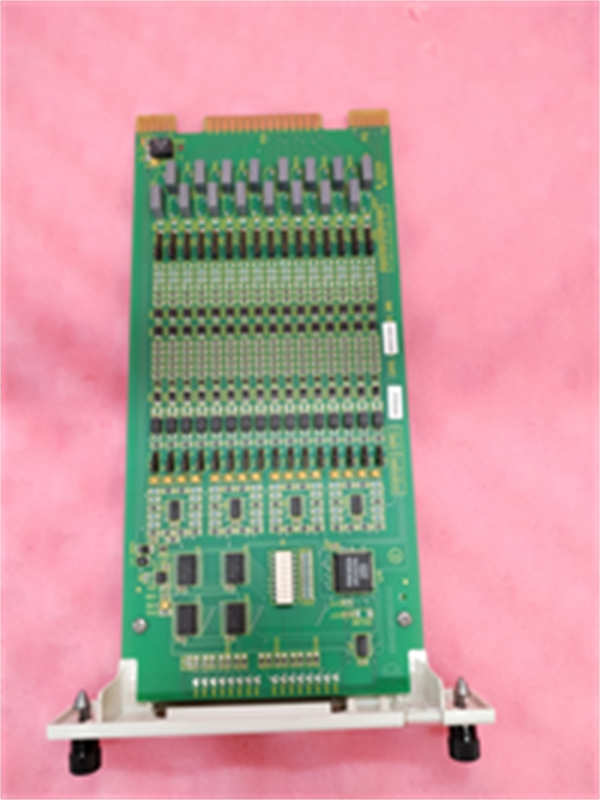

ABB SPDSI22

安装与维护

安装前准备：在安装 SPDSI22 模块之前，必须严格执行“断电”操作，并佩戴防静电腕带，老生常谈但至关重要。仔细检查要插入的插槽是否与 SPDSI22 兼容，并确保底板连接器无灰尘、无氧化。对于输出端子的接线，必须使用正确规格的导线，并确保紧固可靠，防止虚接导致的电弧 (Arcing) 烧损端子。特别要注意负载类型，如果是感性负载，务必在负载两端并联续流二极管 (Flyback Diode) 或RC吸收电路 (Snubber Circuit)，以吸收反电动势，这是保护 SPDSI22 模块输出晶体管的“秘诀”。

维护建议：对于像 SPDSI22 这样直接驱动现场执行机构的模块，日常巡检的重点是检查其输出端的LED状态指示灯。如果发现指示灯常亮而现场设备未动作，或者指示灯异常闪烁，可能意味着该通道的熔断器 (Fuse) 或内部保护电路被触发。维护时应定期清洁控制柜，确保模块周围没有过多积灰影响散热，因为温度过高是导致半导体器件提前老化的主要原因。
