描述
DANAHER S21260-SRS:这块高性能紧凑型无刷伺服驱动器,是Kollmorgen S200系列里的“扛把子”!它能精准控制无刷伺服电机,实现快速、准确的运动,是工业自动化的“得力干将”。额定供电电压:0-264 VAC;额定输出电流:6A/12A (RMS);峰值输出电流:18A/30A。它还内置SynqNet接口并支持SFD智能反馈,大大简化了调试。别瞅了,原厂正品,售后无忧,咱家就是你搞定精密运动控制的靠山,没毛病!
DANAHER S21260-SRS 产品概述
DANAHER S21260-SRS,在工业自动化这块,这小家伙可真是个“狠角色”!它不是一般的驱动器,这可是Kollmorgen(丹纳赫运动控制旗下品牌)S200伺服驱动器系列里的核心组件。你可以把它想象成连接工业大脑(控制器)和肌肉(伺服电机)的“神经中枢”,它的核心任务就是把控制器那些高级的运动指令,精准地翻译成电力信号,然后驱动无刷伺服电机,实现各种复杂、高精度的运动控制。
为啥说它“狠”?你想想,现在工业生产对精度、速度的要求越来越高,比如包装、医疗设备、半导体制造这些行业,那都是“毫厘必争”的。DANAHER S21260-SRS 就是为这些高要求场合量身定制的。它采用全数字控制技术,配合Kollmorgen自家的SFD(智能反馈设备),能实现超高精度的位置、速度和转矩控制。而且,它还有个大招——内置SynqNet通信接口,这意味着它能轻松融入高速、实时的多轴同步运动控制系统,让你的机械设备“舞”得更协调、更精准。无论是高速往复运动,还是复杂轨迹跟踪,DANAHER S21260-SRS 都能“游刃有余”,确保你的生产线“快、准、稳”,效率蹭蹭往上涨!

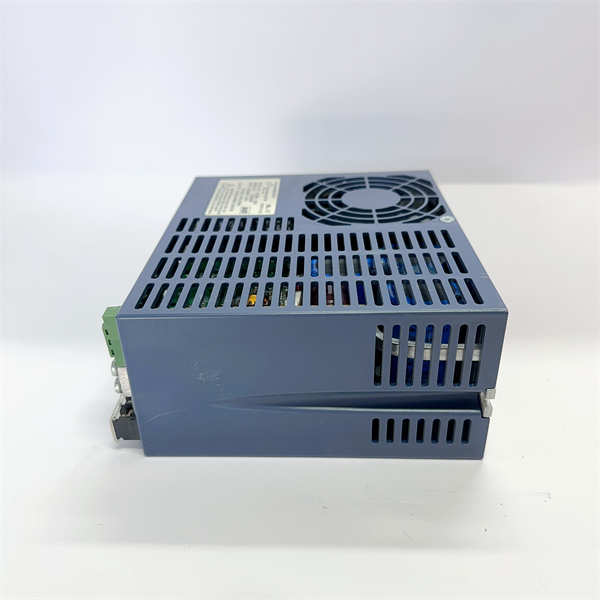

DANAHER S21260-SRS
DANAHER S21260-SRS 技术规格
参数名称 | 参数值 |
产品型号 | S21260-SRS |
制造商 | Kollmorgen (DANAHER Motion) |
产品类型 | 紧凑型无刷伺服驱动器 |
产品系列 | S200 Servo Drive Series |
额定输入电压 | 0-264 VAC |
输入相数 | 1相或3相 |
输入频率 | 47-63 Hz |
额定连续输出电流 | 6 A (RMS), 或 12 A (RMS) @ 40°C |
峰值输出电流 | 18 A (RMS) 或 30 A (RMS) |
峰值持续时间 | 3 秒 |
电流环带宽 | 高达 5 kHz |
速度环带宽 | 高达 800 Hz |
反馈分辨率 | 24位高分辨率 |
支持电机反馈 | SFD (智能反馈设备) |
预装选项卡 | SynqNet 选项卡,带标准RJ连接器 |
再生电阻 | 8-50 Ohms (外部) |
输出电流纹波频率 | 16 kHz |
污染等级 | 2 |
外壳防护等级 | 设计用于防护大型固体物质 (需要额外机柜提供完整保护) |
工作温度 | 0°C 至 55°C (连续电流额定值可能随环境温度变化,例如50°C时为8.0 ARMS) |
认证 | UL 508C, CE, EN50178, EN61800-C, Semi F47 标准 |
主要特点和优势
咱这块DANAHER S21260-SRS 伺服驱动器,那可是“身怀绝技”,它的特点和优势,分分钟能让你在精密运动控制这块“高歌猛进”!
首先,它最拿手的就是卓越的高性能全数字控制 (Exceptional High-Performance All-Digital Control)。DANAHER S21260-SRS 采用全数字设计,这意味着它对电机运动的控制是“精准到极致”的。高达800 Hz的速度环带宽和5 kHz的电流环带宽,让它能对伺服电机的响应“快如闪电”,无论是快速加减速,还是高精度定位,都能做到“毫秒级”的响应。加上24位高分辨率的反馈,它能捕捉到电机运动的每一个细微变化,确保你的设备在任何工况下都能实现平滑而精确的运动 (Smooth and Precise Motion),这对于那些对精度和动态响应要求严苛的场合,简直是“神器”!
其次,SynqNet高速实时通信集成 (High-Speed Real-time SynqNet Communication Integration) 也是它“独步武林”的绝招。S21260-SRS 出厂就自带了SynqNet选项卡,这可不是一般的通信协议,它是一种专为多轴同步运动控制设计的高速、实时网络。通过SynqNet,多台DANAHER S21260-SRS 驱动器可以实现高度同步 (Highly Synchronized) 的运动,无论是机器人、印刷机械还是半导体设备,都能做到“步调一致”,大大提升了整个机械系统的协调性 (Coordination) 和吞吐量 (Throughput)。这比传统的模拟量或脉冲方向控制,那效率和精度可不是一个档次!
再来,智能反馈设备 (Smart Feedback Device, SFD) 的即插即用功能 (Plug-and-Play Functionality with SFD) 也让它“如虎添翼”。S21260-SRS 能够自动识别连接的Kollmorgen伺服电机上集成的SFD智能反馈设备,这个SFD可不是光给你反馈位置信号那么简单,它还内置了电机的“电子铭牌”,包含了电机的所有关键参数。这意味着在大多数应用中,你连复杂的“伺服环路调谐” (Servo Loop Tuning) 都不用手动去搞,驱动器自己就能“智能识别”和“自动优化”!这种**“免调谐” (Tuneless)** 的特性,大大简化了安装和调试过程,节省了大量的工程时间 (Significant Engineering Time Savings),简直是“小白”也能轻松上手!
最后,不得不提的是它紧凑且坚固的工业级设计 (Compact and Robust Industrial Design)。DANAHER S21260-SRS 体积小巧,可以有效利用控制柜空间,安装起来也特别方便。它还具备光电隔离的输入/输出 (Optically Isolated I/Os),以及可靠的连接器,所有输出都带有短路保护 (Short Circuit Protection),这些都确保了驱动器在恶劣工业环境下的高可靠性 (High Reliability) 和抗干扰能力 (Noise Immunity)。这种“皮实耐用”的设计,大大延长了机器的使用寿命,减少了意外损坏的风险,让你对设备运行“高枕无忧”!
The DANAHER S21260-SRS servo drive presents a compelling array of features and advantages, establishing itself as a robust solution for demanding industrial motion control applications.
Firstly, its superior high-performance all-digital control is a key differentiator. The DANAHER S21260-SRS is engineered with a fully digital architecture, enabling exceptionally precise motor control. Boasting a velocity loop bandwidth of up to 800 Hz and a current loop bandwidth of up to 5 kHz, it delivers lightning-fast response for both rapid acceleration/deceleration and high-accuracy positioning. Coupled with 24-bit high-resolution feedback, the drive meticulously captures every nuanced motor movement, ensuring smooth and precise motion even in the most demanding scenarios where accuracy and dynamic response are critical.
Secondly, the integrated SynqNet high-speed real-time communication elevates its capabilities significantly. The S21260-SRS comes equipped with a pre-installed SynqNet option card, an advanced, real-time motion control network designed for multi-axis synchronization. Through SynqNet, multiple DANAHER S21260-SRS drives can achieve highly synchronized movements, critical for applications such as robotics, printing machinery, and semiconductor equipment. This capability dramatically enhances the overall coordination and throughput of complex mechanical systems, offering a substantial leap in efficiency and precision compared to traditional analog or pulse-and-direction control methods.
Thirdly, the plug-and-play functionality with Smart Feedback Devices (SFD) streamlines commissioning. The S21260-SRS intelligently recognizes the integrated SFD on connected Kollmorgen servo motors. This SFD not only provides position feedback but also contains an “electronic motor nameplate” with all crucial motor parameters. In most applications, this eliminates the need for manual drive parameter setup and complex servo loop tuning. This “tuneless” feature drastically simplifies installation and commissioning, resulting in significant engineering time savings and faster deployment of automated systems.
Lastly, its compact and robust industrial design ensures both reliability and flexibility. The compact footprint of the DANAHER S21260-SRS optimizes control cabinet space and facilitates easy installation. It incorporates optically isolated inputs/outputs and secure, positive-locking connectors, with all outputs featuring short-circuit protection. These design elements contribute to the drive’s high reliability and noise immunity in harsh industrial environments. This durable construction extends the operational life of machinery and minimizes the risk of accidental damage, providing a dependable solution for long-term performance.
应用领域
DANAHER S21260-SRS 伺服驱动器,这“运动控制的大脑”的应用领域那可是相当广泛,凡是需要高精度、高动态响应、高同步性的自动化运动控制的工业场景,它都能“大显身手”!
首先,在包装机械领域,DANAHER S21260-SRS 是“常客”!无论是高速灌装、精准封口、切割,还是贴标、装盒,它都能驱动伺服电机,实现各种工艺动作的快速、精确同步,大大提升包装效率和产品质量。比如,在多头秤的物料分配、立式包装机的薄膜拉伸,甚至纸箱成型机上,都能看到它的身影,确保每一件产品都精准无误 (Precise and Accurate)。
其次,在医疗设备和实验室自动化中,对精度和可靠性要求那可是“吹毛求疵”的。S21260-SRS 可以用于控制诊断设备(如CT、MRI的运动平台)、手术机器人(实现外科医生手部的微米级操作),以及各种实验室自动化设备(如自动移液、样品处理系统),确保设备运行的高安全性 (High Safety) 和可重复性 (Repeatability)。
再来,在半导体制造设备领域,那是“寸土寸金”,精度更是“命根子”。DANAHER S21260-SRS 被广泛应用于晶圆传输、切割、抛光和检测设备中,驱动高精度定位平台和机械臂,确保在微米甚至纳米级的尺度上完成操作,为半导体产品的生产提供极致的精度和效率 (Ultimate Precision and Efficiency)。
此外,在电子装配、印刷和转换设备(如柔性材料切割、分切、卷绕),以及自动化仓储和物料搬运系统中,DANAHER S21260-SRS 也表现出色。它能确保机械臂、传送带和AGV(自动导引车)等设备的精准定位和高速运动,提升整体系统的自动化水平和生产效率 (Automation Level and Production Efficiency)。

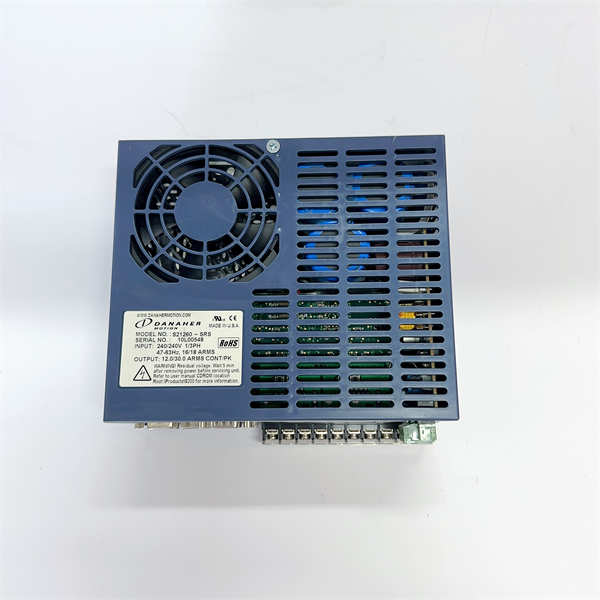

DANAHER S21260-SRS
相关产品
DANAHER S21260-SRS 伺服驱动器是Kollmorgen S200系列的关键一员,它通常需要与Kollmorgen旗下的其他产品或特定组件协同工作,才能构建一个完整的、高性能的运动控制系统。以下是一些你可能会遇到或需要搭配使用的相关产品:
Kollmorgen AKM系列无刷伺服电机: 这是与S200系列驱动器DANAHER S21260-SRS 完美匹配的电机系列,提供各种功率和尺寸选择,通常内置SFD智能反馈设备。
Kollmorgen AKD系列伺服驱动器: 这是Kollmorgen更先进、功能更丰富的伺服驱动器系列,可能在某些性能或接口方面与S200系列有所不同,但可作为替代或升级选项。
Kollmorgen P7000系列伺服驱动器: 另一个经典的伺服驱动器系列,可能适用于不同功率或反馈类型需求的应用。
Kollmorgen AKI 系列/PCMM 控制器: 这些是Kollmorgen的高级运动控制器,用于生成运动轨迹和协调多轴运动,并将指令发送给DANAHER S21260-SRS 等驱动器。
SynqNet通信线缆: 由于S21260-SRS 内置SynqNet接口,需要专用的SynqNet通信线缆来构建实时网络。
再生电阻 (Regenerative Resistors): 根据应用中电机频繁制动产生的能量大小,可能需要额外配置再生电阻来耗散多余的能量,保护驱动器。
Kollmorgen WorkBench软件: 这是Kollmorgen伺服驱动器的调试、配置、调谐和诊断软件,用于设置DANAHER S21260-SRS 的参数和监控运行状态。
安装与维护 安装前准备: 兄弟,安装DANAHER S21260-SRS 伺服驱动器,这可是你运动控制系统的“大脑”,马虎不得!首先,你必须把Kollmorgen官方提供的S200系列伺服驱动器的用户手册和S21260-SRS 模块的详细说明书给啃透,尤其是它的电气接线图、电机与驱动器的匹配要求、反馈接口定义以及再生电阻的连接规范,每一个细节都得烂熟于心。安全是第一位的!务必确保所有相关设备的电源都已完全切断,并且严格执行“上锁挂牌”的安全规程。静电防护这事儿,那是必须的!全程戴好防静电腕带,确保自己可靠接地,别让那些看不见的静电把这精密的DANAHER S21260-SRS 给“电糊涂了”。拿到模块后,仔细检查有没有运输损伤,尤其是端子接口有没有弯曲或损坏。然后,小心翼翼地把S21260-SRS 安装到控制柜内的指定位置,确保垂直安装以利于散热,并固定牢固。最后,根据系统设计图纸,精确连接所有电源线、电机线、反馈线和SynqNet通信线,所有接头都得拧紧,确保接触良好,通电前务必进行所有线路的检查和必要的绝缘测试,确保万无一失!
维护建议: 对DANAHER S21260-SRS 这种精密伺服驱动器,日常的“健康监测”和周期性“深度保养”是必不可少的,这直接关系到你整个运动控制系统是不是“稳如泰山”。你要定期观察驱动器上的LED指示灯,它们会实时反映模块的运行状态和故障信息,如果发现异常,立马对照手册,并用Kollmorgen WorkBench软件进行详细诊断,检查驱动器的运行参数、故障历史记录和报警信息。确保控制柜内部清洁干燥,没有灰尘、油污或湿气侵入,这些都是电子元件的“慢性毒药”,特别是驱动器的散热孔,要保持畅通。检查所有电缆连接,有没有松动、磨损或老化的迹象,特别是电机动力线和反馈线,确保信号传输的完整性 (Integrity)。定期检查再生电阻的连接和散热情况,确保其工作正常。如果环境恶劣,比如有强电磁干扰,要检查驱动器和电机电缆的屏蔽接地是否良好。任何需要更换模块、进行固件升级或者更深层次的维护操作,都必须严格遵循Kollmorgen官方的指导和安全规程,切勿“凭经验蛮干”,以免造成不必要的损失或系统运行偏差。记住,对DANAHER S21260-SRS 的细致维护,能让你的精密运动控制系统始终保持最佳状态,确保你的工业生产“高枕无忧”!
