D201134 METSO 模拟量输入模块

描述

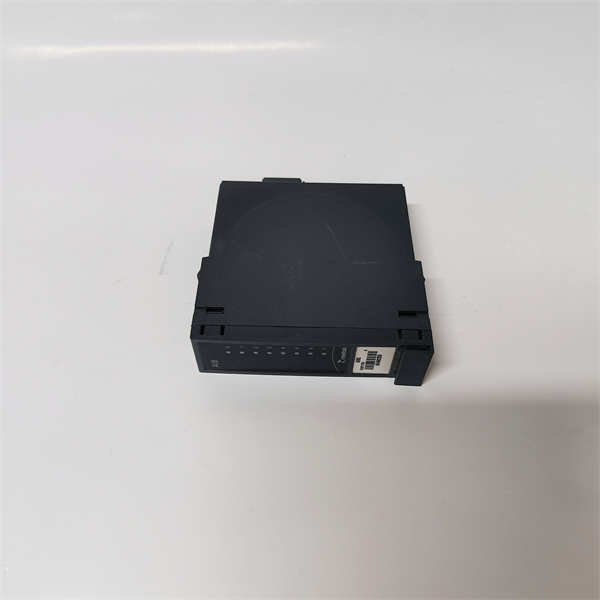

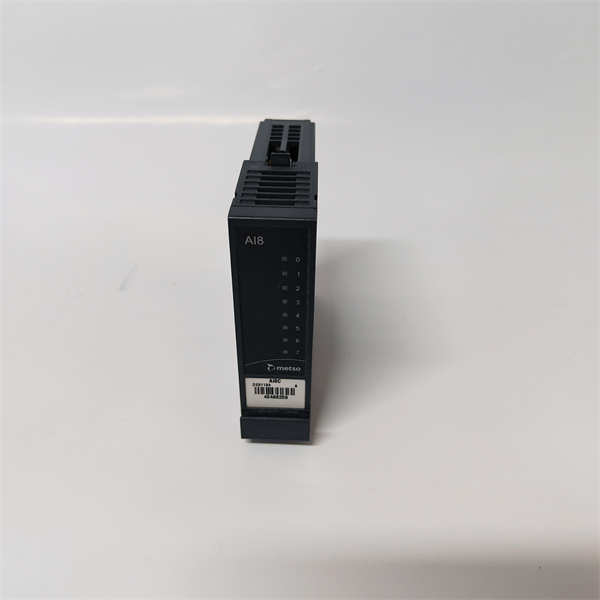

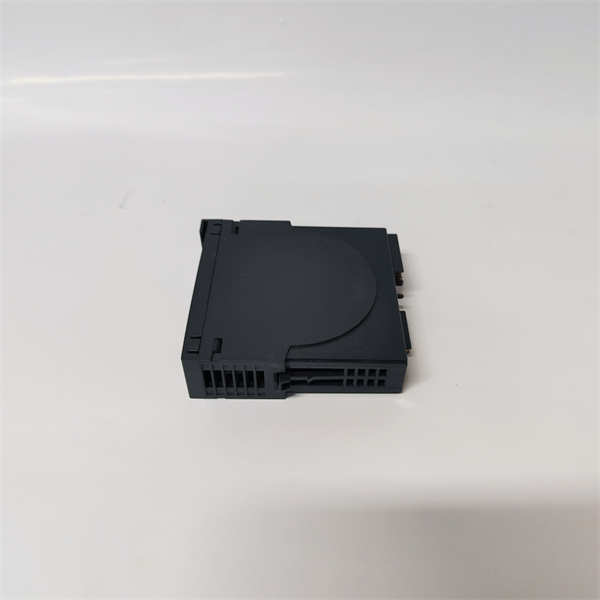

METSO D201134是一款高性能的8通道模拟量输入模块，由领先的工业技术和服务提供商Metso（美卓）公司设计和制造。作为Metso自动化系统中的关键I/O组件，METSO D201134(AI8C)专为精确测量工业现场的模拟电流信号而设计，特别是0/4-20 mA的标准电流信号。这款模块在工业自动化系统中扮演着至关重要的角色，它能够将来自各种传感器（如温度、压力、流量变送器等）的连续模拟信号，高精度地转换为数字数据，供上位控制系统（如PLC或DCS）进行处理、监控和控制。

METSO D201134的显著特点在于其每个通道都具备独立的变送器供电功能，并带有电流限制和供电电压监控，确保了现场设备的稳定运行和故障诊断的便捷性。模块内部集成模拟低通滤波和软件数字滤波功能，有效抑制了现场信号中的噪声干扰，从而保证了测量数据的准确性和可靠性。凭借其紧凑的设计、高精度16位AD转换分辨率以及对短路、断路和超限报警的全面监测能力，METSO D201134是构建可靠、高效的工业过程控制系统不可或缺的模拟量输入解决方案，广泛应用于采矿、骨料、石油和天然气等资源加工行业。

D201134 METSO

技术规格

产品型号:D201134(AI8C)

制造商:Metso Automation(美卓自动化)

产品类型:模拟量输入模块

通道数量:8通道

测量范围:0-20 mA或4-20 mA

输入阻抗:249欧姆

AD分辨率:16位

精度:0.1%±0.05%/10°C

信号滤波:模拟RF低通滤波(-3 dB,20 Hz)，软件数字滤波(35 ms-81 s)

变送器供电:每通道独立供电，24 VDC(额定),21 VDC(最小),电流限制30 mA

故障诊断:监测短路、断路、超高/低限

测量间隔:4.4 ms

安装方式:适用于Metso Automation系统安装底座(如MB2R/MB2S,MB8R/MB8S)

主要特点和优势

METSO D201134模拟量输入模块凭借其卓越的性能和为工业应用优化的设计，提供了多项关键特点和显著优势。

高精度与高可靠性：D201134采用16位模数（AD）转换器，确保了对模拟信号的极高测量精度，能够精确捕获过程变量的细微变化。模块内部集成了模拟低通滤波和可参数化软件数字滤波功能，有效抑制了现场环境中的电气噪声和干扰，保证了采集数据的纯净性和可靠性。这种高精度和抗干扰能力对于确保过程控制的稳定性和产品质量至关重要。

独立的通道供电与诊断：METSO D201134的一大亮点是其8个通道均提供独立的变送器供电（24 VDC），并且每个供电回路都带有电流限制功能，有效保护了现场变送器和模块自身。此外，模块还具备对供电电压、现场回路短路、断路以及测量值超限（高低限）的全面监测功能。这些内置的诊断特性极大地简化了系统调试和故障排查工作，提高了系统的可维护性和运行效率。

灵活的测量范围与软件可配置性：D201134支持0-20 mA和4-20 mA两种标准电流输入范围，用户可以通过软件灵活选择和规范化测量范围，以适应不同的现场变送器类型和应用需求。软件数字滤波功能的参数化能力也进一步增强了模块的适应性，允许用户根据信号特性调整滤波强度，优化数据质量。

紧凑设计与易于集成：模块采用紧凑的物理尺寸设计，宽度仅为24 mm，有效节省了控制柜内的安装空间。它与Metso Automation的标准化安装底座兼容，使得安装过程快速简便，并确保了与Metso现有自动化系统的无缝集成。这种模块化设计便于系统扩展和维护，降低了整体系统的复杂性和成本。

广泛的工业应用适应性：凭借其坚固的设计和对精确数据采集的专注，METSO D201134能够在采矿、骨料、纸浆和造纸、金属精炼以及石油和天然气等恶劣工业环境中可靠运行。它为这些行业的过程自动化提供了稳定、准确的模拟量输入解决方案，是实现高效生产和智能控制的基础。

D201134 METSO

应用领域

METSO D201134模拟量输入模块凭借其高精度、高可靠性和强大的诊断功能，在多个对过程数据采集有严格要求的工业领域中发挥着关键作用。

在采矿和骨料行业中，METSO D201134被广泛应用于破碎机、磨机、浮选设备和输送系统等环节。它用于采集各种传感器（如重量传感器、流量计、压力变送器和温度传感器）的模拟信号，实时监测矿石处理、物料输送、水位和化学药剂添加等关键参数，确保生产过程的稳定性和效率。

在纸浆和造纸行业中，D201134用于监控纸浆浓度、液位、温度、压力以及化学品添加等模拟量参数。它能够精确采集来自制浆、漂白、抄纸和烘干等各个环节的信号，为控制系统提供准确的数据，从而优化纸张质量、降低能耗并提升生产效率。

在石油和天然气行业中，无论是上游的钻井和开采、中游的管道输送，还是下游的炼油和化工过程，METSO D201134都用于采集油气流量、储罐液位、管道压力、燃烧炉温度等关键模拟信号。其可靠的信号采集能力对于确保安全生产、优化资源利用和减少环境影响至关重要。

在金属精炼行业中，例如钢铁、铜、铝等冶金生产过程，D201134用于监测熔炉温度、气体流量、冷却水压力和轧制力等模拟量。它能够提供精确的实时数据，帮助控制系统实现对高温、高压等极端工况的精确控制，保障产品质量和生产安全。

此外，该模块也适用于电力行业（如锅炉控制和汽轮机监测）、化工行业（如反应过程温度和压力控制）以及水处理等需要高精度模拟量输入和可靠过程监控的领域。METSO D201134是这些行业实现智能化、自动化生产的关键基础设施。

相关产品

METSO D201134模拟量输入模块作为Metso自动化系统的一部分，通常与同一系列的其他I/O模块和主控制器配合使用。以下是一些与此模块相关联的Metso产品：

METSO D201135(AI8V):这是AI8系列的另一个版本，通常用于测量0-10 V或2-10 V的模拟电压信号。它与D201134功能类似，但适应不同类型的变送器。

METSO D201144(AO8):8通道模拟量输出模块，与D201134对应，用于将控制系统输出的数字量转换为模拟量信号，控制执行器如阀门或变频器。

METSO D201162(DI16):16通道数字量输入模块，用于采集开关量信号，如限位开关、按钮状态等。

METSO D201172(DO16):16通道数字量输出模块，用于控制开关量设备，如指示灯、继电器和接触器。

Metso DNA系列控制器:D201134等I/O模块通常是Metso DNA（Distributed Control System）平台的一部分，由Metso DNA控制器（如Metso DNA AC 400或更高型号）进行管理和控制。

Metso系统安装底座:例如MB2R/MB2S或MB8R/MB8S，这些是模块安装的物理背板，提供电源和通信连接。

Metso自动化软件:用于配置、编程和诊断包括D201134在内的Metso自动化系统模块。

这些相关产品共同构成了Metso提供的高效、集成化的自动化解决方案，确保了METSO D201134在各种工业应用中的最佳性能和无缝集成。

D201134 METSO

安装与维护

安装前准备：在安装METSO D201134模拟量输入模块之前，请务必详细阅读Metso提供的官方产品手册和安装指南，了解所有安全注意事项和具体的安装步骤。确保安装环境符合模块的工作温度、湿度和其他环境要求。在进行任何电气连接之前，必须完全切断系统电源，并遵循所有相关的电气安全规范和标准，防止触电或设备损坏。将D201134模块正确插入到兼容的Metso自动化系统安装底座上，确保物理连接牢固。检查模拟量输入信号的接线是否正确，并使用适当的屏蔽电缆以减少外部干扰，同时确保变送器的电源连接正确，避免反接或过载。

维护建议：为确保METSO D201134模块的长期稳定运行和高精度测量，建议进行以下维护：定期检查模块及连接电缆是否有物理损伤、腐蚀或松动。保持模块表面和控制柜内部的清洁，避免灰尘、湿气和腐蚀性气体积聚，这有助于维持模块的散热性能和延长其使用寿命。通过Metso自动化系统的诊断工具或软件，定期监控D201134的运行状态，特别是其内置的故障诊断功能（如短路、断路和超限报警）。一旦发现任何异常指示或测量误差，应立即进行排查，并参考产品手册进行故障诊断。任何维修或更换工作应由经过Metso认证的专业技术人员进行，切勿在未断电或不熟悉操作的情况下尝试拆卸或维修模块。

产品保障

我们对METSO D201134模拟量输入模块提供全面的产品保障，旨在为客户提供卓越的价值和安心的使用体验。
