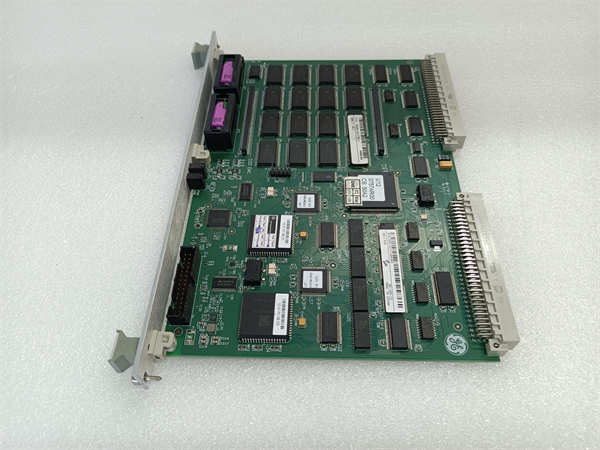

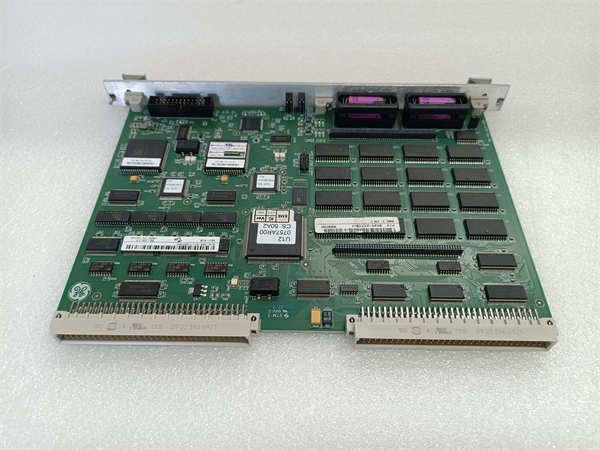

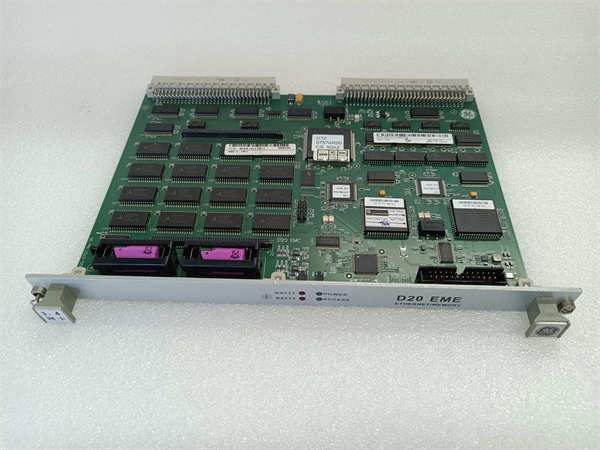

D20 EME GE 以太网和内存扩展

Description

GE D20 EME以太网和内存扩展模块是专为GE Multilin D20和D200系列变电站控制器设计的一款功能增强型接口卡。GE D20 EME的核心价值在于同时提供了关键的网络通信能力和系统内存的扩展，从而显著提升了D20/D200控制器在现代变电站自动化系统中的适用性和性能。通过集成10BASE-T、10BASE2或10BASE-FL以太网接口（需配合相应的媒体接口卡MIC），GE D20 EME使得D20/D200控制器能够无缝连接到变电站的局域网或广域网，实现与SCADA系统、远动终端(RTU)以及其他智能电子设备(IED)的高效数据交换和远程管理。此外，GE D20 EME还提供了高达16MB的内存扩展，相较于标准的8MB内存，更大的内存空间为控制器运行更复杂的应用程序、存储更多的历史数据以及处理更庞大的通信任务提供了坚实的基础。作为GE Multilin可靠的通信和控制解决方案的一部分，GE D20 EME以太网和内存扩展模块旨在为变电站自动化系统提供更强大的网络连接能力和更优越的系统性能，助力实现更智能、更高效的电力管理。

D20 EME GE

技术规格

产品型号：D20 EME

制造商：GE Multilin(现为GE Vernova)

产品类型：以太网和内存扩展模块(Ethernet and Memory Expansion Module)

以太网接口：需配合MIC卡，支持10BASE-T,10BASE2,10BASE-FL(取决于MIC型号)

内存扩展：8MB(标准)可扩展至16MB

兼容系统：GE Multilin D20系列,GE Multilin D200系列

安装位置：D20MX和D200机箱的最左侧插槽

连接器(以太网)：RJ45,BNC,ST(取决于MIC型号)

连接器(内存)：板载扩展内存插槽

电源需求：集成于D20/D200系统供电

主要特点和优势

GE D20 EME以太网和内存扩展模块是提升GE Multilin D20/D200系统现代化水平的关键组件。其最显著的优势在于将网络通信和内存扩展功能集成于一体，简化了系统的硬件配置，并降低了整体成本。通过灵活的以太网连接选项（取决于所选MIC卡），GE D20 EME确保了D20/D200控制器能够适应各种不同的网络环境，实现与上级监控系统和其他自动化设备的无缝集成，从而提高了变电站的自动化水平和信息共享能力。高达16MB的内存扩展为控制器提供了更充足的资源，能够支持更复杂的控制逻辑、存储更丰富的事件和历史数据，并提升系统的整体运行效率和响应速度。GE D20 EME的安装便捷，可直接插入D20/D200机箱的指定插槽。作为GE Multilin长期以来在电力自动化领域深耕细作的成果，GE D20 EME模块继承了其产品一贯的高可靠性和稳定性，能够在严苛的变电站环境中持续稳定运行，为电力系统的安全和高效运行提供坚实保障。

D20 EME GE

应用领域

GE D20 EME以太网和内存扩展模块是构建现代化智能变电站的关键组成部分。其以太网通信能力使得GE Multilin D20和D200系列控制器能够广泛应用于变电站的远程监控、数据采集和控制系统中。通过GE D20 EME，运行人员可以远程实时监控变电站内各种设备的运行状态，例如断路器、变压器、保护继电器等，并能及时接收报警信息，进行故障诊断和远程操作，从而显著提高了运维效率和响应速度。更大的内存容量使得控制器能够存储更长时间的历史数据，为故障分析、趋势预测和设备状态评估提供了有力的数据支持。此外，GE D20 EME也为D20/D200控制器与其他智能电子设备(IED)之间的互操作性提供了便利，促进了变电站自动化系统的集成化和智能化发展。

相关产品

与GE D20 EME以太网和内存扩展模块相关的产品主要包括GE Multilin D20系列变电站控制器，如D20MX和D200等型号，这些是D20 EME所连接的主机。此外，还需要配合使用的媒体接口卡(MIC)，例如D20 EME2 10BASE-T、D20 EME2 10BASE2和D20 EME2 10BASE-FL等型号，这些MIC卡提供了不同的物理层以太网接口。用于配置和管理D20/D200系统的EnerVista D20/D200 Setup软件也是必不可少的工具。用户可能还需要相关的网络设备，如以太网交换机和路由器，以构建完整的通信网络。

安装与维护：

安装前准备：在安装GE D20 EME以太网和内存扩展模块之前，请务必关闭D20MX或D200控制器的电源，并参考相关的硬件安装手册。找到机箱上最左侧的可用插槽，这是安装D20 EME模块的指定位置。小心地将模块插入插槽中，确保连接器完全接合。根据需要选择并安装相应的媒体接口卡(MIC)到D20 EME模块上。连接以太网电缆到MIC卡的相应接口。

维护建议：GE D20 EME以太网和内存扩展模块通常为免维护设计。建议定期检查模块在插槽中的连接是否牢固，以太网电缆连接是否可靠。确保控制器机箱内部的通风良好，避免模块过热。定期检查网络连接状态和通信指示灯是否正常。如果网络通信或系统性能出现异常，请参考D20/D200系统的故障排除指南或联系GE Vernova的技术支持。

D20 EME GE

产品保障

GE Vernova(原GE Multilin)对其D20 EME以太网和内存扩展模块提供质量保证。该产品在制造过程中经过严格的质量控制和测试，以确保其性能符合相关标准和规范。
