CTC SC203-100A-002IR-010-01K-05 信号调理器 – 100mV/g 加速度计，

描述

CTC SC203-100A-002IR-010-01K-05：这块DIN导轨安装的振动信号调理器，是SC200系列中的“硬通货”！核心功能是接收 100 mV/g 加速度计信号，经过精确滤波和 RMS 转换后，输出标准的 4-20 mA 过程控制信号，直接接入你的 PLC/DCS。它专治旋转机械的振动监测和故障预警，让复杂的动平衡数据变得简单直观。输入灵敏度：100mV/g，满量程：0−2IPS RMS，输出信号：4−20mA 及 0−5VDC。

SC203-100A-002IR-010-01K-05 产品概述

兄弟，聊到 CTC SC203-100A-002IR-010-01K-05，咱们得把视角放宽点。这东西是整个设备状态监测 (Condition Monitoring) 系统中，承上启下的**“翻译官”。它的定位，就是将加速度计 (Accelerometer)** 输出的那些微小、高频、充满动态信息的原始电信号，安全可靠地转化成控制系统 (Control System) 能直接读取和处理的工业标准信号。

CTC SC203-100A-002IR-010-01K-05 隶属于 CTC 旗下的 SC200 系列，这是一个专为连续工业流程设计的高性能、现场可配置信号调理器平台。具体到这个型号，它接收的是100mV/g 灵敏度的传感器输入，这是工业振动监测中的最标准配置，广泛应用于电机、齿轮箱、泵和风机的轴承振动监测。这个模块的核心价值在于它的信号处理能力：它不仅提供了传感器所需的恒流激励电源（IEPE Power），更通过内置的数字滤波和积分电路，将加速度信号二次积分成速度信号，并计算出最具有工程意义的均方根值（RMS）。这个 0−2IPS RMS 的速度值，随后被线性映射到 4−20mA 电流输出和 0−5VDC 电压输出上，直接喂给你的 PLC/DCS 系统进行实时报警和数据趋势分析。可以说，CTC SC203-100A-002IR-010-01K-05 是实现 4-20 mA 振动回路的神经中枢，它的稳定性和精确度直接决定了你预测性维护策略的成败。

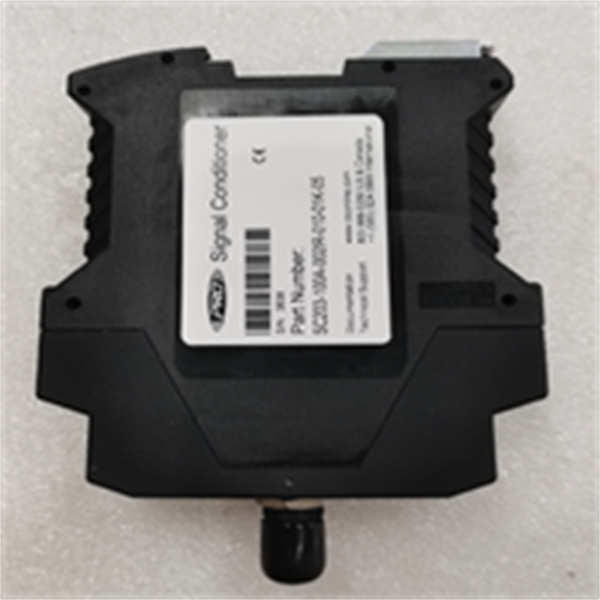

CTC SC203-100A-002IR-010-01K-05

SC203-100A-002IR-010-01K-05 技术规格

主要特点和优势

信号保真度与智能转换： CTC SC203-100A-002IR-010-01K-05 最拿手的就是把复杂的振动信号处理得“明明白白”。它接收来自加速度计的动态信号，通过高精度的模拟数字转换器 (ADC) 进行采集，然后进行数字积分。要知道，把加速度 (g) 转换成速度 (IPS) 是需要精确积分的，SC203 做得非常稳定。更关键的是，它输出的是均方根值 (RMS)，这是一个对机械设备能量最敏感的指标，不像峰值 (Peak) 容易受毛刺干扰。这种高精度 RMS 转换，直接保证了你 4−20mA 信号的可靠性，避免了不必要的虚假报警。

双重输出，兼容所有系统： 你这一个 SC203-100A-002IR-010-01K-05 模块，给出了三路输出！一路标准的 4−20mA 信号，直接解决你分布式控制系统 (DCS) 的接入问题；一路0−5VDC 附加电压输出，应对某些 PLC 或 SCADA 系统的特殊输入需求；最硬核的是那一路缓冲动态输出 (Buffered Dynamic Output)。这个动态输出口能让你接入便携式数据采集器 (Data Collector)，对原始波形进行高级的频谱分析 (Spectrum Analysis)，实现深度故障诊断，做到“粗中有细”。

现场可配置与高级滤波： SC203-100A-002IR-010-01K-05 采用内部 DIP 开关设计，允许你在现场快速调整配置（如滤波点和量程缩放），极大地增加了系统的灵活性 (Flexibility)。它内置的 10Hz 高通和 1000Hz 低通滤波，就是一个定制的频带通 (Bandpass)，这个频带是专门针对工业旋转机械整体振动监测的最佳范围。它能帮你滤除工频干扰 (Power Line Noise) 和低速飘移 (Low Frequency Drift)，只留下对设备健康状态有价值的信号。这种智能信号调理 (Intelligent Signal Conditioning) 才是真正的卖点。

The CTC SC203-100A-002IR-010-01K-05 signal conditioner stands out as a high-fidelity interface between the machine’s accelerometer and the plant’s control system. Its core technical advantage lies in the robust and highly accurate Analog-to-Digital Conversion (ADC) and subsequent digital signal processing (DSP). This unit expertly manages the complex task of converting the high-frequency acceleration data from the 100mV/g sensor into a reliable, linear Overall RMS Velocity reading, specifically scaled to 0−2IPS within the industry-standard 4−20mA process loop. This conversion includes critical anti-aliasing and integration processes that maintain signal integrity.

Furthermore, the SC203-100A-002IR-010-01K-05 offers exceptional Noise Rejection through its user-configurable high-pass (10Hz) and low-pass (1000Hz) filtering, ensuring that the process signal is free from extraneous low-frequency drift and high-frequency electrical noise. This targeted filtering is vital for establishing accurate baseline data for continuous condition monitoring. The inclusion of a Buffered Dynamic Output alongside the dual process outputs (4−20mA and 0−5VDC) is a significant design strength, allowing maintenance teams to perform advanced spectral analysis without disrupting the critical real-time protection and monitoring functions routed to the PLC/DCS. This capability makes the SC203-100A-002IR-010-01K-05 a versatile tool for both asset protection and detailed predictive diagnostics in critical machinery applications.

应用领域

这块 CTC SC203-100A-002IR-010-01K-05，就是为那些一刻不能停、需要连续运行、对维护成本敏感的旋转机械量身定制的。

电力与能源行业： 在燃煤电厂和联合循环电站，SC203-100A-002IR-010-01K-05 是监测送风机、引风机和锅炉给水泵等关键辅机的首选。这些设备体积大、转速高，一旦发生故障后果严重。将 SC203-100A-002IR-010-01K-05 的 4−20mA 输出接入电厂的 DCS，可以实时对振动值进行趋势分析和高限报警，避免灾难性故障。

石油和天然气与化工： 在炼化装置中，大量的泵、压缩机、搅拌机都在恶劣环境下连续工作。CTC SC203-100A-002IR-010-01K-05 的宽工作温度范围和高隔离度，使其能适应复杂的现场环境。它主要用于监测离心泵、往复式压缩机的轴承和齿轮箱振动，确保工艺流程的连续性和安全性，其 0−2IPS RMS 的量程非常适合此类设备的整体振动烈度监测。

水处理与市政设施： 大型水泵站和污水处理厂的鼓风机，通常数量多、分布广。使用 SC203-100A-002IR-010-01K-05 可以将振动监测信号标准化，通过较少的布线和简单的 I/O 卡，实现对数十台设备的集中监测，显著降低了设备巡检的人力成本，提高维护效率。

CTC SC203-100A-002IR-010-01K-05

相关产品

SC150 系列: CTC 的入门级信号调理器，功能相对简化，适用于预算更紧张或监测要求较低的 100mV/g 传感器应用。

SC320 系列: CTC 的高端信号调理器，提供 USB 配置接口和双频带监测 (Dual Band Technology) 功能，可以同时监测振动和超声波/温度，是 SC203-100A-002IR-010-01K-05 的升级产品。

TA200 系列: CTC 的双输出振动/温度传感器，通常与 SC200 或 SC300 系列调理器配合使用，实现振动和温度的一体化监测。

AC102-1A: CTC 的标准 100mV/g 工业加速度计，是与 SC203-100A-002IR-010-01K-05 配套使用的最常用传感器。

SCD100 系列: 振动继电器和显示系统，可与 SC203-100A-002IR-010-01K-05 配合，实现本地的继电器报警和显示功能，提供本地保护。

安装与维护

安装前准备: CTC SC203-100A-002IR-010-01K-05 是标准的 35mm DIN 导轨安装模块，安装前务必确认控制柜内的导轨和安装空间符合要求，并且工作环境温度在 70∘C 以下。这款模块的电源输入是 24−32VDC，在接线前必须断开电源，确保输入电源的极性正确，避免反接烧毁模块。由于该模块需要供电给 100mV/g 的传感器，所以传感器电缆的屏蔽层必须可靠接地，以防现场的电磁干扰 (EMI) 影响信号质量，这是确保 SC203-100A-002IR-010-01K-05 输出准确的关键步骤。

维护建议: SC203-100A-002IR-010-01K-05 模块本身是固态设计，几乎无需日常维护。主要维护工作在于周期性校准和系统诊断。虽然 CTC 官方数据表明其长期稳定性极佳，但为了满足质量体系要求，建议每年对 SC203-100A-002IR-010-01K-05 的 4−20mA 输出进行一次回路校准 (Loop Check)，确保 4mA 和 20mA 对应于 0IPS 和 2IPS 的线性度。当你在 DCS/PLC 上发现振动读数异常时，应优先使用便携式分析仪连接模块的动态输出口，快速判断是传感器故障、线缆故障还是机械本体故障，因为 SC203-100A-002IR-010-01K-05 自身的故障率非常低。
