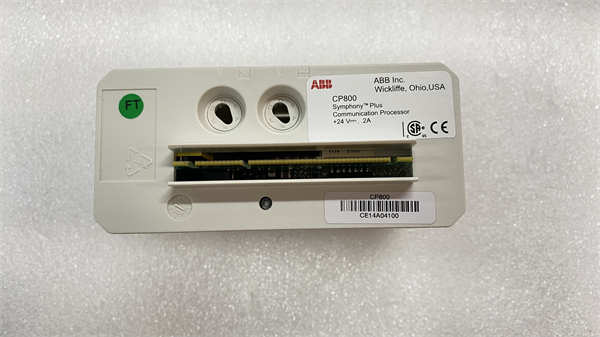

CP800 ABB 通信处理器模块

Description

ABB CP800通信处理器模块是ABB Symphony Plus分布式控制系统（DCS）中HPC800控制器的核心通信枢纽。这款高性能模块ABB CP800专为复杂工业自动化系统中的无缝集成而设计，确保系统内不同组件之间（如PLC、传感器、执行器等）进行可靠且高效的数据交换。作为HPC800控制器至关重要的组成部分，ABB CP800模块通过Plant Network(PN800)提供高速通信能力，实现了控制系统内部的高速数据传输和实时响应。ABB CP800不仅能够处理实时的过程数据，还负责传递配置信息，并有效管理系统内的报警和事件，从而为操作员提供全面且及时的系统状态信息。凭借其强大的数据处理能力和灵活的通信接口，ABB CP800通信处理器模块在构建稳定、高效且可扩展的工业控制系统中发挥着关键作用，是确保工业生产过程顺畅运行和优化控制策略的核心组件。

CP800 ABB

技术规格

产品型号:CP800

制造商:ABB

产品类型:通信处理器模块

兼容系统:ABB Symphony Plus(HPC800控制器)

网络接口:1 x Plant Network(PN800)

以太网支持:10/100 Mbps(用于Plant Network)

处理器:2 x ColdFire 32-bit 256 MHz(与HPC800共享)

内存(RAM):64 MB(与HPC800共享)

内存(ROM):4 MB(与HPC800共享)

电源电压:24 VDC±10%(通过系统总线供电)

功耗:10 W(典型值)

工作温度:0°C至70°C

安装方式:DIN导轨安装

主要特点和优势

高速Plant Network通信：ABB CP800模块通过专用的Plant Network(PN800)提供高速、高吞吐量和高安全性的通信，确保控制系统内各个组件之间的数据能够快速可靠地传输，从而实现高效的实时控制。

强大的数据处理能力：ABB CP800与HPC800控制器协同工作，具备强大的实时数据处理能力，能够高效地处理来自现场设备的大量数据，并快速响应系统事件和操作员指令。

灵活的网络集成：ABB CP800支持构建灵活的网络拓扑结构，方便系统的扩展和集成，能够连接各种I/O模块、现场设备和其他自动化系统组件。

全面的系统管理功能：ABB CP800不仅负责数据通信，还参与管理系统的配置信息、报警和事件处理，为操作员提供集成的系统视图，简化操作和维护。

高可靠性和稳定性：作为ABB Symphony Plus系统的重要组成部分，ABB CP800模块采用工业级设计，能够在恶劣的工业环境下稳定可靠地运行，保障控制系统的持续稳定运行。

无缝集成：ABB CP800模块与ABB Symphony Plus系统的其他组件（如控制器、I/O模块、操作员站等）实现无缝集成，简化了系统设计、工程组态和维护工作。

CP800 ABB

应用领域

ABB CP800通信处理器模块是ABB Symphony Plus DCS的核心通信组件，广泛应用于需要高性能、高可靠性分布式控制系统的工业领域，例如：

电力行业：在电厂的自动化控制系统中，ABB CP800用于连接和协调各种控制单元、I/O设备和监控系统，确保电厂的安全稳定运行。

过程工业：在化工、石油、天然气、制药等流程工业中，ABB CP800实现对生产过程的精确控制和实时监控，提高生产效率和产品质量。

水处理行业：在大型水厂和污水处理厂的自动化系统中，ABB CP800用于连接和管理各种传感器、执行器和控制设备，实现水处理过程的自动化运行和远程监控。

制造业：在复杂的制造自动化生产线中，ABB CP800用于连接和协调各种自动化设备、机器人和控制系统，实现高效的生产过程管理。

相关产品

ABB HPC800控制器：ABB CP800是HPC800控制器的通信处理模块，两者协同工作，构成Symphony Plus DCS的核心控制单元。

ABB SD Series I/O模块：通过Plant Network与ABB CP800通信，实现现场信号的采集和控制输出。

ABB Harmony Rack I/O模块：部分Symphony Plus系统可能支持，通过适当的接口模块与ABB CP800通信。

ABB S800 I/O模块：通过PROFIBUS DP接口模块PDP800与HPC800（包含ABB CP800）进行通信。

ABB Freelance控制器：虽然属于ABB的DCS产品线，但与Symphony Plus是不同的平台。

ABB 800xA系统：ABB的另一款强大的自动化平台，与Symphony Plus在架构和组件上有所不同。

安装前准备：在安装ABB CP800通信处理器模块之前，请务必参考ABB Symphony Plus系统的相关安装手册和硬件指南。确保HPC800控制器所在的机柜环境符合要求，包括温度、湿度和通风条件。检查ABB CP800模块的包装是否完好，确认模块型号与订单一致。准备好所需的工具和Plant Network连接电缆。将ABB CP800模块小心地插入HPC800控制器的指定插槽中，确保连接器牢固就位。按照系统设计和接线图，正确连接Plant Network电缆。

维护建议：为了确保ABB CP800通信处理器模块的长期稳定运行，建议定期检查模块在HPC800控制器中的连接是否稳固，Plant Network电缆连接是否良好。保持模块表面的清洁，避免灰尘和污垢积聚，影响散热。定期检查Symphony Plus系统的运行状态，监控网络通信是否正常。如果发现任何异常，应及时查阅系统诊断手册或联系ABB技术支持进行处理。

CP800 ABB

产品保障

ABB对其工业自动化产品ABB CP800通信处理器模块提供全面的质量保证。所有产品在出厂前都经过严格的测试和检验，确保其性能符合相关的技术标准。
