ControlLogix 协议扩展利器：MVI56-PDPS 高性能 PROFIBUS DP 主站模块

描述

MVI56-PDPS 产品概述

兄弟，当你决定把 ROCKWELL ControlLogix 强大的控制力，延伸到一大片PROFIBUS DP 设备上去时，这块 PROSOFT MVI56-PDPS 就是你的不二之选。它是专门为 ControlLogix 量身定做的通信协处理器，完美解决了 ControlLogix 本身缺乏直接 PROFIBUS DP 主站接口的痛点。它安装在 ControlLogix 的机架插槽里，通过背板总线跟主 CPU（如 L7x 或 L8x）高速交换数据。

PROSOFT MVI56-PDPS 的核心作用是充当PROFIBUS DP V0/V1 的主站 (Master)，它能主动地去扫描、配置和管理现场连接的所有 PROFIBUS DP 从站设备。你可以把它看作是一个高性能的通信模块，将 ControlLogix 的内部数据和状态信息，透明、可靠地映射到 PROFIBUS 网络的数据帧中。它处理所有的协议细节、定时要求和数据编码/解码，确保你的 ControlLogix 梯形图程序只需关注数据寄存器，而不用操心复杂的通信流程。

这块 MVI56-PDPS 模块的价值，就在于其极高的集成度和可靠性。它支持从低速到12 Mbps 的全系列通信速率，能够应对各种复杂的现场总线拓扑和传输距离要求。通过使用这种嵌入式通信模块，你的 ControlLogix 系统就拥有了跨协议的统治力，无论是处理西门子的变频器、ET200 分布式I/O，还是其他品牌的 PROFIBUS 设备，都能得心应手、稳定可靠。

MVI56-PDPS PROSOFT

主要特点和优势

高效的 ControlLogix 背板集成：MVI56-PDPS 是 PROSOFT 的 MVI56 平台产品，它利用 ControlLogix 背板的高速数据通道，实现与主 CPU 的快速数据交换。这种紧密的集成方式，比使用外部网关或通信服务器的方式延迟更低、可靠性更高。它在 ControlLogix 的 I/O 树中显示为一个 I/O 模块，配置简单直观，无需复杂的编程即可映射 ControlLogix 标签（Tags）与 PROFIBUS 数据。

全功能 PROFIBUS DP 主站：这模块是真正的 PROFIBUS DP V0/V1 Master Class 1 和 Class 2。这意味着它不仅可以执行周期性的 I/O 数据交换（Class 1），还能支持非周期性的配置、诊断和参数调整（Class 2）。它支持多达125个从站的连接能力，并具有自动波特率侦测功能，极大简化了现场调试工作。它能自动处理 PROFIBUS 网络的令牌传递、主站间通信等复杂任务。

强大的扩展诊断功能：工业现场最怕的就是通信**“出玄学问题”，但 PROSOFT MVI56-PDPS 在这方面做得非常到位。它提供了丰富的从站扩展诊断 (Extended Slave Diagnostics)** 信息，以及总线状态统计功能。通过专用的软件或ControlLogix程序，你可以实时查看每个从站的故障状态、总线错误率、重试次数等，帮助现场人员快速定位并解决总线连接、终端电阻或从站故障等问题，大大减少了故障平均修复时间 (MTTR)。

支持热备冗余和在线配置：在对可靠性要求极高的应用中，MVI56-PDPS 可以配置为冗余对。当主模块发生故障时，备用模块可以自动接管 PROFIBUS 通信任务，保证现场控制的连续性 (Continuity)。此外，它支持在 ControlLogix 环境下的在线配置修改，无需停机即可调整 PROFIBUS 从站的配置，体现了其在高级别工业应用中的灵活性。

The PROSOFT MVI56-PDPS module is a highly specialized communication processor designed to bridge the protocol gap between the ROCKWELL ControlLogix platform and PROFIBUS DP field devices. Operating as a native ControlLogix backplane module, it achieves minimal latency for data exchange, a critical factor for high-speed industrial control loops. Its core technical capability lies in its function as a full-featured PROFIBUS DP V0/V1 Master, capable of managing and executing cyclic I/O data transfers for up to 125 field devices at speeds up to 12 Mbps.

Crucially, the module provides comprehensive extended diagnostics and network statistics, allowing engineers to monitor the health of the PROFIBUS segment directly from the ControlLogix environment. This granular level of detail, including error counts and bus status, is invaluable for proactive maintenance and rapid fault isolation. Furthermore, the MVI56-PDPS facilitates seamless integration through dedicated Add-On Instructions (AOI) and configuration software that simplify the mapping between ControlLogix tags and PROFIBUS data. This commitment to robust communication and deep diagnostic access makes it the gold standard for mixed-vendor automation systems.

应用领域

MVI56-PDPS 模块主要应用于那些既使用 ROCKWELL ControlLogix 作为主控系统，同时又大量部署了 PROFIBUS DP 现场设备的复杂工业场合。

汽车制造：在汽车焊装和涂装车间，ControlLogix 是常用的上位控制器。PROSOFT MVI56-PDPS 用于连接大量 PROFIBUS DP 标准的机器人控制器、焊接电源或分布式 I/O 站（如 Siemens ET200），实现高速、精确的设备协同控制。

石油石化和化工：在大型工艺装置中，如果选择了 ControlLogix 作为 DCS 或 SIS 的控制平台，但现场仪表和变频器采用了 PROFIBUS DP 接口，MVI56-PDPS 就充当协议翻译和数据汇聚的核心。它确保了关键过程数据的可靠传输。

食品饮料：在包装和灌装生产线上，需要集成各种高速设备，如贴标机、高速传送带驱动。如果这些设备采用 PROFIBUS 接口，MVI56-PDPS 使得 ControlLogix 可以直接、高响应地控制这些第三方设备，保证生产节奏。

冶金和矿业：在轧钢、连铸等重工业环境中，需要控制大量的大功率变频器。如果这些变频器使用 PROFIBUS DP 通信，PROSOFT MVI56-PDPS 就成了 ControlLogix 对这些驱动器进行远程启停、速度设定和状态监控的唯一通道。

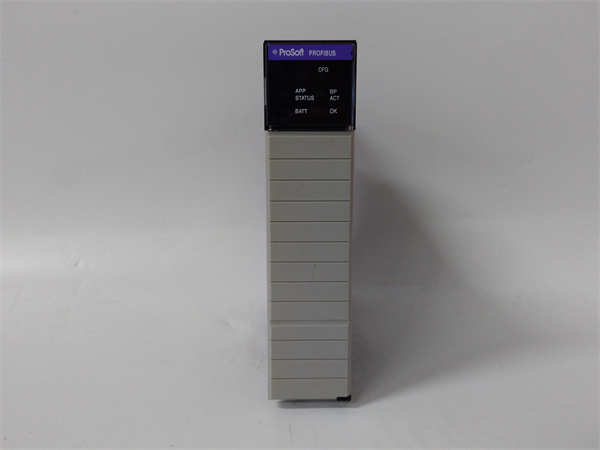

MVI56-PDPS PROSOFT

相关产品

MVI56-PDPS 属于 PROSOFT 的 MVI56 系列，是 ControlLogix 平台的通信扩展模块，通常与以下模块或软件配合使用。

MVI56E-PDPS：增强型 PROFIBUS DP 主站模块。是 MVI56-PDPS 的升级版本，提供更快的处理器和更大的内存，支持更先进的诊断和配置功能。

MVI56-PDPS-Slave：PROFIBUS DP 从站模块。用于在 ControlLogix 平台下，将PLC作为 PROFIBUS DP 从站接入更高级别的 PROFIBUS 网络。

1756-L7x/L8x：ROCKWELL ControlLogix 系列中央处理器模块。MVI56-PDPS 必须安装在与这些 CPU 模块同机架的插槽中。

1756-Axx：ROCKWELL ControlLogix 机架。用于安装 MVI56-PDPS 和其他 ControlLogix 模块。

RSLogix 5000 / Studio 5000：罗克韦尔的编程软件。用于配置 MVI56-PDPS 模块的 I/O 数据映射和标签定义。

PROFIBUS GSD 文件：用于配置 MVI56-PDPS 主站的从站设备描述文件。

安装与维护

安装前准备: 安装 PROSOFT MVI56-PDPS 模块，首先需要将其插入ControlLogix机架的任意可用插槽，并确保其与背板总线连接牢固。最关键的步骤是 PROFIBUS DP 总线的物理连接。需要使用PROFIBUS DP 标准电缆，并确保总线两端的终端电阻 (Termination Resistor) 被正确启用（通常在连接器上设置）。在通电前，必须在 ControlLogix 编程软件中正确配置 MVI56-PDPS 作为一个 I/O 模块，并导入所有 PROFIBUS 从站的 GSD 文件。

维护建议: MVI56-PDPS 的维护主要集中在总线诊断。建议定期通过 PROSOFT 的配置工具或 ControlLogix 的诊断标签，检查 PROFIBUS 网络中的总线错误率和从站响应时间。如果发现错误率异常升高，应立即检查总线电缆、终端电阻和接地情况。
