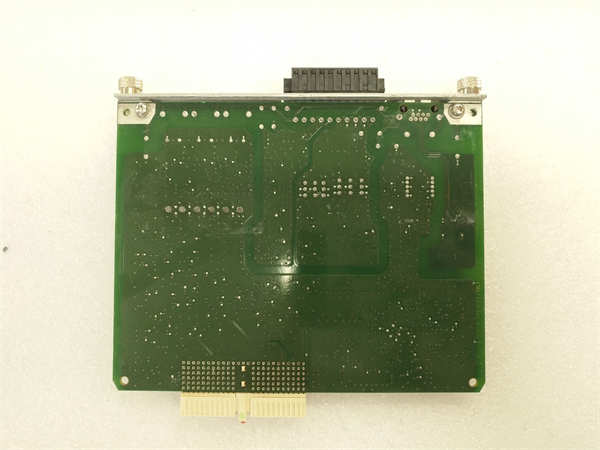

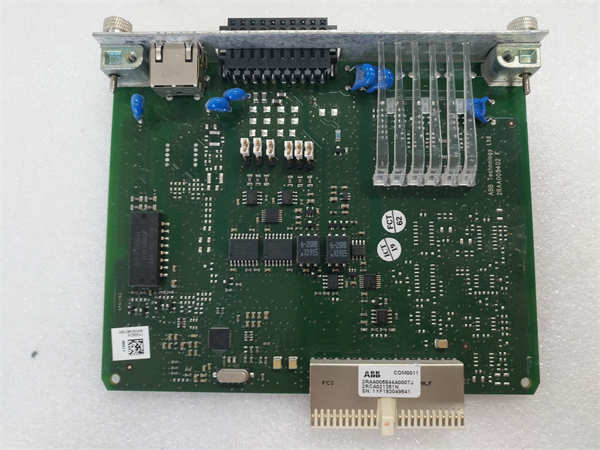

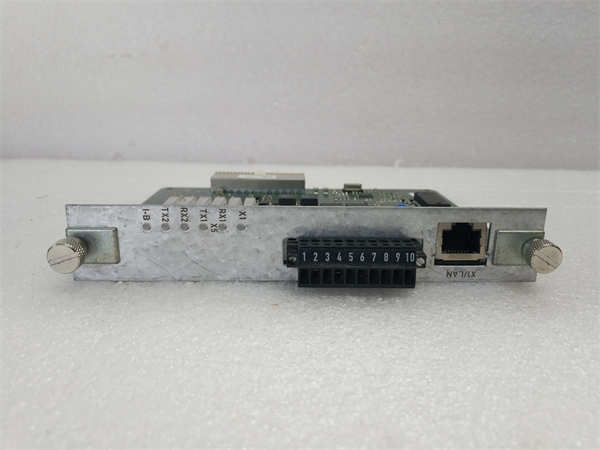

COM0011 2RAA005844A0007J ABB 通信接口模块

Description

ABB COM0011 2RAA005844A0007J是一款紧凑型且功能强大的通信接口模块，属于ABB的工业自动化通信产品系列。这款ABB COM0011旨在为ABB的控制系统提供灵活多样的通信能力，支持包括以太网、RS-485以及IRIG-B等多种通信协议。作为控制系统与外部设备、网络以及时间同步系统进行数据交换的关键组件，ABB COM0011 2RAA005844A0007J确保了系统内外的无缝连接和高效的数据传输。其集成的以太网接口方便了系统与工业以太网的连接，RS-485接口则为连接现场总线设备提供了可靠的物理层支持，而IRIG-B接口则能够实现精确的时间同步，这对于需要高精度时间戳的应用至关重要。ABB COM0011小巧的尺寸使其易于安装在控制柜内的各种位置，是构建现代化、互联互通工业自动化系统的理想选择，能够显著提升系统的灵活性、可靠性和可维护性。

COM0011 2RAA005844A0007J ABB

技术规格

产品型号:COM0011 2RAA005844A0007J

制造商:ABB

产品类型:通信接口模块

以太网接口:1 x RJ45(10/100 Mbps)

RS-485接口:1 x端子连接

IRIG-B接口:1 x BNC

电源电压:通过系统总线供电

安装方式:DIN导轨安装

尺寸:约95 mm x 63 mm x 24 mm

重量:约0.1 kg

主要特点和优势

多协议支持：ABB COM0011 2RAA005844A0007J单个模块集成了以太网、RS-485和IRIG-B接口，为系统提供了多样化的通信选项，能够满足与不同类型设备和网络的连接需求。

高速以太网连接：集成的RJ45以太网接口支持10/100 Mbps的传输速率，方便控制系统接入工业以太网，实现与上位机、HMI等设备的快速数据交换。

可靠的RS-485通信：RS-485接口提供了鲁棒的串行通信能力，适用于连接符合RS-485标准的现场总线设备和仪表。

精确的时间同步：IRIG-B接口能够接收外部时间同步信号，为控制系统提供高精度的时间基准，这对于需要精确时间戳记录和同步操作的应用至关重要。

紧凑的设计：ABB COM0011模块采用紧凑型设计，节省了控制柜内的安装空间，方便集成到各种控制系统中。

工业级可靠性：作为ABB的工业自动化产品，ABB COM0011 2RAA005844A0007J具有高可靠性和抗干扰能力，能够在恶劣的工业环境下稳定运行。

易于集成：该通信接口模块可以方便地集成到ABB的各种控制平台中，如AC800M等，简化了系统架构和工程实施。

COM0011 2RAA005844A0007J ABB

应用领域

ABB COM0011 2RAA005844A0007J通信接口模块广泛应用于各种工业自动化领域，用于实现控制系统与外部设备和网络的通信，例如：

电力行业：用于变电站自动化系统，实现与保护装置、测控单元的通信，以及接收IRIG-B时间同步信号。

工业过程控制：应用于化工、石油、天然气等行业，连接现场仪表、执行器和上位监控系统。

交通运输：用于轨道交通、公路等领域的自动化控制系统，实现设备间的通信和时间同步。

制造业：应用于工厂自动化系统，连接PLC、HMI、传感器和其他自动化设备。

任何需要以太网、RS-485通信和精确时间同步的工业自动化应用。

相关产品

ABB AC800M控制器：ABB的模块化PLC系统，ABB COM0011可以作为其通信接口模块使用。

ABB CI854：ABB AC800M系列的以太网通信接口模块，提供多个以太网端口。

ABB CM579-ETH：ABB Compact Control Builder平台的以太网通信模块。

ABB RS-485通信模块：ABB提供多种RS-485接口模块，满足不同的通信需求。

IRIG-B时间同步设备：用于生成IRIG-B时间同步信号的外部设备。

工业以太网交换机：用于构建工业以太网网络的设备。

安装前准备：在安装ABB COM0011 2RAA005844A0007J通信接口模块之前，请务必参考ABB的相关产品手册和安装指南。确保安装环境符合模块的工作温度和湿度要求。检查ABB COM0011模块的包装是否完好，确认型号与所需一致。准备好所需的以太网电缆、RS-485通信线缆和IRIG-B同轴电缆。将ABB COM0011模块安装到DIN导轨上，并确保固定牢固。按照接线图正确连接以太网、RS-485和IRIG-B接口的线缆。

维护建议：为了确保ABB COM0011 2RAA005844A0007J通信接口模块的长期稳定运行，建议定期检查模块及其连接线缆是否松动或损坏。保持模块表面的清洁，避免灰尘和污垢积聚，影响散热和信号传输。定期检查网络连接和通信状态是否正常。如果使用IRIG-B接口，确保外部时间同步信号的稳定性和准确性。如果发现任何异常，请及时查阅相关的手册进行故障排除或联系ABB的技术支持团队。

COM0011 2RAA005844A0007J ABB

产品保障

ABB对其工业自动化产品ABB COM0011 2RAA005844A0007J通信接口模块提供标准的质量保证。所有产品在出厂前都经过严格的测试和检验，确保其性能符合相关的技术标准。
