关键技术规格
- 产品型号: 8V1090.00-2
- 制造商: B&R Automation (a member of ABB Group)
- 所属系统: ACOPOS 伺服驱动平台（第1代，经典系列）
- 输入电源: 3×400–480 VAC ±10%，50/60 Hz（需外接主电源断路器与滤波器）
- 额定输出电流: 9 A RMS（连续），峰值电流可达 27 A（3倍，持续数秒）
- 适配电机类型: B&R 同步伺服电机（如 8MS, 8LS 系列）或第三方兼容永磁同步电机（需正确设置参数）
- 通信接口:
- POWERLINK（实时以太网，RJ45，支持 400 µs 最小循环周期）
- 集成 RS-232（用于本地调试）
- 反馈支持: EnDat 2.1/2.2、SSI、Resolver、Hiperface（通过可选编码器模块如 8AC110.x0）
- 保护功能: 过流、过压、欠压、过热、短路、接地故障检测
- 安装方式: 垂直壁挂式安装，强制风冷（内置风扇）
- 工作环境温度: 0°C 至 +45°C（降额使用至 +55°C）

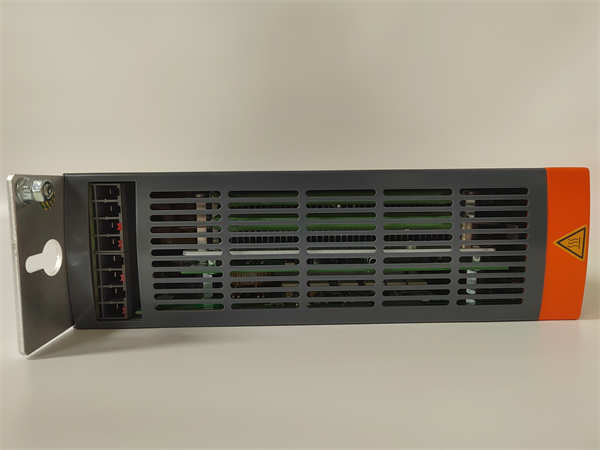

B&R 8V1090.00-2
功能定位与应用场景分析
8V1090.00-2 是 B&R ACOPOS 系列中一款面向中等功率应用的通用型伺服驱动器，广泛应用于需要高动态响应与精确同步的工业场景。作为 B&R “Powerful Motion” 架构的核心执行单元，它通过 POWERLINK 实时以太网与 Automation Studio 编程环境无缝集成，支持 PLCopen Part 4 运动控制功能块（如 MC_MoveAbsolute、MC_GearIn），实现电子齿轮、飞锯、横切等复杂工艺。
其 9 A 输出能力可驱动 1–3 kW 级伺服电机，适用于高速包装机的送膜/封切轴、印刷机的套准调节辊、机器人关节或 CNC 辅助轴等。得益于 B&R 的集中式运动控制架构，多个 8V1090.00-2 可在单一 CPU（如 X20 CP1585）协调下实现微秒级同步，无需额外运动控制器。
典型应用场景包括：
- 场景一：用于立式包装机，同步控制纵封、横封与拉膜三轴，确保袋长精度 ±0.2 mm
- 场景二：部署于标签印刷线，作为套色纠偏轴驱动单元，响应时间 < 5 ms，维持高速下的印刷对齐
- 场景三：作为仍在服役的 ACOPOS 系统关键备件，替换故障驱动器，保障专用设备（如医疗灌装线）持续运行

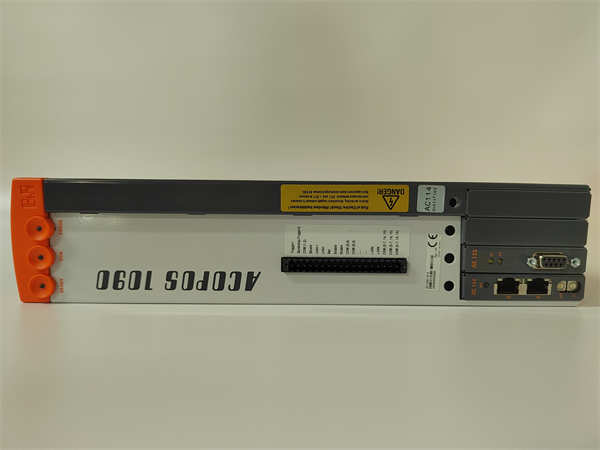

B&R 8V1090.00-2
质量标准与测试流程
伺服驱动器的隐性故障（如电流环漂移、通信抖动、散热不良）可能导致定位超差或机械振动。我们对每一台 8V1090.00-2 实施严格的动态性能验证：
- 外观与清洁：检查散热片无积尘堵塞，风扇运转正常，POWERLINK 接口无松动，确保长期热管理与通信可靠性。
- 上机实测：连接标准 B&R 8MSA 伺服电机（如 8MSA3X.R0-41），在 Automation Studio 环境下加载阶跃、正弦扫频及电子齿轮程序，进行 24 小时满载连续运行测试。
- 功能诊断：
- 验证 POWERLINK 通信周期稳定性（抖动 < ±1 µs）；
- 测试 9 A 连续输出时壳体温升 ≤ 40 K；
- 校验 EnDat 位置反馈精度（±1 LSB）；
- 模拟电网波动（±10%），确认驱动器不报错、不停机。
- 质保承诺：仅通过全部电气性能、热应力与运动控制测试的驱动器方可出库，并提供 12 个月功能性质量保证，覆盖 IGBT 模块老化、编码器接口失效及固件异常风险。
兼容性与升级路径 (技术支持)
为确保 8V1090.00-2 在您的系统中安全高效运行，请务必核对以下关键信息：
- 软件环境：需使用 Automation Studio v4.0 或更高版本 进行参数配置与调试；旧版软件可能无法支持全部诊断功能。
- 配套组件：必须外接 主电源滤波器（如 8AC910.00） 和 制动电阻（如 8AC900.00）（若负载有再生能量）；直接接入未滤波电网可能导致 EMI 报警。
- 替代关系：8V1090.00-2 属 ACOPOS 第1代产品，功能稳定但已逐步被 ACOPOS P3（如 8EI7xx.xx-x） 替代。若新建项目，建议评估 P3 系列（更高带宽、多协议支持）。
