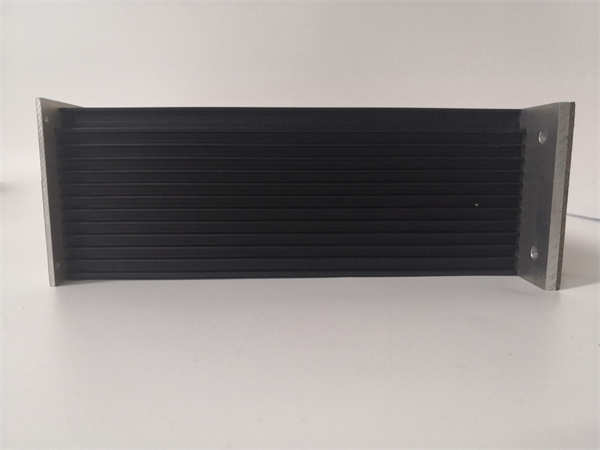

Bosch Rexroth VT-HNC100-1-23W-08-P-0 | 高性能比例阀放大器模块 - 图片 3
Bosch Rexroth VT-HNC100-1-23W-08-P-0 | 高性能比例阀放大器模块 - 图片 4

Bosch Rexroth VT-HNC100-1-23W-08-P-0 | 高性能比例阀放大器模块

  • 型号: VT-HNC100-1-23W-08-P-0
  • 品牌: Bosch Rexroth（博世力士乐）
  • 核心功能: 作为高性能电液比例阀的专用放大器模块，提供精确的电流控制、闭环反馈处理及通信接口，用于驱动4WRPE/4WRREH系列先导式比例方向阀
  • 系统适配: 适用于工业液压系统中的位置、压力或流量闭环控制，兼容Rexroth IndraDrive、PLC（如西门子S7）及上位控制系统
  • 质保标准: 12个月功能质保，经全面带载测试
分类：

描述

关键技术规格

  • 产品型号: VT-HNC100-1-23W-08-P-0
  • 制造商零件号 (MPN): R900958999
  • 制造商: Bosch Rexroth AG
  • 系统平台: 工业液压伺服与比例控制系统
  • 适用阀型: Rexroth 4WRPE、4WRREH、4WREE 等带集成位置反馈的比例方向阀
  • 控制方式: 闭环控制（基于阀芯位置反馈），支持PID参数自整定
  • 输入信号: ±10 V 模拟量指令（可选0–10 V / 4–20 mA），或通过CANopen（DS402）数字指令
  • 输出电流: 最大±1.5 A（峰值），分辨率0.1 mA，带短路与过载保护
  • 供电电压: 24 V DC（±20%），典型功耗约15 W
  • 响应时间: ≤1 ms（阶跃响应），带宽可达200 Hz（依阀而定）
  • 防护等级: IP20（仅限控制柜内安装）
  • 安装方式: DIN导轨安装（符合EN 60715），支持并排紧凑布局
  • 环境要求: 工作温度 0°C 至 +50°C，相对湿度 ≤95%（无冷凝）

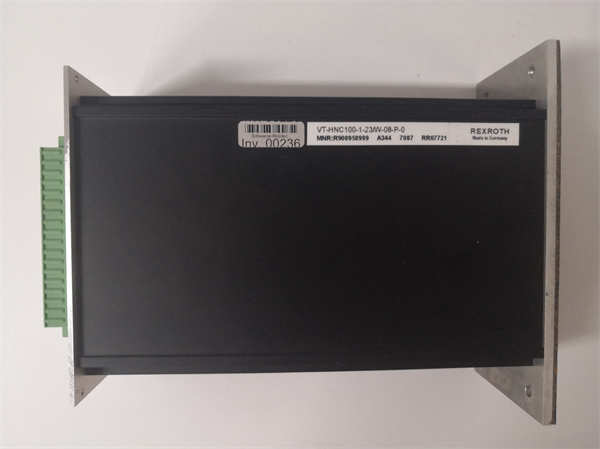

VT-HNC100-1-23W-08-P-0 R900958999 REXROTH

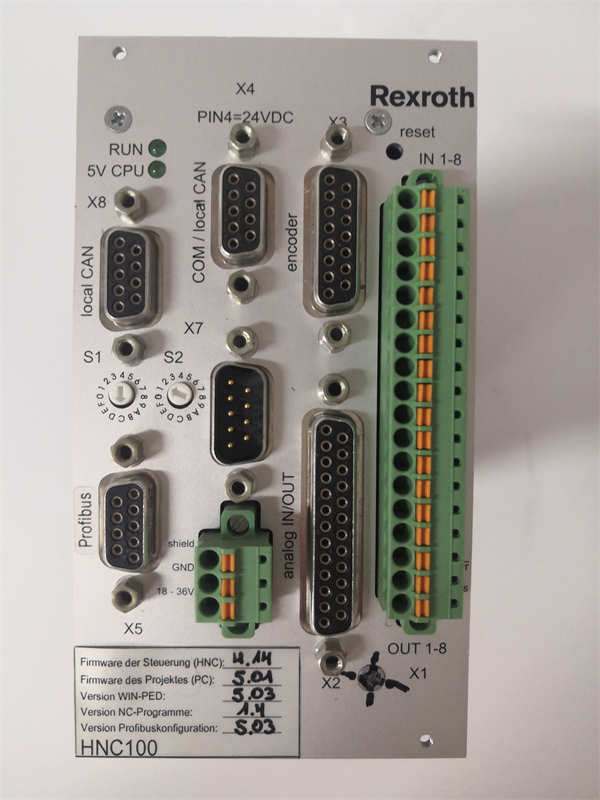

VT-HNC100-1-23W-08-P-0 R900958999 REXROTH

功能定位与应用场景分析

VT-HNC100-1-23W-08-P-0（R900958999）是博世力士乐为高性能电液比例系统设计的新一代智能阀放大器，专用于驱动带集成位置传感器（LVDT或霍尔）的比例方向阀。其核心价值在于将复杂的液压控制简化为“电信号→精确阀芯位移”的高保真映射，显著提升系统的重复精度、动态响应与抗干扰能力。

该模块采用双回路控制架构：外环跟踪指令信号，内环实时调节线圈电流以维持阀芯位置稳定。即使油温变化、负载波动或供油压力波动，系统仍能保持设定流量或压力恒定。内置的自诊断功能可监测线圈断路、反馈失效、电源异常等故障，并通过LED或CANopen状态字上报，便于快速定位问题。

典型应用场景：

  • 用于注塑机锁模与射胶单元，实现高重复精度的压力-速度复合控制
  • 用作金属压铸机合模机构的位置闭环驱动，减少飞边与废品率
  • 应用于风电变桨液压系统，提供快速可靠的桨距角调节
  • 支持试验台架（如疲劳测试机）中对加载波形的高保真复现

我们的质量标准与测试流程

尽管 VT-HNC100-1-23W-08-P-0 为电子控制模块，但其性能直接影响液压执行机构的动作精度与寿命。我们对其执行基于真实液压回路的验证流程，避免“通电即好”但动态性能不足的风险。

测试流程包括：

  • 外观与端子检测: 检查DIN导轨卡扣、接线端子是否完好，清洁PCB板面防止漏电
  • 静态功能测试: 接入24V DC电源，施加±10 V指令，验证输出电流线性度与零点漂移
  • 闭环动态测试: 连接4WRPE10E型比例阀，在测试平台上执行阶跃、正弦扫频（1–100 Hz）响应测试，记录阀芯位置跟踪误差
  • 通信验证: 通过CANopen主站（如ELMO Gold Line）发送目标位置，确认PDO同步与状态反馈正常
  • 最终质检: 仅通过全部静态与动态测试的模块方可出库，并附带测试曲线与参数配置快照
VT-HNC100-1-23W-08-P-0 R900958999 REXROTH

VT-HNC100-1-23W-08-P-0 R900958999 REXROTH

兼容性与升级路径

为确保 VT-HNC100-1-23W-08-P-0 能充分发挥其控制性能，建议在集成前核对以下关键参数。错误的阀型匹配或参数设置将导致系统振荡或响应迟缓。

需核对要点：

  • 阀型号匹配: 仅适用于Rexroth带位置反馈的比例阀（如4WRPE10E40/M-2X/…），不可用于开环比例阀（如4WRA）
  • 反馈类型: 必须确认阀内传感器为差分输出（如LVDT）或单端霍尔，模块跳线需对应设置
  • 替代关系: VT-HNC100 系列可替代旧款 VT-VSPA1 或 VT-MSPA，但需重新配置参数文件
  • 系统集成: 支持与西门子S7-1500、倍福TwinCAT、IndraLogic等主流控制器通过模拟量或CANopen对接
