Bently Nevada 3500/77M 176449 07：这是一款针对往复式压缩机汽缸压力的4通道监控模块。输入类型：正压变送器，量程支持最高10,000 psia，频响：0–5.5 kHz，精度：±0.5%FS。支持排气、吸气、最大/最小压力、压缩比、杆力监控，带多点报警逻辑，是压缩机安全与高效运行的“压控大脑”。
3500/77M 176449 07 产品概述
Bently Nevada 3500/77M 系列，176449 07 版本，是3500系统中专为往复压缩机汽缸压力监测设计的高端模块。它支持 1–4 通道输入，可接正压变送器，涵盖压力范围从100到10,000 psia，经过高带宽（最高5.5 kHz）信号调理，确保采样不漏也不卡。每通道输出八项关键变量，包括排气/吸气压力、最大/最小压力、压缩比、杆力、杆张力、杆反转程度等，通过与设定点比对实现故障报警和逻辑决策 。
模块前端自带短路线保护缓冲输出，环境适应-30°C~+65°C，重量约0.91 kg，还通过了 ATEX、cNRTLus、IECEx 防爆及 EMC 认证 。底部插槽兼容内接或外接端子，灵活部署。无论是石化、压缩机站、电厂，还是 LNG 装置，只要有往复压缩机，都能装这卡，关键压力一目了然！

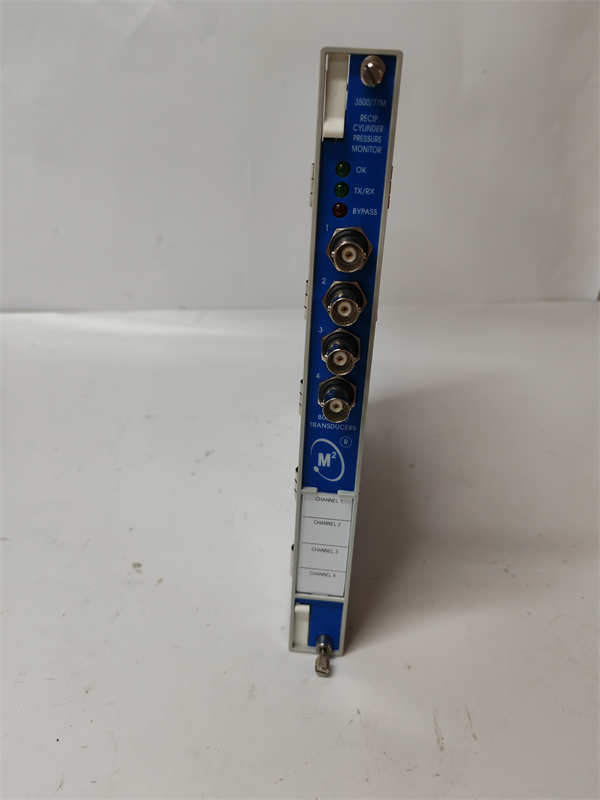

BENTLY 3500/77M 176449-07
3500/77M 176449 07 技术规格
| 参数名称 | 参数值 |
| 产品型号 | 3500/77M 03 00 176449 07 |
| 制造商 | Bently Nevada (Baker Hughes) |
| 产品类型 | Recip Cylinder Pressure Monitor（汽缸压力监控模块） |
| 通道数量 | 1–4 |
| 输入信号 | 正压变送器，3rd party；量程100–10,000 psia |
| 频率响应 | 0–5.5 kHz |
| 精度 | ±0.5%FS（+25°C），±1%FS（-30°C~+65°C） |
| 测量变量 | 排气/吸气压、最大/最小压、压缩比、杆压、杆张力、杆反转度 |
| 输出 | 前面板缓冲输出（带短路保护） |
| 输入阻抗 | 50 kΩ |
| 变送器供电 | +23 VDC ±0.8V，24.5 mA 限流 |
| 环境温度 | -30°C~+65°C（工作），-40°C~+85°C（存储） |
| 尺寸 | 全高卡：241.3×24.4×241.8 mm；IO卡：241.3×24.4×99.1 mm |
| 重量 | 0.91 kg（监控模块），0.20 kg（IO模块） |
| 通讯状态 | OK、TX/RX、Bypass 指示灯 |
| 认证 | FCC Part15，EN61000 6 2/4，EN61010 1，ATEX/IECEx II 3G T4，cNRTLus Class I Div2，DNV，ABS |
| 最低速度 | 标准60 RPM，低速30 RPM需选配 |
主要特点和优势
全压范围4通道监控
3500/77M 兼容100–10,000 psia变送器，4通道并行输出，确保往复压缩机关键汽缸压力数据实时在线，报警逻辑灵活配置。
高带宽+高精度
0–5.5 kHz频率响应、±0.5%FS精度，适合高速压缩动态监测，保证极端工况下数据也不过滤。
多变量计算
模块能自动计算压缩比、杆力、杆张力及杆反转程度，提供综合机械状态信息，不仅采，有理还有用。
冗余报警机制
支持Alert与Danger双报警设定，可选两种危险报警组合，提高安全防护层级。
认证齐全+扩展灵活
支持 ATEX、cNRTLus、IECEx，适应危险区，IO卡分内/外端子配置模式——模块与布线自由搭配。
系统兼容强
兼容3500/01、02、03 软件和 77M 固件版本 L+，并支持外部端子选配，让工程实施更顺畅 。
英文技术摘要：
The Bently Nevada 3500/77M Recip Cylinder Pressure Monitor (PN 176449 07) is a 4-channel module designed for reciprocating compressor pressure measurement. It supports pressure ranges from 100 to 10,000 psia via Bently-approved transducers, with a frequency response up to 5.5 kHz and accuracy of ±0.5% FS at +25°C. Each channel provides eight key variables – including suction/discharge, max/min pressure, compression ratio, and rod forces. Certified for hazardous locations (ATEX, cNRTLus, IECEx), with buffered outputs and firmware version L+ compatibility, it enables robust monitoring and protection in high-demand industrial applications.
应用领域
3500/77M 176449 07 是压缩机在线压力监控的“重量级工具”：
天然气/石油压缩机站：监控汽缸吸排气压力、压缩比、杆力状态，实现预防性维护；
LNG装置或化工流程中：精准采压、连杆翻转监控，避免异常运行；
船舶与海上平台：型号支持ATEX防爆，适合1区/2区环境；
发电厂调频压缩机：实时监控汽缸压力，保障系统稳定运行；
旧3500系统升级项目：直接替换、增加或带IO端子，系统兼容性强。

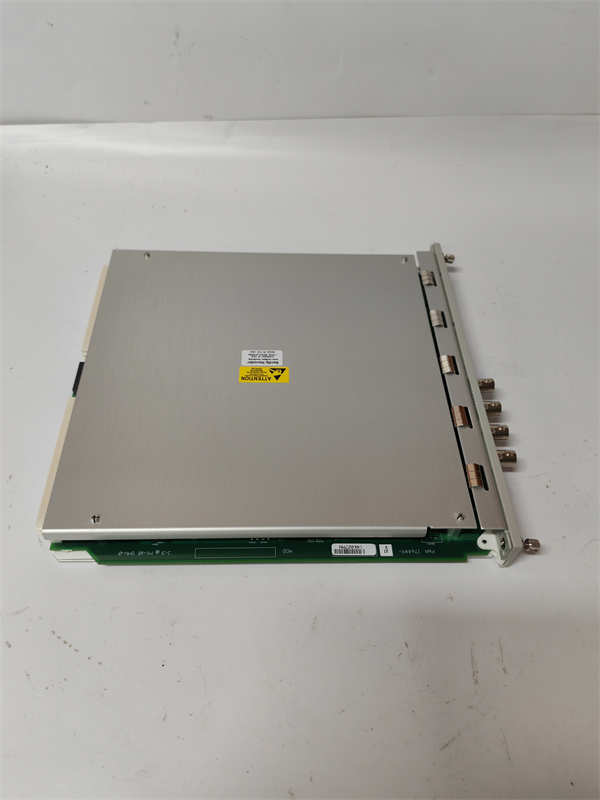

BENTLY 3500/77M 176449-07
相关产品
3500/77M 04 00 143737 01：外部端子版，用于端子布线环境；
143729 01：内置端子版IO卡，与本监测块配对；
3500/01、02、03：软件架构依赖兼容；
3500/65、60系列I/O模块：压力热电偶、RTD等传感信号监控组合；
3500/46M、47M振动模块：搭配压力监控，构建复合状态监控系统。
安装与维护
安装前准备：
断电后检查机柜插槽，确认3500系统版本兼容。安装 3500/77M 03 00 176449 07 模块时确认选择内/外端子IO，确保每个变送器接线无误。
维护建议：
模块支持热插拔缓冲，替换不影响系统在线。建议半年检查传感器标定、显示状态灯、缓冲输出短路保护。超压报警或信号异常先核查变送器，再替换模块。
