BENTLY NEVADA 3500-70 125720-01：这块四通道往复式压缩机监测模块是3500系统针对往复机的专业诊断工具！它提供4个专用监测通道，监测参数：活塞杆位移/横头振动，保护功能：碰撞/摩擦/磨损预警。它专治往复机振动模式复杂、位移难测的“疑难杂症”。

3500-70 125720-01 产品概述

在工业界，往复式压缩机（Reciprocating Compressors）是石油天然气、化工等行业不可或缺的核心设备，但其复杂的往复运动导致其振动模式与透平机完全不同，需要专用的监测技术。这款 BENTLY NEVADA 3500-70 125720-01 模块就是为解决这个难题而设计的。它是一个四通道全高模块，主要针对往复机械的关键部件进行精确、连续的在线监测。

3500/70 模块的核心职责是接收来自活塞杆位移传感器（Rod Position Probes）和十字头（Crosshead）振动传感器的信号，并进行高速信号处理。它通常监测以下关键参数：

活塞杆落度（Rod Drop）： 衡量活塞杆由于活塞环或填料磨损而导致的径向位移。这是判断活塞环健康度和预防活塞与气缸碰撞（Rubbing）的直接指标。

活塞杆动态位移（Dynamic Rod Position）： 监测活塞杆在压缩循环中的实时位移，用于诊断活塞环间隙和横头运动的异常。

框架振动（Frame Vibration）： 监测机架的整体振动，通常采用速度传感器。

3500-70 125720-01 模块具有独立的报警逻辑和可编程的限值，一旦监测到的参数超过设定的警戒或危险限值，它会立即通过背板向 3500/32 继电器模块发送信号，实现报警或紧急停机，确保这些高压、高风险设备的运行安全。

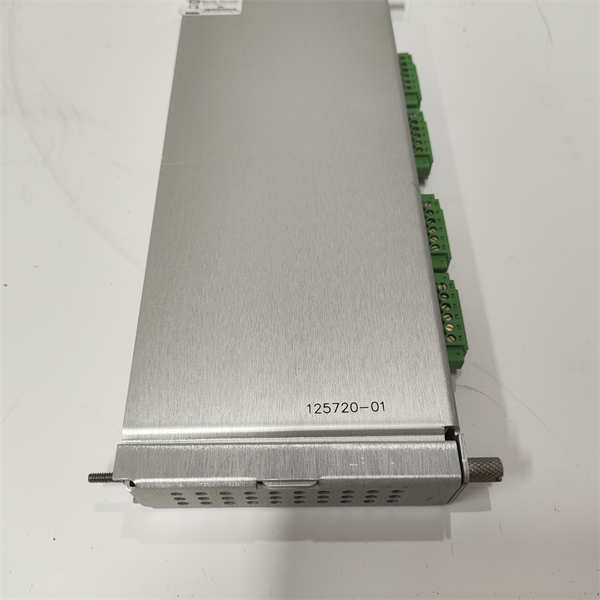

BENTLY NEVADA 3500-70 125720-01

3500-70 125720-01 技术规格

主要特点和优势

老炮儿我跟你说，3500-70 125720-01 这块模块就是为往复机**“量身定制”的，它解决了通用振动监测模块对付不了的往复运动**难题。

专业的活塞杆落度监测: 往复式压缩机最怕的就是活塞环磨损，磨损后活塞杆会“下沉”（Rod Drop），最终可能导致活塞与气缸壁摩擦或碰撞，那可就是灾难性故障。这款 3500-70 125720-01 模块的核心功能就是精确监测活塞杆的静态和动态位移。它通过专门的低通滤波和直流（DC）位移测量，能准确计算出活塞杆相对于理想中心线的下沉量，实现对活塞环和填料磨损的早期、量化诊断。

高集成度和专用算法: 不同于通用的 3500/42M 监测器，3500-70 125720-01 内部集成了针对往复机运动的定制化信号处理算法。它可以接收来自键相信号（Keyphasor）或转速模块（Tachometer）的同步信号，将活塞杆的位移数据与曲轴的角度同步，从而在 System 1 中绘制出活塞杆动态轨迹或PV图。这种时间同步的分析能力，是诊断活塞碰撞、阀门异常或连杆故障等往复机特有故障的唯一途径。

功能安全和可维护性: 作为 3500 系统的核心部件，3500-70 125720-01 具备所有 3500 模块的优点，包括双报警等级（Alert/Danger）、可配置的跳闸逻辑以及热插拔（Hot-Swappable）能力。在石油天然气等行业的往复压缩机组上，其可靠性是保证设备长期安全、防止高压泄漏的关键。一旦监测器检测到异常，它可以快速触发停机，将损失降到最低。

The BENTLY NEVADA 3500-70 125720-01 Reciprocating Compressor Monitor is an application-specific module engineered to handle the unique mechanical dynamics of reciprocating machinery. Its primary advantage is dedicated, high-precision Rod Position Monitoring. It accurately tracks both the static Rod Drop—a direct indicator of piston ring and packing wear—and the dynamic position of the piston rod throughout its stroke. This dual-monitoring capability is crucial for preventing catastrophic failures caused by the piston making contact with the cylinder walls (Rubbing).

The 3500-70 125720-01 features specialized Signal Processing Algorithms synchronized with the machine’s speed via a Keyphasor signal. This allows for advanced diagnostics, such as plotting the rod’s position versus crank angle, enabling engineers to precisely pinpoint issues like abnormal valve timing or excessive clearance changes. Its Four Channels offer excellent monitoring density for multi-throw compressors. Like other 3500 modules, it supports Hot-Swapping, which permits maintenance without compromising the protective functions of the rest of the rack, a feature that significantly improves Operational Availability in demanding applications like large refinery compressors.

应用领域

BENTLY NEVADA 3500-70 125720-01 模块的应用领域非常专一，它就是为了保护往复式机械而存在的。

在石油天然气行业，这是天然气增压站、注气和输气站的往复式压缩机（Reciprocating Compressors）的标准配置。这些压缩机用于高压天然气输送、注井和分离过程。3500-70 125720-01 能够监测到活塞环的早期磨损，从而在活塞与气缸壁接触造成昂贵的气缸损坏之前，发出警告或停机。

在化工和化肥行业，大型合成气压缩机和工艺气体压缩机的可靠性至关重要。这些设备运行在极高压力和高负荷下，任何活塞杆的异常位移都可能导致密封失效和有毒气体泄漏。通过 3500-70 125720-01 提供的精确监测，可以有效预防这些安全风险。此外，所有需要进行状态监测（Condition Monitoring）和故障诊断以优化维护周期的往复式机械，都需要这款模块来提供专业的数据支持。

相关产品

3500-70 125720-01 模块是往复机的信号处理核心，它必须与以下模块和传感器配合使用：

3500/05：系统机架。3500-70 安装在机架的通用槽位中。

3500/50M：键相/转速监测模块。用于提供键相信号（Keyphasor），是 3500-70 进行同步数据采集和曲轴角分析的必需品。

3300 XL 涡流传感器：例如 330180-XX-XX，通常用于活塞杆位移的测量。

330500 加速度传感器或330525 速度传感器：用于监测往复机框架或机架的结构振动。

3500/22M：瞬态数据接口模块。用于将 3500-70 的专业数据转发给 System 1 软件进行高级诊断。

3500/32 125712-01：继电器输出模块。接收 3500/70 的报警信号并执行停机动作。

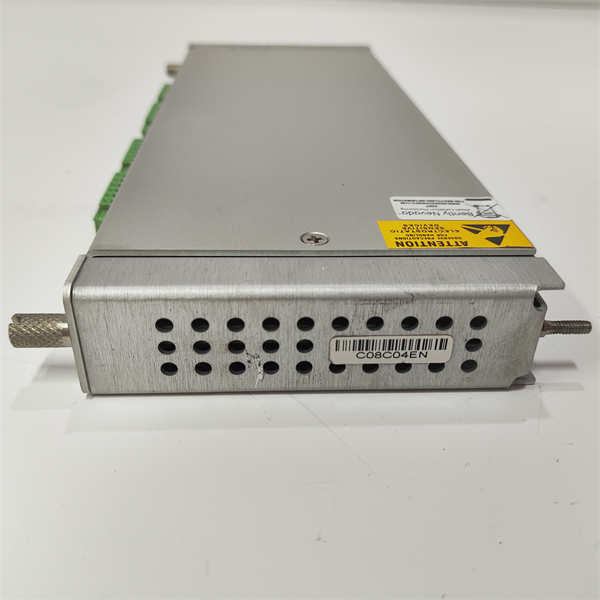

BENTLY NEVADA 3500-70 125720-01

安装与维护

安装前准备: 安装 3500-70 125720-01 模块时，最重要的是传感器配置和同步。 必须确保用于测量活塞杆位移的涡流探头已根据往复机制造商的要求精确安装，其探头尖端必须对准活塞杆，且间隙电压设置正确，这是 3500-70 125720-01 获得准确数据的先决条件。 必须将 3500-70 与 3500/50M 键相模块正确连接，确保活塞杆动态位移数据与曲轴转角同步，否则诊断数据将毫无意义。 在插入模块前，必须通过 3500 Rack Configuration Software 软件配置活塞行程、压缩级数、报警限值等所有往复机专用参数。

维护建议: 3500-70 125720-01 的维护重点在于落度趋势和动态轨迹分析。 必须定期检查 3500-70 监测的活塞杆落度趋势。
