Bently Nevada 3500/45 176449-04 位置监测器 – 4通道机械保护，关键参数全掌握！

描述

Bently Nevada 3500/45 176449-04：这块位置监测器，那是机械保护系统的“核心大脑”！它能精准监测旋转机械的轴向位移、差胀、阀位等关键位置参数，通道数：4通道，兼容传感器：电涡流位移传感器、旋转位移传感器 (RPT)、直流/交流线性变差动变压器 (LVDT)、旋转电位计。别瞅了，原厂正品，售后无忧，咱家就是你搞定机械安全的靠山，没毛病！

产品详细说明

3500/45 176449-04 产品概述

各位兄弟们，今天咱就来扒一扒Bently Nevada的“机械健康卫士”—— 3500/45 176449-04 位置监测器。这玩意儿，说白了，就是Bently Nevada 3500系列机械保护系统中的一个关键模块，专门用来监测旋转机械的各种“位置”参数，确保设备运行在安全范围之内。在咱们的工业现场，大型旋转机械，比如汽轮机、压缩机、发电机组等，它们的轴向位置、转子与机壳的相对膨胀（差胀）、以及关键阀门的开度等参数，都直接关系到设备的安全、效率和寿命。任何这些位置参数的异常，都可能预示着严重的机械故障，甚至导致灾难性的设备损坏。

这块 Bently Nevada 3500/45 176449-04 模块，可不是简单的传感器接口，它是一个高度智能化的4通道监测仪表。它能够接受来自多种类型传感器的输入，包括常用的电涡流位移传感器 (Proximity Transducers)、旋转位移传感器 (RPTs)、直流/交流线性变差动变压器 (DC/AC LVDTs) 和旋转电位计。通过这些传感器，3500/45 能够实时获取轴向位移、差胀、机壳膨胀、以及阀门位置等关键数据。它对这些输入信号进行处理和调理，并将其与用户预先设置的报警限值进行持续比较。一旦监测到的参数超过了设定的警戒 (Alert) 或危险 (Danger) 报警值，3500/45 就会立即驱动报警，并通过3500系统的继电器触点输出信号，通知操作人员采取措施。这种连续的在线监测和报警功能，是预防性维护 (Preventive Maintenance) 和保障机械设备安全运行的核心。可以说，有了 Bently Nevada 3500/45 176449-04，你的关键旋转机械就多了一层严密的“安全网”，避免了不必要的损失！

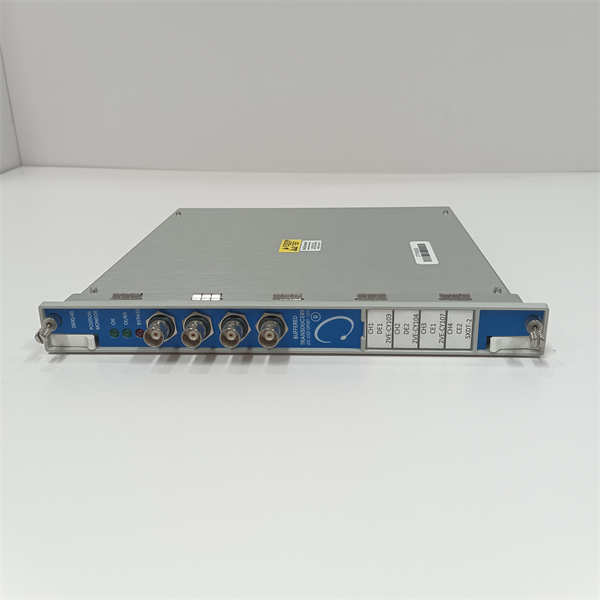

Bently 3500/45 176449-04

3500/45 176449-04 技术规格

主要特点和优势

咱这块 Bently Nevada 3500/45 176449-04 模块，为啥能在工业圈里吃得开？那可不是吹的，都是实打实的本事！

首先，多功能监测，覆盖面广：这玩意儿可不仅仅是测一个简单的位移，它能同时监测多种关键的位置参数，包括轴向推力位置、差胀（转子和机壳的相对膨胀）、机壳膨胀，甚至精确的阀门位置。而且它能兼容多种传感器，无论是传统的电涡流传感器，还是LVDT、RPT，它都能“通吃”。这种多功能、多传感器兼容性 (Multi-functional and multi-sensor compatibility) 让你一套系统就能搞定复杂的机械位置监测需求，极大地简化了系统集成和维护。

其次，高度可编程，保护更灵活：3500/45 的每个通道都可以通过3500 Rack Configuration Software进行灵活编程，以执行不同的监测功能。你可以根据不同的机械类型、运行工况以及特定的保护策略，精确设置警戒 (Alert) 和危险 (Danger) 报警限值，甚至可以配置报警延时。这种高度的可编程性 (High programmability) 意味着你可以定制最适合你设备的保护方案，避免不必要的误报，同时确保在真正危险发生时能及时响应，实现精准的机械保护。

再来，实时在线监测，预防性维护利器：作为Bently Nevada 3500系列的核心模块，3500/45 176449-04 提供的是连续的、实时的在线监测。它不是简单的抽样检查，而是24小时不间断地“盯着”你的设备。一旦监测到的参数出现异常趋势或达到报警阈值，它会立即发出信号，让操作人员能在故障初期就发现问题并采取措施，大大延长了设备的运行寿命 (Extended operational life) 并减少了突发停机造成的损失。这种预防性维护 (Preventive maintenance) 能力对于避免灾难性故障至关重要。

最后，高可靠性与系统集成性，运行更稳定：Bently Nevada作为机械健康管理领域的领导者，其产品以高可靠性著称。3500/45 模块本身设计坚固，适用于严苛的工业环境。它无缝集成到3500监测系统机架中，与其他3500模块（如电源、继电器模块、TDI模块等）协同工作，形成一个完整而强大的机械保护和状态监测系统。这种高集成度 (High integration) 和可靠性 (Reliability) 确保了整个监测系统能够长期稳定运行，为关键设备的持续安全运行提供坚实保障。

The Bently Nevada 3500/45 176449-04 Position Monitor offers unparalleled capabilities for safeguarding critical rotating machinery. Its primary strength lies in its versatile, multi-functional monitoring of essential position parameters such as axial thrust, differential expansion, case expansion, and valve position. This module accepts inputs from various transducer types, including proximity probes, RPTs, and LVDTs, allowing for comprehensive coverage across diverse machinery applications. Secondly, its high programmability through the 3500 Rack Configuration Software enables users to precisely define monitoring functions, set Alert and Danger alarm setpoints, and configure alarm delays, providing tailored and highly effective machinery protection strategies. Crucially, the 3500/45 facilitates real-time, continuous online monitoring, empowering proactive maintenance by detecting subtle changes in machinery behavior before they escalate into catastrophic failures, thereby extending asset life and minimizing unscheduled downtime. Finally, as an integral component of the highly reliable Bently Nevada 3500 series, this module boasts robust construction and seamless system integration, ensuring stable and dependable operation within complex machinery protection and condition monitoring architectures.

应用领域

这块 3500/45 176449-04 模块，在咱们工业界那可是个“关键守护者”，应用场景广着呢！

首先，电力行业，那是它的“必争之地”。大型汽轮机、发电机组是电厂的核心设备，它们的轴向位置、转子差胀等参数直接影响着机组的安全和发电效率。Bently Nevada 3500/45 能够实时监测这些关键参数，一旦出现异常，立即发出报警，避免因轴承损坏、转子碰擦等问题导致的重大停机事故。

再就是 石油天然气和化工行业，这里的压缩机、泵、反应器等旋转设备通常是连续运行的，一旦停机损失巨大。3500/45 在这些场合用于监测压缩机轴向推力、高压阀门开度等，确保工艺过程的稳定性和设备的完整性。

还有，在钢铁和冶金行业，轧钢机、鼓风机等设备的轴承和转子都需要严格的位置控制。Bently Nevada 3500/45 能够监测这些设备的轴向窜动、热膨胀等，保障生产线的稳定运行和产品质量。

此外，在制药、造纸、水处理，甚至是船舶推进系统等领域，只要涉及到对大型或关键旋转机械的轴向位移、相对膨胀、或阀门开度等位置参数进行精密监测和保护的场合，你都能看到 Bently Nevada 3500/45 176449-04 的身影。它就是那个“看不见的英雄”，为您的关键资产提供持续的、高可靠性的保护！

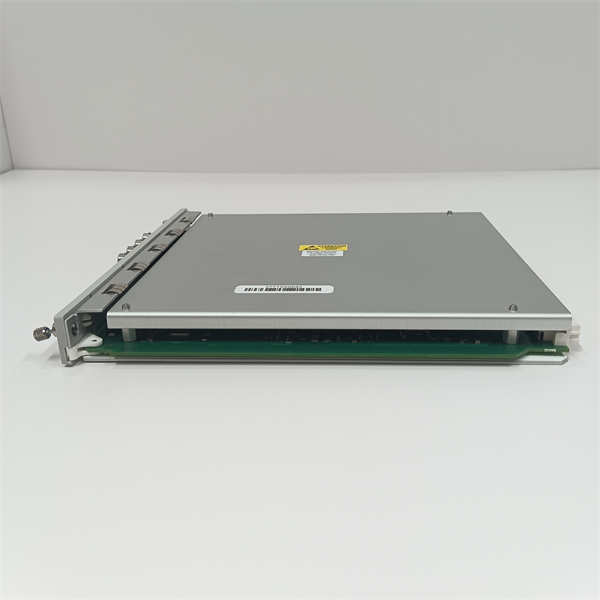

Bently 3500/45 176449-04

相关产品

跟咱们 Bently Nevada 3500/45 176449-04 模块“沾亲带故”的兄弟姐妹们也不少，都是Bently Nevada 3500系列里的好搭档：

• Bently Nevada 3500/40 Proximitor Monitor：通常用于监测径向振动和轴位置（但不如3500/45专门针对轴向位置和差胀）。
• Bently Nevada 3500/42 Proximitor/Seismic Monitor：结合了电涡流和地震传感器的输入，提供更全面的振动监测。
• Bently Nevada 3500/22M Transient Data Interface (TDI)：负责将监测数据传输到上位机系统，进行更高级的数据分析和诊断。
• Bently Nevada 3500/32 Relay Module：与3500/45配合使用，接收报警信号并驱动外部继电器，实现停机或报警输出。
• Bently Nevada 3500/05 Rack Interface Module (RIM)：3500系统的核心通信模块，负责所有模块的配置和数据传输。
• Bently Nevada 3300 XL 系列传感器：与3500/45配合使用的各种电涡流位移传感器、LVDT等。

安装与维护

安装前准备：在安装 Bently Nevada 3500/45 176449-04 模块之前，各位老铁，你可得把功课做足了！首先，确保你手头儿的 3500/45 176449-04 是原厂正品，包装完好无损。然后，断电！断电！断电！这是咱们工业现场永远的第一原则，特别是涉及到关键设备和高压系统，安全永远是第一位的，千万别拿自己的安全开玩笑。检查一下3500机架的槽位是不是干净利索，有没有异物，确保模块能顺利插入。静电防护也得做好，戴上防静电腕带，别让静电把好好的 3500/45 给“烧”了。最关键的是，要严格按照Bently Nevada的官方手册进行接线，特别是传感器输入线和报警输出线的连接，确保极性正确，连接牢固，避免因为接线错误导致测量不准或无法报警。

维护建议：说起 3500/45 176449-04 的维护，其实这玩意儿挺“省心”的，因为Bently Nevada的产品质量是真过硬。日常维护主要是“看”和“试”。“看”就是定期检查模块正面的LED指示灯状态（OK, TX/RX, Bypass），有没有异常的报警灯亮着，或者有没有异常的物理损伤，比如外壳破损、端子松动、灰尘堆积等。如果环境灰尘比较大，可以定期用干净的干燥压缩空气轻轻吹一吹，但注意别直接对着开孔猛吹。最重要的“试”就是定期利用3500系统软件进行功能自检和报警测试。按照Bently Nevada的官方说明书，定期对每个通道进行模拟故障测试，确认报警继电器能正常动作，并且指示灯能正确显示。这个测试操作非常重要，它能确保 Bently Nevada 3500/45 在真正需要的时候能够可靠地发出警报。任何涉及到电气或机械部分的维护，都必须由具备专业资质的电气或机械工程师进行，严格按照Bently Nevada的官方手册操作，不懂就问，别自己瞎搞，这可是人身安全和设备安全的关键保障！
