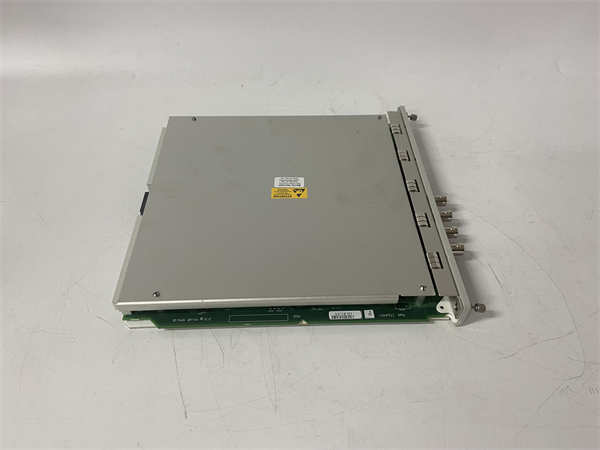

BENTLY NEVADA 3500/42M 176449-02 – 振动/轴位/键相监测模块

描述

BENTLY NEVADA 3500/42M 176449-02 是 BENTLY NEVADA 3500 机械保护系统中的四通道振动监测模块。它设计用于接收电涡流传感器 (Proximitor) 或速度传感器 (Velomitor) 信号，对轴振动、轴向位移、键相、壳体振动等关键参数进行实时处理和报警。176449-02 是其具体版本号，通常指具备特定功能的型号。通道数量：4通道，输入类型：Proximitor/Velomitor/Keyphasor，输出类型：报警/连锁。3500/42M 176449-02 是电力、石化、制造等行业保障旋转机械安全和提升可靠性的核心守门员。

3500/42M 176449-02 产品概述

BENTLY NEVADA 3500/42M 176449-02 模块是世界知名的 BENTLY NEVADA 3500 系列机械保护系统的心脏组件之一。在大型旋转机械，如汽轮机、压缩机、水泵和齿轮箱的运行中，振动、轴位移和转速是决定设备健康与否的关键参数。3500/42M 176449-02 正是为此而生：它是一款四通道监测模块，接收来自电涡流传感器（测量轴振动和轴向位移）和键相传感器（测量转速和参考相位）的原始信号，并进行高速、高精度的实时处理。

该模块的核心价值在于它的快速响应能力和高可靠性。它持续监测这些关键参数是否超出预设的警报 (Alert) 和危险 (Danger) 极限值。一旦超出危险极限，BENTLY NEVADA 3500/42M 176449-02 就会触发继电器输出，执行安全联锁或自动停车 (Trip)，从而在设备遭受灾难性损坏前将其保护起来。型号后缀 176449-02 通常代表了该模块的特定硬件版本，可能包含特定的固件或功能集，如支持高频振动监测或特定传感器配置。在 Bently Nevada 的产品体系中，3500/42M 176449-02 提供的实时保护功能，是实现最高安全完整性等级 (SIL) 的基础。

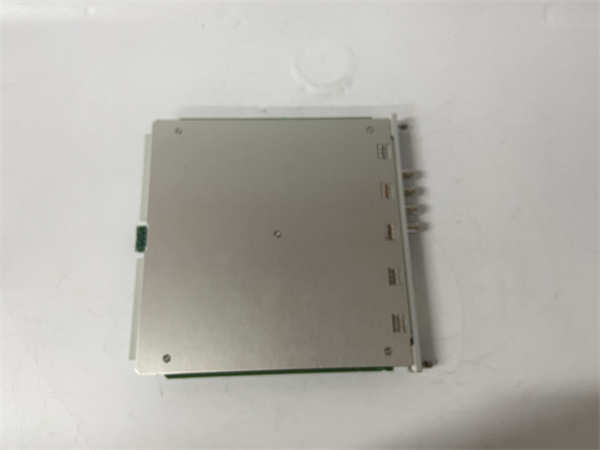

3500/42M 176449-02 BENTLY

3500/42M 176449-02 技术规格

主要特点和优势

高度可编程和灵活性

3500/42M 176449-02 模块的强大之处在于其高度的可配置性。它的四个通道不是固定的，可以灵活配置为：轴振动、轴向位移，或壳体振动等不同类型的传感器输入。这种灵活性意味着用户可以用一个模块来监测机器上不同类型的振动和位移。此外，它支持多个报警设置点 (Setpoints)，包括直接值、间隙值 (Gap)、转速乘积 (RPM Multiplier) 等多种复杂报警逻辑，确保了监测和保护的精确度与针对性。这种一专多能的设计大大简化了备件管理和系统复杂度。

实时保护与快速停机逻辑

在机械保护系统中，速度就是生命！BENTLY NEVADA 3500/42M 176449-02 具备微秒级的信号处理和报警输出能力。当振动或位移超过危险极限时，模块能迅速触发继电器输出，执行快速停车 (Fast Trip)。这种速度是防止轴与轴承摩擦、转子与静子接触等灾难性故障发生的最后保障。它遵循严格的 API 670 标准，是工业界公认的最可靠机械保护系统 (Most Reliable Machine Protection System) 之一。

动态数据采集支持

BENTLY NEVADA 3500/42M 176449-02 不仅仅是一个保护器，它还是一个优秀的数据采集前端。它能提供完整的动态数据 (Dynamic Data)，包括原始波形 (Raw Waveforms)、频谱图 (Spectrum) 和 轨道图 (Orbits)，这些数据通过 3500/22M 通信网关传输到状态监测软件（如 System 1），为预测性维护 (Predictive Maintenance) 和故障诊断 (Fault Diagnostics) 提供详尽的原始依据。这种保护与监测一体化的能力，正是 Bently Nevada 系统的核心价值所在。

The BENTLY NEVADA 3500/42M 176449-02 module is the definitive component for rotating machinery protection, embodying the highest standards of reliability and precision. This four-channel monitor is uniquely versatile, capable of processing signals from various transducers—Proximitors for shaft vibration (Dynamic Motion) and axial position, and Velomitors for casing vibration. The 3500/42M 176449-02 excels in fast, deterministic safety functions, ensuring trip outputs are initiated within milliseconds upon exceeding configurable Alert and Danger setpoints, adhering strictly to API 670 standards. Beyond primary protection, the module is a critical data source, transmitting both static and dynamic data (unfiltered signals) to higher-level condition monitoring software. This dual role—providing safety interlocking and comprehensive diagnostic data—makes the 3500/42M 176449-02 indispensable for extending machine life and implementing effective preventive maintenance strategies across high-value industrial assets.

应用领域

BENTLY NEVADA 3500/42M 176449-02 模块主要应用于所有对旋转机械安全和可靠性有最高要求的工业场景。

电力行业 (Power Generation)： 核心用于监测汽轮机、发电机和给水泵等大型设备的轴振动和轴向位移。3500/42M 176449-02 的实时保护功能能防止转子擦伤、轴承损坏等灾难，是电厂机组安全运行的强制性配置。

石油和天然气 (Oil & Gas)： 在压缩机、大型泵和燃气轮机上，3500/42M 176449-02 用于监测喘振、不平衡和轴承间隙。在长距离管道运输中，它保障了输气站和压缩站设备的安全稳定运行。

石化和化工 (Petrochemical)： 在各种反应釜搅拌器、离心机、高压往复式压缩机上，BENTLY NEVADA 3500/42M 176449-02 监测的振动和位移数据，是控制联锁逻辑和预测性维护程序的关键输入。

金属冶金和重型制造： 用于监测大型齿轮箱、高速电机和轧机设备。由于这些设备成本高昂且故障修复时间长，3500/42M 176449-02 提供的早期故障预警和自动保护功能显得尤为重要。

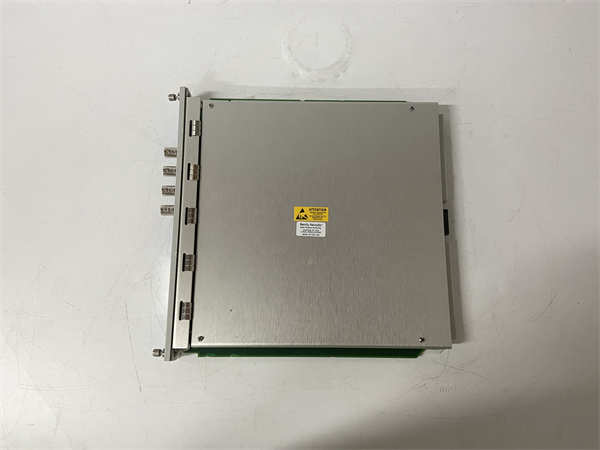

3500/42M 176449-02 BENTLY

相关产品

3500/42M 176449-02 是 3500 系统的核心，通常与以下关键型号配合使用：

3500/22M: 系统接口模块 (System Interface Module, SIM)，负责将 3500/42M 的数据传输到上位机系统（如 System 1）和 Modbus/Ethernet IP 通信。

3500/15: 电源模块 (Power Supply Module)，为 3500/42M 等所有模块提供冗余电源。

3500/32: 继电器模块 (Relay Module)，接收来自 3500/42M 的报警信号并驱动现场继电器执行停车连锁。

3500/50: 转速/键相监测模块 (Keyphasor Module)，常与 3500/42M 配合，提供高精度转速和相位参考。

3300 XL Proximitor Sensors: Bently Nevada 专用的电涡流传感器，直接为 3500/42M 提供轴振动和位移的毫伏级信号。

安装与维护

安装前准备：安装 BENTLY NEVADA 3500/42M 176449-02 模块前，必须确保 3500 机架已断电，并遵循严格的静电防护 (ESD) 规范。3500/42M 176449-02 模块通常安装在 3500 机架的 I/O 插槽中，并通过背板与电源和通信模块连接。最关键的是，必须确认所有传感器（Proximitor, Velomitor, Keyphasor）的现场接线已连接到模块的配套终端块上，且电缆屏蔽层已正确接地，以最大程度地抑制电磁干扰 (EMI)。在模块配置之前，必须使用 Bently Nevada 的专用软件确认传感器输入类型与 3500/42M 176449-02 的配置相符。

维护建议：对于 BENTLY NEVADA 3500/42M 176449-02 模块，核心维护工作是系统校验和诊断。应定期执行报警功能测试和系统级校验，确保模块的监测精度和报警响应时间符合规范。利用 3500/22M SIM 模块，工程师可以远程查看 3500/42M 176449-02 的模块状态 LED、通道报警状态以及传感器的直流间隙电压 (DC Gap Voltage)。
