BENTLY NEVADA 3500/42M 振动监测模块 – 176449-02 部件号，四通道高精度采集！

描述

BENTLY NEVADA 3500-42M 176449-02：这块四通道振动监测模块是3500系统的“眼睛”，负责采集和处理传感器信号！它提供4个振动/位移通道，信号类型：径向振动/轴向位移/差胀，报警等级：警戒/危险。它专治机械振动监测不准或报警滞后的“疑难杂症”。

3500-42M 176449-02 产品概述

在 Bently Nevada 3500 机械保护系统中，3500/42M 振动监测模块是最常用、最重要的监测卡件之一。这款部件号为 176449-02 的 BENTLY NEVADA 3500-42M 模块是一个四通道全高模块，它的核心职责是接收、处理和评估来自现场各种传感器的原始信号。它通常安装在 3500/05 机架的通用槽位中。

3500/42M 176449-02 模块的强大之处在于它的通用性和高精度信号处理能力。每个通道都可以独立配置，以适应不同的监测需求，比如：

径向振动（Radial Vibration）： 接收涡流传感器信号，监测转子相对于轴承的振动。

轴向位移（Axial Position）： 监测转子相对于推力轴承的轴向位置，防止转子与定子摩擦。

差胀（Differential Expansion）： 监测转子和机壳在启动/停机时的相对热膨胀。

一旦信号处理完成，3500-42M 176449-02 就会将监测到的实时值与工程师设置的**警戒（Alert）和危险（Danger）**报警限值进行高速比较。如果超过限值，它会立即发出报警信号给背板，进而驱动 3500/32 继电器模块进行报警或停机操作。它的可靠性直接决定了整个保护系统的有效性，是符合 API 670 标准的关键硬件。

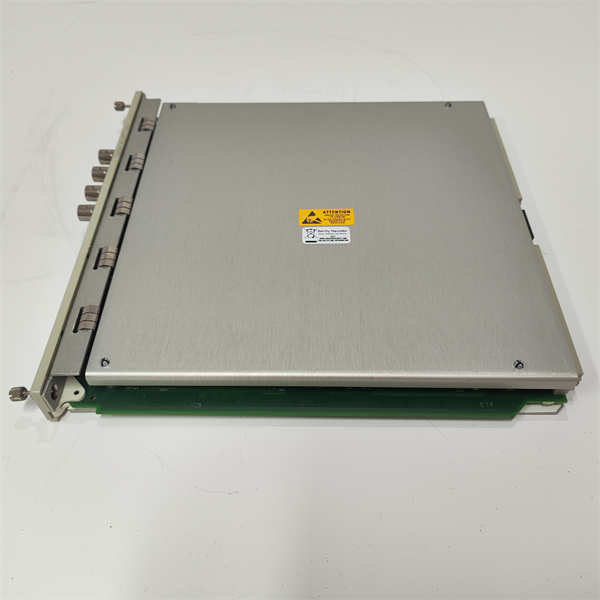

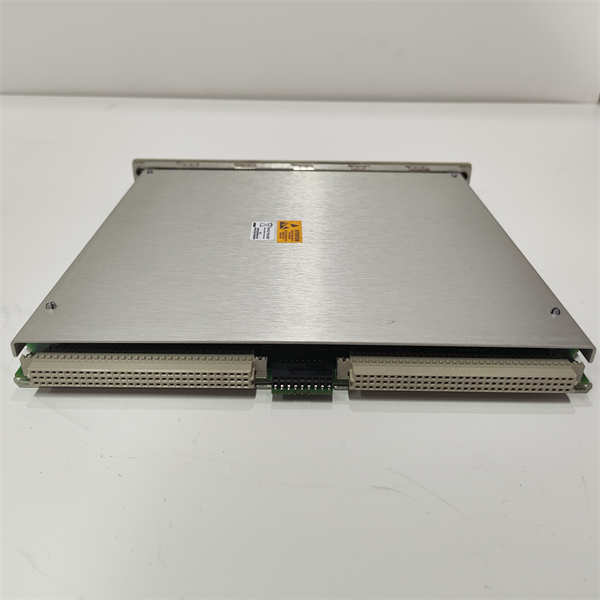

BENTLY NEVADA 3500-42M 176449-02

3500-42M 176449-02 技术规格

主要特点和优势

老炮儿我跟你说，3500-42M 176449-02 这块监测模块的强大，就在于它把高精度测量和快速保护响应结合得天衣无缝。

API 670 保护的核心保障: 3500/42M 的设计完全遵循 美国石油学会 API 670 标准（American Petroleum Institute Standard 670）的要求，专用于关键旋转机械的保护回路。这意味着它具备极高的测量精度和抗电磁干扰（Electromagnetic Interference, EMI）能力。一旦振动超过设定的危险值，它能以毫秒级速度向背板发出信号，驱动继电器模块在转子尚未发生灾难性损坏前执行紧急停机（ESD）。它的稳定性和可靠性是整个保护系统的第一道防线。

极高的信号处理灵活性: 这块 3500-42M 176449-02 的每个通道都具备极强的可编程性。工程师可以通过软件将其配置为监测径向振动（衡量转子健康的关键参数）、轴向位移（推力轴承状态的直接指标）或壳体振动（用于监测齿轮箱或低速机械）。这种灵活性意味着你只需要一种备件（P/N 176449-02），就能覆盖多种不同的监测需求，大大简化了备件管理。

全面的数据采集能力: 3500-42M 176449-02 不仅是一个保护设备，也是一个强大的数据采集器。它能将所有通道的实时数据（如振动幅值、相位角、间隙电压）通过背板传输给 3500/22M TDI 模块。这些数据被用于 System 1 状态监测软件，进行复杂的故障诊断（Diagnostic Analysis）、趋势预测和频谱分析（Spectral Analysis），为预测性维护（PdM）提供科学依据。它实现了保护和监测数据源的统一。

The BENTLY NEVADA 3500-42M 176449-02 Monitor Module is the primary data processor for the 3500 protection system, designed for API 670 compliance and maximum reliability. Its key advantage is its High-Fidelity Signal Conditioning. It accurately converts raw signals from proximity probes and seismic sensors into precise values for radial vibration, shaft position, or differential expansion, ensuring that the critical measurements are always trustworthy.

The module features a Rapid Alarm Response mechanism. Upon detecting an excess condition against its two programmable alarm levels (Alert and Danger), it instantly generates a trip signal via the backplane, vital for preventing catastrophic failure in high-speed machinery like gas turbines. Its Four Independent Channels offer high measurement density within a single slot, making efficient use of the 3500/05 rack space. Furthermore, the 3500-42M 176449-02 supports Hot-Swapping, allowing technicians to replace the module without interrupting the protective function of the rest of the rack, thereby significantly improving system Availability and lowering the Mean Time To Repair (MTTR).

应用领域

BENTLY NEVADA 3500-42M 176449-02 振动监测模块是所有关键、高风险旋转机械的标配。

在电力行业，它用于监测蒸汽轮机、燃气轮机和大型发电机组的轴承振动和轴向位移。3500-42M 176449-02 的高精度监测功能，是防止轴承烧毁、转子擦伤或推力轴承失效等重大事故的关键。

在石油、天然气和石化行业，它安装在主压缩机、工艺泵和往复式压缩机上，用于监测径向振动和活塞杆位移。通过 3500-42M 176449-02 提供的实时数据和报警，操作人员可以有效控制机组状态，避免因振动过大而损坏密封件和轴承。此外，所有需要进行转子动力学分析（Rotor Dynamics Analysis）的场合，都需要这款模块提供的振动幅值和相位角数据。

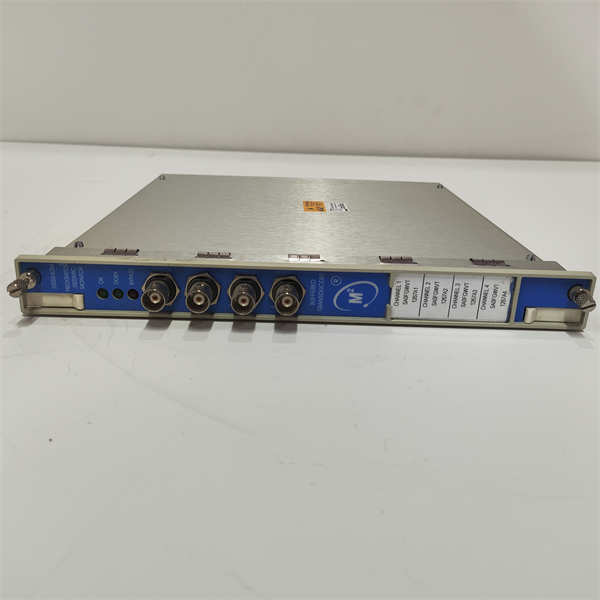

BENTLY NEVADA 3500-42M 176449-02

相关产品

3500-42M 176449-02 监测模块是信号源，它需要接收传感器输入并驱动其他模块：

3500/05：系统机架。3500-42M 安装在机架的通用槽位中。

3500/32 125712-01：继电器输出模块。接收 3500/42M 的报警信号并执行停机或报警动作。

3500/22M 146031-01：瞬态数据接口模块。从 3500/42M 采集实时监测数据和瞬态波形，转发给 System 1。

3300 XL 8mm 涡流传感器：例如 330180-XX-XX，是 3500/42M 的主要信号输入源，用于径向振动和轴向位移测量。

3500/40M：通用监测模块。用于电压、电流、压力等其他参数的监测，与 3500/42M 互补。

3500/44M：四通道气隙/差胀监测模块。用于专门监测气隙或差胀，是 3500/42M 在特定应用中的替代或补充。

安装与维护

安装前准备: 安装 3500-42M 176449-02 模块时，最关键的是 I/O 接线。 必须确保 I/O 模块（通常安装在机架背面）的接线端子与现场的传感器电缆正确连接，不能接错涡流探头的供电线和信号线，否则可能损坏传感器或监测器。 3500-42M 176449-02 可以安装在 3500/05 机架的任意通用槽位中。 在插入模块之前，必须通过 3500 Rack Configuration Software 软件，对每个通道进行精确配置，包括传感器类型、测量单位、报警限值和满量程范围，确保配置与现场的物理安装一致。

维护建议: 3500-42M 176449-02 的维护重点在于报警测试和传感器健康度检查。 定期执行功能测试，通过软件或硬件模拟信号输入，验证 3500-42M 是否能在达到设定的警戒和危险限值时正确发出报警信号，并驱动继电器模块动作。 检查间隙电压（Gap Voltage），这是涡流传感器的健康指示器。如果间隙电压偏离传感器的工作范围，通常意味着传感器间隙错误或电缆故障，这会直接影响 3500-42M 176449-02 的测量精度。
