Bently Nevada 3500/32 125720-01 – 3500 系统数字通道监测器，超速保护核心！

描述

Bently Nevada 3500/32 125720-01：这块Bently 3500 保护系统的数字通道监测器，是旋转机械的“安全锁”！核心功能是高速、高精度采集键相、转速等数字信号，执行超速和零速保护逻辑。通道数：4个数字输入通道，输入信号：近接探头/磁阻式速度传感器，应用平台：Bently 3500 保护系统。专治机组超速跳闸保护的实时性难题。

3500/32 125720-01 产品概述

兄弟，你给的这块 Bently 3500/32 125720-01 模块，在旋转机械保护系统（Machinery Protection System）领域，那可是个大名鼎鼎的“硬通货”。它属于本特利 3500 这一代经典保护框架，其地位无可替代。3500/32，官方叫它数字通道监测器（Digital Channel Monitor），它的活儿跟振动监测（如 3500/42）不一样，它专注于数字量信号的处理。

这块 Bently 3500/32 125720-01 的核心价值，就是高速、高可靠性地监测关键旋转机械的转速、零速和键相（Keyphasor）信号。它通常从电涡流近接探头（Proximity Probe）或磁阻式速度传感器（Magnetic Speed Pickup）接收信号，并将这些脉冲信号进行计数、滤波和处理，然后实时输出到 3500 框架的背板上。在汽轮机和燃气轮机这类设备上，这块板子就是用来实现超速保护（Overspeed Trip）和零速连锁（Zero Speed Interlock）的。它不光能监测，还能在转速超过设定值时，提供继电器触点输出，直接执行跳闸（Trip）动作，在毫秒级的时间内阻止一场可能的灾难。这个 3500/32 125720-01 的稳定性和响应速度，直接决定了旋转机械的运行安全和资产完整性（Asset Integrity）。

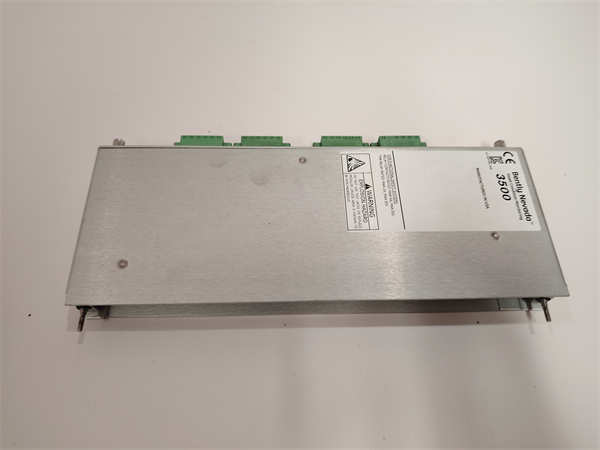

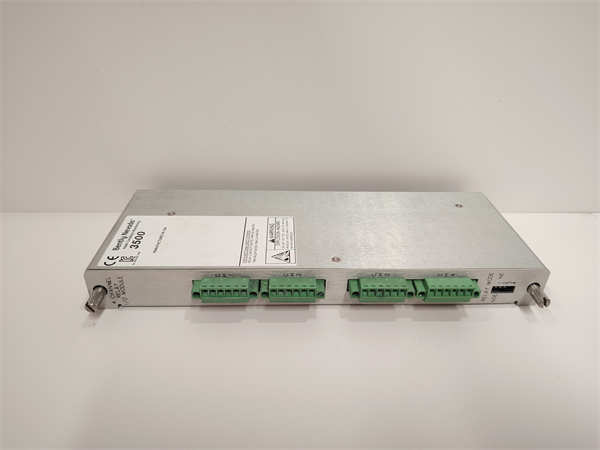

Bently Nevada 3500/32 125720-01

3500/32 125720-01 技术规格

主要特点和优势

咱就说 Bently 3500/32 125720-01 这块板子，它在关键机械保护领域，就是**“又快又准”的代表，它的优势完全是为保护系统的高安全性和可靠性**量身打造的。

超速保护的高速实时性: 在汽轮机或压缩机超速时，每延迟一毫秒都可能造成灾难。3500/32 125720-01 具备极快的响应速度（Ultra-Fast Response Time）。它采用硬件和固件（Firmware）的优化设计，能够以极高的采样率采集转速信号，并在转速超过设定值（Setpoint）的瞬间，毫秒级地触发保护继电器（Protection Relay）。这种速度是满足美国石油学会（API）等行业标准对超速保护（Overspeed Protection）要求的核心保证，极大提升了系统的安全完整性等级（Safety Integrity Level, SIL）。

灵活的信号输入和配置: Bently 3500/32 125720-01 的 4 个数字输入通道具有极强的兼容性。它不仅能接收标准的键相信号（Keyphasor Signal）用于同步采样和转速测量，还能接收来自齿轮等设备的事件计数（Event Counting）信号。通过 3500 框架的组态软件，工程师可以根据不同的机械类型和保护需求，灵活设置转速报警（Speed Alarm）、延迟时间（Delay Time）和跳闸逻辑（Trip Logic），实现对机组的精确定制保护。

系统级冗余和高可靠性: 既然是用于保护系统，可靠性（Reliability）是压倒一切的。3500/32 125720-01 板卡本身遵循工业级宽温设计，能够抵御恶劣的现场环境。更重要的是，在 3500 框架内，这块模块支持双冗余配置（Dual Redundant Configuration）。这意味着，你可以安装两块 Bently 3500/32 125720-01 模块，互相监测、互为备份。一旦主模块发生故障，备用模块能无缝切换（Seamless Transfer），保障机械保护系统（Machinery Protection System, MPS）的高可用性（High Availability, HA），使机组可以连续运行（Continuous Operation）。这种设计是关键工业资产保护的最高标准。

The Bently 3500/32 125720-01 Digital Channel Monitor is a cornerstone of critical rotating machinery protection. Its technical superiority lies in its dedicated focus on high-speed digital signal acquisition and deterministic protection logic. The module is engineered for an ultra-fast response time, crucial for executing overspeed trip functions within the demanding time limits set by industry standards like API. This speed is achieved through optimized hardware and firmware that prioritize the immediate processing of speed and Keyphasor pulse inputs.

This module’s reliability is further enhanced by its ability to function within the 3500 System’s dual-redundant architecture. Installing two 3500/32 125720-01 modules ensures that the vital overspeed protection and zero-speed monitoring functions remain active even in the event of a single module failure, guaranteeing maximum Safety Integrity and System Availability (HA). It accurately processes signals from both proximity probes and magnetic pickups, providing the necessary synchronization information for the entire Machinery Diagnostic System (MDS), making it a pivotal piece for both protection and advanced vibration analysis.

应用领域

Bently 3500/32 125720-01 的应用领域覆盖了所有对超速保护和转速监测有极高要求的关键旋转机械。

电力行业: 在汽轮机（Steam Turbine）、燃气轮机（Gas Turbine）和水轮机（Hydro Turbine）组中，3500/32 125720-01 用于监测转子的速度，执行超速跳闸保护。这是防止机组在失去负载或调速器故障时发生飞车事故（Runaway Accident）的生命线。

石油和天然气 (Oil & Gas): 在离心式压缩机（Centrifugal Compressor）、往复式压缩机（Reciprocating Compressor）和大型泵（Large Pumps）中，它监测主轴速度和零速状态，用于启停连锁和安全保护。它提供的键相信号也是进行振动诊断和瞬态分析（Transient Analysis）的同步基准。

流程工业（化工/石化）: 在化工厂的核心反应压缩机、大型风机和鼓风机中，Bently 3500/32 125720-01 保证了这些关键设备的转速限制和安全停车，是保障工厂连续生产和安全的关键。

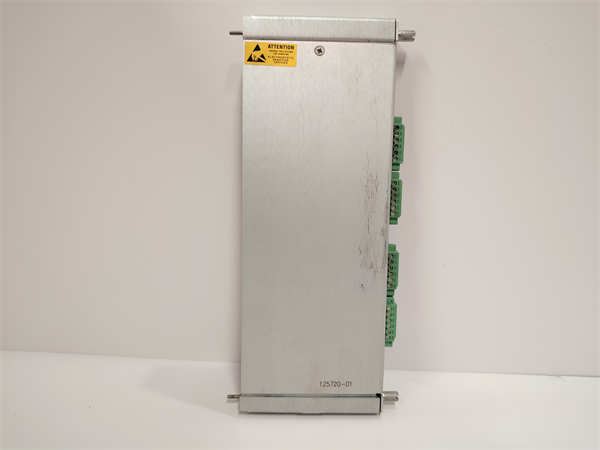

Bently Nevada 3500/32 125720-01

相关产品

Bently 3500/32 125720-01 作为监测器模块，需要与 3500 框架内的其他核心组件配合使用：

Bently 3500/22M：3500 系统的瞬态数据接口模块（TDI），用于将 3500/32 采集的数据传输给上位机。

Bently 3500/33：继电器模块，通常与 3500/32 配合使用，提供物理继电器触点执行跳闸动作。

Bently 3500/42M：位移/速度/加速度监测器，用于振动保护，与 3500/32 共享键相信号进行同步采样。

Bently 3500/15：电源模块，为包括 3500/32 125720-01 在内的所有卡件供电。

Bently 3500/05：框架（Rack），3500/32 模块安装的物理载体。

安装与维护

安装前准备：安装 Bently 3500/32 125720-01 模块时，必须确保 3500 框架处于安全断电或隔离状态。这块卡件是热插拔（Hot-Swap）设计，但在条件允许时，建议优先断电。检查 3500/32 125720-01 模块的固件版本是否与现有系统兼容。将模块平稳地推入预定槽位，确保其与背板总线连接到位。在模块安装完成后，必须连接到其对应的终端模块（Terminal Block）或 I/O 模块，确保来自近接探头或速度传感器的信号线接线准确、屏蔽层接地良好。

维护建议：Bently 3500/32 125720-01 的维护重点是定期校验和信号质量监控。应定期（如每年一次）对 3500/32 125720-01 的超速跳闸功能进行功能测试（Functional Test）和动态校验（Dynamic Calibration），确保其响应速度和跳闸点精度符合安全要求。要通过 3500 组态软件监控键相信号的质量（Keyphasor Signal Quality），包括幅值、偏置和噪声水平，确保输入到 3500/32 125720-01 的信号是清晰、无干扰的。
