BENTLY NEVADA 3500/32 继电器模块 – 125712-01 部件号，四通道输出，工业执行核心！

描述

BENTLY NEVADA 3500-32 125712-01：这块四通道继电器输出模块是3500系统的“手脚”，根据监测器报警执行跳闸/报警动作！它提供4个独立继电器，最大电流：5A @ 24VDC，保护功能：跳闸/报警输出。它专治保护逻辑执行不力的“疑难杂症”。

3500-32 125712-01 产品概述

在 Bently Nevada 的 3500 机械保护系统里，如果说监测模块（如 3500/42M）是“眼睛”，TDI 模块（3500/22M）是“大脑”，那么 3500/32 继电器模块就是**“执行的手”。这款部件号为 125712-01 的 BENTLY NEVADA 3500-32 模块，是整个系统实现安全保护和联锁**功能的核心输出单元。

3500/32 是一个四通道全高模块，它提供 4 个独立的继电器触点输出。它的核心功能是将 3500 机架内部的电子报警信号，转换成干触点或湿触点形式，用于驱动外部的执行机构，比如：

停机电磁阀（Solenoid Valve）： 用于快速关闭透平机的蒸汽或燃气输入，实现紧急停机（Emergency Shutdown, ESD）。

指示灯或蜂鸣器： 用于发出警告级别（Alert Alarm）的声音或光信号。

DCS/SIS 系统联锁： 将保护状态反馈给上层的**分布式控制系统（DCS）或安全仪表系统（SIS）**进行联锁控制。

这款 3500-32 125712-01 模块的每个继电器都是可独立配置的。工程师可以通过软件指定该继电器响应哪个监测模块、哪个报警等级（警戒或危险）、采用何种表决逻辑（Voting Logic）（如 1-of-2、2-of-3 等）以及常开/常闭（NO/NC）状态。这种高度的灵活性和可编程性，是满足复杂工业现场保护逻辑要求的关键。

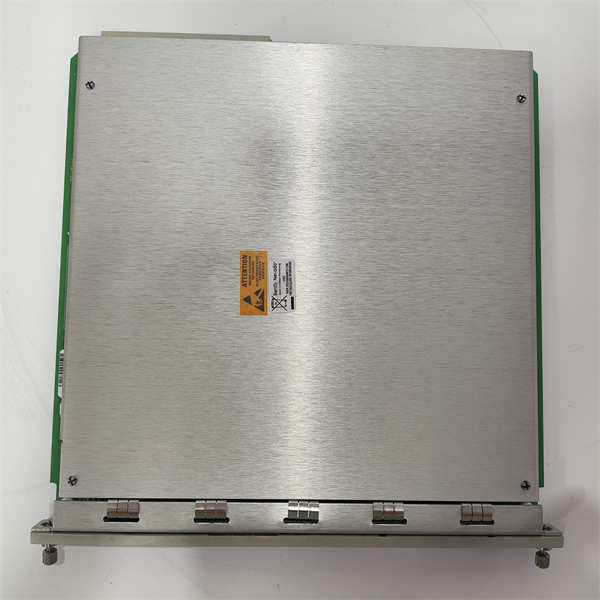

BENTLY NEVADA 3500-32 125712-01

3500-32 125712-01 技术规格

主要特点和优势

老炮儿我跟你说，3500-32 125712-01 这种继电器模块，看着简单，但却是最不能出差错的环节。它的核心优势，就在于可靠性和可配置性。

毫秒级的保护响应速度: 3500 系统设计的核心就是速度和可靠性。一旦监测器（如 3500/42M）判定振动或其他参数达到了危险（Danger）跳闸点，这个 3500-32 125712-01 继电器模块必须在极短的时间内（通常是毫秒级）闭合或断开其触点，以触发外部停机回路。这种快速响应能力是符合 API 670 标准对机械保护系统要求的硬性指标。如果继电器反应慢了，就可能导致机械损坏升级为灾难性故障（Catastrophic Failure）。

强大的表决逻辑支持: 这块 3500-32 125712-01 最牛的地方，是它能参与表决逻辑（Voting Logic）的配置。在大型关键机械上，为了避免误跳闸（False Trip），往往需要两个或三个独立的监测点同时发出危险信号，系统才能执行停机。3500/32 可以被编程为执行 1-of-2、2-of-3 等复杂的跳闸逻辑。这种软件级的灵活配置，大大增强了系统的容错能力（Fault Tolerance），实现了在保证安全的前提下，最大限度地减少不必要的停机。

热插拔与灵活接线: 3500-32 125712-01 模块支持热插拔（Hot-Swappable）。这意味着在系统运行过程中，可以进行更换或维护，不会中断整个 3500 机架的保护功能。同时，它的 I/O 模块（安装在机架背面）提供了灵活的接线方式，支持不同的外部电压等级（如 24 VDC 或 120 VAC），这使得它能够轻松集成到全球各种复杂的工业控制回路中。

The BENTLY NEVADA 3500-32 125712-01 Relay Module is the critical interface that translates electronic alarms into physical control actions. Its core strength lies in its Extremely Fast Response Time, which is non-negotiable for API 670 compliant protection systems. The module must act almost instantaneously upon receiving a Danger alarm from a monitor, triggering solenoids or actuators to execute an Emergency Shutdown (ESD), thereby preventing severe mechanical damage.

A key feature of the 3500-32 125712-01 is its advanced Configurable Voting Logic. It can be configured via software to participate in complex trip schemes, such as 2-out-of-3 logic, which significantly enhances the system’s Noise Immunity and dramatically reduces the probability of a Nuisance Trip. This capability ensures that the machine is only shut down when multiple independent monitoring points confirm a hazardous condition. Furthermore, its Four Independent Channels offer high density, allowing a single module to handle multiple warning or danger outputs simultaneously. The Hot-Swappable design also ensures high system availability, permitting module replacement or maintenance without interrupting the overall Machinery Protection System (MPS) functionality.

应用领域

BENTLY NEVADA 3500-32 125712-01 继电器输出模块的应用领域，直指所有需要硬线保护联锁的关键旋转机械场所。

在石油、天然气和石化行业，它用于控制燃气轮机和大型压缩机的超速保护和高振动停机回路。3500-32 125712-01 的继电器触点直接接入主燃气阀或蒸汽阀的液压回路，确保在轴振或轴位移超标时能快速、安全地将机组停下来。

在电力生产领域，它应用于蒸汽轮机和发电机组的轴承温度高高报警、轴承振动超限等保护功能。它能将保护信号联锁到发电机灭磁回路或汽轮机主保护系统中。此外，在所有工业现场，凡是需要将 3500 系统的健康状态（如 OK 状态、System OK 报警）以干触点形式反馈给上层 DCS 或 PLC 进行系统健康监测的场合，都必须使用 3500-32 125712-01 模块作为接口。它是确保整个工厂功能安全链条完整性的关键一环。

相关产品

3500-32 125712-01 继电器模块是执行器，它需要接收来自监测模块的报警信号：

3500/42M：四通道振动监测模块。用于采集数据并产生报警信号，是 3500-32 的信号源。

3500/50M：键相/转速监测模块。用于超速保护，其报警信号可以触发 3500-32 动作。

3500/33：十六通道继电器输出模块。是 3500/32 的高密度版本，功能类似，但通道数更多。

3500/34：TMR 继电器输出模块。专为三模块冗余（TMR）应用设计，具备更高的冗余度和诊断能力。

3500/05：系统机架。3500-32 安装在机架的通用槽位中。

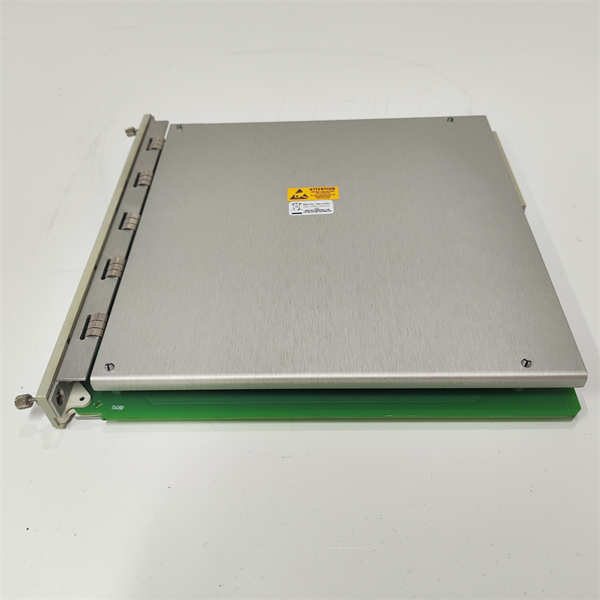

BENTLY NEVADA 3500-32 125712-01

安装与维护

安装前准备: 安装 3500-32 125712-01 模块时，安全第一。 必须确保用于驱动继电器的外部回路电源已断开，以防触电或短路。 3500-32 可以安装在 3500/05 机架的任意通用槽位中（除最左侧三个专用槽位外）。 在接线时，必须严格遵守触点额定值，确保外部负载的电压和电流不超过 3500-32 125712-01 继电器触点的最大允许值。 在投入运行前，必须通过 3500 Rack Configuration Software 软件，仔细配置每个继电器的响应逻辑、表决逻辑和触点状态（常开/常闭），确保与现场的停机回路设计完全一致。

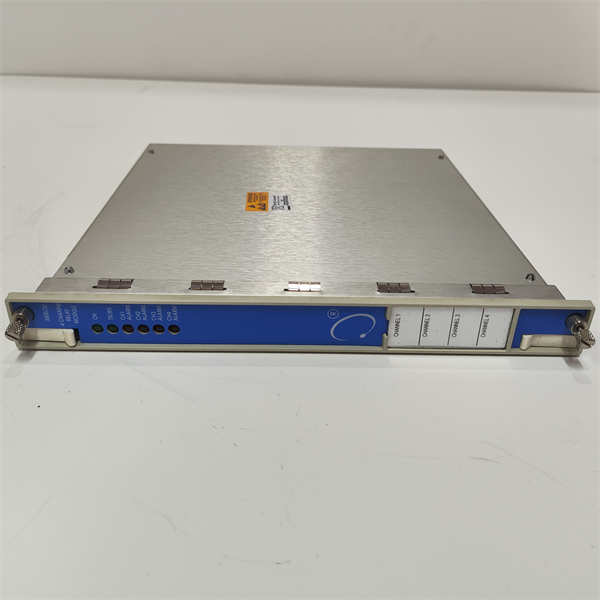

维护建议: 3500-32 125712-01 的维护重点在于功能测试和触点检查。 定期执行功能测试，通过软件手动触发继电器动作，并验证外部执行机构（如电磁阀）是否正确响应。 3500/32 前面板的 LED 指示灯会显示继电器的状态，在正常运行时应关注这些指示灯。
