BENTLY NEVADA 3500/22M TDI 模块 – 146031-01 部件号，System 1 最新通信核心！

描述

BENTLY NEVADA 3500-22M 146031-01：这块瞬态数据接口模块（TDI）是3500系统的最新通信大脑，负责组态和高速数据采集！它整合了RIM和TDM功能，安装位置：机架左二槽，支持协议：OPC/Ethernet。它专治保护与监测系统数据割裂的“疑难杂症”，部件号146031-01。

3500-22M 146031-01 产品概述

在 Bently Nevada 3500 系统的核心架构中，3500/22M 瞬态数据接口模块（TDI）是所有信息进出的唯一门户。这款部件号为 146031-01 的 BENTLY NEVADA 3500-22M，代表了该系列模块在硬件和固件上的最新迭代。它的核心功能，依然是整合了早期的机架接口模块（RIM）和瞬态数据管理器（TDM）的功能，是实现 API 670 保护数据与状态监测数据共享的关键桥梁。

这款全高模块 3500-22M 146031-01 必须安装在 3500/05 机架最左侧的第二个槽位，紧邻电源模块。它的两大核心价值不可替代：首先，它是工程师对整个 3500 系统进行组态配置、诊断和校准的唯一硬件接口；其次，它通过其强大的处理能力，高速采集机架内所有监测模块（如 3500/42M）的静态值（如振动幅值、间隙电压）和至关重要的瞬态数据（例如在启动和停机过程中的全光谱振动波形），然后通过其以太网接口，将数据实时传输到上层软件平台，如 Bently Nevada 的 System 1。

选择 146031-01 这种较新的部件号，通常意味着该模块在性能稳定性、通信效率上有所提升，并且在兼容性方面对最新的 System 1 软件和工业网络标准（如 OPC UA）的支持更好，为工厂的数字化运维策略奠定了稳固的基础。

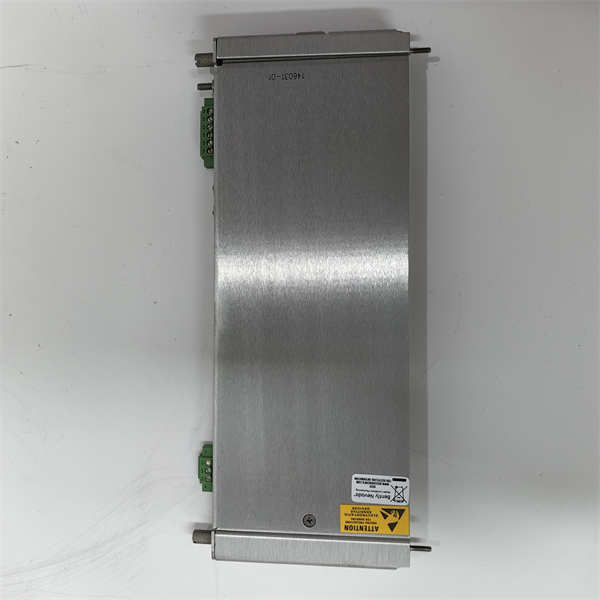

3500-22M 146031-01 BENTLY

3500-22M 146031-01 技术规格

主要特点和优势

老炮儿我跟你说，3500-22M 146031-01 的本事，就在于它把保护和监测这两件事儿，给完美地“捏”到一块儿了。

瞬态数据的“无损”捕获: 3500/22M 的核心价值，在于它能够高速、高保真地捕获瞬态数据（Transient Data）。你启动或停机大型透平机时，那转速曲线变化得老快了，传统的数据采集根本跟不上。这款 3500-22M 146031-01 能够毫秒级同步键相信号（Keyphasor）和振动波形，得到完整的瀑布图（Waterfalls）和伯德图（Bode Plots）。这些数据是进行转子动力学分析（Rotor Dynamics Analysis）的唯一有效依据，帮你提前发现轴裂纹、油涡/油鞭等复杂故障模式。

架构精简与维护便捷: 3500-22M 146031-01 的功能整合（RIM/TDM一体化）是一个巨大的工程优势。它节省了宝贵的模块槽位，让你可以安装更多的监测器。更重要的是，它支持热插拔（Hot-Swappable）。如果需要升级固件或者更换模块，你不需要停掉整个 3500 保护系统，直接操作就行。这对于要求连续运行（Continuous Operation）的炼化厂、电厂来说，简直是**“救命稻草”，极大地提高了系统的平均可用时间**（Mean Time Between Failures, MTBF）和可维护性。

数字化运维的统一接口: 凭借强大的以太网接口，3500-22M 146031-01 不仅服务于 Bently Nevada 自己的 System 1 软件，还能通过行业标准的 OPC Server 协议，将保护系统的数据无缝地集成到你的分布式控制系统（DCS）、安全仪表系统（SIS）或企业级资产绩效管理（APM）平台。这种数据流通性是实现工业预测性维护（Predictive Maintenance, PdM）策略，打通运营技术（OT）和信息技术（IT）壁垒的关键。

The BENTLY NEVADA 3500-22M 146031-01 TDI module represents the highest evolution of the 3500 communication architecture. Its paramount feature is the seamless and high-fidelity capture of Transient Data, essential for advanced machinery diagnostics. This allows engineers to analyze machine behavior during crucial operational phases, such as starts and stops, to accurately plot orbit data and spectral content against speed, enabling precise Fault Pattern Recognition for issues like radial looseness or shaft crack propagation.

The 3500-22M 146031-01 maintains critical system integrity with its Hot-Swappable capability, ensuring that routine maintenance, configuration changes, or hardware replacements can be executed without interrupting the protection function of the 3500 rack. This single feature significantly reduces the risk of Unplanned Downtime and minimizes the Mean Time To Repair (MTTR). Furthermore, it acts as the necessary gateway for Digital Transformation initiatives, utilizing standard Ethernet/OPC communication to push real-time protection and health data to upper-level supervisory control and data acquisition (SCADA) systems. Its robust hardware (P/N 146031-01 representing a mature revision) ensures reliability and compatibility with the latest Bently Nevada diagnostic software releases.

应用领域

BENTLY NEVADA 3500-22M 146031-01 TDI 模块的应用领域，聚焦于任何需要对高价值、高转速旋转机械进行保护与深度诊断的工业场景。

在核电、火电和联合循环电站中，它用于主蒸汽轮机和发电机组的保护。通过 3500-22M 146031-01 采集的瞬态数据，可以分析机组在并网和解列时的振动特征，对机组的健康评估具有决定性作用。

在石油化工、LNG 和天然气长输管道行业，用于监测燃气轮机和大型压缩机组。这些设备通常运行在复杂的工况下，3500-22M 146031-01 是将 API 670 保护数据转化为预测性维护（PdM）所需诊断信息的关键环节。没有 TDI，就无法实现基于状态的维护。此外，所有希望将其机械保护系统的报警、事件和实时数据统一集成到企业资源计划（ERP）或工厂数据中台的应用，都必须依赖 3500-22M 146031-01 提供的强大通信接口。

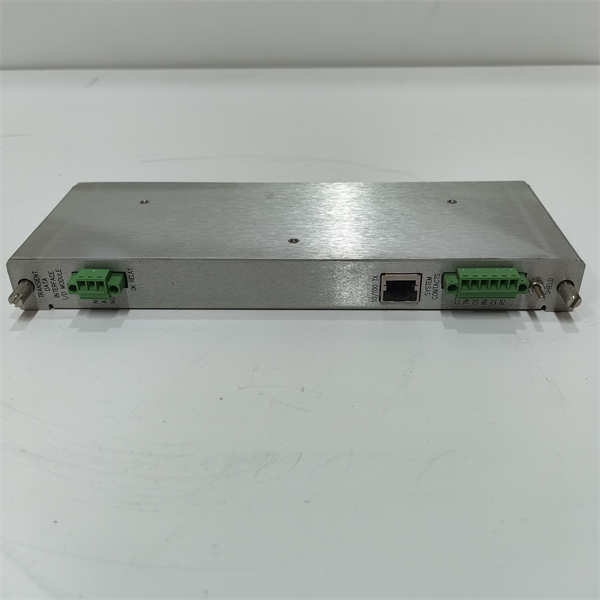

3500-22M 146031-01 BENTLY

相关产品

3500-22M 146031-01 是整个 3500 系统的通信核心，它必须与以下模块配合使用：

3500/05：系统机架。3500-22M 必须安装在机架最左侧的第二个槽位。

3500/15 127610-01：DC输入电源模块。为 3500-22M 提供稳定电力。

3500/42M：振动监测模块。3500-22M 从这里获取所有的振动和位移数据。

3500/50M：键相/转速模块。提供键相信号（Keyphasor），3500-22M 依赖此信号来同步瞬态数据的采集。

3500/20：机架接口模块（RIM）。这是 3500/22M 推出之前的旧版本接口模块，3500/22M 146031-01 是其功能和性能的完全升级替代。

System 1：状态监测软件。3500-22M 专门为其设计，是 System 1 获取 3500 实时数据的网关。

安装与维护

安装前准备: 安装 3500-22M 146031-01 模块时，槽位位置是铁律：它只能安装在 3500/05 机架最左侧的第二个槽位。 虽然 3500/22M 支持热插拔，但首次安装或更换故障模块时，必须确保以太网通信线缆已正确连接到 3500-22M 146031-01 模块的I/O端子，并且网络连接处于活动状态。 在将模块投入运行之前，必须通过 3500 Rack Configuration Software 软件，设置其正确的 IP 地址、子网掩码等网络参数，确保它能够与 System 1 或其他上位机系统进行可靠的通信。 建议在将模块插入机架前，先完成配置下载，以确保模块一上电就能接收到正确的系统设置。

维护建议: 3500-22M 146031-01 的维护重点在于通信连续性和固件管理。 必须定期检查 3500-22M 前面板的 LED 指示灯，特别是通信状态灯，如果数据传输出现中断，应立即排查网络连接和 IP 配置问题，确保 3500-22M 146031-01 始终在线。
