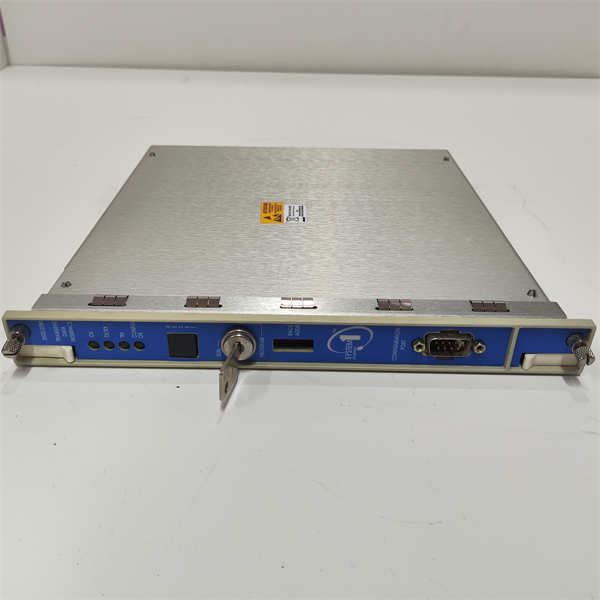

BENTLY NEVADA 3500/22M TDI 模块 – 138607-01 部件号，System 1 通信核心！

描述

BENTLY NEVADA 3500-22M 138607-01：这块瞬态数据接口模块（TDI）是3500系统的“大脑”，负责组态管理和数据通信！它整合了RIM和TDM功能，安装位置：机架左二槽，支持软件：System 1/OPC Server。它专治保护系统与监测系统数据割裂的“疑难杂症”。

3500-22M 138607-01 产品概述

在 Bently Nevada 的 3500 机械保护系统中，3500/22M 扮演的角色至关重要，它本质上是这个系统对外通信的**“总外交官”。这款 BENTLY NEVADA 3500-22M 138607-01 模块是 TDI（Transient Data Interface），是 3500 平台从早期版本迭代升级后的最新、最强大的接口模块，它创造性地整合了之前版本中机架接口模块（RIM）和瞬态数据管理器（TDM）**的功能。

这款3500-22M 138607-01 模块必须安装在 3500/05 机架最左侧的第二个槽位（紧挨着电源）。它有两大核心功能：

系统组态与管理： 它负责与 3500 Rack Configuration Software 进行通信，允许工程师对机架中的所有监测模块进行参数配置、校准和系统诊断。没有它，你就没法设置振动报警值或继电器的动作逻辑。

数据采集与转发： 它是状态监测软件 System 1 获取数据的唯一通道。它从 3500 背板收集静态数据（如振动幅值、间隙电压）、报警事件，以及最重要的瞬态数据（Transient Data，如启动/停机过程中的全光谱振动数据），然后通过以太网或串行接口转发出去。

正是因为 3500-22M 138607-01 提供了保护和监测数据的统一出口，它才成为实现基于状态的维护（Condition Based Maintenance, CBM）和预测性维护（Predictive Maintenance, PdM）策略的关键所在。

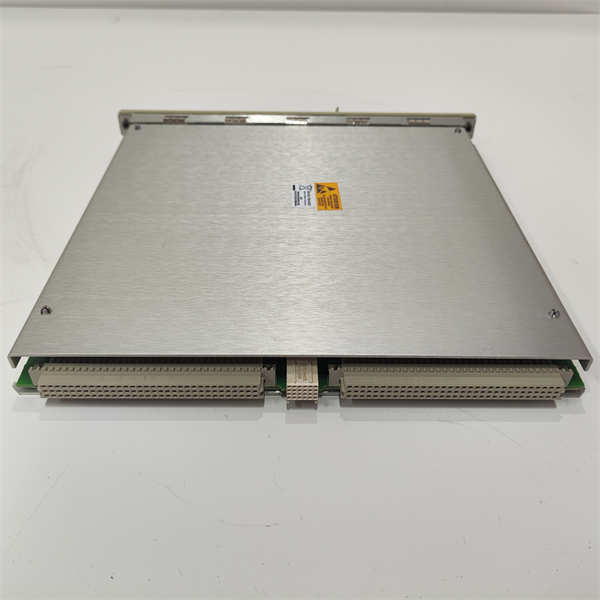

3500-22M 138607-01 BENTLY

3500-22M 138607-01 技术规格

主要特点和优势

老炮儿我给你掰扯掰扯 3500-22M 138607-01 有啥真本事，能让它坐上 3500 系统“大脑”的位置。

功能整合，简化架构: 3500/22M 最大的升级点，就是它把以前分开的 机架接口模块（Rack Interface Module, RIM）和瞬态数据管理器（TDM）功能合二为一了。这就意味着，你的 3500/05 机架可以省出一个槽位，用来安装更多的监测器，同时简化了系统的物理架构和备件管理。这个整合简直是给现场工程师减负啊！

瞬态数据的高速采集: 这个 3500-22M 138607-01 的核心价值，就是对瞬态数据（Transient Data）的捕获能力。当你的透平机在启动或停机时，转速会快速变化，传统的监测器只能记录最终的报警值。但 3500/22M 能够实时记录整个过程中的振动原始波形和频谱数据。这些数据是进行故障诊断（Diagnostic Analysis）、识别临界转速（Critical Speeds）和不平衡（Unbalance）的黄金资料。没有这些瞬态数据，很多复杂的机械问题就是“无头公案”。

统一的数字化接口: 3500-22M 138607-01 是将 3500 保护数据转化为监测数据的关键。它通过 以太网（Ethernet） 接口，能够与 Bently Nevada 的 System 1 软件或通过 OPC Server 与其他分布式控制系统（DCS）或数据采集与监视控制系统（SCADA）通信。这种标准化的通信接口，彻底打通了机械保护系统与上层自动化管理系统之间的数据壁垒，实现了真正意义上的状态监测集成（Condition Monitoring Integration）。这种数据集成能力，是现代工业物联网（Industrial IoT, IIoT）和数字化转型（Digital Transformation）的基础。

The BENTLY NEVADA 3500-22M 138607-01 Transient Data Interface (TDI) is the indispensable communication hub for the 3500 Machinery Protection System. Its primary advantage lies in its Unified Functionality, combining the roles of the Rack Interface Module (RIM) and the Transient Data Manager (TDM). This consolidation not only saves critical slot space within the 3500/05 rack but also streamlines system architecture and commissioning procedures.

Crucially, the 3500-22M 138607-01 excels at High-Speed Data Acquisition. It is the only module that can capture high-resolution Transient Data during machine startups and shutdowns, providing essential waveform and spectral information required for advanced Rotor Dynamics analysis. This capability is paramount for identifying subtle mechanical issues like rotor rubs, misalignment, or shaft cracks long before they cause catastrophic failure. Furthermore, it facilitates seamless digital connectivity via Ethernet, supporting industry-standard protocols like OPC for integration with plant-wide control systems (DCS/SCADA), thus bridging the gap between hardware-based protection and software-driven Condition-Based Maintenance (CBM) strategies. Its Hot-Swappable design also ensures that maintenance and configuration tasks can be performed without interrupting the critical protection function of the main rack.

应用领域

BENTLY NEVADA 3500-22M 138607-01 TDI 模块的应用领域，涵盖所有部署了 3500 机械保护系统且需要进行高级状态监测和故障诊断的关键资产。

在石油天然气行业，用于监测大型天然气压缩机和输油泵站的透平机。3500-22M 138607-01 捕获的启动/停机瞬态数据，是分析转子在不同工况下运行状态的唯一依据，确保这些高价值设备的安全投运和优化。

在电力行业，它服务于蒸汽轮机和燃气轮机发电机组。通过将 3500 系统的实时振动数据、报警状态，以及瞬态波形通过 3500-22M 138607-01 转发给 System 1 平台，电厂运营团队能够对机组的健康状况进行深度分析，实现从定期检修向状态驱动检修的转变，极大延长检修周期，提高发电效率。此外，所有需要通过 OPC 协议将机械保护数据集成到工厂信息管理系统（PIMS）的场所，都离不开 3500-22M 138607-01 作为数据接口。

相关产品

3500-22M 138607-01 是整个 3500 系统的通信核心，它必须与以下模块配合使用：

3500/05：系统机架。3500-22M 必须安装在它的第二个槽位。

3500/15：电源模块。3500-22M 的供电来源。

3500/42M：振动监测模块。3500-22M 采集数据的源头，所有监测器都需要与 TDI 通信。

3500/50M：键相/转速模块。它提供键相信号（Keyphasor），3500-22M 依赖此信号来同步瞬态数据的采集。

System 1：状态监测软件。3500-22M 专门为其设计，是 System 1 获取 3500 实时数据的网关。

3500/20：机架接口模块（RIM）。这是 3500/22M 推出之前的旧版本接口模块，功能相对简单，不具备瞬态数据采集功能。

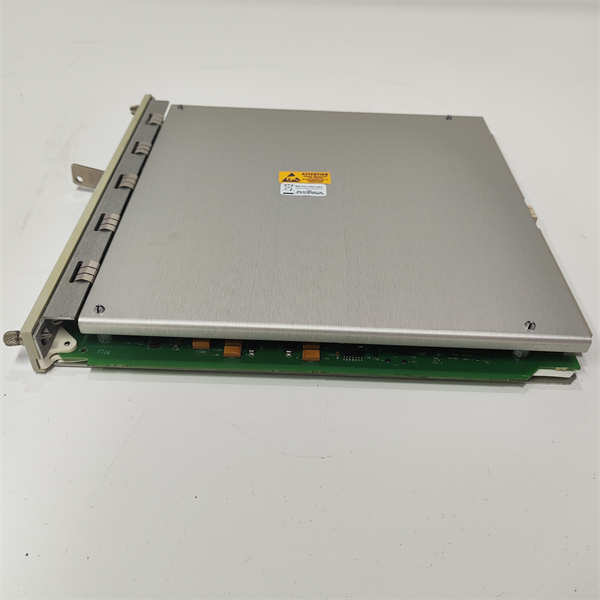

3500-22M 138607-01 BENTLY

安装与维护

安装前准备: 安装 3500-22M 138607-01 模块时，必须遵守槽位限制：它只能安装在 3500/05 机架最左侧的第二个槽位。 虽然 3500/22M 支持热插拔，但在首次安装或更换故障模块时，应确保模块的I/O端子已正确连接到通信网络（通常是以太网）。 必须预先配置好 3500/22M 138607-01 的 IP 地址和网络参数，确保它能够与上位机的组态软件和 System 1 服务器处于同一网络段，以便顺利进行组态下载和数据传输。 在将 3500-22M 插入机架前，强烈建议先通过组态软件将正确的配置下载到该模块。

维护建议: 3500-22M 138607-01 的维护主要集中在通信状态和固件更新上。 定期检查 3500-22M 前面板的 LED 指示灯，特别是通信状态灯，确保其网络连接正常、数据传输无误。 如果 System 1 客户端或操作员站报告数据中断，应优先检查 3500-22M 138607-01 模块的状态，并确认网络连接线缆完好。
