BENTLY NEVADA 3500/22M (138607-02) 瞬态数据接口模块 TDI – 机器诊断“千里眼”，实时数据不漏秒！

描述

BENTLY NEVADA 3500/22M (138607-02)：这块本特利内华达的瞬态数据接口 (TDI) 模块，可是3500监测系统和System 1软件之间的“情报官”！它整合了机架接口模块 (RIM) 和数据采集通信处理器的功能，专门负责采集并传输机器的稳态、动态甚至高分辨率瞬态数据。通信接口：以太网 (Ethernet)，电源功耗：7.7瓦，运行模式：RUN/PROGRAM 可选。有了它，设备运行数据实时掌握，故障分析洞若观火，妥妥的工业诊断利器！

BENTLY NEVADA 3500/22M (138607-02) 产品概述

各位老铁，今天咱聊聊本特利内华达 (Bently Nevada) 家的“狠角色”—— BENTLY NEVADA 3500/22M (138607-02) 瞬态数据接口 (Transient Data Interface, TDI) 模块。这玩意儿，在工业自动化和机械保护系统里，那可是个顶梁柱，它不是普通的I/O模块，而是Bently Nevada 3500系列监测系统和System 1®机械管理软件之间的“数据高速公路”！

BENTLY NEVADA 3500/22M (138607-02) 的核心功能，就是把你在现场那些个旋转机械上——比如大型涡轮机、压缩机、泵或者风机——通过传感器采集到的所有关键数据，无论是机器正常运行时的稳态数据（Steady-state Data），还是启动、停车、或者发生故障瞬间的动态（Dynamic）和高分辨率瞬态（High-resolution Transient）波形数据，都给实时、精确地收集起来。它把这些海量数据，通过高速以太网（Ethernet）链接，哗啦啦地就传送到上位机的System 1®软件里头去了。

可以说，BENTLY NEVADA 3500/22M 完美地结合了3500/20机架接口模块 (Rack Interface Module, RIM) 的基础功能，又融入了更强大的通信处理器（Communication Processor）的数据采集能力，比如TDXnet那套本事。它在3500机架中可是“独占鳌头”，紧挨着电源模块的位置，就因为它的重要性。这模块可不光是简单的数据传输，它还支持配置密钥锁，能把3500机架设为“运行（RUN）”或“编程（PROGRAM）”模式，防止误操作。所以，这块 BENTLY NEVADA 3500/22M (138607-02) 就是确保你对关键机械设备拥有最全面、最实时、最深入洞察力的“情报中心”！

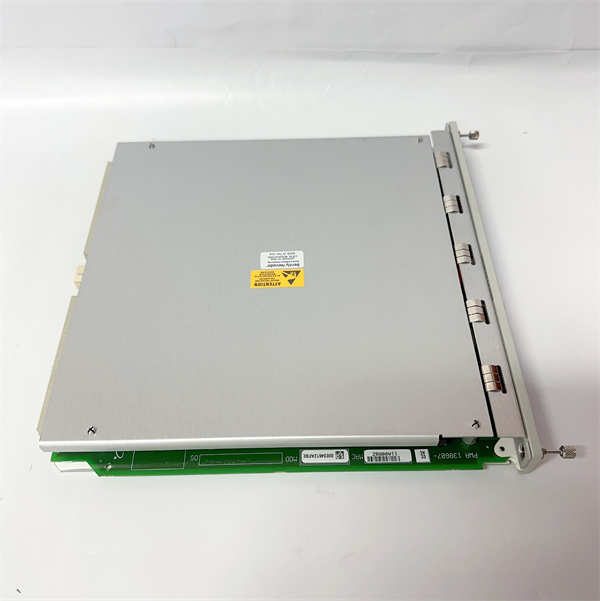

BENTLY NEVADA 3500/22M 138607-02

BENTLY NEVADA 3500/22M (138607-02) 技术规格

主要特点和优势

咱这块 BENTLY NEVADA 3500/22M (138607-02) 瞬态数据接口模块，那真是3500保护系统里的“数据大脑”，它有几个绝活儿，让它在机械健康监测领域里独占鳌头，让您对设备的了解，那叫一个“通透”！

首先，它最拿手的就是全方位数据采集和实时洞察力。这 3500/22M 不仅仅能收集机器平稳运行时的稳态数据，更厉害的是，它能捕捉到设备在启动（Startup）、停车（Shutdown）、或者出现异常故障瞬间的高分辨率瞬态波形数据（High-resolution Transient Waveform Data）。这些瞬态数据，就跟机械设备的“心电图”一样，能让你看到故障是如何发生、如何发展的，甚至能让你预判潜在的问题。这可比你光看报警灯强太多了，因为它是连续采集（Continuous Data Collection），不会放过任何一个细微的变化，让你对设备的健康状况了如指掌，真正做到“早发现，早治疗”！

其次，这 BENTLY NEVADA 3500/22M 在通信效率和系统集成上，那也是“杠杠的”！它直接通过高速以太网（Ethernet）链接到你的上位机软件，特别是本特利的System 1®软件，数据传输速度快，容量大。这可比老式的串口通信强太多了，能把海量的振动数据、过程参数、报警事件等等，一股脑儿地实时传输过去，让您的机械管理软件瞬间“活”起来。这种高效的通信能力，使得您可以实现真正意义上的在线状态监测（Online Condition Monitoring）和诊断，而且它的模块化设计，能轻松集成到3500机架中，无需复杂的外部接线和配置，大大简化了系统部署和维护的难度。

再者，可靠性和冗余设计是 BENTLY NEVADA 3500/22M (138607-02) 的“看家本领”。作为3500系列的一部分，它天生就继承了本特利内华达在机械保护领域久经考验的高可靠性（High Reliability）。对于那些极端关键的应用，比如发电厂的大型汽轮机组，它还提供了**三模冗余（Triple Modular Redundancy, TMR）**的配置选项。这意味着，即使某个模块出现故障，系统也能无缝切换到备用模块，**不间断地（Continuous Operation）**提供监测数据，确保机械保护功能的万无一失。这种容错能力，在预防非计划停机（Unplanned Downtime）方面，那是“杀手锏”级别的存在，极大地提升了整个系统的安全性和可用性。有了这 3500/22M，您设备的运行安全和数据诊断，那都稳了！

The BENTLY NEVADA 3500/22M (138607-02) Transient Data Interface (TDI) module stands as a pivotal component within the 3500 Series, delivering crucial capabilities for comprehensive machinery protection and diagnostics. Its robust design and advanced features ensure unparalleled insights into rotating machinery health.

A primary advantage of the 3500/22M lies in its superior data acquisition and real-time diagnostic capability. This module excels at collecting not only steady-state data but, more critically, high-resolution transient waveform data during dynamic machine events such as startups, shutdowns, and fault conditions. This comprehensive data capture allows for in-depth analysis of machine behavior, enabling proactive identification of potential issues before they escalate into costly failures. The continuous data stream ensures that no critical event is missed, providing operators and analysts with the precise information needed for accurate diagnostics and effective troubleshooting.

Furthermore, the BENTLY NEVADA 3500/22M offers highly efficient communication and seamless system integration. It acts as the high-speed interface between the 3500 monitoring system and host software, particularly Bently Nevada’s System 1® machinery management platform, primarily through Ethernet connectivity. This high-bandwidth connection facilitates the rapid transfer of vast amounts of vibration, process, and event data, enabling real-time condition monitoring and advanced analytics. Its modular design ensures easy installation into the 3500 rack, simplifying system deployment and minimizing commissioning time. This streamlined integration contributes to a more cohesive and responsive monitoring solution.

Finally, the inherent reliability and optional redundancy features of the BENTLY NEVADA 3500/22M (138607-02) are paramount. As part of the venerable 3500 Series, it inherits a legacy of proven robustness in harsh industrial environments. For mission-critical applications, the 3500/22M can be configured for Triple Modular Redundancy (TMR), ensuring that even in the unlikely event of a module failure, continuous data acquisition and machine protection are maintained without interruption. This fault-tolerant architecture is instrumental in preventing unscheduled downtime and safeguarding valuable assets, thereby maximizing operational uptime and significantly reducing the risk of catastrophic equipment damage.

应用领域

这块 BENTLY NEVADA 3500/22M (138607-02) 瞬态数据接口模块，那可不是放在实验室里玩儿的，它就是为那些对设备安全和运行效率要求“极高”的工业现场而生！它主要施展拳脚的地方，基本都跟大型旋转机械的保护与监测脱不开关系。

最核心的应用场景，那必须是电力生成和能源行业。你想想，大型的汽轮机、燃气轮机、水轮机、发电机组，这些都是发电厂的“心脏”，一旦出问题，那可是影响整个电网稳定的大事。3500/22M 模块在这里扮演的角色，就是实时把这些“心脏”的各种振动、轴位移、转速、键相信号等等数据，精确无误地采集下来，并传送到System 1®等诊断软件里，让工程师能及时发现轴承磨损、转子不平衡、不对中、甚至裂纹扩展等各种“疑难杂症”，从而实现预知性维护（Predictive Maintenance），避免非计划停机，确保电力的稳定供应。

除了发电，在石油和天然气工业里，这 BENTLY NEVADA 3500/22M (138607-02) 也是“香饽饽”。大型的压缩机组、泵站、输油输气管道上的关键泵，这些设备往往运行在极端恶劣的环境下，一旦故障就可能导致巨大的经济损失甚至安全事故。3500/22M 能够对这些设备的动态行为进行细致入微的监测和分析，帮助操作人员掌握设备运行状态，提前预警潜在的密封泄漏、叶片损伤、喘振等问题，保障生产的连续性和人员的安全。

此外，在化工、冶金、造纸、水泥等重工业领域，凡是涉及到大型风机、电机、减速机、粉碎机等关键旋转设备的，只要是需要进行高级机械健康诊断和保护的场合，BENTLY NEVADA 3500/22M 都能大显身手。它提供的全面数据，是这些行业提升设备利用率、优化维护策略、降低运营成本的“神兵利器”。总之，哪里有关键的旋转机械，哪里需要“望闻问切”的精准诊断，哪里就有 3500/22M 的身影！

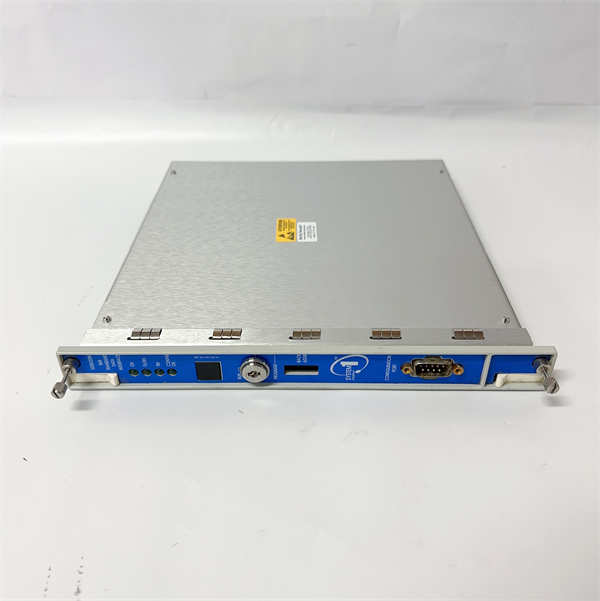

BENTLY NEVADA 3500/22M 138607-02

相关产品

咱们这块 BENTLY NEVADA 3500/22M (138607-02) 瞬态数据接口模块，它可是Bently Nevada 3500系列大家族的一员，要发挥最大功效，还得跟它那些“兄弟姐妹”一起配合！

BENTLY NEVADA 3500/15 电源模块: 这是3500机架的“供血中心”，确保包括 3500/22M 在内的所有模块都能获得稳定的电力供应。

BENTLY NEVADA 3500/20 机架接口模块 (RIM): 3500/22M 实际上整合了 3500/20 的大部分功能，并在此基础上增加了高级数据采集能力。有些老系统可能还在用 3500/20。

BENTLY NEVADA 3500/40M Proximitor 监视器: 这是Bently Nevada最经典的振动监测模块之一，通常与传感器（如3300 XL系列电涡流传感器）配合，将振动信号输入到 3500/22M 进行数据采集。

BENTLY NEVADA 3500/42M Proximitor/Seismic 监视器: 与 3500/40M 类似，但增加了地震（Seismic）测量能力，同样是 3500/22M 的重要数据源。

BENTLY NEVADA 3500/25 键相器模块: 这个模块提供转速和键相信号，是精确测量转子振动相位和转速的基础，它的数据也会被 3500/22M 采集。

BENTLY NEVADA System 1® 软件: 这才是 3500/22M 的“最终归宿”，它采集的所有数据，最终都会汇聚到System 1®软件进行高级诊断、趋势分析和报告生成。

BENTLY NEVADA 3300 XL 系列传感器: 比如 330103、330104 等电涡流位移传感器，它们是 3500/22M 采集振动和轴位移数据最前端的“眼睛”。

BENTLY NEVADA 3500/92 通信网关: 如果需要将3500机架的数据发送到更高级别的分布式控制系统（DCS）或工厂信息管理系统，可能需要 3500/92 进行协议转换。

安装与维护

安装前准备: 兄弟们，在您准备安装这块宝贝 BENTLY NEVADA 3500/22M (138607-02) 瞬态数据接口模块之前，有几条“军规”您可得给我听仔细了！首先，安全第一，那必须得是彻底切断并锁定所有相关设备的电源，做到“零能量”状态。这是保命的底线，别给我耍小聪明！然后，别忘了，BENTLY NEVADA 3500/22M 可是精密电子元件，对静电特别敏感。在您从防静电袋里取出它之前，请务必佩戴好防静电腕带，并确保它可靠接地，把您身上的“静电怪兽”给放掉。接着，仔细核对模块的型号 138607-02，确保和您的采购清单以及系统需求完全一致。在3500机架里，3500/22M 通常是安装在紧挨着电源模块的第一个槽位（即机架接口模块RIM槽位），您得先检查这个槽位是否干净，没有杂物，插针是否完好无损。最后，对准模块插槽，平稳、轻柔地将 3500/22M (138607-02) 推进去，直到它完全卡入到位，并用模块面板上的固定螺丝拧紧，确保它在机架里纹丝不动，抗震抗摔。

维护建议: 要让您的 BENTLY NEVADA 3500/22M (138607-02) 模块长久、稳定地为您的设备保驾护航，日常的“伺候”那是必不可少的。首先，保持环境的“舒适度”。这模块设计时考虑到了恶劣工况，但它也不是超人。确保安装机柜内的温度和湿度始终控制在厂家给出的运行范围之内，避免极端的高温、低温或潮湿环境，这能大大延长模块的“寿命”。其次，定期清洁，防止“脏污”入侵！ 工业现场灰尘多，定期使用无油、干燥的压缩空气，轻轻吹扫模块表面和机柜内部，清除积尘。切记，不要用湿布擦拭，更不要直接触摸电路板元件！再者，检查线缆，确保“血脉”畅通！ 定期检查连接到 3500/22M (138607-02) 的所有信号线和电源线，看是否有磨损、老化或松动的情况。确保所有连接都紧固可靠，信号传输的“高速公路”畅通无阻，这对于数据的准确性和系统稳定性至关重要。最后，密切关注系统诊断信息！ 3500系统和System 1®软件都会提供丰富的诊断功能和报警信息，您要定期查看这些日志和状态显示，一旦发现任何与 3500/22M 相关的异常指示或报警，就得立即着手排查，不能拖延，小问题拖大了可就麻烦了。
