Bently Nevada 146031-01 | 键相/转速监测模块

描述

关键技术规格

• 产品型号: 146031-01
• 制造商: Bently Nevada（Emerson）
• 系统平台: Bently Nevada 3500 状态监测系统
• 电压等级: +24 V DC（由3500机架背板供电）
• 通道数量: 2路独立Keyphasor输入通道（通道A与通道B）
• 信号类型: 接收来自电涡流或磁阻探头的交流/脉冲信号（典型幅值 0.2–20 Vpp）
• 通讯接口: 通过3500背板总线与框架接口模块（如3500/22或3500/92）通信，无外部通信端口
• 响应时间: 实时信号调理，相位延迟 < 1 µs（典型值）
• 功耗: 约 3.5 W（典型运行工况）
• 工作温度: 0°C 至 +65°C（符合IEC 60068-2工业环境标准）
• 尺寸/安装方式: 标准3500单槽模块（高度 241 mm，宽度 24 mm，深度 229 mm），插入3500机架导轨
• 固件兼容: 固件版本需与3500系统管理软件（如System 1 或 Rack Configuration Software）匹配，推荐 ≥ v4.2

Bently Nevada 146031-01

功能定位与应用场景分析

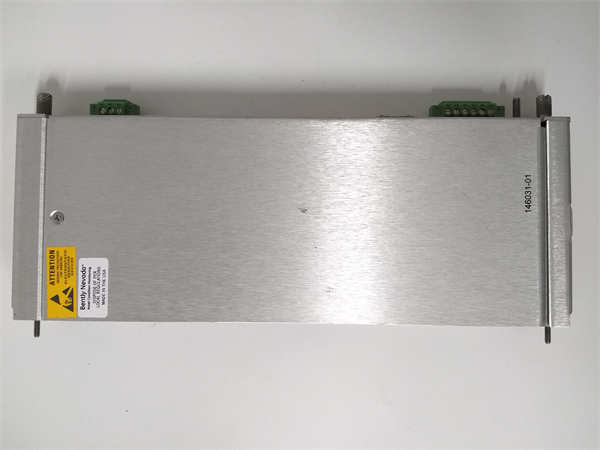

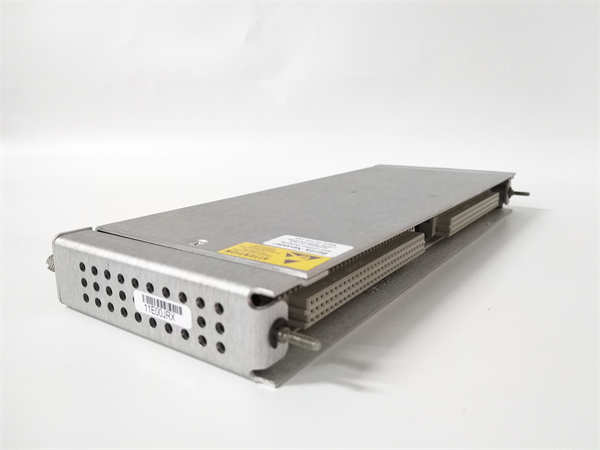

Bently Nevada 146031-01 是3500系列状态监测系统中的关键信号调理模块，专为高精度键相（Keyphasor®）信号采集而设计。在旋转机械（如汽轮机、压缩机、发电机）的状态监测中，键相信号不仅用于转速计算，更是振动频谱分析、轴心轨迹重构和动平衡校正的相位基准。146031-01 提供双通道冗余输入能力，支持主备探头配置，显著提升系统可用性。

该模块虽已停产，但在全球大量运行的电力、石化、天然气长输管线及冶金装置中仍是3500系统的核心组成部分。其信号调理电路经过EMC强化设计，可在强电磁干扰环境下稳定提取微弱脉冲信号，避免因相位丢失导致诊断误判。对于正在进行系统延寿或紧急维修的用户，146031-01 的可靠替换对维持机组安全运行至关重要。

典型应用场景：

• 用于火力/核电站汽轮发电机组的实时转速与相位同步监测
• 用作石化压缩机站在线振动分析系统的相位参考源
• 应用于天然气管道压缩机的启停过程监控与喘振预警
• 支持OEM设备集成商在改造项目中保留原有3500架构，避免整套监测系统更换

我们的质量标准与测试流程

我们深知，一个失效的键相模块可能导致整个状态监测系统失去相位基准，进而使振动分析失效，甚至引发误停机。为此，我们对每台146031-01执行基于真实3500平台的闭环验证。

测试流程：

• 外观检测与清洁: 检查背板连接器无针脚弯曲、氧化；清洁内部PCB，确保无助焊剂残留或潮气侵蚀
• 上机实测: 安装于标准3500机架（含3500/22电源、3500/42振动卡），接入模拟键相探头信号发生器
• 信号诊断: 注入0.5 Hz 至 10 kHz 脉冲信号，验证模块能否正确识别上升沿/下降沿，并输出稳定转速值至3500框架
• 通道冗余测试: 分别断开通道A/B，验证系统能否自动切换至备用通道且不触发误报警
• 最终质检: 仅通过全部功能与稳定性测试的模块方可出库，并附带《3500系统联调报告》，包含转速显示截图、通道切换日志及相位波形图

Bently Nevada 146031-01

兼容性与升级路径

为确保 146031-01 能100%兼容您的3500系统，我们的工程团队建议在采购前核对以下项目：

需核对要点：

• 机架固件版本: 3500机架主控模块（如3500/22）固件需 ≥ v4.0，以支持146031-01的寄存器映射
• 探头类型匹配: 电涡流探头（如330101）输出信号需满足最小触发电平（通常 > 0.5 Vpp）
• 替代关系: 146031-01 Rev C 可替代 Rev A/B；若系统已升级至3500/25E（Enhanced），则必须使用此型号
• 系统集成: 必须与3500/20或3500/92框架接口模块配合使用，不可单独运行
