Bently Nevada 125840-01 高压交流电源输入模块 – 3500系统稳定供电，核心保障！

描述

BENTLY NEVADA 125840-01：这块高压交流电源输入模块，是Bently Nevada 3500系统里的“心脏”。它能将宽范围的高压交流电（175-264 Vac）转换为3500机架所需的直流电压。作为3500/15电源模块的核心组件，它是半高模块，专为机架左侧的特殊插槽设计。支持冗余配置，确保即使一个电源故障，系统也能无缝切换，实现不间断运行。它是保障整个系统稳定运行的基石。

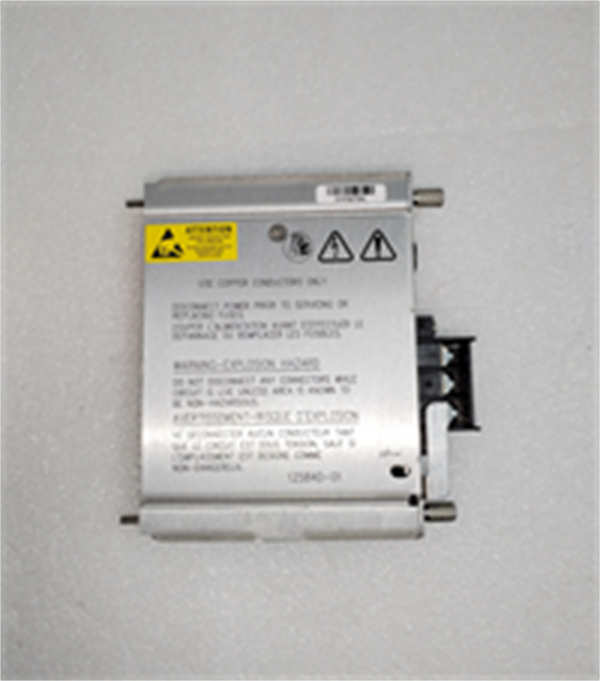

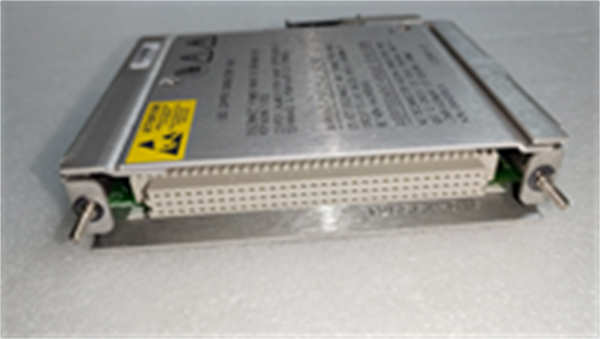

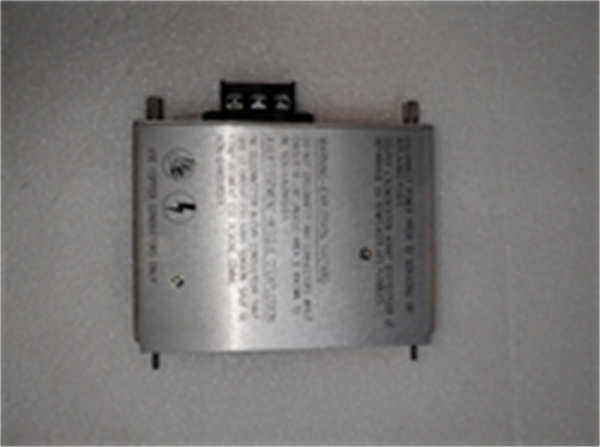

125840-01 产品概述

聊到125840-01，我们首先要明白它在Bently Nevada 3500系统中的定位。3500系统作为一套复杂的机械保护与状态监测系统，其稳定运行依赖于一个可靠的供电系统。而125840-01就是这个供电系统中的关键一环，它被官方定义为“高压交流电源输入模块”（High Voltage AC Power Input Module，简称PIM）。它并非独立的电源模块，而是与3500/15电源模块**（Power Supply）**配套使用。它主要负责将外部输入的高压交流电进行初步处理，并提供给电源模块进一步转换，最终为整个3500机架内的所有模块提供稳定的直流电源。

这块模块的设计极为精巧，它是半高模块，必须安装在3500机架最左侧的两个专用电源插槽中。机架可以容纳一个或两个电源模块，如果配置两个，那么125840-01所在的电源系统就会形成一个冗余（Redundancy）备份。在这种模式下，即使其中一个电源系统出现故障，另一个也能立即接管供电，整个机架的运行不会受到任何影响。这种设计大大提升了系统的可靠性和可用性。125840-01的存在，确保了整个3500系统的电源供应安全、稳定，是整个机械保护系统可靠性的坚实基础。

125840-01 BENTLY

技术规格

主要特点和优势

咱们得好好聊聊这块125840-01的“核心竞争力”。作为电源输入模块，它的首要优势就是宽电压输入范围。它能接受175V到264V的交流电，这意味着它对现场供电电压的波动有很强的适应性，在电压不稳定的环境下也能稳定工作。其次，它的冗余备份设计是工业应用中的一大亮点。在双电源配置下，系统能在主电源故障时瞬间切换到备用电源，这一过程对用户来说是完全无感的，真正做到了“不停机供电”，极大地提高了设备的可用性和生产的连续性。

此外，125840-01还具有出色的过压保护功能。当输入电压超过安全范围时，模块内置的保险丝会自动熔断，保护其内部电路和整个3500系统不受损害。这种保护机制简单而有效，是确保系统长久运行的关键。它还是一款半高模块，小巧紧凑，可以有效节省机架空间。它的物理设计和电气接口都严格遵循Bently Nevada 3500系列的标准，确保与机架及其他模块的无缝兼容。简而言之，125840-01不仅仅是一块电源输入模块，它是一个集宽幅适应性、高可靠性、智能保护和紧凑设计于一体的精密工业组件，是3500系统稳定运行的无名英雄。

BENTLY NEVADA 125840-01: The Pillar of Power for Machinery Protection

The Bently Nevada 125840-01 is an essential High Voltage AC Power Input Module (PIM) for the Bently Nevada 3500 Machinery Protection System. Its primary function is to convert a wide range of high-voltage AC input into the DC power required by the 3500 rack and its various modules. Designed as a half-height module, it fits into the dedicated power supply slots on the left side of the 3500 rack. The module’s key strength lies in its ability to support redundant power configurations. When two power supplies are installed, the system benefits from a robust backup, allowing for hot-swappable replacement of either module without disrupting the operation of the entire rack. This redundancy is critical for applications where continuous machine monitoring and protection are paramount.

The 125840-01 is engineered for high reliability, featuring a wide input voltage range (175 to 264 Vac) that makes it resilient to power fluctuations. It also includes an integral fuse that provides effective overvoltage protection, safeguarding the system from damaging power surges. This PIM is a core component of the 3500/15 Power Supply, and its seamless integration and robust design ensure that all other modules in the rack receive a stable and clean power supply. The 125840-01 is more than just a power component; it is a fundamental element that guarantees the stability, reliability, and continuous operation of the Bently Nevada 3500 system, providing peace of mind in mission-critical applications.

应用领域

125840-01这块电源输入模块，其应用领域与Bently Nevada 3500系统的应用领域完全一致。只要是需要对关键旋转机械进行振动、位移、速度、温度等参数进行监测和保护的工业现场，125840-01就必不可少。在石油和天然气行业，它为炼油厂的涡轮机、压缩机和泵提供稳定电力，确保这些价值昂贵的设备安全运行。在电力行业，无论是核电站、火电站还是水电站，125840-01都是汽轮机和发电机组监控系统的核心供电单元，为防止灾难性故障提供坚实保障。

此外，在冶金、造纸、化工、水泥等行业，125840-01也广泛应用于各种大型风机、电机、齿轮箱等设备的在线监测系统。它的高可靠性和冗余设计，特别适合那些不能承受任何停机风险的连续生产过程。无论是恶劣的户外环境，还是高温高湿的厂房内部，125840-01都能稳定工作，为整个监控系统提供源源不断的可靠电力。总之，在任何一个需要依赖Bently Nevada 3500系统来保障设备和人员安全的工业场景，125840-01都扮演着不可或缺的基石角色。

相关产品

与125840-01相关的，基本都是Bently Nevada 3500系列家族的成员：

3500/15：电源模块，125840-01的配套主板。

125720-01：4通道继电器输出模块，上一回咱们刚聊过。

125840-02：低压交流电源输入模块，与高压版本功能类似，但输入电压范围不同。

129478-01：高压直流电源输入模块，用于直流供电系统。

3500/05：标准机架，所有3500系列模块的“家”。

3500/22M：甩负荷I/O模块，处理系统的数据传输。

125840-01 BENTLY

安装与维护

安装前准备：安装BENTLY NEVADA 125840-01模块前，首先确保3500机架的电源已完全断开。佩戴静电手环以防止静电对模块造成损害。检查机架左侧的电源插槽是否清洁无异物，这块模块是半高模块，只能安装在最左侧的两个专用插槽中。

安装步骤：将模块小心地推入指定插槽，直到听到“咔嗒”声，确保模块与机架背板连接牢固。用前面板的螺丝将模块固定在机架上。安装完成后，再连接机架电源并上电。如果机架中有两个电源，那么125840-01是热插拔的，可以在系统带电状态下更换，但为了安全起见，还是建议在专业人员指导下进行。

维护建议：125840-01本身是免维护的，但你得定期检查它所处的环境。确保机柜通风良好，没有任何积灰或异物堵塞。检查前面板的LED指示灯，如果OK灯亮着，说明模块工作正常。如果出现任何异常，比如OK灯不亮，就需要配合3500/15电源模块的指示灯，以及机架配置软件来进行故障排查。记住，任何电气操作都必须把安全放在第一位！
