BENTLY 3500/64M 140734-05 温度监测模块 – 3500系列核心，高精度热保护专家！

描述

BENTLY 3500/64M 140734-05：这块3500系列温度监测模块，是旋转机械保护系统里的“硬通货”！它提供高精度TMR（三重冗余）温度监测，支持RTD/热电偶等多种传感器输入。通道数量：16个独立输入，精度等级：高精度工业级，冗余配置：TMR/双冗余可选。专治各种超温报警、轴承烧毁“疑难杂症”。

3500/64M 140734-05 产品概述

BENTLY NEVADA 3500/64M 140734-05 是本特利 3500 监测系统中的高密度、高可靠性温度监测模块。在石油化工、电力等对设备安全性要求极高的行业，3500/64M 的作用是不可替代的。它被设计用来监测关键旋转机械，比如燃气轮机、压缩机、泵和齿轮箱的轴承温度、润滑油温度和排气温度等关键热参数。

这块 3500/64M 140734-05 的核心定位是高集成度的安全保护接口。它直接插入3500系统机架，能够接收来自热电偶（Thermocouples, TC）和电阻温度检测器（Resistance Temperature Detectors, RTD）等不同类型传感器的信号。重要的是，它具备16个可独立编程的输入通道，能在单个模块内实现高密度的温度监测。

3500/64M 之所以被视为关键保护件，是因为它不仅提供数据，更重要的是执行保护逻辑。它能将监测到的温度值与预设的“警报”（Alert）和“危险”（Danger）限值进行实时比较。一旦超限，它会立即触发报警或危急跳闸逻辑（Trip Logic），通过3500系统背板通知继电器模块动作，将设备安全停机，有效防止轴承烧毁、转子损坏等灾难性故障。这种高可靠性和快速响应能力，是 3500/64M 140734-05 在工业安全中的价值所在。

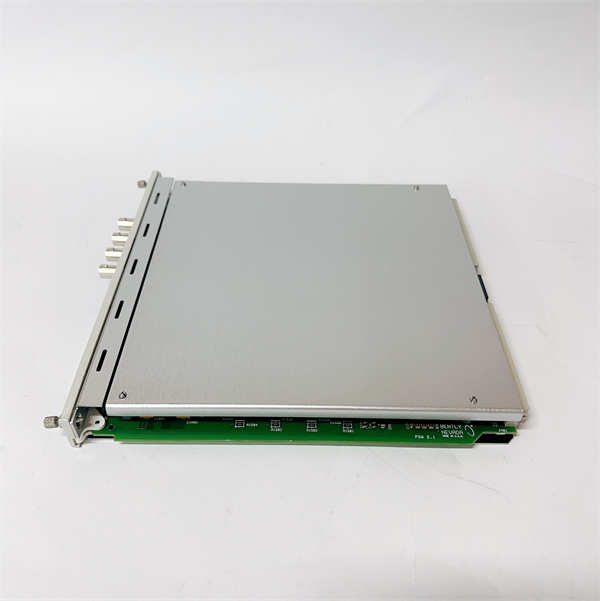

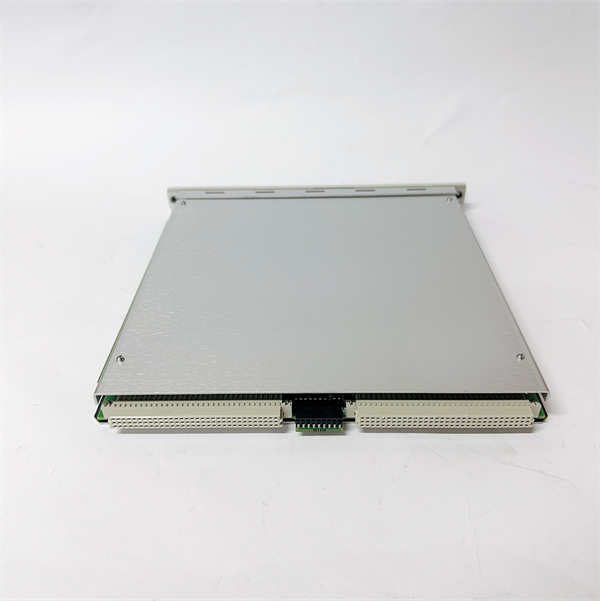

BENTLY 3500/64M 140734-05

3500/64M 140734-05 技术规格

主要特点和优势

本特利 3500/64M 140734-05 模块的“武功秘籍”在于它的高密度和高可靠性，完美体现了3500系统在机械保护领域的专业性。

高密度集成，节省空间：传统的温度监测需要大量的单通道或双通道模块，而 3500/64M 140734-05 在一块卡上集成了16个全功能、独立隔离的输入通道。这不仅大大减少了3500机架所需的槽位，节省了宝贵的控制室空间，也简化了现场布线和维护工作量。对于动辄需要监测数百个温度点的超大型机组来说，这种高密度设计是实打实的成本节约。

灵活输入，兼容性强：这块模块的“胃口”特别好，它能够接受各种主流温度传感器信号，包括各种类型的热电偶（TC）和RTD（电阻温度检测器），并且支持RTD的3线和4线连接，这有效地消除了导线电阻对测量精度的影响。这种兼容性意味着无论现场使用的是什么温度传感器，3500/64M 140734-05 都能轻松接入，无需额外的信号变送器（Transmitter），简化了系统架构。

强大的冗余和保护逻辑：作为“M”系列模块，3500/64M 140734-05 支持三重模块冗余（TMR）。在TMR配置中，三块 3500/64M 模块并行工作，实时比较数据，通过少数服从多数（Two-out-of-Three Voting）的原则，确保输出给保护系统的跳闸指令是绝对准确的。即使单个传感器或单个模块出现故障，系统也能继续安全、无扰地运行，极大提升了系统的故障容忍度（Fault Tolerance）和系统可用性（System Availability）。它还能执行超温锁存（Latch）功能，确保即使温度瞬间下降，报警状态也能保持，直到人工复位，防止误判。

The BENTLY 3500/64M 140734-05 module is a high-density temperature monitoring solution engineered for the most demanding rotating machinery protection applications. Its core strength lies in its exceptional reliability and TMR redundancy support. By accommodating up to 16 independently programmable input channels in a single slot, it dramatically optimizes panel space within the 3500 Series Rack while maintaining diagnostic coverage for the entire measurement chain.

Crucially, the 3500/64M 140734-05 is not merely a data logger; it is a vital part of the safety system. It performs continuous, high-accuracy temperature measurements from various sensor types, including thermocouples and 3-/4-wire RTDs, mitigating lead-wire resistance errors inherent in RTD applications. When deployed in a Triple Modular Redundancy (TMR) configuration, three modules execute the monitoring and protection logic simultaneously. This architecture ensures that critical Alert and Danger alarms are generated with unparalleled integrity, employing 2-out-of-3 voting logic to prevent spurious trips while maintaining protection in the event of a single module failure. This high degree of fault tolerance makes the 3500/64M 140734-05 indispensable for safeguarding large, high-value assets like gas turbines and compressors.

应用领域

3500/64M 140734-05 模块的应用场景，几乎涵盖了所有需要24/7连续运行和高安全等级的工业核心设备。它的任务就是为这些设备的“轴承”和“排气”保驾护航。

电力工业：在燃气轮机、蒸汽轮机和水轮发电机组中，3500/64M 140734-05 被用来监测推力轴承和径向轴承的金属温度。轴承是透平机的“命门”，温度一旦失控，短时间内就会导致整个机组报废。它也监测发电机冷却气体的温度。

石油天然气与石化工业：大型离心压缩机、往复式压缩机和泵是炼油厂和管道输送的核心设备。3500/64M 140734-05 监测这些设备的关键轴瓦温度、润滑油站温度，以及工艺气体或排气温度，确保设备在高温高压下的稳定运行。

冶金与重型机械：在大型风机、鼓风机和船用推进器等场合，3500/64M 140734-05 提供了高可靠的温度保护。在这些设备上，温度变化往往是轴承磨损、润滑失效或动静摩擦的早期预警信号。

状态监测系统（CMS）：除了作为保护系统的一部分，3500/64M 140734-05 的高精度数据也被广泛用于机械状态监测（Condition Monitoring System, CMS），通过趋势分析来预测设备故障，实现预防性维护。

相关产品

要维护或升级基于 3500/64M 140734-05 的系统，你需要了解它的“搭档”和“家族成员”：

3500/15: 电源模块，所有3500机架（包括安装 3500/64M 140734-05 的机架）的供电核心，通常配置为冗余。

3500/22M: 瞬态数据接口模块（TDI），这是3500系统与上位机（如操作站、DCS）进行数据通信和组态的网关。

3500/32: 4通道继电器模块，与 3500/64M 140734-05 联动，接收超温跳闸指令并发出继电器动作信号到紧急停车系统（ESD）。

3500/42M: 振动监测模块，与 3500/64M 140734-05 共同构成本特利机械保护系统的双核心，一个测温度，一个测振动。

140734-01/02: 3500/64M 140734-05 的旧版本或非TMR版本型号，如果你需要非冗余或低版本替代，可能用到它们。

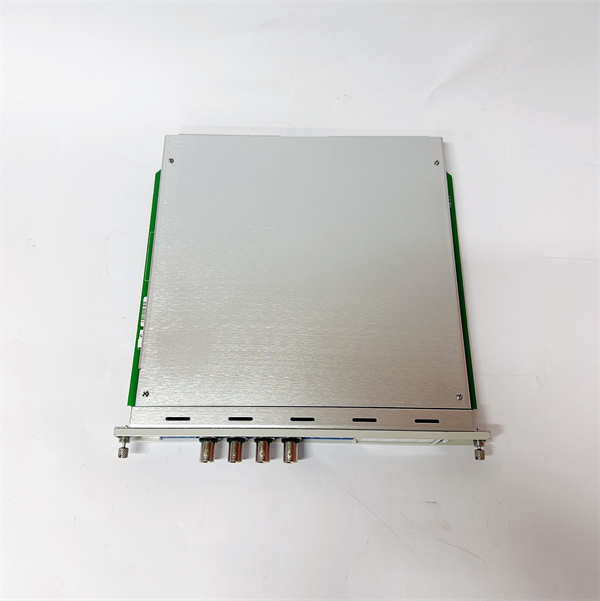

BENTLY 3500/64M 140734-05

安装与维护

安装前准备:在安装 3500/64M 140734-05 模块之前，必须确保 3500 机架的所有电源均已断开，并严格遵守静电防护（ESD）程序。更换或安装新模块时，务必将模块轻轻且完全地插入机架插槽，确保连接器的针脚没有弯曲。特别是3500/64M 140734-05 作为一个TMR模块，如果是在线热插拔，则必须遵循严格的操作流程，确保系统在更换过程中保持安全运行。你需要使用 BENTLY 的 3500 Rack Configuration Software (RCS)，事先配置好所有16个通道的传感器类型（RTD或TC）、量程、报警和跳闸限值等参数，确保新模块能正确识别现场传感器。
