BENTLY 3500/64M 140734-05 – 动态压力监测模块，4通道高精度，机械保护核心！

描述

BENTLY 3500/64M (部件号：140734-05)：这款是本特利内华达3500系列机械保护系统中的4通道动态压力监测模块。它专门接收高温度压力传感器的输入，测量旋转机械的动态压力，并与配置的报警点进行比较，以提供机械保护和关键运行信息。支持多种滤波模式（低频、高频），具备录波输出和缓冲传感器输出，是监测轴承、齿轮及其他旋转部件健康状况的“千里眼”，有效预防故障发生。

BENTLY 3500/64M (部件号：140734-05) 产品概述

老哥，你问的这个 BENTLY 3500/64M，带上它那个具体的部件号 140734-05，咱一看就知道，这可是本特利内华达 (Bently Nevada) 在旋转机械状态监测和保护领域里的一个“明星产品”！它不是一个独立的设备，而是Bently Nevada 3500 系列机械保护系统里一个非常重要的单槽、四通道动态压力监测模块。

你得明白，在大型工业生产中，比如发电机组、涡轮机械、压缩机、大型泵等，这些高速运转的设备内部，经常会产生各种微小的压力波动。这些压力波动，特别是动态压力，往往是轴承磨损、齿轮啮合不良、密封泄漏、汽蚀或者其他内部故障的早期征兆。如果这些动态压力得不到及时准确的监测，小问题就可能滚雪球般变成大故障，甚至导致设备损坏，停产停机，损失可就大了！

而 BENTLY 3500/64M 的任务，就是充当这些关键设备的**“动态压力侦察兵”。它专门接收来自高温度压力传感器（通常是压电式传感器）的输入信号，然后对这些信号进行高精度的处理和分析。它能测量出这些细微的动态压力变化，并将其与你预先设定的报警限值 (Alert和Danger)** 进行实时比较。一旦动态压力超过安全阈值，模块就会立即触发报警，甚至发出停车指令，从而实现对机械设备的自动保护 (Machinery Protection)。

这模块的“聪明”之处还在于，它提供了多种滤波模式（比如低频模式和高频模式），你可以根据实际的监测需求来配置，精确地捕捉到你关心的频率范围内的动态压力信号，同时滤除无关的干扰。它还能提供录波输出 (Recorder Output) 给控制系统，方便你进行更深入的数据分析和趋势预测。所以，对于任何需要保障大型旋转机械长期稳定、安全运行的工厂来说，BENTLY 3500/64M (140734-05) 都是个不可或缺的“看门狗”和“预警机”！

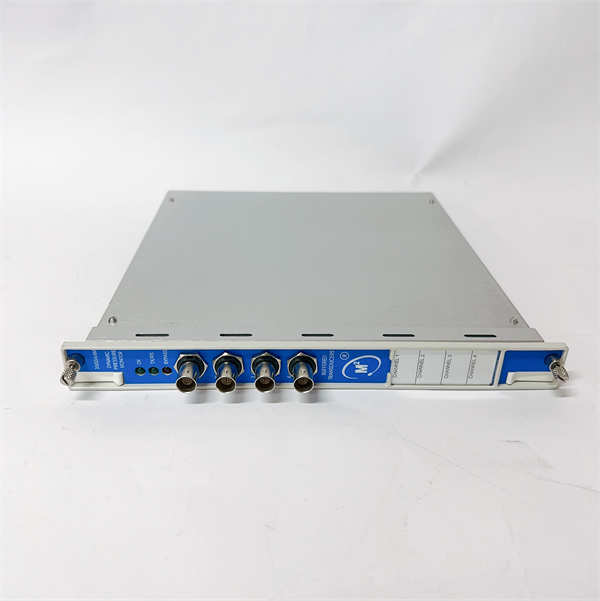

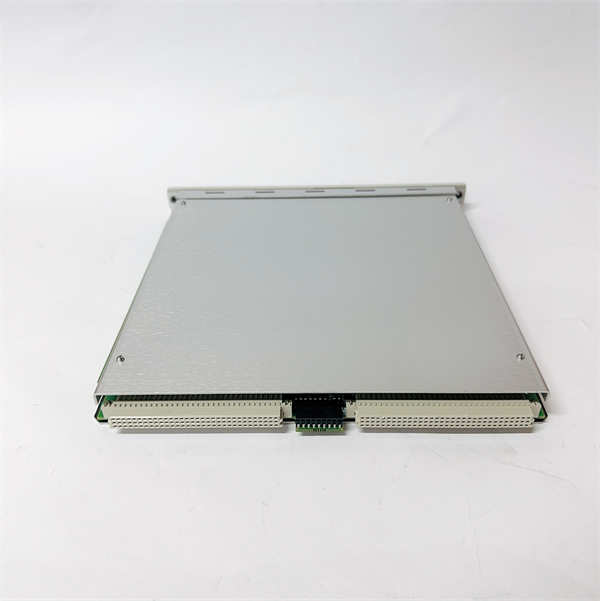

BENTLY 3500/64M 140734-05

BENTLY 3500/64M (部件号：140734-05) 技术规格

参数名称 | 参数值
———|——–
产品型号 | BENTLY 3500/64M
制造商 | Bently Nevada (现属于Baker Hughes)
产品类型 | 动态压力监测模块 (Dynamic Pressure Monitor)
部件号 | 140734-05
通道数 | 4通道
输入信号 | 接收来自高温度压力传感器的信号
传感器兼容性 | 通常为压电式加速度计或压力传感器
测量变量 | 带通动态压力 (Bandpass Dynamic Pressure)
灵敏度 | 典型值为 100 mV/psi (1.45 mV/mBar)
输入阻抗 | 3线传感器：10 kΩ；2线传感器：1.5 MΩ 至 3.5 MΩ (典型)
滤波功能 | 可配置带通角频率，支持附加陷波滤波器，包括：
– 低模式 (Low Mode): 5 Hz 至 4 kHz
– 高模式 (High Mode): 10 Hz 至 14.75 kHz
输出 | – Recorder Outputs: 4-20 mA (用于控制系统应用)
– Buffered Transducer Outputs: 前面板同轴连接器输出，用于信号验证或诊断
报警功能 | 可配置 Alert 和 Danger 报警设定点 (0-100%满量程)，报警逻辑可编程
前面板指示灯 | OK (正常), TX/RX (通信), Bypass (旁路)
更新速率 | 约100毫秒或更短
功耗 | 单槽模块，具体功耗取决于配置
物理尺寸 (高x宽x深) | 模块本体：约 241.3 mm x 24.4 mm x 241.8 mm (9.50 in x 0.96 in x 9.52 in)
重量 | 约 0.82 kg (1.8 lbs)
安装方式 | 插入Bently Nevada 3500机架的单个槽位
编程与配置 | 通过Bently Nevada 3500 Rack Configuration Software进行配置

主要特点和优势

老哥，这 BENTLY 3500/64M (140734-05) 模块能在严苛的工业环境中“脱颖而出”，靠的可是它那几项“真功夫”和“独特优势”！

首先，它的核心优势在于高精度动态压力监测能力 (High-Precision Dynamic Pressure Monitoring)。这模块可不是简单地测个压力数值就完事儿，它能深入到动态压力 (Dynamic Pressure) 层面。这意味着它能捕捉到设备内部那些细微、快速变化的压力波动，而这些波动往往是轴承损伤、齿轮啮合异常、泵浦汽蚀或者流体不稳定等早期故障的“蛛丝马迹”。通过高精度的信号采集和处理，它能帮助你在故障演变成严重损坏前就发现问题，为你争取宝贵的反应时间。

其次，它拥有强大的信号调理和滤波功能 (Powerful Signal Conditioning and Filtering)。现场的压力传感器信号往往会受到各种噪声和干扰的影响，导致数据失真。Bently 3500/64M 提供了可配置的带通滤波和陷波滤波，能够精准地隔离出你关注的频率范围内的动态压力信号。比如，你可以选择“低模式”来监测低频的压力脉动，或者“高模式”来捕捉高频的冲击信号。这种灵活的滤波能力，确保了你获取的监测数据是纯净、准确、有价值的，从而避免了“假警报”或“漏报”的发生。

再来，这模块是3500系列机械保护系统的一部分，这意味着它具备全面的报警和机械保护功能 (Comprehensive Alarming and Machinery Protection)。它能实时将监测到的动态压力值与你设定的“警报 (Alert)”和“危险 (Danger)”限值进行比较。一旦超出阈值，它会迅速触发相应的报警输出，甚至联动停车逻辑，自动保护昂贵的旋转机械设备免受灾难性损坏。这种主动的保护机制，是传统控制系统难以比拟的，极大地降低了运营风险和潜在的巨额维修成本。

此外，Bently Nevada 3500/64M 还具备缓冲传感器输出 (Buffered Transducer Outputs) 和录波输出 (Recorder Output) 功能。前面板的缓冲输出允许你在不影响监测系统主功能的情况下，用便携式诊断工具接入原始传感器信号进行更深入的分析，这对于故障排查和高级诊断非常有用。而录波输出则能将处理后的信号实时传输给DCS或SCADA系统，用于历史数据趋势分析和维护计划的制定。这些特点共同确保了数据的可用性、可追溯性和诊断的便利性，让你的设备管理更加智能化、预测性更强。

English Content:

The BENTLY 3500/64M (Part Number: 140734-05) module distinguishes itself in rigorous industrial environments through its inherent capabilities and unique advantages. It’s truly a powerhouse for machinery protection.

Firstly, its core strength lies in its high-precision dynamic pressure monitoring capability. This module isn’t merely about measuring static pressure; it delves into the realm of dynamic pressure. This means it can capture the subtle, rapidly changing pressure fluctuations within machinery, which are often the earliest indicators of incipient faults such as bearing damage, gear mesh anomalies, seal leaks, cavitation, or fluid instabilities. By precisely acquiring and processing these signals, it helps you detect problems before they escalate into severe damage, gaining valuable response time.

Secondly, it boasts powerful signal conditioning and filtering functions. Pressure sensor signals in the field are frequently subjected to various noises and interferences, leading to distorted data. The Bently 3500/64M offers configurable bandpass and notch filtering, enabling precise isolation of dynamic pressure signals within your frequency range of interest. For example, you can select “Low Mode” for monitoring low-frequency pressure pulsations or “High Mode” for capturing high-frequency impact signals. This flexible filtering ensures that the monitoring data you obtain is clean, accurate, and valuable, preventing false alarms or missed detections.

Furthermore, being an integral part of the 3500 Series Machinery Protection System, this module provides comprehensive alarming and machinery protection features. It continuously compares the monitored dynamic pressure values against your configured “Alert” and “Danger” setpoints. Should a threshold be exceeded, it rapidly triggers corresponding alarm outputs, and can even initiate shutdown logic, thereby automatically protecting expensive rotating machinery from catastrophic failure. This proactive protection mechanism is superior to conventional control systems, significantly reducing operational risks and potentially massive repair costs.

Additionally, the Bently Nevada 3500/64M offers buffered transducer outputs and recorder outputs. The front panel buffered outputs allow you to connect portable diagnostic tools to the raw sensor signals for in-depth analysis without affecting the main monitoring system’s function—highly useful for troubleshooting and advanced diagnostics. The recorder outputs, on the other hand, transmit processed signals in real-time to your DCS or SCADA system for historical data trending and maintenance planning. These features collectively ensure data availability, traceability, and diagnostic convenience, making your equipment management more intelligent and predictive.

应用领域

老哥，这 BENTLY 3500/64M (140734-05) 这种级别的动态压力监测模块，那可都是用在那些对设备健康和安全有“极致追求”的关键工业领域，它的应用场景几乎涵盖了所有大型、高速旋转机械！

首先，最典型的应用就是发电机组 (Turbine Generators)，无论是燃气轮机、蒸汽轮机还是水轮机。这些“电力心脏”的轴承、密封、叶片等部件，在高速运转时产生的动态压力，是判断其健康状况的重要依据。3500/64M 能够实时监测这些压力，一旦出现异常波动，立即预警，防止轴承损坏、密封失效等导致停机甚至灾难性事故。

其次，在大型压缩机 (Large Compressors) 中，比如离心式压缩机、往复式压缩机，动态压力监测也是不可或缺的。汽缸压力、气动管线脉动、活塞杆载荷等动态压力参数，直接反映了压缩机的工作效率和内部磨损情况。BENTLY 3500/64M 能帮助你识别汽蚀、喘振等危险工况，确保压缩机安全稳定运行。

再来，大型工业泵 (Large Industrial Pumps)，特别是那些输送腐蚀性、高温或高压流体的泵，其内部的汽蚀、流体脉动、密封腔压力等动态信号，也是通过 3500/64M 进行监测的。这能有效避免泵送效率下降、密封失效以及管道震动等问题。

此外，在齿轮箱 (Gearboxes) 和大型风机 (Large Fans) 中，动态压力监测同样重要。齿轮的啮合冲击、轴承的滚动体缺陷、风机叶片的振动等都可能在流体或结构中产生动态压力信号，通过 BENTLY 3500/64M 可以捕捉并进行早期故障诊断。

简而言之，只要你的工厂里有大型、关键的旋转机械设备，并且对它们的轴承、密封、流体动力部件等内部健康状况有高精度、实时、在线监测的需求，那么 BENTLY 3500/64M (140734-05) 绝对是你的首选，它是确保这些“金贵”设备安全、高效、长寿命运行的“定海神针”！

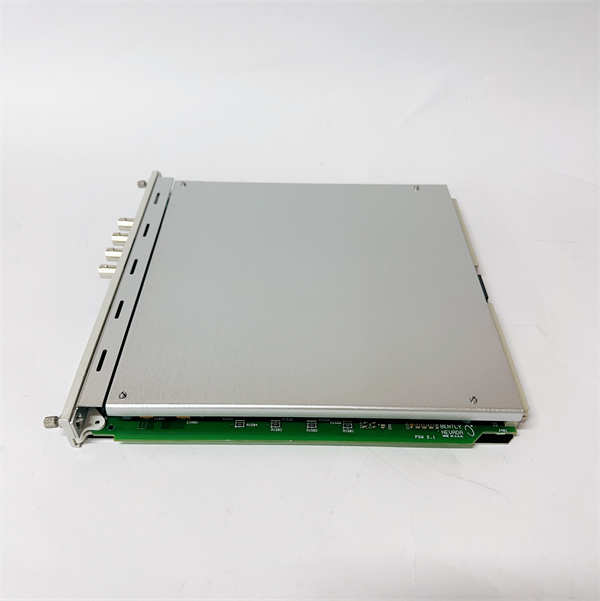

BENTLY 3500/64M 140734-05

相关产品

既然聊到了 BENTLY 3500/64M (部件号：140734-05)，那咱们就得把本特利内华达3500系列系统里跟它“珠联璧合”的“搭档们”也拉出来亮亮，毕竟它是整个机械保护系统中的一员。

Bently Nevada 3500/05 机架 (Rack)：这是所有3500系列模块的物理载体，提供电源、背板通信和模块插槽。3500/64M 必须插入到这个机架中才能工作。

Bently Nevada 3500/15 电源模块 (Power Supply)：为3500机架内的所有模块提供稳定的电源。通常需要两个电源模块实现冗余。

Bently Nevada 3500/22M 瞬态数据接口模块 (Transient Data Interface, TDI)：这是3500系统的“通信大脑”，负责收集所有监测模块的数据，并将它们传送到系统软件（如System 1）进行诊断分析，同时也管理系统配置。

Bently Nevada 3500/20 缓冲I/O模块 (Rack Interface Module, RIM)：在没有TDI的情况下，RIM作为机架和外部系统通信的接口。

Bently Nevada 3500/32 4通道中继模块 (Relay Module) 或 3500/34 TMR中继模块 (TMR Relay Module)：根据 3500/64M 的报警输出，中继模块会驱动报警指示灯、声光报警器或停车电路，实现机械保护动作。

Bently Nevada 3500/42M 连续振动监测模块 (Proximitor/Velomitor Monitor)：这是3500系列中最常见的模块之一，用于监测轴的位移、振动速度和加速度，与动态压力监测相辅相成。

Bently Nevada 3500/50M 速度计模块 (Tachometer Module)：用于精确测量转速和提供Keyphasor信号，这些信号对于同步振动和动态压力分析至关重要。

Bently Nevada 3500/60M 温度监测模块 (Temperature Monitor)：用于监测轴承温度、排气温度等，与动态压力监测共同评估设备健康状况。

Bently Nevada System 1 软件：这是本特利内华达的核心软件平台，用于接收、存储、分析3500系统采集的所有数据，并提供高级诊断工具和报告功能，实现预测性维护。
