Bently 3500/54 / 133396-01：Bently Nevada TMR超速检测I/O模块，保障机械运行安全！

描述

Bently 3500/54 (133396-01) 是Bently Nevada 3500系列机械保护与状态监测系统中的三重模块冗余 (TMR) 超速检测I/O模块。它专为高速旋转机械（如汽轮机、燃气轮机、压缩机等）提供关键的超速保护功能。该模块通过接收来自转速传感器的信号，精确测量设备转速，并在转速超过预设的危险阈值时，立即触发报警和紧急停车（跳闸）动作。其TMR架构确保了极高的可靠性和容错能力，有效防止因单点故障导致的误报警或漏报警，从而满足API 670和API 612等行业标准，是保障关键工业设备和人员生命安全的不可或缺组件。

Bently 3500/54 133396-01 产品概述

在那些对设备运行安全和稳定性要求“近乎苛刻”的工业领域，例如电力、石油天然气、石化和重工业，高速旋转机械（如汽轮机、燃气轮机、大型压缩机和发电机）是生产的核心，但同时也是潜在风险的集中点。其中，“超速”是导致灾难性设备损坏甚至人员伤亡的头号威胁。为了应对这一挑战，Bently Nevada (本特利内华达) 推出了业界公认的3500系列机械保护与状态监测系统，而 Bently 3500/54 133396-01 正是该系统中的一颗“定海神针”——TMR（三重模块冗余）超速检测模块的I/O组件。

Bently 3500/54 的核心在于其三重模块冗余 (TMR) 设计。这是一种经过验证的极高可靠性架构，它意味着在一个模块内部，实际存在三套完全独立的信号处理和逻辑判断通道。这三套通道并行接收来自现场转速传感器的信号（通常是涡流探头或磁电式转速探头），独立进行转速计算和与设定阈值的比较。随后，通过Bently Nevada独有的2-out-of-3（三取二）表决逻辑，对结果进行实时交叉验证。只有当至少两套通道都判断为超速时，模块才会发出报警或跳闸信号。这种冗余和表决机制，极大地提高了系统的容错能力，即使其中一个通道发生故障，也不会导致误报警或漏报警，确保了极高的安全完整性等级 (SIL)。

133396-01 则是 3500/54 模块的I/O组件，它安装在3500机架的后部，负责：

1. 信号输入：连接现场的转速传感器（如Keyphasor信号），接收原始的转速脉冲信号。
2. 信号调理：对输入的模拟信号进行滤波、放大和数字化处理。
3. 电源供应：为连接的转速探头提供必要的激励电源。
4. 诊断输出：可能提供用于诊断分析的原始或处理后的信号输出。
5. 报警/跳闸输出：与3500/54主模块协同，当检测到超速时，通过继电器模块等输出跳闸信号，迅速启动紧急停车程序。

Bently 3500/54 完全符合美国石油学会 API 670 和 API 612 等严格的行业标准，这些标准对旋转机械的超速保护有着明确且苛刻的要求。因此，它不仅仅是一个简单的转速监控器，更是一个高可靠、快速响应的保护系统，是保障设备免受灾难性破坏，确保生产连续性和人员生命财产安全的终极屏障。

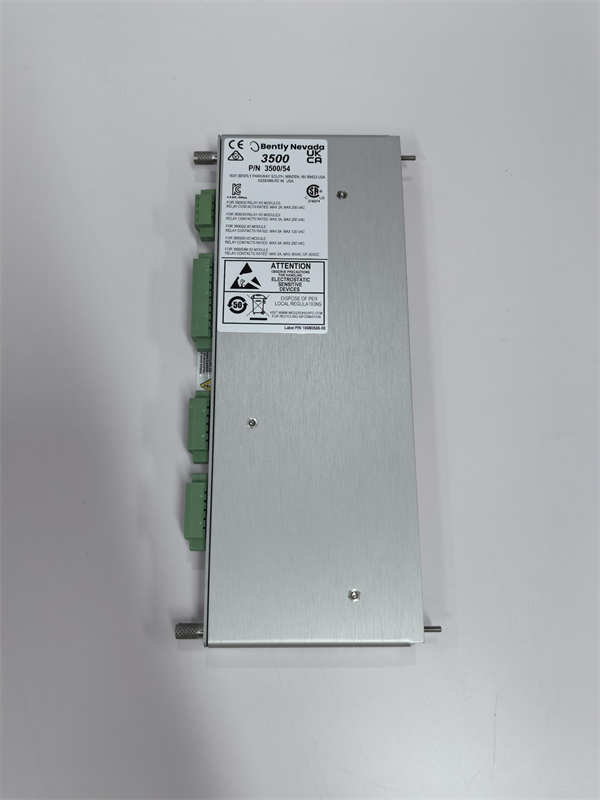

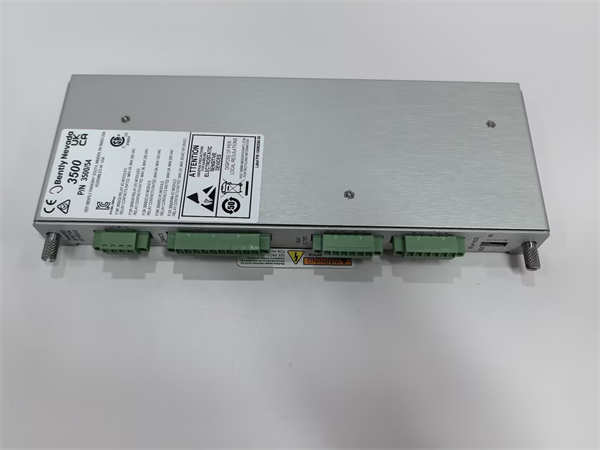

Bently 3500/54 133396-01

Bently 3500/54 133396-01 技术规格 (基于行业标准和产品系列推测)

由于 133396-01 是3500/54模块的I/O组件，其详细技术规格通常与主模块紧密相关并集成在系统手册中。以下是基于Bently Nevada 3500系列和超速检测模块的通用特点进行推测的参数：

主要特点和优势

无与伦比的三重模块冗余 (TMR) 保护： Bently 3500/54 最核心且无可替代的优势在于其三重模块冗余 (TMR) 设计。这意味着在模块内部，有三套完全独立的硬件和软件处理通道并行工作，对相同的转速输入信号进行独立测量、计算和判断。然后，通过一个**“2-out-of-3”（三取二）的表决逻辑**，只有当至少两套通道都判断为超速时，系统才会发出报警或跳闸指令。这种架构彻底消除了单点故障的风险，即使其中一个通道发生故障，也不会导致系统误报警（假跳闸）或漏报警（未能及时跳闸），从而提供了最高级别的安全完整性 (SIL) 和极高的可用性，是保障关键高速旋转机械在极端条件下也能安全运行的“终极保险”。

满足严苛的API标准与快速响应： Bently 3500/54 完全符合甚至超越了美国石油学会 (API) API 670（机械保护系统）和 API 612（汽轮机和特殊用途蒸汽轮机）等行业标准对超速保护的严格要求。这些标准对系统的测量精度、响应速度、冗余能力和自诊断功能都有详细规定。3500/54 能够以极快的速度响应转速变化，在转速达到危险阈值时，通常能在几十毫秒内发出跳闸信号，迅速启动紧急停车程序。这种快速、精准的响应能力，对于防止高速旋转机械发生灾难性损坏至关重要，是挽救昂贵设备和避免重大生产损失的关键。

全面的自诊断能力与热插拔设计： 作为3500系列家族的一员，Bently 3500/54 模块具备强大的在线自诊断功能。它能够持续监测自身的硬件健康状况、输入信号质量以及与传感器的连接状态。一旦发现任何内部故障或异常情况，模块会立即发出诊断报警，并通过3500机架的系统显示进行指示，极大地简化了故障定位和维护工作。此外，3500/54 支持热插拔，这意味着在某些配置下，可以在系统运行且仍提供安全保护的情况下，直接在线更换故障的模块而无需停机，最大限度地减少了非计划停机时间，保证了生产的连续性。

灵活的组态与宽泛的应用范围： Bently 3500/54 模块可以通过Bently Nevada的软件工具进行灵活的组态，允许用户设定多级报警点、跳闸点，以及调整转速检测参数，以适应不同类型和大小的旋转机械。它兼容Bently Nevada的各类转速传感器（如3300系列涡流探头和磁电式探头）。这种灵活性使其能够广泛应用于各种关键的工业设备，如燃气轮机、汽轮机、水轮机、大型压缩机、膨胀机、风机、泵以及其他需要精确转速监测和紧急超速保护的高速旋转设备，是众多工业领域不可或缺的安全保障。

The Bently 3500/54 module’s most crucial and unparalleled advantage lies in its Triple Modular Redundancy (TMR) protection. This means it incorporates three completely independent hardware and software processing channels that operate in parallel, independently measuring, calculating, and judging the same speed input signals. A “2-out-of-3” (two-out-of-three) voting logic then determines the output; only when at least two channels concur on an overspeed condition will the system issue an alarm or trip command. This architecture eliminates single points of failure, preventing false trips (nuisance trips) or missed trips (failure to trip when necessary), thereby ensuring the highest Safety Integrity Level (SIL) and exceptional availability, acting as the ultimate safeguard for critical high-speed rotating machinery.

Another significant advantage is its compliance with stringent API standards and rapid response capability. The Bently 3500/54 fully meets and often exceeds the rigorous requirements for overspeed protection set by the American Petroleum Institute (API) API 670 (Machinery Protection Systems) and API 612 (Steam Turbines and Special-Purpose Steam Turbines). These standards demand high measurement accuracy, quick response times, robust redundancy, and comprehensive self-diagnostics. The 3500/54 can respond incredibly fast to speed changes, typically issuing a trip signal within tens of milliseconds when the speed reaches a dangerous threshold. This rapid and precise response is vital for preventing catastrophic damage to high-speed rotating machinery, proving critical in saving costly equipment and avoiding significant production losses.

Furthermore, the module offers comprehensive self-diagnostic capabilities and a hot-swappable design. As part of the 3500 Series, the Bently 3500/54 continuously monitors its own hardware health, input signal quality, and sensor connections. Any internal fault or anomaly is immediately signaled via diagnostic alarms on the 3500 rack’s system display, greatly simplifying troubleshooting and maintenance. Crucially, the 3500/54 supports hot-swapping (in certain configurations), allowing for online replacement of a faulty module without system shutdown, maximizing uptime and ensuring continuous production.

Finally, the 3500/54 offers flexible configuration and a broad application range. It can be configured using Bently Nevada’s software tools, enabling users to set multiple alarm and trip points and adjust speed detection parameters to suit various types and sizes of rotating machinery. Compatibility with Bently Nevada’s speed sensors (like 3300 Series proximity probes and magnetic pickups) makes it highly versatile. This flexibility allows its widespread application across critical industrial assets, including gas turbines, steam turbines, hydro turbines, large compressors, expanders, fans, and pumps, making it an indispensable safety component in numerous industrial sectors.

应用领域

Bently 3500/54 (133396-01) 作为Bently Nevada 3500系列超速保护系统的核心I/O模块，其应用领域高度集中在那些拥有高速、高价值或高风险旋转机械的工业现场。它的主要职责就是为这些“大心脏”提供最可靠的超速安全防护。

1. 电力行业：

1. 汽轮机与燃气轮机：这是最典型的应用。无论是在火电、核电还是燃气联合循环电厂，3500/54都会被用来监测汽轮机和燃气轮机的转速，并在发生超速时紧急停车，防止飞车事故。
2. 水轮发电机：对于水力发电站，它同样能提供对水轮机转速的精确监控和超速保护。
   2. 石油天然气与石化行业：
3. 大型压缩机：如离心式压缩机、轴流式压缩机，广泛应用于炼油厂、化工厂、天然气处理厂等，3500/54确保其在关键工艺流程中的安全运行。
4. 泵和膨胀机：对于高速运行的工艺泵和膨胀机，超速保护也至关重要。
   3. 其他高危重工业：
5. 冶金行业：在大型鼓风机、工业燃气轮机等设备上提供超速保护。
6. 造纸、制药等行业：涉及高速旋转设备的生产线，需要超速保护来防止设备损坏和保证生产连续性。

简而言之，只要您的工厂里有**“高速转动的大设备”，而且一旦超速后果不堪设想**，那么Bently 3500/54 这样的TMR超速检测模块就是保障设备安全和生产稳定的“生命线”。

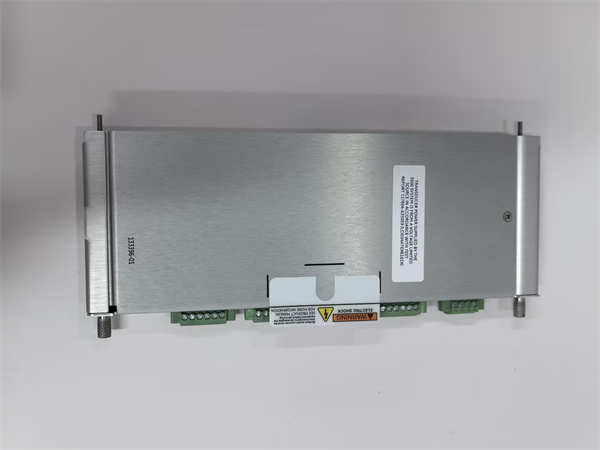

Bently 3500/54 133396-01

相关产品

既然聊到了 Bently 3500/54 133396-01 这个核心超速检测模块，那咱就得顺便提提它在 Bently Nevada 3500 系列系统里的那些“好搭档”和“亲密战友”：

• Bently 3500/40M、3500/42M 连续振动监测器：这些模块是3500系统中最常见的模块，用于监测振动、轴位置、胀差等参数。
• Bently 3500/15 电源模块 (Power Supply Module)：为整个3500机架和所有模块提供稳定、冗余的电源。
• Bently 3500/22M 瞬态数据接口 (TDI) 或机架接口模块 (RIM)：这是3500机架与配置软件（如System 1）、操作员显示软件以及外部网络通信的主要接口。
• Bently 3500/32M 或 3500/33 继电器模块 (Relay Module)：超速检测模块的报警和跳闸信号通常通过这些继电器模块输出到外部控制系统（如DCS或ESD系统），用于驱动报警灯、喇叭或直接跳闸设备。
• Bently Nevada 3300 系列涡流探头 (Proximity Probes)：这些是用于非接触式测量轴转速、振动和轴位置的标准传感器，是 3500/54的主要输入信号来源。
• 磁电式转速探头 (Magnetic Pickups)：另一种常见的转速传感器类型，也可作为 3500/54的输入。
• Bently Nevada System 1 软件平台：用于对3500系统进行组态、监测、诊断和数据管理的强大软件。
