BENTLY 3500/50 133388-02 转速计模块

描述

Bently Nevada 3500/50 133388-02是Bently Nevada 3500系列机械保护系统中的一款高性能转速计模块（Tachometer Module）的主板部件。作为3500系统的重要组成部分，3500/50模块专为关键旋转机械提供精确的转速、转子加速度和转动方向监测。它能够接收来自接近探头（Proximity Probes）或磁性拾取器（Magnetic Pickups）的输入信号，并通过高级算法将其转换为精确的机械速度和相位信息。

这款3500/50 133388-02模块在自动化系统中扮演着“速度哨兵”的角色，能够与用户可编程的报警设定点进行比较，并在测量值超出预设范围时立即生成报警。这对于防止设备超速、欠速、反向旋转或异常加速/减速至关重要，从而有效保护设备免受潜在的灾难性故障。此外，3500/50 133388-02还能够向3500机架的背板提供经过调理的Keyphasor®信号，供其他监测模块使用，从而省去了单独的Keyphasor模块，优化了系统配置和空间利用。其多功能配置选项使其能够适应各种复杂的机械监测需求，是实现设备可靠运行和预测性维护的关键。

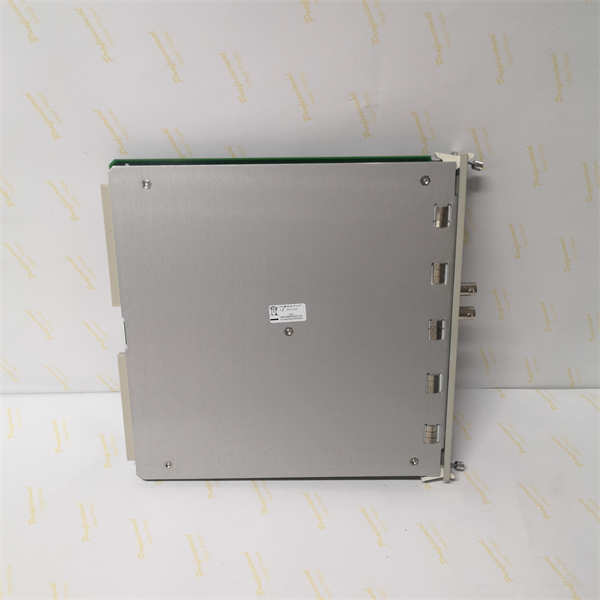

BENTLY 3500/50 133388-02

技术规格

产品型号：3500/50(主板部件号133388-02)

制造商：Bently Nevada(Baker Hughes)

产品类型：转速计模块(Tachometer Module)

通道数量：2通道

输入信号类型：接近探头或磁性拾取器

输入信号范围：+10.0 Vdc至-24.0 Vdc

最大输入频率：20 kHz

最大转速范围：99,999 rpm

最小输入频率(接近探头)：0.0167 Hz(1 rpm for 1 event/revolution)

最小输入频率(磁性拾取器)：3.3 Hz

RPM精度(<100 rpm)：±0.1 rpm

RPM精度(100-10,000 rpm)：±1 rpm

RPM精度(10,000-99,999 rpm)：±0.01%of true shaft speed

功耗：5.8瓦(典型)

工作温度范围：-30°C至+65°C(取决于I/O模块类型)

储存温度范围：-40°C至+85°C

湿度：95%非冷凝

主要特点和优势

Bently Nevada 3500/50 133388-02转速计模块以其卓越的性能和灵活性，为旋转机械的监测和保护提供了显著的优势。其核心优势在于能够提供高精度、多功能的转速监测。该模块不仅可以测量转速，还能评估转子加速度和转动方向。转子加速度数据对于评估机械在启动、停机或瞬态运行阶段的行为至关重要，有助于识别可能指示机械不平衡或异常的非规律模式。转子方向识别功能则在可正反转运行的机械中尤其有益，帮助操作人员更好地理解运行状态并预测潜在问题。

3500/50 133388-02的另一个突出特点是其可编程报警设定点。用户可以根据特定的操作要求自定义这些阈值，当测量值超过设定点时，模块会触发报警，提供早期预警，从而实现主动干预，防止灾难性故障和计划外停机。这种智能处理数据的能力，极大地增强了设备的安全性与可靠性。

此外，3500/50 133388-02通过3500机架配置软件进行编程，操作简便直观，方便用户轻松配置、校准和微调模块设置，以满足特定机械的独特需求。一个非常重要的集成优势是它能够向3500背板提供经过调理的Keyphasor®信号，供其他监测模块使用，从而省去了在机架中额外安装一个Keyphasor模块的需要，优化了机架空间，并简化了布线复杂性。模块还具备峰值保持功能，可以存储机器达到的最高转速、最高反向转速或反向旋转次数，这些峰值可由用户重置，为故障诊断和性能评估提供了宝贵的数据。

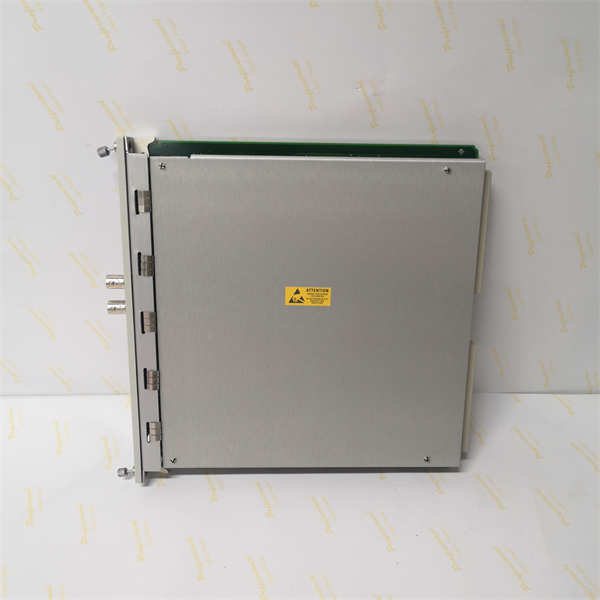

BENTLY 3500/50 133388-02

应用领域

Bently Nevada 3500/50 133388-02转速计模块因其在精确转速、加速度和方向监测方面的能力，广泛应用于各种关键旋转机械的监测和保护。在电力生产行业，它被用于监测汽轮机、发电机、泵和风机等大型设备的转速和运行状态，确保发电设备的稳定运行，防止超速或反向旋转等危险情况。

在石油天然气工业中，无论是上游的钻井平台、中游的管道输送，还是下游的炼油和化工设施，3500/50 133388-02都对监测压缩机、燃气轮机和各种泵的转速至关重要，有助于预防设备故障，确保连续生产和操作安全，尤其是在易燃易爆的危险区域。

对于化工和石化行业，该模块在监测反应器搅拌器、离心机、大型风机和泵等关键设备的转速和运行特性方面发挥着重要作用，防止因速度异常导致的工艺中断或安全事故。此外，3500/50 133388-02也适用于冶金、造纸、制药和水/污水处理等工业领域，凡是涉及到大型旋转机械的生产线，它都能提供可靠的转速和相位参考，支持全面的机械状态监测和故障诊断，从而优化设备性能并延长使用寿命，是实现预测性维护和资产管理的重要工具。

相关产品

与Bently Nevada 3500/50 133388-02转速计模块相关的产品主要包括3500系列的其他监测模块、I/O模块、传感器以及系统附件。

3500/50 Tachometer Module:133388-02是主模块的部件号，通常与一个I/O模块配套使用。

133442-01:3500/50标准I/O模块，带内部端子。

133434-01:3500/50 I/O模块，带外部端子。

133450-01:3500/50 TMR(三重模块冗余)I/O模块，带外部端子。

3300 XL 8 mm Proximity Transducer System:最常用的非接触式位移传感器，可作为3500/50的转速输入。

Magnetic Pickups:磁性拾取器，用于测量转速，也可作为3500/50的输入。

3500/20 Rack Interface Module(RIM):3500机架与组态软件的接口模块。

3500/05 System Rack:安装所有3500模块的机架，有不同槽位配置。

3500 Power Supply Module:为整个3500机架（包括3500/50）提供稳定的直流电源。

System 1™Software:Bently Nevada的旗舰软件平台，用于配置3500/50及其他3500模块，并进行数据采集、趋势分析和诊断。

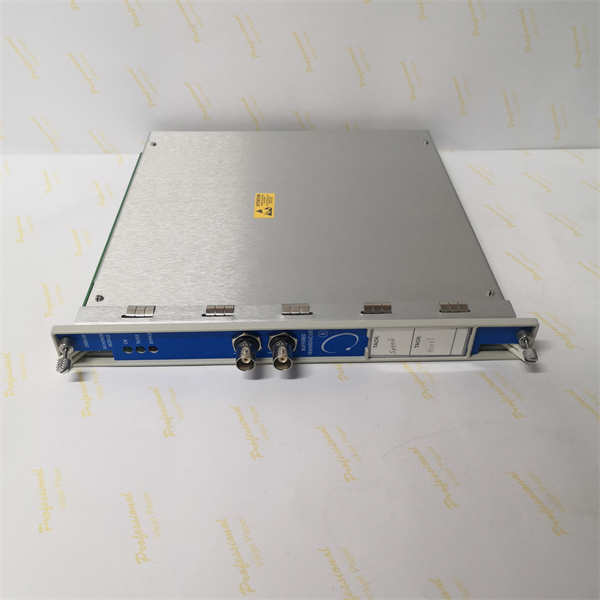

BENTLY 3500/50 133388-02

安装与维护

安装前准备：在安装Bently Nevada 3500/50 133388-02转速计模块前，务必查阅Bently Nevada 3500系列安装和维护手册，充分理解所有安全规定和安装步骤。确保3500机架已正确安装、接地，并且已断开所有电源。检查3500/50 133388-02主模块及其配套I/O模块是否有运输损坏。在处理模块时，必须严格遵守静电放电（ESD）防护措施，佩戴防静电手套和腕带，以防静电损坏敏感电子元件。准备好所需的接近探头或磁性拾取器及其电缆，并确保其连接符合系统规范。安装完成后，需使用3500 Rack Configuration Software对3500/50模块进行参数配置，包括输入类型、事件/转设置、报警设定点等。

维护建议：为了确保3500/50 133388-02模块的长期可靠运行，建议执行定期的预防性维护。这包括定期检查模块和所有连接线缆的物理状况，确保没有磨损、腐蚀或松动。应定期清洁模块表面和3500机架内部，以防止灰尘积聚导致过热或电气故障。虽然3500/50模块本身通常无需校准，但与其连接的转速传感器（接近探头或磁性拾取器）应按照Bently Nevada的建议进行周期性校准，以保持测量精度。同时，应定期通过System 1™或3500 Rack Configuration Software检查3500/50的诊断信息和报警日志，及时发现并解决潜在问题。在需要更换3500/50模块时，务必遵循制造商的热插拔或停机操作指南，并确保新模块的固件版本与现有系统兼容。
