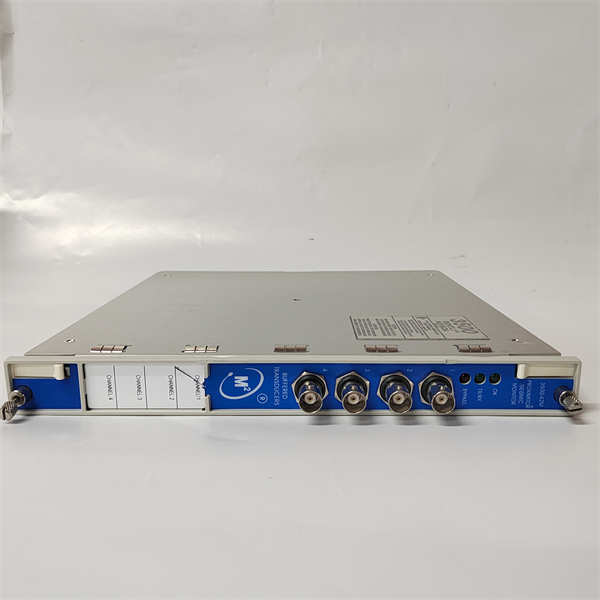

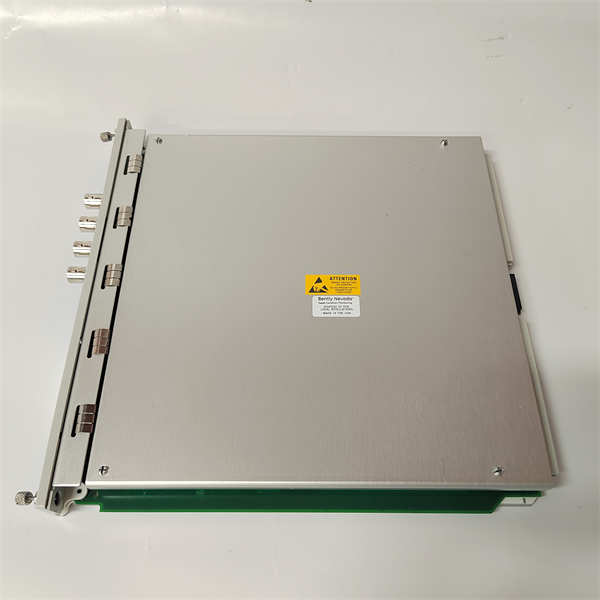

BENTLY 3500/42M 176449-02：这块本特利内华达（Bently Nevada）的Proximitor/Seismic 监测器，那是旋转机械保护的“硬通货”！它能同时监测振动和位移，提供4个监测通道，典型功耗：7.7瓦。专门为大型旋转机械（如汽轮机、压缩机）设计，通过连续比较参数与报警点，实现设备保护和状态监测。原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

BENTLY 3500/42M 176449-02 产品概述

各位在工业自动化、尤其是设备状态监测和机械保护这块儿打拼多年的兄弟们，今天咱聊聊本特利内华达（Bently Nevada）家的一款“镇宅之宝”—— BENTLY 3500/42M 176449-02。这串型号一听就带着股“高精尖”的味道，没错，它可是本特利3500系列机械保护系统里的一个核心监测模块，通常被称作Proximitor/Seismic 监测器 (Proximitor/Seismic Monitor)。

那么，这块 BENTLY 3500/42M 176449-02 到底干啥用的呢？简单点说，在各种大型关键旋转机械上，比如发电机组的汽轮机、石油天然气的压缩机、大型泵或风机，它们在高速运转时，一旦出现异常振动、轴承磨损或者轴位移变化，轻则影响生产效率，重则可能导致灾难性的设备损坏甚至人员伤亡。这块 BENTLY 3500/42M 176449-02 的核心任务，就是充当这些“大块头”机械的**“健康卫士”和“私人医生”**。

它是一个四通道的监测模块，能同时接收来自两种关键传感器的输入：一种是电涡流传感器 (Proximity Transducers)，用于非接触式地测量转子轴的相对振动（径向振动）和轴向位移（推力位移）；另一种是地震传感器 (Seismic Transducers)，用于测量轴承座或机壳的绝对振动（如速度或加速度）。BENTLY 3500/42M 176449-02 会实时采集、调理（Signal Conditioning）这些信号，并将其与用户预设的报警阈值 (Alarm Setpoints) 进行连续比较。一旦监测到的参数超过了“警戒线”（Alert 报警）甚至“危险线”（Danger 报警），它会立即触发报警，并通过3500机架系统联动输出继电器信号，实现机器自动保护性停机 (Machine Automatic Protective Shutdown)。通过 BENTLY 3500/42M 176449-02，操作员和维护人员可以实时获取关键的机器状态信息，从而实现预测性维护 (Predictive Maintenance)，在故障发生前就采取措施，避免突发停机。

BENTLY 3500/42M 176449-02

BENTLY 3500/42M 176449-02 技术规格

主要特点和优势

咱这块 BENTLY 3500/42M 176449-02 监测器，能在本特利3500系统里被奉为“核心”，那绝对不是“吹”，它身上的几把“刷子”，可都是实打实的硬功夫，听我给你掰扯掰扯：

首先，它是旋转机械的“全科医生”，监测覆盖面广，信号调理那叫一个精准！ BENTLY 3500/42M 176449-02 最突出的就是它多功能的信号输入和处理能力 (Multi-functional Signal Input and Processing)。它不是只看振动或只看位移，而是集Proximitor和Seismic监测于一身 (Integrated Proximitor and Seismic Monitoring)。这意味着它能同时接驳电涡流传感器（测轴的相对运动，比如径向振动、推力位移、差胀、偏心）和地震传感器（测机壳或轴承座的绝对运动，比如速度、加速度），对旋转机械的动静态特性 (Dynamic and Static Characteristics) 进行全面、高精度的监测 (Comprehensive, High-Precision Monitoring)。模块内部集成了先进的信号调理电路 (Advanced Signal Conditioning Circuitry)，能对原始传感器信号进行滤波、积分、解调等处理，提取出准确的振动幅值、相位、频率等关键参数，并与用户设定的报警值进行实时比较，确保每一次判断都精准无误 (Precise and Error-free)。这种全面的监测能力，让你对设备的健康状况“了如指掌”。

其次，它的报警机制和系统联动，是设备安全运行的“钢铁防线”！ 在大型工业现场，设备停机就意味着巨大的经济损失，甚至可能引发安全事故。BENTLY 3500/42M 176449-02 的核心价值就在于它的卓越机器保护功能 (Excellent Machine Protection Function)。它能够连续地将监测到的参数与预设的报警 (Alert) 和危险 (Danger) 设定点进行比较。一旦超越阈值，模块会立即触发报警，并通过3500系统机架的继电器模块输出报警或跳闸信号，从而自动执行保护性停机 (Automatic Protective Shutdown)，将潜在的设备损坏扼杀在萌芽状态。这种快速响应和联动能力 (Fast Response and Linkage Capability) 是避免设备“带病运行”甚至突发性“崩盘”的关键。同时，它支持三模冗余 (Triple Modular Redundancy, TMR) 配置，当三个 BENTLY 3500/42M 176449-02 模块同时工作时，系统会采用2oo3 (Two-out-of-Three) 投票逻辑 (Voting Logic) 来判断报警，这极大提高了系统的可靠性 (Greatly Enhances System Reliability) 和抗假跳闸能力 (Anti-False Trip Capability)，让您的关键设备保护系统“稳如泰山”。

再者，它的灵活配置与远程诊断，是运维人员的“得力助手”！ BENTLY 3500/42M 176449-02 不仅仅是一个监测模块，它还是一个高度可配置的平台 (Highly Configurable Platform)。通过本特利3500机架配置软件，每个通道都可以灵活地编程，以执行不同的监测功能，例如径向振动、推力位移、加速度、速度等等，甚至可以配置特殊的REBAM (Rolling-Element Bearing Activity Monitoring) 监测 (Bearing Activity Monitoring) 功能来评估滚动轴承的健康状况。这种灵活性 (Flexibility) 使得一个模块可以适应多种监测需求，降低了备件种类 (Reduces Spare Part Types)。此外，作为3500系统的一部分，它支持与上位机和DCS系统的通信，运维人员可以远程访问 (Remote Access) 模块的诊断信息、实时数据和历史趋势，进行在线故障诊断 (Online Fault Diagnosis) 和性能分析。模块前面板上提供的缓冲输出 (Buffered Outputs) 更是方便，可以直接连接示波器或数据采集仪进行现场诊断，极大地方便了日常运维和故障排查 (Greatly Facilitates Daily O&M and Troubleshooting)。

The BENTLY 3500/42M 176449-02 monitor is an indispensable component in ensuring the longevity and safety of critical rotating machinery, offering distinct advantages for demanding industrial applications.

Firstly, it serves as a comprehensive diagnostic tool, excelling in both precision signal conditioning and broad monitoring capabilities. The BENTLY 3500/42M 176449-02 excels by integrating both Proximitor and Seismic inputs, allowing for a holistic view of machinery health. This means it can simultaneously acquire data from proximity probes (for non-contact measurement of shaft relative vibration, thrust position, and differential expansion) and seismic transducers (for absolute casing vibration, velocity, and acceleration). Its internal advanced signal conditioning circuitry meticulously processes raw sensor signals, extracting crucial parameters such as amplitude, phase, and frequency with unparalleled accuracy. This meticulous data acquisition and processing ensure that every measurement is precise, empowering operators to make informed decisions for proactive maintenance and operational optimization.

Secondly, its robust alarm mechanisms and systemic integration form an impenetrable safety barrier for equipment. A core strength of the BENTLY 3500/42M 176449-02 lies in its superior machinery protection capabilities. It continuously compares monitored parameters against user-defined Alert and Danger setpoints. Upon exceeding these thresholds, the module instantly triggers alarms and, crucially, can initiate an automatic protective shutdown of the machinery through the 3500 system’s relay outputs. This rapid response and interlocking functionality are vital in preventing minor anomalies from escalating into catastrophic failures. Furthermore, its support for Triple Modular Redundancy (TMR) configurations, employing a 2oo3 voting logic, significantly enhances system reliability and resilience against false trips, ensuring that critical machinery protection remains robust even in the face of component failures, thereby safeguarding high-value assets.

Finally, its flexible configuration and advanced diagnostic features make it an invaluable asset for maintenance and operations personnel. The BENTLY 3500/42M 176449-02 is a highly adaptable platform. Each of its four channels can be individually programmed via the 3500 Rack Configuration Software to perform various monitoring functions, including advanced REBAM (Rolling-Element Bearing Activity Monitoring). This inherent flexibility allows a single module to cater to diverse monitoring requirements, streamlining spare parts management. Additionally, as an integral part of the 3500 system, it facilitates remote access to diagnostic information, real-time data, and historical trends through its communication capabilities. The accessible buffered outputs on the front panel further enhance on-site troubleshooting and analysis by allowing direct connection to oscilloscopes or data acquisition systems, significantly improving overall operational efficiency and predictive maintenance capabilities.

应用领域

这块 BENTLY 3500/42M 176449-02 监测器，它可不是“泛泛之辈”，它的应用领域非常聚焦，主要在那些需要实时、高精度旋转机械保护和状态监测的“高危”和“高价值”工业现场：

电力行业 (Power Generation)：这是 BENTLY 3500/42M 176449-02 最重要的舞台。无论是大型汽轮机 (Steam Turbines)、燃气轮机 (Gas Turbines) 驱动的发电机组，还是水轮机，它的径向振动、推力位移和轴绝对振动监测功能，是预防轴承损坏、转子碰擦、轴向窜动等关键故障的“定海神针”，确保电厂安全稳定运行，避免巨额损失。

石油与天然气 (Oil & Gas)：在炼油厂、石化装置、天然气液化 (LNG) 设施和海上平台，高压压缩机 (Compressors)、大型泵 (Large Pumps) 和风机 (Fans) 是生产流程的核心。这些设备一旦停机，损失巨大。BENTLY 3500/42M 176449-02 在这里提供关键的振动和位移监测，确保这些高速、重载机械的健康，预防喘振、轴向窜动和轴承故障，保障生产的连续性和安全性。

化工行业 (Chemical Industry)：在许多大型化工厂，反应釜、压缩机、泵和搅拌器等关键旋转设备对可靠性要求极高。BENTLY 3500/42M 176449-02 用于监测这些设备的振动状态，帮助工厂实现预测性维护 (Predictive Maintenance)，减少非计划停机，提高生产效率和安全性。

钢铁冶金 (Metallurgical Industry)：在钢铁厂、铝厂等重工业，大型鼓风机、压缩机和轧机驱动的电机等设备在高温、高粉尘环境下运行，对振动监测的需求非常迫切。BENTLY 3500/42M 176449-02 提供可靠的振动监测和保护，延长设备寿命，保障生产线稳定。

核电站 (Nuclear Power Plants)：作为对安全要求最高的领域之一，核电站中的关键泵、涡轮发电机组等设备必须得到最严格的监测和保护。BENTLY 3500/42M 176449-02 的高可靠性和功能安全特性，使其成为这些核心设备不可或缺的监测工具。

简而言之，只要是那些高价值、高转速、高风险的关键旋转机械，需要实时、精确的振动和位移监测与保护，从而避免灾难性故障、实现预测性维护、保障人员和财产安全，那 BENTLY 3500/42M 176449-02 就是不可替代的“机械保护专家”。

相关产品

咱这块 BENTLY 3500/42M 176449-02 监测器，它虽然是3500系统里的“核心打手”，但它可不是“孤胆英雄”，它得跟本特利3500家族的其他“兄弟姐妹”们一起，才能构成一个完整的机械保护和状态监测系统。所以，了解一些跟它“门当户对”的产品，对您搭建、维护和理解系统很有帮助：

BENTLY 3500/15 电源模块: 这是3500机架的“心脏”，为包括 3500/42M 176449-02 在内的所有模块提供稳定可靠的电源。

BENTLY 3500/22M 瞬态数据接口 (TDI): 它是3500系统的“数据出口”，负责从所有监测器（包括 3500/42M 176449-02）收集数据，并将其传输到System 1® 状态监测软件。

BENTLY 3500/32 中继器模块: 如果 3500/42M 176449-02 触发了报警或危险状态，3500/32模块可以输出继电器信号，联动外部报警或跳闸回路。

BENTLY 3500/33 继电器模块: 与3500/32类似，提供更多的继电器输出点，用于复杂的保护逻辑。

BENTLY 3500/50 旋转速度输入模块: 虽然 3500/42M 176449-02 也能提供一些速度信息，但3500/50是专门用于高精度转速和参考事件（如键相器）监测的模块。

BENTLY 3300 XL 系列电涡流传感器: 这是 3500/42M 176449-02 的“眼睛”，直接安装在机械轴承座附近，用于测量轴的相对振动和位移，例如 330104-00-05-10-02-00。

BENTLY Velomitor 系列速度传感器: 它们是 3500/42M 176449-02 的“耳朵”，直接安装在轴承座或机壳上，用于测量绝对振动速度，例如 330700-000-010-10。

BENTLY Accelerometer (加速度传感器): 用于测量高频振动或冲击，3500/42M 176449-02 也能处理其信号，例如 330400 系列加速度计。

BENTLY 3500/42M 176449-02
