BENTLY 3500/42M 176449-02 近程/地震监测模块 – 工业设备“听诊器”，精准预警，硬核保护！

描述

BENTLY 3500/42M 176449-02：这块4通道近程/地震监测器，那是振动监测系统里的“硬通货”！它能够同时接受来自近程和地震传感器的信号，对振动、轴位移和转速进行精确测量。通道数：4个，功耗：典型值7.7W。作为Bently Nevada 3500系列的核心组件，它就像是工业设备的“听诊器”，专治各种工业“疑难杂症”，保障你的人身和资产安全。

3500/42M 产品概述

聊到Bently Nevada，3500/42M 这块振动监测模块，那绝对是个绕不开的话题。它是Bently Nevada 3500系列监测系统的核心输入模块，扮演着“耳目”和“大脑”的双重角色。简单说，这玩意儿能从近程传感器（Proximity Transducers）和地震传感器（Seismic Transducers）那里接收信号，然后对这些信号进行处理，得出各种关键参数，比如径向振动、轴位移、轴绝对振动、加速度、速度等等。这块BENTLY 3500/42M 模块可不是普通的信号采集卡，它内置了强大的信号调理和分析功能，能够将原始信号转换成有用的振动和位置测量值，并与用户设定的报警点进行实时比较。

这块176449-02 模块，是四通道设计，能同时监控四路不同的信号。它的厉害之处在于极高的灵活性，通过3500 Rack Configuration Software软件，你可以对每个通道进行编程，让它执行不同的监测功能，比如：径向振动、推力位置、偏心率、差胀（Differential Expansion）等等。这种多功能性，让BENTLY 3500/42M 成为了一个通用性极强的监测工具，大大减少了备件种类，也简化了系统设计。它在整个3500系列系统里，扮演的就是数据采集和初级分析的角色，为上层控制系统和维护人员提供至关重要的设备健康信息。

这块板子，与3500系列机架（Rack）、电源模块、继电器模块等兄弟们紧密配合，形成一个密不透风的系统。当你的生产流程涉及到高压、高温、高速旋转等危险工况时，BENTLY 3500/42M 就能在你最需要的时候，给你最踏实的安全保障。

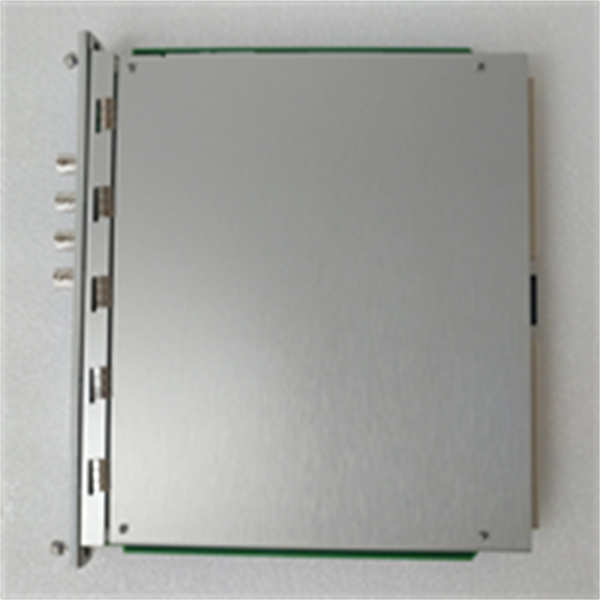

3500/42M 176449-02 BENTLY

3500/42M 技术规格

主要特点和优势

BENTLY 3500/42M 这块监测模块，能在工控江湖里混得风生水起，靠的可不是吹牛。它最大的杀手锏就是其多功能性和高精度。这玩意儿，能接收来自多种传感器（近程、速度、加速度）的信号，并通过内部强大的信号调理电路，提供多种测量功能，比如径向振动（Radial Vibration）、推力位置（Thrust Position）、轴绝对振动（Shaft Absolute）等。这种“一专多能”的设计，让你用一块模块就能完成多种监测任务，大大简化了系统配置和备件管理。

除了功能全面，BENTLY 3500/42M 还具备极高的可靠性和诊断能力。它能够持续地将监测到的参数与用户设定的报警点进行比较，一旦超过预设的警戒（Alert）或危险（Danger）阈值，就会立即触发报警，并生成相应的警报信号。这确保了在设备出现异常时，操作人员能第一时间得到通知，采取相应措施，防止小问题演变成大事故。这块176449-02 模块还提供原始信号的缓冲输出（Buffered Transducer Output），方便你用便携式振动分析仪进行更深层次的故障诊断，比如频谱分析等。

它还支持在线热插拔（Hot Swap），这意味着你在维护或者更换故障模块时，根本不用停机！直接拔了换上新模块就行，整个过程不影响系统的正常生产。对于24/7不间断运行的工厂来说，这简直就是福音。而且，BENTLY 3500/42M 的设计符合API 670等行业标准，这说明它在振动监测领域的专业性和权威性，能够为你的关键设备提供最高级别的保护。

The BENTLY 3500/42M Proximitor/Seismic Monitor is a cornerstone of the Bently Nevada 3500 Series, offering robust machinery protection and condition monitoring. Its key feature is the versatility to accept inputs from a wide range of transducers, including proximity probes and seismic sensors, enabling it to monitor diverse machine parameters such as radial vibration, thrust position, and casing vibration. Each of the four channels can be independently configured, providing a flexible and powerful solution for comprehensive machine health management.

The module is engineered for high accuracy and reliability. It continuously processes input signals and compares them against user-programmable alarm setpoints, providing early warnings (Alert) and critical safety signals (Danger) to prevent catastrophic failures. The 176449-02 also provides essential machine information for both operations and maintenance personnel, facilitating proactive maintenance strategies. A significant advantage is the inclusion of buffered outputs for each channel, which allows for advanced diagnostic analysis using portable data collectors without disturbing the primary protection system. This hot-swappable module also boasts a rugged, industrial-grade design, ensuring reliable performance in harsh environments and minimizing downtime during maintenance. Its seamless integration with the 3500 system and compliance with industry standards like API 670 make it an industry leader in machinery monitoring.

应用领域

BENTLY 3500/42M 这块振动监测模块，它的应用领域，说白了就是那些“高价值、高风险”的行业。哪种行业对设备健康状况的要求是“绝对不能出一点差错”？那就是它的主战场。首先，石油天然气行业，从钻井平台、炼油厂到输油管道，这里的燃气轮机、压缩机、泵和风机都是高价值的旋转机械。任何一个设备故障都可能引发火灾、爆炸等灾难性后果。BENTLY 3500/42M 在这里是关键设备的第一道防线，通过持续监测振动和轴位移，为紧急停车系统（ESD）提供准确的信号，防止设备损坏。

再看电力行业，尤其是在大型火电厂、水电站和核电站，汽轮机和发电机组的运行安全是头等大事。BENTLY 3500/42M 模块用于监测这些设备的轴承振动、转子位移和壳体振动，一旦监测到异常，它能立即触发报警，并向继电器模块发送信号，执行联锁停机，防止设备损坏。除了这些，在钢铁冶金、造纸、化工等行业，任何涉及到大型高速旋转机械、或对生产连续性有极高要求的应用，你都能见到BENTLY 3500/42M 的身影。它的价值不仅仅在于提供一个简单的振动值，更在于它用精确的数据为客户提供了最坚固的“安全盾牌”。

相关产品

BENTLY 3500/42M 振动监测模块通常需要与以下模块配套使用，才能组成完整的3500振动监测系统：

BENTLY 3500/22M：机架接口模块，它是整个3500系统的“大管家”，负责与组态软件、上位机通信，并管理机架中所有模块。

BENTLY 3500/15：电源模块，为整个机架提供稳定可靠的直流电源。

BENTLY 3500/32 或 3500/34：继电器模块，接收来自 3500/42M 的报警信号，并执行联锁动作，如停机或报警。

BENTLY 3500/45：用于监测轴承温度、排气温度等，与 3500/42M 形成更全面的设备健康监测方案。

BENTLY 3500/92：通信网关模块，让3500系统能够和DCS/SCADA等上层控制系统进行无缝通信。

BENTLY 3300 系列传感器：如 330103 振动探头和 330750 加速度传感器，它们是 3500/42M 的“眼睛和耳朵”，负责采集原始信号。

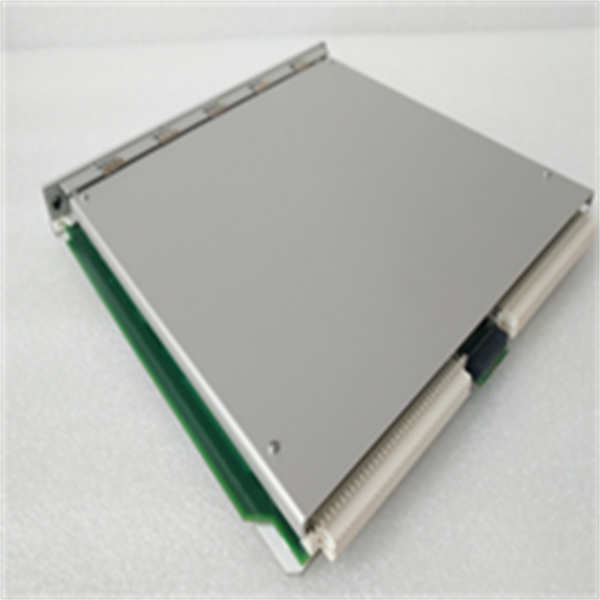

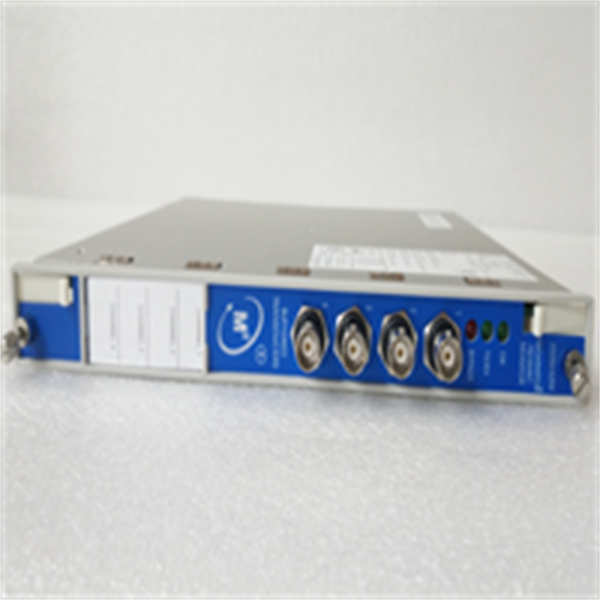

3500/42M 176449-02 BENTLY

安装与维护

安装前准备: 安装BENTLY 3500/42M 模块前，必须确保3500机架已正确安装并接地良好。检查机架背板连接器是否干净无损，没有异物。同时，确认电源模块已正确插入并供电正常。在插入176449-02 模块之前，务必断开编程站的连接，并确认模块与机架的兼容性。操作时需佩戴防静电腕带，防止静电损坏模块内部精密元器件。插入模块时，应垂直对齐插槽，均匀用力，直至模块锁定到位，听到“咔哒”一声，确保与背板I/O模块牢固连接。

维护建议: BENTLY 3500/42M 模块本身的设计就具备高可靠性，日常维护主要以检查为主。定期检查模块的LED指示灯状态，如果红色故障灯亮起，需要通过编程软件诊断具体故障原因。由于其支持热插拔，当诊断出模块故障时，可以不需要停机直接更换。在更换前，需要确保新模块的固件版本与系统中其他模块兼容。定期进行系统功能测试，模拟各种故障场景，确保176449-02 的振动监测和报警功能正常工作。避免在潮湿、多尘或有腐蚀性气体的环境下长期运行，保持机柜内部清洁干燥。
