BENTLY 3500/34 TMR继电器模块 – 三重冗余，工业安全系统（SIS）的终极守护！

描述

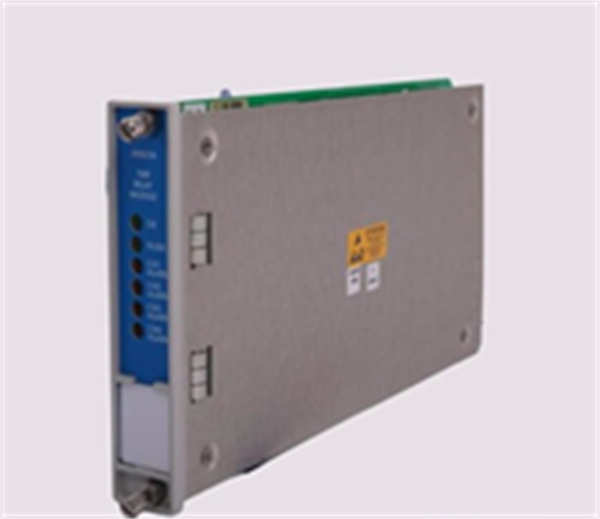

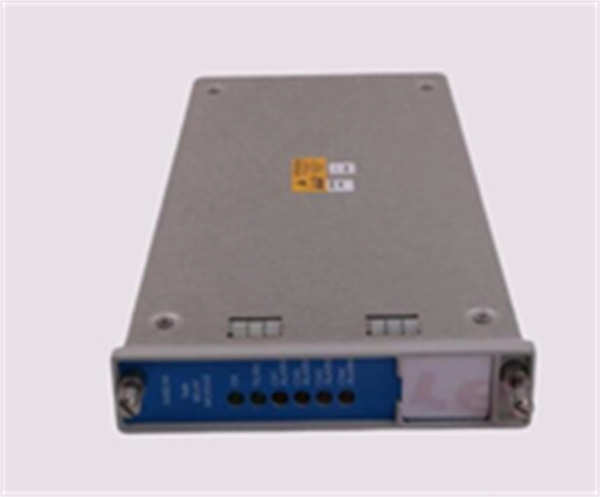

BENTLY 3500/34：这块三重冗余（TMR）继电器模块，那可是Bently Nevada 3500系统里的“王牌”！它专为那些对可靠性要求极高的应用而生，通过独特的“3中取2”表决机制，确保在单个继电器故障时系统依旧能正常工作。功耗：典型值9.6W，工作温度：-30°C至+65°C。它就像是工业现场的“定海神针”，专治各种工业“疑难杂症”，保障你的人身和资产安全。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

3500/34 产品概述

聊到Bently Nevada，3500/34 这块继电器模块，绝对是个重量级选手。它可不是一般的继电器卡件，而是专门为需要极高可用性和安全性的应用场景设计的TMR（Triple Modular Redundancy，三重模块冗余）继电器模块。在石油化工、核电、大型发电机组这些“高压”行业里，一旦出现设备故障，那后果不堪设想。BENTLY 3500/34 的存在，就是为了解决这个痛点。它通过独特的“3中取2”表决机制，确保报警或联锁指令的准确执行。简单说，就是三路独立的继电器同时工作，只有当其中至少两路都发出动作信号时，最终的联锁输出才会被触发。这就从根本上杜绝了单点故障导致的误报警或误跳闸，大大提升了系统的可靠性。

这块3500/34 模块由两个半高模块和一个TMR继电器I/O模块组成，这套组合拳设计保证了它的冗余和容错能力。它能接收来自3500机架中任何一个监测模块的报警信号，并利用其内部强大的可编程逻辑，根据复杂的AND/OR逻辑进行判断。举个例子，它可以设置成“只有当轴振动和轴向位移都超过警戒值时，才触发停机保护”。这种精密的逻辑，让BENTLY 3500/34 真正成为了工业设备的安全“大脑”，而不是一个只会简单开关的“傻瓜”继电器。

它在整个3500系列系统里，扮演的就是一个最终的“决策者”和“执行者”角色。当危险来临时，3500/34 能够迅速、准确地输出信号，驱动声光报警器，或者直接执行紧急停车（Emergency Shutdown）等关键动作。对于任何追求最高安全标准，希望把风险降到最低的企业来说，BENTLY 3500/34 都是一个不可或缺的硬件核心。

3500/34 BENTLY

3500/34 技术规格

主要特点和优势

BENTLY 3500/34 这块TMR继电器模块，它的特点和优势，就一个字——“稳”！而且是稳到骨子里那种。它最核心的卖点就是它的三重冗余（Triple Modular Redundancy, TMR）设计。不像普通的双冗余，TMR用的是“3中取2”的表决逻辑，这就像是给你的设备上了三把锁，只有当其中两把都确定要开，门才会开。这个设计牛就牛在，它能容忍一个继电器的故障，而不影响系统的正常运行，同时还能通过自诊断功能，告诉你哪一个继电器“罢工”了。这对于那些不允许任何停机，也不能有任何误报警的关键应用来说，简直是救命稻草。

这块3500/34 模块还具备极高的可编程性。它内置了强大的报警驱动逻辑（Alarm Drive Logic），能够处理来自3500机架中任何监测模块的报警信号。你可以用Bently Nevada的组态软件，通过AND/OR逻辑门（Logic Gates）和计时器，根据你设备的具体运行工况，设置非常复杂的保护策略。比如，你可以让它在设备运行到某个特定转速（Rotational Speed）时，或者当振动（Vibration）和温度（Temperature）同时达到某个阈值时，才触发报警或停机。这种精细化的控制，大大提升了保护的准确性和可靠性。

它的硬件设计也相当硬核。BENTLY 3500/34 模块和它的I/O模块，都采用了坚固的工业级封装，能够抵御恶劣的现场环境，比如宽温差和高湿度。更重要的是，它支持在线热插拔（Hot Swap），这意味着你在更换故障模块时，根本不需要关闭整个系统。直接拔掉坏的，插上好的，整个过程生产线不受任何影响，这对于追求极致生产效率的工厂来说，价值巨大。可以说，3500/34 不仅是一个硬件，更是一整套可靠、高效、智能的工业安全解决方案。

The BENTLY 3500/34 TMR Relay Module is an essential component for high-availability machinery protection systems. Its primary strength lies in its patented Triple Modular Redundancy (TMR) architecture. This design utilizes three independent relay circuits for each channel, operating in a “2-out-of-3” voting scheme. This voting logic ensures that a single relay failure will not cause a false trip or a missed trip, thereby significantly enhancing system reliability and preventing costly production outages. The module is engineered to meet the stringent requirements of Safety Instrumented Systems (SIS) and complies with standards such as API 670.

The module’s advanced functionality is supported by its configurable Alarm Drive Logic, which allows it to process complex alarm conditions from multiple monitor channels within the 3500 rack. Using the 3500 Rack Configuration Software, users can program sophisticated AND/OR logic to define precise shutdown and alarm rules tailored to specific machinery and process needs. This prevents nuisance trips and ensures that protective actions are taken only when a genuine threat exists. The robust hardware design of the 3500/34, including its ability to withstand harsh industrial environments, guarantees long-term operational integrity. Furthermore, the hot-swappable capability allows for seamless module replacement without system shutdown, minimizing downtime and simplifying maintenance. The combination of TMR technology, intelligent logic, and rugged design makes the 3500/34 a top-tier choice for protecting critical assets.

应用领域

BENTLY 3500/34 这块TMR继电器模块，它的应用领域，毫不夸张地说，就是那些“不允许失败”的行业。首先是石油天然气行业，从陆上天然气处理厂到海上钻井平台，这里的燃气轮机、压缩机、泵和风机都是高价值、高风险的设备。任何一个设备故障都可能引发火灾、爆炸等灾难性后果。BENTLY 3500/34 在这里是紧急停车系统（ESD）和安全联锁（Safety Interlock）的核心，确保在发生超速、高振动或高温等异常情况时，能立即、准确地执行紧急停机，保护人员和设备安全。

再来看电力行业，尤其是在大型火电厂、水电站和核电站，汽轮机和发电机组的运行安全是头等大事。BENTLY 3500/34 模块作为超速保护系统（Overspeed Protection System）的关键组件，能够实时监测转速，并在转速超过安全阈值时，以极高的可靠性触发跳闸，防止叶片飞出等严重事故。除了这些，在钢铁冶金、造纸、化工等行业，任何涉及到大型高速旋转机械、或对生产连续性有极高要求的应用，你都能见到BENTLY 3500/34 的身影。它的价值不仅仅在于提供一个简单的开关，更在于它用三重冗余的硬核技术，为客户提供了最坚固的“安全盾牌”。

相关产品

BENTLY 3500/34 TMR继电器模块通常需要与以下模块配套使用，才能组成完整的3500振动监测系统，实现其最高级别的安全功能：

BENTLY 3500/22M：机架接口模块，这是整个系统的“大脑”，负责与组态软件、上位机通信，管理机架中所有模块。

BENTLY 3500/15：电源模块，为整个机架提供稳定可靠的直流电源。为了配合3500/34 的高可用性，通常会配置冗余电源。

BENTLY 3500/42M：振动监测模块，用于采集轴振动、轴位移等信号，是向3500/34 提供报警输入的关键。

BENTLY 3500/53：超速监测模块，专用于高速旋转机械的超速保护，其报警信号可直接驱动3500/34 进行联锁。

BENTLY 3500/60：温度监测模块，用于监测轴承温度、排气温度等，是系统保护的另一重要输入。

BENTLY 3500/92：通信网关模块，让3500系统能够和DCS/SCADA等上层控制系统进行无缝通信。

3500/34 BENTLY

安装与维护

安装前准备: 安装BENTLY 3500/34 继电器模块前，必须确保3500机架已正确安装并接地良好。检查机架背板连接器是否干净无损，没有异物，尤其是与TMR I/O模块的连接部分。同时，确认电源模块已正确插入并供电正常。在插入3500/34 模块之前，务必断开编程站的连接，并确认模块与机架的兼容性。由于这是一个TMR系统，确保你拥有两个主模块和相应的I/O模块。操作时需佩戴防静电腕带，防止静电损坏模块内部精密元器件。插入模块时，应垂直对齐插槽，均匀用力，直至模块锁定到位，听到“咔哒”一声。
