BENTLY 3500/32 四通道继电器模块 – 旋转机械保护核心，动作果断！

描述

BENTLY 3500/32：这块四通道继电器模块，是本特利内华达3500系统里的“执行官”！它提供四个独立的继电器输出，根据监测器报警信号执行跳闸或控制，内置可编程报警驱动逻辑。 供电功耗：典型5.8W，继电器类型：单刀双掷（SPDT），触点寿命：100,000次（@5A, 24 Vdc）。专治各种设备跳闸控制“慢半拍”！别瞅了，原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

BENTLY 3500/32 产品概述

在那些高速、高负荷运转的大型旋转机械，比如汽轮机、压缩机、泵和发电机组上，哪怕一点点细微的振动、位移或温度异常，都可能预示着严重的故障甚至灾难。本特利内华达（Bently Nevada）作为这个领域的“泰山北斗”，他们的3500机械保护系统就是为了实时监控和保护这些“金贵”的设备。今天我们要聊的BENTLY 3500/32，就是这个系统里的一个关键“执行者”——四通道继电器模块（4-Channel Relay Module）。

这BENTLY 3500/32模块，它的主要职责就是接收来自3500监测器模块的报警信号（无论是警告Alert还是危险Danger），然后根据预先设定的逻辑，通过其内部的继电器触点，输出控制信号给外部设备。你想想，当设备振动超限，或者轴承温度过高，监测器首先会发现并发出“警报”，但光有警报还不够，得有人去“行动”！而BENTLY 3500/32就是那个迅速而果断的“行动派”。它能直接驱动外部的断路器、电磁阀、联锁装置，实现设备的自动安全停机 (Automatic Safe Shutdown)，或者向分布式控制系统（DCS）/可编程逻辑控制器（PLC）发送联锁信号，确保生产过程的安全与连续。

这个模块的独特之处在于，它的每个继电器输出都可以独立编程，拥有强大的**“报警驱动逻辑”（Alarm Drive Logic）**。通过3500机架配置软件，你可以对这些继电器进行复杂的“与”（AND）或“或”（OR）逻辑组合，来响应来自机架内任何一个或多个监测通道的报警输入。甚至在一些高可靠性应用中，它还能配合其他模块实现投票逻辑 (Voting Logic)，比如“三取二”等，最大限度地减少误报警或漏报警的风险。简单来说，BENTLY 3500/32就是你机械保护系统里，从“发现问题”到“解决问题”过程中，最关键的“临门一脚”！

BENTLY 3500/32

BENTLY 3500/32 技术规格

主要特点和优势

咱这BENTLY 3500/32继电器模块，那可不是个普通的开关，它在机械保护系统里，能发挥出你意想不到的威力！

多通道独立可编程： BENTLY 3500/32最牛的地方，就是它提供了四个独立的继电器输出通道。每个通道都可以根据你的实际需求，进行完全独立的编程。这就像给你了四个独立的“消防员”，每个都能单独判断火情，决定是喷水还是拉警报。这种独立性 (Independence) 意味着你可以灵活地对不同的报警参数（比如振动警告、振动危险、轴位移超限等）进行分别响应，而不是一刀切。

强大的报警驱动逻辑： 这不是简单的“报警就跳闸”！模块内置了**“报警驱动逻辑”（Alarm Drive Logic），这个可不是盖的。通过3500机架配置软件，你可以用“与”（AND）和“或”（OR）**逻辑，来组合来自机架内任何一个或多个监测通道的报警输入。比如，你可以设置成“只有当径向振动达到危险级别 AND 轴承温度也异常升高时，才触发跳闸继电器”，这样就大大减少了误跳闸 (Nuisance Trips) 的可能性，提高了生产的连续性 (Production Continuity)。在一些关键设备上，这简直就是“救命稻草”！

高可靠性和投票逻辑： 对于要求极致安全和可用性 (Availability) 的应用，BENTLY 3500/32能够配合特定的系统配置（例如与3500/34 TMR继电器模块共同构成三模冗余Triple Modular Redundancy, TMR系统），实现投票逻辑 (Voting Logic)。最常见的就是“三取二”投票，这意味着即使某个监测通道或某个继电器出现故障，系统也能通过多数投票来做出正确的决策，从而避免单点故障 (Single Point of Failure) 导致系统误动作或不动作，让你的保护系统真正达到高安全完整性等级 (Safety Integrity Level, SIL)。

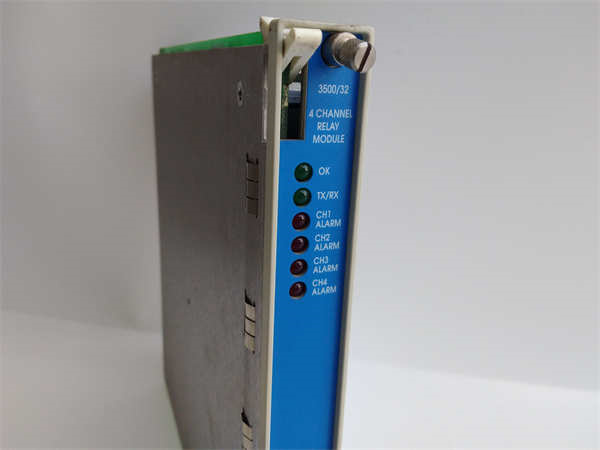

灵活的输出模式和诊断功能： 每个继电器通道都可以通过硬件开关选择是常励磁 (Normally Energized) 还是常失励 (Normally De-energized) 模式，这极大地增加了现场应用的灵活性。此外，模块还具备自诊断功能 (Self-Diagnostic Capabilities)，通过LED指示灯（OK LED, TX/RX LED, CH ALARM LED）就能直观地判断模块自身和继电器通道的工作状态，方便快速排查故障，让维护人员一眼就能看懂“哪里不对劲了”。

The BENTLY 3500/32 Relay Module is a powerhouse in machinery protection systems, offering unparalleled reliability and flexibility. Its core strength lies in providing four independent relay outputs, each fully programmable to respond to distinct alarm conditions. This allows for granular control over safety responses, enabling precise actions based on specific machine parameters.

A standout feature is its sophisticated Alarm Drive Logic. This powerful internal logic can be configured with AND and OR functions, allowing the module to process alarm inputs from any combination of monitor channels within the 3500 rack. This capability significantly reduces the likelihood of nuisance trips by only activating relays when complex, predefined conditions are met, thereby enhancing operational continuity.

For applications demanding the highest safety integrity, the BENTLY 3500/32 supports voting logic when integrated into a Triple Modular Redundancy (TMR) system. This ensures that even if one monitoring channel or relay fails, the system maintains its integrity through a majority vote, preventing both false trips and missed trips, and achieving high Safety Integrity Levels (SIL). Furthermore, the module offers flexible output modes, with each channel independently selectable for Normally Energized or Normally De-energized operation. Comprehensive diagnostic capabilities via onboard LEDs provide real-time status indication, simplifying troubleshooting and ensuring rapid identification of any potential issues, ultimately contributing to reduced downtime and enhanced machinery reliability.

应用领域

这BENTLY 3500/32继电器模块，那是本特利内华达3500机械保护系统里的“关键一环”，它的应用领域，都是那些不能有任何闪失的“心脏部位”！

首先，电力行业是它的主战场。无论是火力发电厂的汽轮机、发电机，还是燃气轮机联合循环电站，这些庞大的旋转机械一旦出问题，影响的可不是一点半点。BENTLY 3500/32在这里就负责执行最终的保护动作。当监测器检测到轴振动过大、轴承温度超限或轴位移异常时，它就能迅速输出信号，触发机组的紧急停机 (Emergency Shutdown)，防止设备发生灾难性损坏，保障电网的稳定运行。

其次，石油天然气和石化行业也是BENTLY 3500/32大显身手的地方。大型的离心式压缩机、往复式压缩机、泵和冷却塔风机，这些都是生产流程中的关键设备。它们长时间高负荷运行，一旦故障就意味着巨大的经济损失甚至安全事故。BENTLY 3500/32模块在这里配合振动监测器，实时监控设备健康状况，一旦检测到例如喘振 (Surge)、不平衡 (Imbalance)、不对中 (Misalignment) 等异常，它就快速输出报警或跳闸信号，保护这些昂贵的设备，确保炼油、石化等生产过程的连续性和安全性。

再有，冶金、造纸、化工等重工业领域，凡是涉及到大型高转速、高功率的旋转设备，比如大型风机、电机、齿轮箱，甚至船用推进系统，都会用到本特利内华达的3500系统进行保护。BENTLY 3500/32作为输出环节，保障这些设备的平稳运行，通过精准的报警和跳闸动作，有效降低设备维修成本，延长设备使用寿命，提升整体生产效率和安全性。

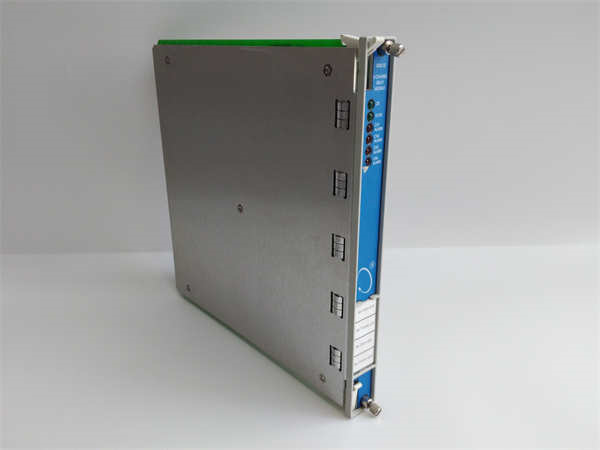

BENTLY 3500/32

相关产品

BENTLY 3500/32作为3500系列中的四通道继电器模块，它通常与以下Bently Nevada 3500系列模块配套使用或存在替代关系：

BENTLY 3500/32M：这是3500/32的更新版本，通常会带M后缀，功能上可能有所增强或改进，但基本功能和作用保持一致。

BENTLY 3500/34 TMR Relay Module：用于三模冗余 (TMR) 应用的继电器模块。如果需要更高的安全完整性等级 (SIL)，3500/34会与三个监测器模块配合，实现“三取二”投票逻辑，提供比3500/32更高级别的冗余保护。

BENTLY 3500/42M Proximitor®/Seismic Monitor：这是常用的位移/振动监测器模块，它将传感器信号调理并输出报警，这些报警信号会送给3500/32进行处理和输出。

BENTLY 3500/50M Tachometer Module：转速监测模块，当转速超限或发生反转时，其报警信号同样可以驱动3500/32进行输出。

BENTLY 3500/60 Temperature Monitor：温度监测模块，监测轴承或机壳温度，其报警信号也是3500/32的重要输入来源。

BENTLY 3500/22M Transient Data Interface (TDI) Module：这是3500系统与外部通信（如System 1软件）的接口，3500/32的配置和诊断信息会通过TDI模块进行传输。

BENTLY 3500/05 System Rack：所有3500系列模块，包括3500/32，都必须安装在3500系统机架中，机架提供电源和模块间通信。

BENTLY 3500/15 Power Supply：为整个3500机架和所有模块（包括3500/32）提供稳定运行所需的电源。
