BENTLY 3500/22M 288055-01 瞬态数据接口模块 – 机械护航，精准监测，老厂出品，靠谱！

描述

BENTLY 3500/22M 288055-01：这块瞬态数据接口模块，那是工业振动监测界的“通信枢纽”！作为3500监测系统与上位软件的桥梁，实现高速瞬态数据采集与传输。功耗：典型10.5 W，通信接口：10/100Base-TX 以太网/100Base-FX光纤，工作温度：-30℃至+65℃。专治各种数据传输“疑难杂症”。别瞅了，原厂正品，库存充足，咱家就是你搞定工业自动化的靠山，没毛病！

产品详细说明

BENTLY 3500/22M 288055-01 产品概述

BENTLY 3500系列，那在工业界是响当当的名号，专门搞旋转机械保护和状态监测，而这块BENTLY 3500/22M 288055-01 瞬态数据接口（TDI）模块，就是这个系列里的“通信大管家”！它可不是一般的模块，而是整个3500监测系统与上位机软件（比如Bently Nevada System 1*）进行数据交互的唯一接口。你想想，监测系统再牛，如果数据传不出去，或者传得慢、传得不准确，那不就成了“瞎子聋子”吗？这玩意儿的核心价值，就是确保所有实时数据、报警信息，尤其是那些转瞬即逝的瞬态波形数据，都能快速、完整地传输到诊断软件，让你能对设备的健康状况了如指掌。

这模块在整个自动化系统中的定位，就像是3500监测系统的“数据出口”和“配置入口”。它集成了3500/20机架接口模块 (Rack Interface Module, RIM) 的功能，同时又具备强大的数据采集处理能力，比如收集稳态数据和动态（波形）数据。BENTLY 3500/22M 288055-01 通常安装在3500机架中靠近电源模块的第一个插槽（Slot 1），通过以太网或光纤接口与主机软件通信。虽然它提供了整个机架的通用功能，但要注意的是，它不属于关键监测路径的一部分，也就是说，它的正常运行不会影响整个监测系统对机械设备的自动保护功能。有了BENTLY 3500/22M 288055-01，你的设备保护系统就能和先进的诊断软件无缝配合，真正实现从“被动保护”到“主动预测”的飞跃。

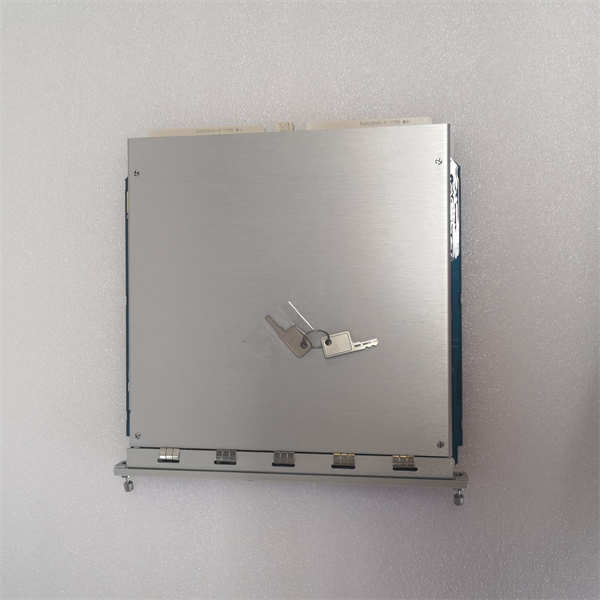

BENTLY 3500/22M 288055-01

技术规格

主要特点和优势

说到BENTLY 3500/22M 288055-01 这块瞬态数据接口模块，那可真是“身手不凡”得很，有几个点，必须得跟兄弟们掰扯掰扯：

首先，它的强大的数据采集能力那真是没得说。在关键旋转机械上，很多故障都是在瞬态工况下发生的，比如启动、停车、加速减速等等。BENTLY 3500/22M 288055-01 能够持续收集稳态数据，更厉害的是，通过选配的通道启用盘 (Channel Enabling Disk)，它还能捕获高分辨率的瞬态动态波形数据。这就意味着，你不会错过任何一个可能导致设备“生病”的细微异常，为后续的故障诊断提供了最宝贵的第一手资料。

再者，卓越的通信能力是它的看家本领。BENTLY 3500/22M 288055-01 提供了以太网 (Ethernet) 和光纤 (Fiber-Optic) 两种通信接口，这在工业现场简直就是“神来之笔”。以太网方便近距离连接，而光纤则能实现长距离、高抗干扰的数据传输，特别适合那些电磁环境恶劣或者监测点分散的场合。它支持BN主机协议 (BN Host Protocol) 和TCP/IP，确保数据能稳定、高速地传输到System 1等诊断软件。这就跟修高速公路一样，数据跑得又快又稳，效率自然就高。

还有啊，它的集成度高且不影响保护功能也是一大亮点。BENTLY 3500/22M 288055-01 巧妙地将机架接口和数据采集通信功能整合到一块模块上，省去了额外的通信处理器，简化了系统架构。更重要的是，它虽然是整个系统的“数据门户”，但并不在关键保护路径上，这意味着即使TDI模块本身出现问题，也不会影响到3500监测系统对设备的正常保护和紧急停机功能。这种设计理念，简直是为工业现场量身定制，最大限度地保障了生产安全。

最后不得不提的是，它的易用性和诊断支持。前面板的USB-B接口方便了现场的配置和数据提取，而模块上的LED指示灯 (LED Indicators) 则能直观地显示运行状态和故障信息。与Bently Nevada System 1* 诊断软件的无缝集成，更是让工程师能够轻松地对采集到的数据进行深入分析、趋势预测和故障诊断，将原始数据转化为有价值的维护决策。可以说，这块BENTLY 3500/22M 288055-01，是你在提升旋转机械可靠性、实施预测性维护策略上的得力助手，绝对值得入手！

The BENTLY 3500/22M 288055-01 Transient Data Interface (TDI) module is a pivotal component within the Bently Nevada 3500 Series machinery protection and condition monitoring system. Its primary advantage lies in its advanced capability to continuously collect both steady-state and high-resolution transient dynamic (waveform) data from critical rotating machinery. This allows for unparalleled insight into machine behavior during various operating conditions, especially crucial during startups, shutdowns, or process transients where many machine faults develop or are most evident. The BENTLY 3500/22M 288055-01 offers robust communication flexibility with both 10/100Base-TX Ethernet and 100Base-FX fiber-optic connectivity, ensuring reliable and high-speed data transfer to host software like Bently Nevada’s System 1*. This dual interface provides resilience against electromagnetic interference and enables long-distance communication in expansive industrial facilities. Moreover, despite its comprehensive data acquisition functions, the TDI is ingeniously designed to operate outside the critical machinery protection path, ensuring that its operational status does not impact the integrity of the 3500 system’s primary protection alarms and trips. This unique feature guarantees continuous machine safeguarding while simultaneously facilitating advanced diagnostic capabilities, making the BENTLY 3500/22M 288055-01 an indispensable tool for proactive asset management and predictive maintenance strategies in demanding industrial environments globally.

应用领域

BENTLY 3500/22M 288055-01 这块瞬态数据接口模块，那在工业界可是“明星产品”，凡是涉及大型、关键旋转机械的场合，它都能派上大用场。

首先，在电力生产行业，无论是火力发电厂的汽轮发电机组、水力发电厂的水轮机，还是核电站的透平机，这些都是电力供应的“心脏”。它们的健康状况直接关系到电网的稳定。BENTLY 3500/22M 288055-01 能够实时获取这些机组的振动、位移等瞬态数据，帮助工程师诊断潜在问题，避免非计划停机，确保电力持续稳定输出。

其次，石油石化行业也是它的“主战场”。炼油厂、天然气处理厂和海上钻井平台上的各种大型压缩机、泵、风机等设备，往往价值高昂且连续运行，一旦故障后果不堪设想。BENTLY 3500/22M 288055-01 在这里，就像一个不知疲倦的“医生”，时刻监测着设备的“脉搏”，帮助企业进行预测性维护 (Predictive Maintenance)，大幅降低维修成本和停产风险。

再来，冶金、钢铁行业也是离不开它。钢铁厂的鼓风机、轧机传动装置等，工作环境恶劣，负载变化大。BENTLY 3500/22M 288055-01 的高可靠性就显得尤为重要，它能确保在这些极端条件下也能稳定传输瞬态数据，保障生产线的连续性和产品质量。

此外，在水泥、造纸、航空航天等工业领域，凡是涉及到大型旋转设备的场合，比如高速电机、齿轮箱、离心机、燃气轮机等等，BENTLY 3500/22M 288055-01 都能发挥它的独特优势。它不仅仅是提供一个数据传输通道，更重要的是，它为整个设备健康管理系统提供了最全面、最及时的动态数据支撑。有了它，设备维护不再是“盲人摸象”，而是能做到真正的“精准施策”，大大提升设备的运行效率和使用寿命。

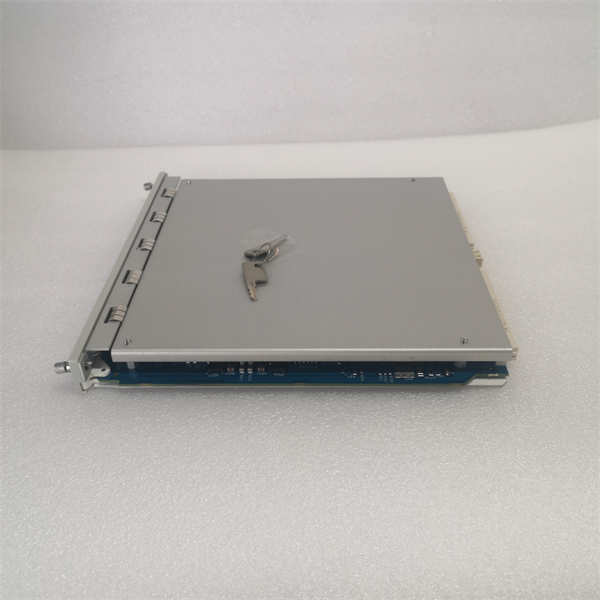

BENTLY 3500/22M 288055-01

相关产品

跟BENTLY 3500/22M 288055-01 这块瞬态数据接口模块搭配使用或者相关的，还有不少兄弟伙，它们一起才能组成一个完整的Bently Nevada 3500监测系统，给你把设备看得死死的：

BENTLY 3500/05 框架：这是整个3500系统的“骨架”，3500/22M 288055-01 就插在这个框架的特定插槽里。

BENTLY 3500/15 电源模块：负责给整个框架和所有模块提供稳定的供电，确保系统正常运行。

BENTLY 3500/40M (通用振动监测模块) 或 BENTLY 3500/42M (大机组监测模块)：这些是具体的监测模块，它们采集的振动、位移等数据会通过 BENTLY 3500/22M 288055-01 传送到上位软件。

BENTLY 3500/32M (四通道继电器模块)：用于输出报警或停机信号，可以和 BENTLY 3500/22M 288055-01 收集的数据联动。

BENTLY System 1* 软件：这是Bently Nevada的机械管理诊断软件，BENTLY 3500/22M 288055-01 的主要作用就是把数据传给它进行分析。

BENTLY 3500/09 动态数据启用盘 (Dynamic Data Enabling Disk)：用于激活 BENTLY 3500/22M 288055-01 的瞬态数据采集功能。

BENTLY 3500/92 通用I/O模块：可以处理各种通用过程信号，作为系统扩展。

安装与维护

安装前准备：在安装BENTLY 3500/22M 288055-01 模块之前，哥们儿你得先确认好，系统是停机的，电源也得给我断干净了，安全第一，这没得商量！然后，仔细检查模块有没有磕碰、有没有变形，包装里的附件是不是都齐全了，特别是那个USB连接线和可选的通道启用盘。再就是，确保你的3500框架是符合要求的，BENTLY 3500/22M 288055-01 必须安装在靠近电源模块的第一个插槽（Slot 1）。别忘了，静电防护措施也得做到位，戴上防静电手环，搞不好静电就能把模块给废了。通信线缆（以太网或光纤）也要确保是符合规格的，接口给我插牢靠了，别到时候通信不上，找半天原因。

维护建议：这块BENTLY 3500/22M 288055-01 模块，其实是相当皮实耐用的，但你想让它“长治久安”，平时也得稍微“伺候”一下。定期检查模块的指示灯状态，看看有没有异常报警，特别是网络连接指示灯，亮灯不正常就得赶紧查。框架里的风扇也得定期清理清理灰尘，确保散热良好，毕竟热量是电子元件的“天敌”。连接到BENTLY 3500/22M 288055-01 的通信线缆也得时不时地检查一下，看看有没有松动、磨损或者破皮的地方，特别是光纤线缆，那可是娇贵得很。如果环境比较恶劣，粉尘或者湿气比较多，那控制柜的密封性就得尤其注意，别让脏东西和水汽跑进去影响模块运行。记住，预防性维护永远比出了问题再抢修要省心省钱得多，对待BENTLY 3500/22M 288055-01 这样关键的通信模块，更要像对待眼珠子一样！
