BENTLY 3500/22M 288055-01 瞬态数据接口模块 – 工业设备“心电图”，数据诊断全靠它！

描述

BENTLY 3500/22M 288055-01：这块瞬态数据接口模块（TDI），是BENTLY 3500监测系统的“中枢神经”，负责机架内部与外部软件系统间的数据通信和配置。功耗：10.5 W，工作温度：-30°C至+65°C。别瞅了，原厂正品，稳定可靠，它就是你搞定工业自动化数据传输的“通关文牒”，没毛病！

产品详细说明

3500/22M 288055-01 产品概述 兄弟，要说起这块BENTLY 3500/22M 288055-01 模块，它可不是个简单的卡，它是BENTLY NEVADA 3500系列监测系统的“中枢神经”和“数据收割机”。这玩意儿，是BENTLY为了解决3500系统和上位机软件（特别是System 1）之间的数据通信和处理问题而专门设计的。它把之前3500/20机架接口模块（RIM）的功能，和外部通信处理器（比如TDXnet）的数据采集能力，给二合一了，直接集成在了3500机架内部。

这块3500/22M 288055-01 模块的核心职责是啥？说白了，就是三件事：一是通信，它必须插在机架的第一个槽位（紧挨着电源模块），负责和外部的上位机、诊断软件进行通信，把所有采集到的数据汇总并传出去；二是数据采集，它能持续不断地从机架里的各种监测模块（比如3500/40M、3500/42M）那里，“偷”来稳态（Steady State）和瞬态（Transient）的动态数据，也就是我们常说的波形数据；三是配置，通过它，你可以用BENTLY的专用软件对整个3500机架里所有监测模块进行参数设置和组态。虽然它不直接参与关键的监测和保护逻辑，但它要是出了问题，整个系统的诊断数据都成了“孤岛”，所以它的作用，绝对是举足轻重的。有它在，你的设备状态数据才能流通起来，真正实现远程监控和故障诊断。

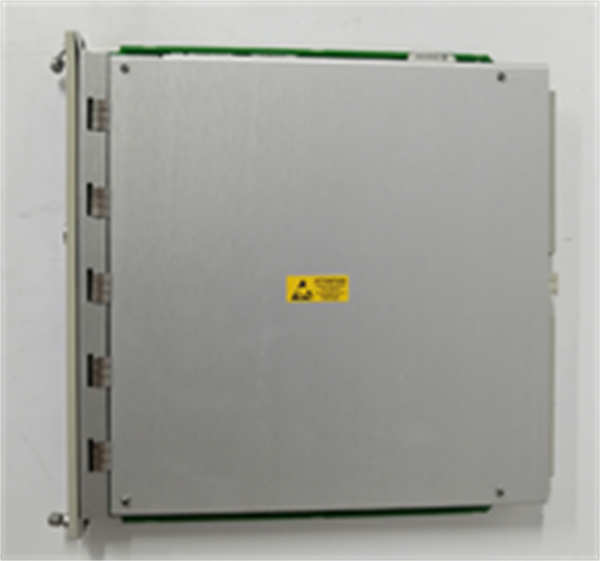

3500/22M 288055-01 BENTLY

3500/22M 288055-01 技术规格

主要特点和优势

这块BENTLY 3500/22M 288055-01 模块能在江湖上立足，靠的是它的几个真本事，都是能让用户省心又省钱的。

首先，就是它的强大的数据收集能力。这块 3500/22M 288055-01 模块是整个3500系统的对外窗口，它能不间断地从M系列监测模块那里收集瞬态波形数据。这就像给你的设备拍了一张高速“心电图”，记录下每一次启动、停车、或者故障时的详细数据。有了这些数据，工程师们就可以在电脑前进行精确的故障诊断和趋势分析，比如找到不平衡（Imbalance）、不对中（Misalignment）或者轴承故障（Bearing Failure）的根源。这对于进行预测性维护（Predictive Maintenance）来说，是至关重要的。

其次，它的高可靠性和系统集成度。这玩意儿把机架接口和通信处理器功能合二为一，不仅节省了机柜空间，还减少了外部接线和设备，降低了故障点。而且，虽然它负责通信和数据采集，但它不参与关键的保护路径。这意味着，即使它自己出了问题，也不会影响3500系统最核心的自动停车和报警功能。这种设计理念，在工业安全领域可是个大杀器，它确保了在任何情况下，对设备的保护功能都不会失效。

再来，就是它的易于维护性。这块 3500/22M 288055-01 模块是**热插拔（Hot-swappable）**设计，这意味着你不需要关闭整个机架就能进行更换。这大大缩短了停机维护时间，降低了生产损失。模块上的LED指示灯，也能直观地显示其运行状态和故障信息，方便现场人员快速诊断。说白了，这块 3500/22M 288055-01 模块，就是用简单、直接的方式，解决了工业自动化中最核心的数据交互和系统配置问题。

The BENTLY 3500/22M 288055-01 Transient Data Interface (TDI) is a crucial component of the Bently 3500 Series, serving as the central communication gateway for the entire rack. Its primary function is to facilitate the flow of critical data from the monitoring modules to external systems like GE’s System 1 software. This capability is vital for integrating machinery protection data into plant-wide control and management systems. The TDI combines the functionality of a Rack Interface Module (RIM) with the data collection capabilities of a communication processor, providing a single, integrated solution within the 3500 rack. The module’s robust design ensures high reliability, with a wide operating temperature range and resistance to harsh industrial conditions. For applications demanding continuous uptime, its hot-swappable design is a significant advantage, allowing for module replacement or maintenance without shutting down the entire monitoring system, thus minimizing costly production downtime. Furthermore, while the 3500/22M 288055-01 is essential for data collection and diagnostics, it is not part of the critical monitoring path, ensuring that its failure will not compromise the core machinery protection and alarm functions of the 3500 system. This combination of reliable communication, data acquisition, and robust design makes the 3500/22M 288055-01 an indispensable part of any high-performance machinery monitoring solution.

应用领域

这块BENTLY 3500/22M 288055-01 模块的用武之地，主要是那些需要对大型旋转机械进行高精度、实时状态监测的行业。它的存在，让振动监测系统能够“听懂”机器的“心跳”，进而做出准确的判断。

首先，是电力行业。无论是火电厂的汽轮机、发电机，还是水电站的水轮机，这些都是发电的核心，一旦出问题，影响的是整个电网的稳定。3500/22M 288055-01 模块确保3500系统能把这些机组的振动、轴位移、转速等数据实时传输到控制室，为维护和保护提供第一手资料。

其次，是石油和天然气行业。炼油厂、天然气液化厂里大量的压缩机、泵和风机，都是高危、高价值设备。3500/22M 288055-01 的存在，确保了这些关键设备的振动和温度数据能被及时监控，防止因机械故障导致的停机或安全事故。

最后，是化工和冶金行业。在这些流程工业里，连续生产是效益的保障。任何一个关键设备，比如反应釜搅拌器、大型风机等出现异常，都可能导致连锁反应。3500/22M 288055-01 模块确保数据通信的稳定，让工程师能提前发现潜在问题，进行预防性维护（Preventive Maintenance），避免意外停机，这就是它的核心价值所在。

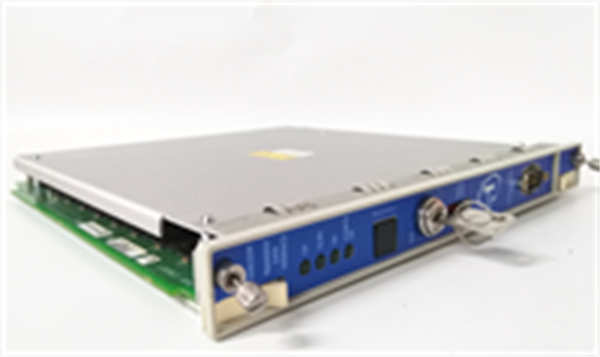

3500/22M 288055-01 BENTLY

相关产品

与 BENTLY 3500/22M 288055-01 瞬态数据接口模块相关的产品主要有：

3500/20 125744-02：这是3500系列的标准机架接口模块（RIM），功能与3500/22M 288055-01 类似，但不支持瞬态数据采集功能。

3500/22M 138607-01：3500/22M 288055-01 的老版本，功能和性能略有差异，288055-01 是它的直接升级替代。

3500/22M 288055-01L：这个型号的后缀“L”通常代表带光纤通信（Fiber Optic）的版本，是 288055-01 的一个变体。

3500/15 125744-01：这是3500系列的交流电源模块，3500/22M 模块必须插在有电源的3500机架中才能工作。

3500/42M 176449-01：这是最常见的振动监测模块，也是 3500/22M 主要的数据来源。

3500/40M 176449-01：转速监测模块，同样依赖 3500/22M 来传输数据。

3500/09 146031-01：这是一个可选的动态数据使能盘（Channel Enabling Disk），可以配合 3500/22M 288055-01 使用，以启用高分辨率的瞬态数据采集功能。

安装与维护

安装前准备：在安装BENTLY 3500/22M 288055-01 模块之前，确保所有电源已断开，并且系统机架已经正确安装并接地。这个模块必须插在3500机架左侧的第一个槽位（Slot 1）。在插入前，仔细检查模块和机架插槽，确保引脚没有弯曲或损坏。将模块平稳地推入插槽，直到听到“咔哒”一声，表示锁定机构卡到位。记住，正确的安装是确保系统稳定运行的第一步。

维护建议：这块3500/22M 288055-01 模块本身是免维护的，但定期的系统诊断还是需要的。通过Bently Nevada的专用组态软件，你可以随时监控其运行状态。如果模块上的“OK”指示灯熄灭，或者“FAULT”指示灯亮起，那就是出问题了。由于 3500/22M 288055-01 支持热插拔，在不影响其他模块运行的情况下，你可以直接将故障模块拔出，更换为新的。这个特性极大地简化了维护工作，让你的系统几乎零停机。
