BENTLY 3500/22M 138607-01V 瞬态数据接口模块 – 机械保护系统核心，高阶诊断利器！

描述

这块3500/22M 138607-01V 的厉害之处，就在于它能让你对设备的“一举一动”了如指掌。普通的监测可能只能看到机器稳定运行时的“常态”，但真正的隐患往往藏在那些瞬息万变的启动、停机或负荷变化过程中。有了它，你就能拿到详尽的启动曲线、停机曲线，甚至故障发生前后的原始波形数据，这些可都是深入分析设备故障根源、预测未来趋势的“第一手资料”。3500/22M 138607-01V 模块在3500机架中占据首位，紧邻电源模块。虽然它不直接执行保护动作（那是保护模块的活儿），但它为System 1这类高级诊断平台提供了核心数据支撑，是实现真正的预测性维护（Predictive Maintenance）不可或缺的“左膀右臂”。有它坐镇，你的关键设备运行才能“运筹帷幄，决胜千里”。

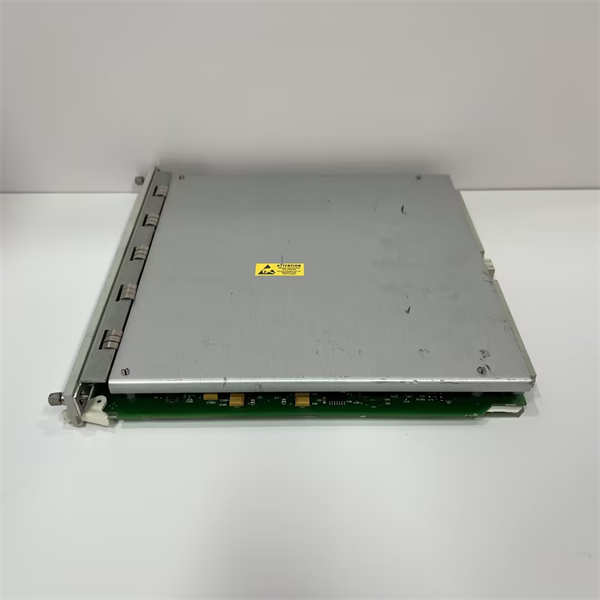

BENTLY 3500/22M 138607-01V

3500/22M 138607-01V 技术规格

主要特点和优势

BENTLY Nevada的3500/22M 138607-01V 这块瞬态数据接口模块，那真是旋转机械健康管理的“硬核武器”，它的特点和优势，直接关系到你工厂的生产效率和设备寿命，每一个都让人觉得这钱花得值。

首先，它最大的亮点就是卓越的瞬态数据捕获能力。在工业现场，机器在启动、停机或者突然变负荷的时候，那状态变化可快了，普通的监控可能压根儿抓不住。但3500/22M 138607-01V 就像个“高速摄像机”，能以超高分辨率捕捉这些“转瞬即逝”的动态数据，包括振动波形、转速、轴心位置等等。这些数据对于深挖机器故障的根本原因，比如轴承磨损、转子不平衡甚至结构共振，那简直就是“黄金线索”，让你能提前发现问题，避免小毛病拖成大故障。

其次，这玩意儿跟BENTLY Nevada自家的System 1软件无缝集成，简直是天作之合。3500/22M 138607-01V 负责把海量的实时数据和瞬态数据通过以太网（Ethernet）高速传输给System 1，System 1再进行高级诊断、趋势分析（Trend Analysis）和可视化展现。这种“软硬结合”的模式，能把冰冷的数据变成直观的机器健康报告，让工程师对设备状态“一目了然”，大大提升了资产管理（Asset Management）的智能化水平。

再来，就是它的高可靠性和模块化设计。作为BENTLY 3500系列的一部分，3500/22M 138607-01V 继承了BENTLY Nevada产品一贯的“皮实耐用”的优点。它能在各种恶劣的工业环境（Industrial Environments），比如高温、振动或电磁干扰（Electromagnetic Interference, EMI）下稳定运行。而且，模块化的设计意味着它安装、更换都方便，可以根据不同的应用需求灵活配置，扩展性（Scalability）那是一点不含糊。

最后，不得不提的是它对预测性维护（Predictive Maintenance）的强大支持。有了3500/22M 138607-01V 提供的全面数据，工厂可以从传统的“坏了再修”转变为“预知故障，提前维护”，这能显著减少非计划停机时间（Unplanned Downtime），降低维护成本（Maintenance Costs），延长设备寿命（Equipment Lifespan），最终嘛，就是实打实地提升生产效率和利润。

The BENTLY Nevada 3500/22M 138607-01V Transient Data Interface module is a formidable tool for rotating machinery health management, offering features and benefits that directly impact plant productivity and asset longevity.

Foremost is its exceptional transient data capture capability. In industrial settings, machine state changes rapidly during startups, shutdowns, or sudden load shifts, which standard monitoring often misses. The 3500/22M 138607-01V acts like a high-speed camera, capturing high-resolution dynamic data—including vibration waveforms, speed, and shaft centerline position—that are fleeting yet crucial. This data serves as invaluable “golden evidence” for deep root cause analysis of machine faults, such as bearing wear, rotor unbalance, or structural resonance. It enables proactive problem identification, preventing minor issues from escalating into major failures.

Secondly, this module seamlessly integrates with BENTLY Nevada’s System 1 software, forming a perfect synergy. The 3500/22M 138607-01V efficiently transfers vast amounts of real-time and transient data via Ethernet to System 1, which then performs advanced diagnostics, trend analysis, and insightful visualizations. This “hardware-software combination” transforms raw data into intuitive machine health reports, providing engineers with a clear overview of equipment status and significantly enhancing intelligent asset management.

Furthermore, its high reliability and modular design are key advantages. As part of the BENTLY 3500 Series, the 3500/22M 138607-01V inherits the robust and durable characteristics of BENTLY Nevada products. It operates stably in demanding industrial environments, enduring conditions such as high temperatures, vibrations, or electromagnetic interference. The modular design also facilitates easy installation and replacement, allowing for flexible configurations tailored to specific application needs and ensuring excellent scalability.

Lastly, its strong support for predictive maintenance is noteworthy. With the comprehensive data provided by the 3500/22M 138607-01V, facilities can shift from reactive “fix-it-when-it-breaks” strategies to proactive “anticipate-and-prevent” maintenance. This capability significantly reduces unplanned downtime, lowers maintenance costs, extends equipment lifespan, and ultimately boosts production efficiency and profitability.

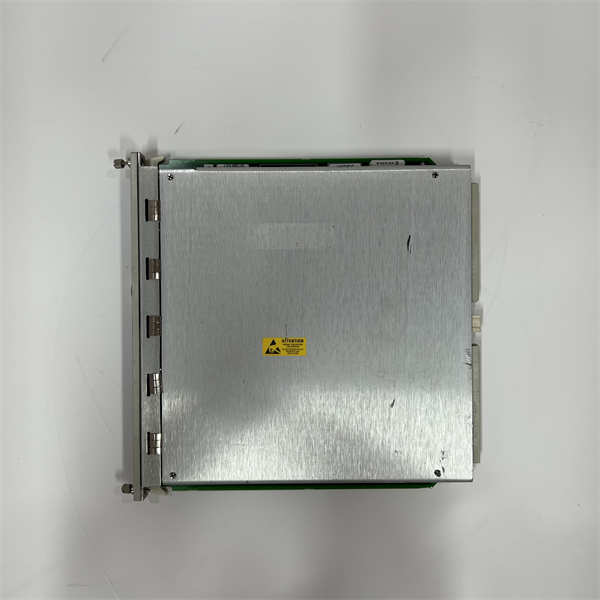

BENTLY 3500/22M 138607-01V

应用领域

BENTLY Nevada的3500/22M 138607-01V 瞬态数据接口模块，它就是那些“身价不菲”的旋转机械的“专属保镖”，凡是需要对机器进行深度健康监控、预测故障的工业领域，它都是不可或缺的“硬角色”。

首先，在电力行业，无论是大型燃气轮机、蒸汽轮机、水轮机还是发电机组，这些都是发电厂的“心脏”。3500/22M 138607-01V 能实时捕捉它们在启停、并网、甩负荷等关键瞬态过程中的振动、轴位移、转速等数据，帮助工程师评估设备健康状况，防止因为瞬态冲击造成的重大事故，确保电力供应的稳定。

其次，在石油天然气和化工行业，尤其是在炼油厂、天然气处理站、海上钻井平台、化工厂等地方，大型压缩机、泵、风机这些关键设备常年高负荷运转，一旦出问题，不仅损失巨大，还可能引发安全事故。3500/22M 138607-01V 能够提供精准的运行数据，让操作人员提前发现轴承磨损、密封失效、管线振动等隐患，避免非计划停机，保障生产连续性和人员安全。

再来，钢铁、造纸、水泥等重工业领域，那些大型的轧机、磨机、鼓风机、传送带系统，个头大、功率高，一旦停机损失也跟着上去了。3500/22M 138607-01V 能帮助这些企业监控设备的振动状态，识别出潜在的机械故障，比如联轴器不对中、基础松动等问题，从而安排计划性检修，避免突发停产。可以说，只要是追求设备高稼动率、严控运营风险的工业现场，3500/22M 138607-01V 都是提升资产管理水平的“关键先生”。

相关产品

跟BENTLY Nevada 3500/22M 138607-01V 瞬态数据接口模块紧密相关的，那可是一整个BENTLY 3500系列家族，它们共同构建起一套强大的机器保护和状态监测系统。

首先是3500/15电源模块，它是整个3500机架的“动力源泉”，为包括 3500/22M 138607-01V 在内的所有模块提供稳定供电，通常会配置冗余，确保可靠性。

其次是各种3500监测模块，比如3500/40M Proximitor Monitor (近距离传感器监测模块)、3500/42M Proximitor/Seismic Monitor (近距离/地震监测模块) 等，这些是直接连接传感器，采集振动、位移等原始数据的“一线战士”，然后把数据传给 3500/22M 138607-01V 进行处理和传输。

还有3500/25增强型Keyphasor模块，它提供转速和相位参考信号，对于分析旋转机械的同步数据至关重要，3500/22M 138607-01V 离不开它的“时间戳”信息。

当然也少不了3500/32M或3500/33继电器模块，它们根据监测模块设定的报警值触发继电器动作，实现设备的自动保护停机。

最后，别忘了System 1软件，这是与 3500/22M 138607-01V 配合使用的核心诊断平台，所有采集到的数据最终都要汇集到System 1进行深度分析和可视化展现。此外，还有各种Proximity Probes (如3300 XL系列)、Accelerometers、Velomitors等传感器以及配套的电缆，它们都是整个系统不可分割的一部分。

安装与维护

安装前准备:在安装BENTLY Nevada 3500/22M 138607-01V 瞬态数据接口模块之前，兄弟们，咱们得把功课做足了。首先，务必仔细查阅BENTLY Nevada官方的安装手册，那里面可是“葵花宝典”，每一步都得严格照着来，特别是机架的接地和电源连接，这可是安全和稳定的基石，一点都马虎不得。其次，确保安装机架的环境符合要求，要干爽、整洁，温度湿度都得在规定范围内，还得远离那些“妖魔鬼怪”般的强电磁干扰源，不然信号可就“跑偏了”。所有连接 3500/22M 138607-01V 的以太网线和RS-232线，都要是高质量的屏蔽线，并且连接牢固，避免出现接触不良或者短路。在通电之前，最好再用万用表检查一遍，确认所有线路都正确无误，这才是“老炮儿”的严谨作风，确保设备一次性“点火”成功。

维护建议:想要让你的BENTLY Nevada 3500/22M 138607-01V 长长久久地“为你效力”，日常维护可不能省。定期检查 3500/22M 138607-01V 的前面板指示灯状态，比如OK灯、TX/RX灯是不是正常闪烁，如果哪个灯不对劲，那就是“警报”了，得赶紧查手册找原因。定期清理机架内部的灰尘，特别是模块的散热孔，保证通风顺畅，别让它“中暑”了。另外，还要检查所有连接电缆的插头和接线端子有没有松动或者腐蚀现象。最关键的，是利用System 1软件，定期对 3500/22M 138607-01V 和整个3500系统进行诊断检查和数据备份，一旦发现有任何异常或者预警信息，立马安排专业人士去处理。记住，这种精密设备，有问题及时找“郎中”，千万别自己瞎折腾，不然小问题可能真要变成大麻烦，到时候损失可就大了。
