BENTLY 3500/22M 数据网关 – 旋转机械保护系统的“通信大脑”，别再将就了！

描述

BENTLY 3500/22M 288055-01：这是一款 BENTLY 3500 系列容错数字接口（TDI）模块。它是 3500 监测系统机架与外部设备通信的核心网关。核心功能：数据隔离、Modbus/以太网通信，以及系统组态和状态指示。它将所有监测模块的数据转发给上位机 System 1® 软件和工厂 DCS/PLC 系统，确保了系统的**保护功能（3500/42M 等）与诊断功能（System 1®）**的隔离和高效运行。

3500/22M 288055-01 平台概述

在大型旋转机械的保护和状态监测领域，BENTLY 3500 系统是全球公认的工业标准。而 3500/22M 模块，正是这一标准的数据交换和诊断接口。

TDI（容错数字接口）模块是 3500 机架中必不可少的组件之一（通常安装在 Slot 1 和 2，支持冗余）。它的基本定义，是一个集成了数据缓冲区、通信处理器和系统诊断指示的接口单元。

3500/22M 在系统中的定位是通信网关和安全隔离层。它的核心价值在于：

数据路由与隔离：3500/22M 从所有的监测模块（如振动 3500/42M、轴位移 3500/40M 等）收集振动原始数据（Raw Data）和处理后的趋势数据。它将这些数据通过隔离的方式发送给外部网络，同时防止外部网络活动干扰到 3500 机架内部的保护联锁回路，保障保护功能的独立和安全。

System 1® 接口：它是 BENTLY System 1® 状态监测与诊断软件的主要数据源。通过 3500/22M，System 1® 可以获取高速的振动波形数据，进行高级诊断分析，实现早期故障预测。

系统状态显示：它集成了机架状态、报警、OK 状态等指示灯，便于现场人员快速诊断机架的整体健康状态。

288055-01 这个物料代码（Material Code）通常代表了 3500/22M TDI 的一个特定硬件版本或配置，确保了与现有系统的完全兼容性。

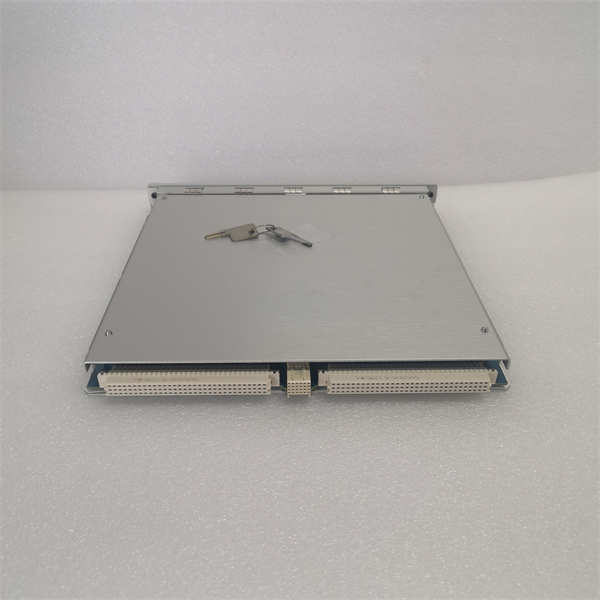

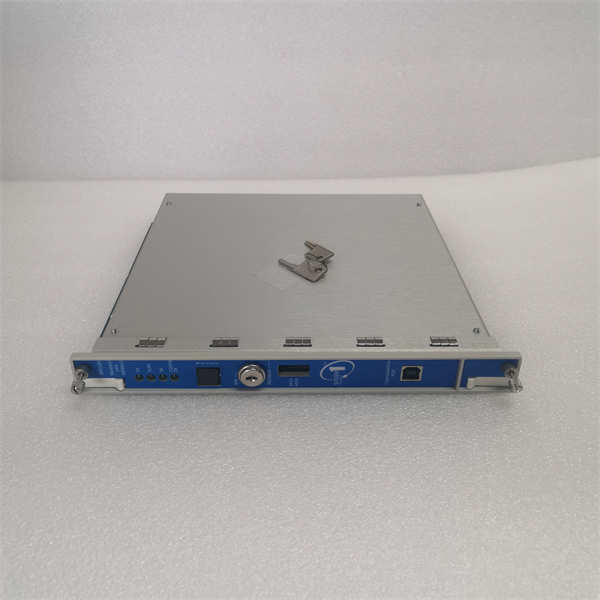

BENTLY 350022M 288055-01

3500/22M 288055-01 技术规格

主要特点和优势

咱就说，BENTLY 3500/22M 288055-01能被称为“灵魂组件”，靠的就是它的**“隔离”和“双向高速数据流”**！

保护与诊断的物理隔离：在 3500/22M 的设计中，其与外部 DCS、SCADA 或 System 1® 的通信被安全隔离，与机架内部的关键保护回路是分开的。这意味着，即使外部通信网络出现故障、拥塞或遭到网络攻击，也不会干扰到 3500/42M 等监测模块的快速跳闸功能。这种高安全隔离是 Bently 3500 系统作为“机器保护”标准的关键原因。

System 1® 的高速数据通道：3500/22M 为 System 1® 软件提供了一个专用且高速的数据通道。它能以极快的速度向 System 1® 传输瞬态数据（Transient Data）和原始波形数据（Raw Waveforms），这对于进行旋转机械的高级振动诊断（如轴心轨迹分析、频谱分析、瀑布图趋势等）至关重要。没有 3500/22M，System 1® 就无法获得这些深度诊断所需的数据。

高可靠性与冗余支持：作为 TDI（容错数字接口），它本身就支持在 3500 机架中以冗余（Redundant）方式配置两块模块（Slot 1 和 2）。当一块 3500/22M 发生故障时，另一块能够无缝接管通信任务，保障了数据传输的连续性和系统的高可用性（High Availability）。这在石油、天然气、电力等关键行业中是必备要求。

The BENTLY 3500/22M 288055-01 TDI module is the indispensable communication hub of the Bently 3500 Series machinery protection system. A key differentiating feature is its galvanic isolation between the external network communications (e.g., Modbus TCP/IP to DCS or dedicated link to System 1®) and the internal, safety-critical data paths. This separation ensures that network traffic or faults do not compromise the fast-acting trip relays or monitoring integrity of the protection cards (e.g., 3500/42M).

Functionally, the 3500/22M is the primary conduit for System 1® software, providing access to high-resolution raw vibration waveforms and transient data. This data fidelity is essential for performing advanced vibration diagnostics and enabling effective Condition Monitoring (CM) and proactive maintenance. The module also supports full redundancy (using two 3500/22M modules), ensuring that even a communication module failure does not interrupt the crucial data flow, upholding the system’s robust fault tolerance and availability standard required for critical rotating machinery.

应用领域

BENTLY 3500/22M 288055-01的应用领域涵盖所有安装了 Bently 3500 系统的关键旋转机械：

电力工业：汽轮机、燃气轮机、发电机和大型锅炉给水泵。TDI 确保了对这些主设备的高速振动和轴向位移数据的采集。

石油和天然气：透平压缩机、燃气透平、管道泵站和海上平台的关键驱动机械。TDI 是实现远程诊断和预测性维护的关键。

石化和化工：大型裂解气压缩机、合成氨压缩机、反应釜搅拌器驱动等高价值、高风险的旋转设备。

冶金和造纸：大型鼓风机、透平驱动装置等，用于实时监测其振动和轴承健康状态。

相关产品

BENTLY 3500/22M 288055-01作为核心通信模块，必须与以下 Bently 3500 系统组件协同工作：

BENTLY 3500/15：电源模块，为整个机架供电。

BENTLY 3500/20：机架接口模块 (RIM)，3500/22M 通常取代了老版本的 RIM。

BENTLY 3500/42M：振动监测模块，用于测量径向振动和轴承振动。

BENTLY 3500/40M：轴向位移监测模块，用于监测推力轴承状态。

BENTLY 3500/32M：继电器模块，用于发出跳闸或警报信号。

BENTLY System 1® 软件：用于接收 TDI 模块上传的数据并进行高级诊断。

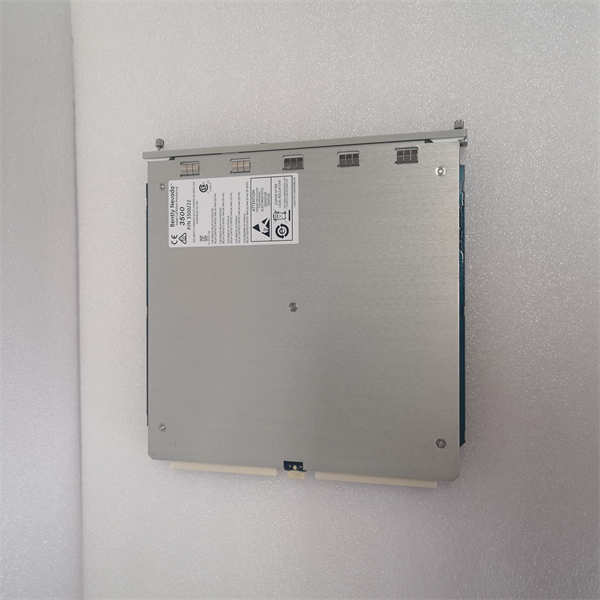

BENTLY 350022M 288055-01

安装与维护

安装前准备: 安装 BENTLY 3500/22M 288055-01 之前，必须确保 3500 机架的电源处于安全断开状态或执行热插拔规程（如果系统支持）。由于 TDI 是通信核心，需要连接到专用的 TDI 接线盒（Terminal Block），确保所有网络和串行通信电缆连接牢固。安装新模块后，需要使用 Bently Nevada 的 Rack Configuration Software（机架组态软件）对其进行地址配置和通信链路测试，确保其与 System 1® 软件和 DCS 系统的通信通道畅通且无误码。

维护建议: BENTLY 3500/22M 288055-01 的日常维护主要集中在通信指示灯和状态灯。定期检查模块上的 TX/RX LED 指示灯，确保数据传输正常，且报警和 OK 灯状态正确。
