BENTLY 3500/20 机架接口模块 – 机械保护核心，数据直通，稳定先行！

描述

BENTLY 3500/20：这块机架接口模块（RIM），那是Bently Nevada 3500系统里的“大门脸”！核心通信与数据桥梁，支持协议：Bently Nevada专有协议（RS232/RS422），供电电压：24VDC，工作温度：-30°C 至 +65°C……专为机械保护系统的数据传输和配置而生。别瞅了，原厂正品，售后无忧，咱家就是你搞定机械状态监测的靠山，没毛病！

产品详细说明

BENTLY 3500/20 产品概述

各位老铁，今天咱聊的这个BENTLY 3500/20，那可不是个普通货，它是Bently Nevada 3500系列机械保护系统里的“门面担当”——机架接口模块 (Rack Interface Module, RIM)。你可以把它想象成3500机架的“大脑中枢”和“对外窗口”。它可不是那种参与关键保护跳闸路径的模块，它厉害就厉害在，是整个3500系统与外部世界沟通的桥梁，所有的数据交换、系统配置、状态诊断，都得通过它来完成。

这块BENTLY 3500/20 模块必须安插在3500机架的第一槽位，紧挨着电源模块。它主要负责支持Bently Nevada的专有通信协议，让你可以通过上位机软件来配置整个机架里所有的监测模块，获取机械设备的实时数据、报警信息以及系统事件列表。更牛的是，如果你用的是三重冗余 (Triple Modular Redundant, TMR) 的3500系统，那这个3500/20 还有一个特殊的“绝活”——它会持续比对三个冗余监测器的数据，一旦发现某个监测器的数据跟另外两个“闹别扭”了（超出设定范围），它立马就能标记出错误，并记录到系统事件列表里，让你能第一时间发现问题，确保系统的“零失误”运行。所以说，BENTLY 3500/20 在整个机械保护和状态监测系统中，就是那个默默付出，却又至关重要的“连接器”和“管理员”，有了它，你的设备数据才能流畅地跑起来，你的系统才能稳如泰山。

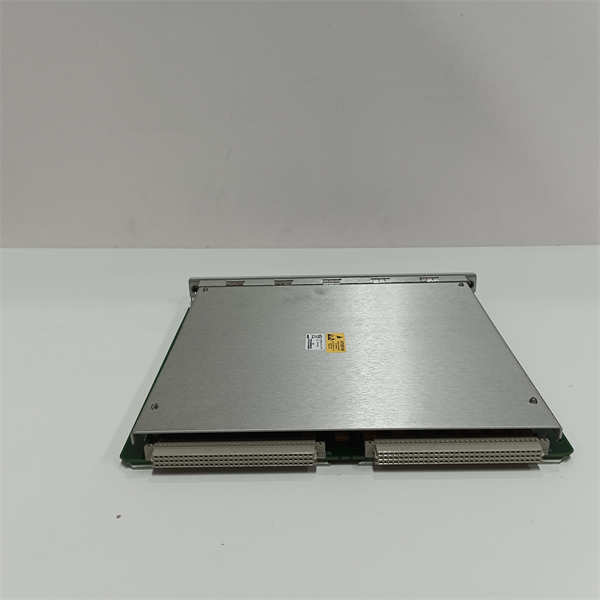

Bently 3500/20

BENTLY 3500/20 技术规格

主要特点和优势

BENTLY 3500/20 这块模块，可不只是个简单的“接口”，它身上带着Bently Nevada对机械保护的深刻理解和独门绝技！首先，它最大的亮点就是作为3500机架的核心通信枢纽 (Core Communication Hub)。你想想，整个机架里那么多监测模块，从振动、位移到温度、转速，所有的数据都得汇聚到它这里，然后通过它传给上位机软件，或者外部通信处理器（比如TDXnet、TDIX、DDIX）。这种高效的数据流，确保你对设备状态了如指掌，就像给你的关键设备装上了“千里眼”和“顺风耳”。

其次，对于那些追求极致可靠性的应用，BENTLY 3500/20 的TMR (Triple Modular Redundancy) 支持简直是神来之笔。它能持续比较三个冗余监测器的数据，一旦发现异常，立即标记，但不会影响系统的正常运行，这叫故障容错 (Fault Tolerance)。这意味着即使某个传感器或者监测模块出了问题，整个保护系统依然能稳如泰山，生产不会中断，安全性也不会打折。这对于石化、电力这种高危行业来说，简直是“救命稻草”！

再者，BENTLY 3500/20 具备强大的系统配置与诊断能力 (System Configuration and Diagnostics)。通过它，你能用3500配置软件轻松设置机架里所有模块的参数，比如报警限值、传感器类型等等。同时，它还能提供实时的系统健康状态诊断，前面板的LED指示灯 (LED Indicators) 会告诉你模块的运行状况，TX/RX灯闪烁代表数据正在传输，Config OK灯则告诉你配置是否正确。这种直观的反馈，让维护人员能快速定位问题，大大提高了系统的可维护性 (Maintainability)。而且，它符合API 670标准等行业严苛要求，在恶劣工业环境下也能稳定可靠运行，所以说，选择BENTLY 3500/20，就是给你的核心资产穿上了最坚固的“盔甲”！

The BENTLY 3500/20 Rack Interface Module (RIM) stands as a pivotal component within the Bently Nevada 3500 Series machinery protection system, primarily serving as the central communication hub for the entire rack. It facilitates the seamless flow of crucial machinery data from various monitoring modules to external communication processors and host software. This enables operators to gain real-time insights into equipment health, acting as the eyes and ears for critical rotating assets.

A key differentiator for the BENTLY 3500/20 is its integral support for Triple Modular Redundancy (TMR) applications. In TMR configurations, the RIM actively performs “monitor channel comparison,” continuously cross-referencing data from three redundant monitors. Should any discrepancy arise beyond configured thresholds, the RIM promptly flags the anomaly and logs an event, all without affecting the system’s operational integrity. This fault tolerance is paramount in critical applications, ensuring uninterrupted machinery protection and enhancing overall system reliability and availability, even in the presence of component failures.

Furthermore, the BENTLY 3500/20 offers robust system configuration and diagnostic capabilities. It allows for easy setup and parameter adjustment of all 3500 modules through dedicated configuration software. The front panel features intuitive LED indicators that provide immediate visual feedback on the module’s operational status, communication activity, and configuration validity, significantly streamlining troubleshooting and maintenance. Built to endure harsh industrial environments, the BENTLY 3500/20 adheres to stringent industry standards like API 670, ensuring its durability and long-term reliability. Its ability to provide comprehensive, real-time insights and maintain system integrity under demanding conditions makes it an indispensable asset for proactive machinery management.

应用领域

BENTLY 3500/20 这块机架接口模块，它的“主场”那都是些对机械设备安全和可靠性要求极高的关键工业领域。你可以把它想象成大型旋转机械设备的“私人管家”，专门负责把设备的“健康报告”整理好，汇报给“主人”。

首先，在石油天然气行业，无论是海上钻井平台上的涡轮机械、陆上油气处理厂的压缩机，还是输油管道的泵站，这些设备都是生产的核心，一旦出问题，损失巨大。BENTLY 3500/20 作为3500系统的接口，能够实时获取这些设备的振动、位移、温度等关键参数，帮助工程师及时发现轴承磨损、转子不平衡、对中不良等早期故障，从而进行预测性维护 (Predictive Maintenance)，避免意外停机。

其次，在电力行业，特别是大型火电厂、核电站的汽轮机、发电机组，以及燃气轮机联合循环电厂，这些都是国家的“心脏”，容不得半点闪失。BENTLY 3500/20 确保3500系统能够精准监测这些巨型机械的运行状态，提供可靠的保护信号，防止发生灾难性故障。它的TMR版本在这些应用中更是不可或缺，大大提升了保护系统的可靠性和可用性。

此外，在化工、冶金、造纸等重工业领域，那些高速运转的离心机、风机、泵、齿轮箱等关键设备，也离不开BENTLY 3500/20 的保驾护航。它让企业能够实现对设备的全生命周期管理，减少非计划停机，降低维护成本，延长设备寿命。总而言之，只要是你的工厂里有重要的、高速旋转的机械设备，需要实时监测和保护，那BENTLY 3500/20 就是你的不二之选！

相关产品

说到 BENTLY 3500/20，它可是Bently Nevada 3500家族里的重要一员，通常会和一系列“兄弟姐妹”一起组成完整的机械保护与状态监测系统。下面这些，你可能也需要了解一下：

• BENTLY 3500/15: 电源模块，为3500机架里的所有模块提供稳定供电，通常与 3500/20紧挨着安装。
• BENTLY 3500/22M: 瞬态数据接口 (TDI)，它集成了 3500/20的功能，并增加了强大的瞬态和稳态数据采集能力，是更现代化的选择，甚至可以替代 3500/20。
• BENTLY 3500/25: Keyphasor 模块，用于接收每转一次或多次的信号，是振动相位和转速测量的基础。
• BENTLY 3500/40M: 弯曲振动/推力位置监测器，测量径向振动和轴向位移。
• BENTLY 3500/42M: 径向振动/键相器模块，用于监测转子振动和轴心轨迹。
• BENTLY 3500/60: 温度监测器，用于测量轴承温度等关键参数。
• BENTLY 3500/92: 通信网关，支持Modbus、以太网等协议，用于将3500系统数据集成到DCS/PLC或企业网络中。
• BENTLY 3500/32: 4通道继电器模块，用于根据报警条件触发跳闸或报警输出。

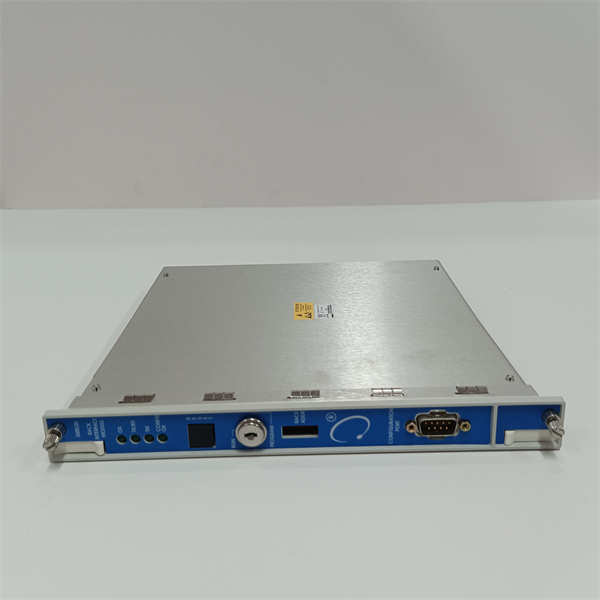

Bently 3500/20

安装与维护

安装前准备：兄弟，安装 BENTLY 3500/20 这类精密设备，你可得打起十二分精神！首先，确保你手里拿到的是全新的原厂正品 3500/20，检查包装有没有破损，型号对不对得上。然后，你得把3500机架的安装环境搞定，确保它在一个清洁、干燥、震动小、温度湿度都符合规范的地方。别忘了电源的规格和接线，BENTLY 3500/20 需要稳定的24VDC供电，电源线缆和接地都得牢固可靠。在插拔 3500/20 模块之前，一定要先断开机架电源，并做好防静电措施，工业电子设备最怕静电这玩意儿。所有连接到 BENTLY 3500/20 的通信线缆，比如RS232或RS422，也要严格按照手册要求进行接线，不能有半点马虎，这关系到整个系统的数据流畅性。

维护建议：对于 BENTLY 3500/20 这种“核心枢纽”，日常维护可不能含糊！首先，定期对3500机架内部进行清洁，清除灰尘堆积，但切记不能用湿布或腐蚀性液体，最好用专业的工业吸尘器或者无水酒精擦拭。其次，要时刻关注 BENTLY 3500/20 前面板的LED指示灯，如果OK灯不亮或者有其他报警灯亮起，那说明模块可能有问题了，赶紧查手册诊断。系统软件里的事件列表也要定期查看，3500/20 会把各种系统事件记录下来，这是发现潜在故障的“晴雨表”。另外，为了确保系统性能，建议定期检查所有线缆的连接是否牢固，是否有松动或损坏的迹象。如果有条件，还可以定期进行系统的功能性测试，确保 BENTLY 3500/20 及整个3500系统都处于最佳工作状态。记住，小问题不重视，可能就会酿成大麻烦，特别是对这种关系到设备安全的模块！
